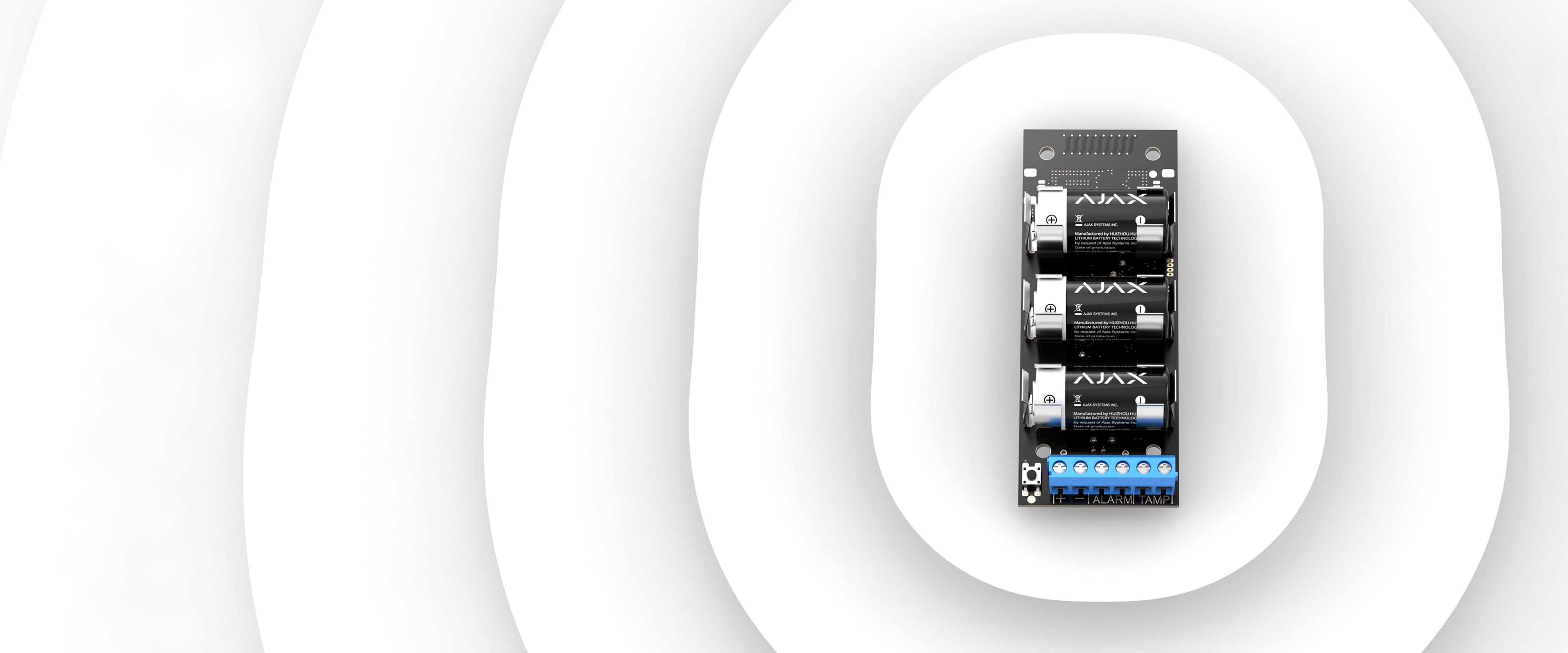

Transmitter Jeweller

Модуль для інтеграції стороннього дротового пристрою в систему Ajax. Дає змогу під'єднати до Ajax ІЧ бар'єр, датчик рівня рідини, датчик витоку газу, клавіатуру, тривожну кнопку або будь-який інший пристрій із типом контакту НЗ/НВ (NC/NO).
1 379 грн
ПДВ включений у вартість
Де купити
  • Автентифікація для захисту від підміни модуля
  • Сповіщення про глушіння радіозв’язку; шифрування даних, що передаються
  • Двосторонній захищений зв’язок між модулем та хабом або ретранслятором
  • Сертифікат надійності
  • Відповідність
Робить сторонній дротовий пристрій частиною системи Ajax
Забезпечує живлення 3,3 В⎓ для дротового пристрою
Працює за температури від –25°С до +50°С та вологості до 75%

Принцип роботи

Transmitter дозволяє під’єднати сторонній дротовий датчик або пристрій до системи безпеки Ajax. Інформацію про тривоги та події модуль отримує через дротове з'єднання. Коли Transmitter отримує подію, він передає її на хаб за допомогою протоколу радіозв'язку Jeweller, а хаб сповіщає охоронну компанію та користувачів системи.

Особливості

Transmitter працює з будь-яким датчиком, клавіатурою або пристроєм з типом контакту НЗ/НВ (NC/NO). Модуль підтримує численні типи подій: вторгнення, пожежа, невідкладна допомога, тривожна кнопка, газ, несправність, затоплення тощо. Від типу події залежить, який код тривоги буде надіслано на пульт охоронної компанії та що буде написано у сповіщенні, яке отримає користувач. Це гарантує відповідну реакцію на загрозу.

Встановлення та монтаж

Щоб додати Transmitter до системи безпеки, достатньо просканувати QR-код у застосунку Ajax. Налаштувати тип під’єднаного дротового пристрою можна у застосунках Ajax для смартфонів та ПК. Компактний модуль легко розмістити у корпусі датчика або у монтажній коробці. А вбудований у Transmitter акселерометр сповістить про спробу саботажу.

Принцип роботи

Transmitter дозволяє під’єднати сторонній дротовий датчик або пристрій до системи безпеки Ajax. Інформацію про тривоги та події модуль отримує через дротове з'єднання. Коли Transmitter отримує подію, він передає її на хаб за допомогою протоколу радіозв'язку Jeweller, а хаб сповіщає охоронну компанію та користувачів системи.

Особливості

Transmitter працює з будь-яким датчиком, клавіатурою або пристроєм з типом контакту НЗ/НВ (NC/NO). Модуль підтримує численні типи подій: вторгнення, пожежа, невідкладна допомога, тривожна кнопка, газ, несправність, затоплення тощо. Від типу події залежить, який код тривоги буде надіслано на пульт охоронної компанії та що буде написано у сповіщенні, яке отримає користувач. Це гарантує відповідну реакцію на загрозу.

Встановлення та монтаж

Щоб додати Transmitter до системи безпеки, достатньо просканувати QR-код у застосунку Ajax. Налаштувати тип під’єднаного дротового пристрою можна у застосунках Ajax для смартфонів та ПК. Компактний модуль легко розмістити у корпусі датчика або у монтажній коробці. А вбудований у Transmitter акселерометр сповістить про спробу саботажу.

Технічні параметри

Спосіб встановлення
У приміщенні
На вулиці
у герметичному боксі або корпусі датчика
Сумісні централі
Сумісні ретранслятори
Сумісні дротові пристрої
Будь-який пристрій із типом контакту НЗ/НВ (NC/NO)
Тривожний вхід
1
Підтримуваний нормальний стан тривожного входу
Нормально закритий (NC)
Нормально відкритий (NO)
Підтримуваний тип стороннього пристрою
Імпульсний
Бістабільний
Тамперний вхід
1
Підтримуваний нормальний стан тамперного входу
Нормально закритий (NC)
Нормально відкритий (NO)
Вихід живлення для дротового датчика або пристрою
3,3 В⎓
Типи подій, що налаштовуються
Тривога корпусу
Вторгнення
Пожежа
Невідкладна допомога
Тривожна кнопка
Газ
Несправність
Затоплення
Розбиття скла
Перевищено порогову температуру
Низька температура
Маскування
Код примусу (відкриття)
Вібрація
Інформаційний

Якщо вибрано інформаційний тип події, сповіщення про подію не надсилатимуться на пульт охоронної компанії, а СМС про подію не отримуватимуть користувачі системи.

Дізнатися більше
Живлення модуля
3 батареї CR123A
попередньо встановлені
Термін роботи від батарей
Радіопротокол Jeweller
Дальність зв’язку з хабом або ретранслятором
до 1600 м
за відсутності перешкод
Двосторонній зв’язок між пристроями

Робочі частоти:
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
залежить від регіону продажу

Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт

Блокове шифрування з плаваючим ключем

Період опитування пристроїв
12 - 300 с

Дізнатися більше про Jeweller
Температурний сенсор
Є
Температура показується у станах пристрою у застосунках Ajax.
Діапазон робочих температур
Від –25°C до +50°C
Допустима вологість
До 75%
Антисаботаж
Захист від підміни
Повідомлення про глушіння
Акселерометр
Тамперні клеми
Розміри
100 × 39 × 22 мм
Вага
74 г
Гарантія
Комплектація
Transmitter
3 батареї CR123A (попередньо встановлені)
Монтажний комплект
Коротка інструкція

Зберіть систему безпеки за 2 хвилини

Конфігуратор допоможе підібрати комплект пристроїв для захисту дому та бізнесу, враховуючи кількість приміщень, розміри ділянки та вимоги до безпеки. Використовуйте конфігуратор, щоб розрахувати бюджет, зробити замовлення у сертифікованого партнера Ajax або отримати консультацію.
Почати

Рекомендовані товари

Бездротовий димо-тепловий датчик із сиреною

Бездротова кімнатна сирена

Бездротовий датчик раннього виявлення затоплення

Модуль інтеграції Ajax Transmitter на сигналізацію

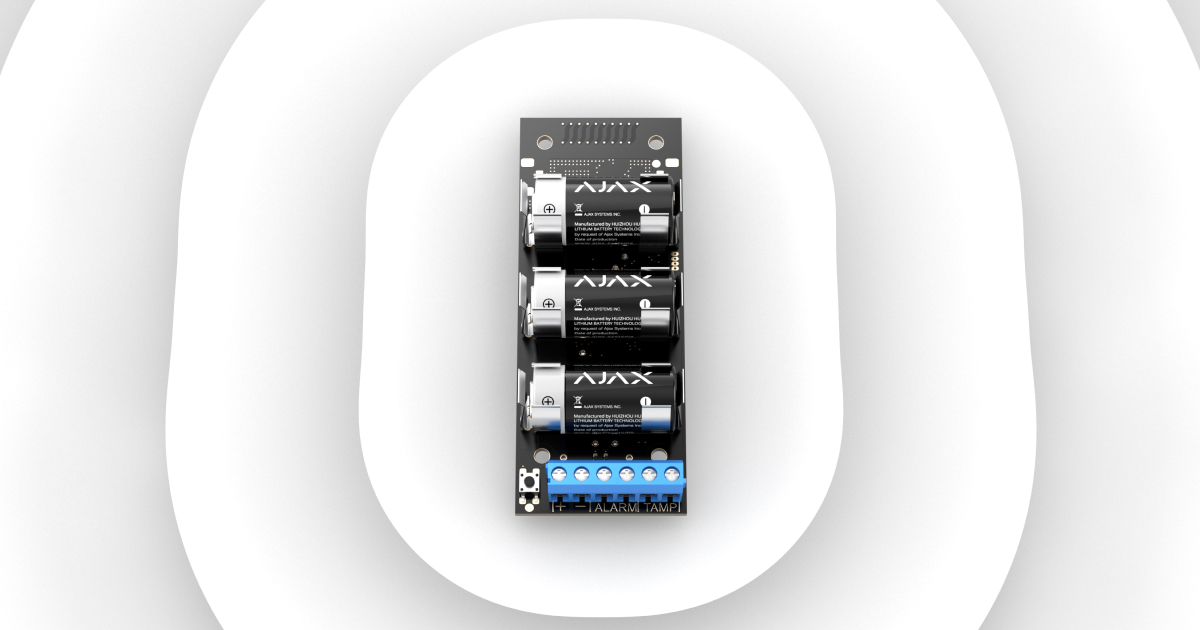

Сучасні системи безпеки вимагають використання сучасних пристроїв комунікації, які здатні відповідати за виконання складних задач. Для того, щоб під’єднати до контрольної панелі дротовий датчик будь-якого виробника, існує радіомодуль інтеграції Ajax Transmitter, який працює на частоті 868.0-868.6 МГц. Модуль інтеграції Ajax Transmitter взаємодіє з інтелектуальною централлю Ajax в зоні прямої видимості до 1600 метрів на відкритій місцевості, а в приміщенні — між декількома поверхами. Сигнал трансляції сигналу захищений від підробки даних шифруванням. Контрольна панель сигналізації проводить опитування приладу для перевірки працездатності. Частота тестового опитування налаштовується в проміжку від 12 до 300 секунд індивідуально. Електроживлення бездротового модуля інтеграції Ajax Transmitter забезпечують три батареї типу CR123A. На платі пристрою є клеми тривоги ALARM і тамперного TAMP (NO / NC) входів. Для подачі живлення до підключеного дротового датчика передбачені клеми +/-. Встановлений акселерометр реагує на спроби демонтажу та захищає трансмітер від виведення з ладу та від пошкоджень. Модуль інтеграції сигналізації встановлюється всередині корпусу детектора, а в разі нестачі вільного місця використовується окремий корпус, який пропускає радіосигнали. Встановлювати бездротовий трансмітер варто із урахуванням допустимої температури повітря  -25°С ~ +50°С, всередині приміщень.

Призначення бездротового модуля інтеграції для системи безпеки Ajax Transmitter

Трансмітер на сигналізацію від Ajax розроблений для приєднання детекторів сторонніх виробників до бездротових систем безпеки Ajax Systems. Спільно з іншими пристроями виробництва Ajax, бездротовий модуль інтеграції Transmitter підвищує рівень комфорту і безпеки, що забезпечує надійну роботу охоронної та пожежної сигналізації, а також - систем розумного будинку.

Особливості бездротового трансмітера сигналізації Ajax Transmitter

Трансмітер на сигналізацію Ajax Transmitter підтримує зв'язок із контрольною панеллю (Hub, Hub Plus) по радіопротоколу Jeweller. Саме до централі сигналізації надходить сигнал тривоги при спрацюванні датчика, підключеного NC/NO контактами. Завдяки додатковому роз'єму, бездротовий модуль інтеграції може поєднуватися з датчиками витоку газу та води, вуличними або кімнатними датчиками руху, розбиття скла, вібрації, відкриття, термореле, а також з іншими провідними пристроями систем безпеки сторонніх виробників, що робить їх повноцінними пристроями Ajax для сигналізації.

Захист від зовнішніх втручань

Контрольна панель системи безпеки приймає інформацію від бездротового модуля Ajax Transmitter в зашифрованому вигляді алгоритмом AES, а в разі виявлення глушіння сигналів користувач отримує повідомлення про подію, а система змінює частоти роботи на вільні. Завдяки двосторонньому зв'язку, контрольна панель здійснює постійну перевірку працездатності модуля інтеграції Transmitter кожні 12-300 секунд. Двостороння технологія Jeweller забезпечує миттєве відправлення сигналів тривоги, які захищені від перехоплення та підміни зловмисниками, перешкод зв'язку та його глушіння. Ajax Transmitter відповідає вимогам сертифікату надійності Grade 2. Вбудований датчик руху — акселерометр, слугує засобом захисту від демонтажу транміттера зловмисниками. При спробі зняти модуль інтеграції з кріплення, користувач системи безпеки отримає повідомлення тривоги. Transmitter також повідомить контрольну панель сигналізації про спрацювання тампера підключеного датчика при розкритті його корпусу.

Робота без заміни батареї

Завдяки енергоефективній радіотехнології Jeweller, пристрої Ajax працюють без заміни батареї декілька років. Тривалість роботи бездротового модуля інтеграції Ajax Transmitter від комплектних батарей становить до 5 років.
