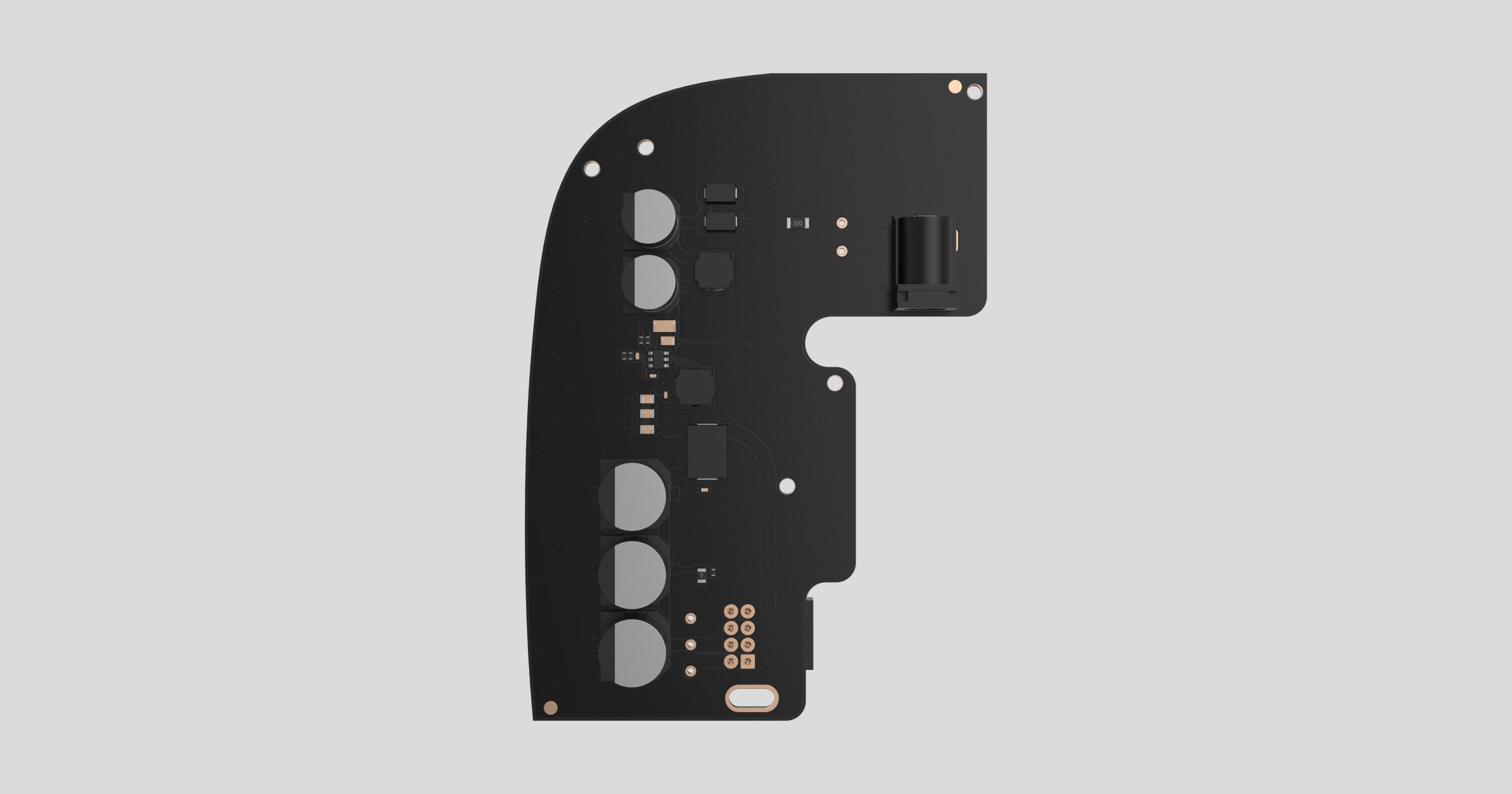

12V PSU pro Hub 2 je napájecí jednotka pro připojení Hubu 2 k napájecímu zdroji 12V DC. Jedná se o desku plošného spoje, která nahrazuje standardní 110/230 V AC napájecí zdroj uvnitř krytu zařízení.
Instalace
12V PSU pro Hub 2 by měl být instalován pouze osobou s odpovídající odbornou způsobilostí.
Před instalací jednotky se ujistěte, že je zařízení odpojeno od napájení ze sítě.
Při instalaci 12V PSU pro Hub 2 dodržujte obecné zásady práce na elektrických zařízeních a požadavky plynoucí z platné místní legislativy. Nikdy nerozebírejte zařízení, pokud je pod napětím!
Postup instalace:
Uvolněte vruty a zařízení sejměte z montážního držáku SmartBracket.
Stisknutím a přidržením tlačítka napájení po dobu 2 vteřin zařízení vypněte.
Odpojte napájecí a Ethernetový kabel.
Počkejte 5 minut, než se vybíjí kondenzátory.

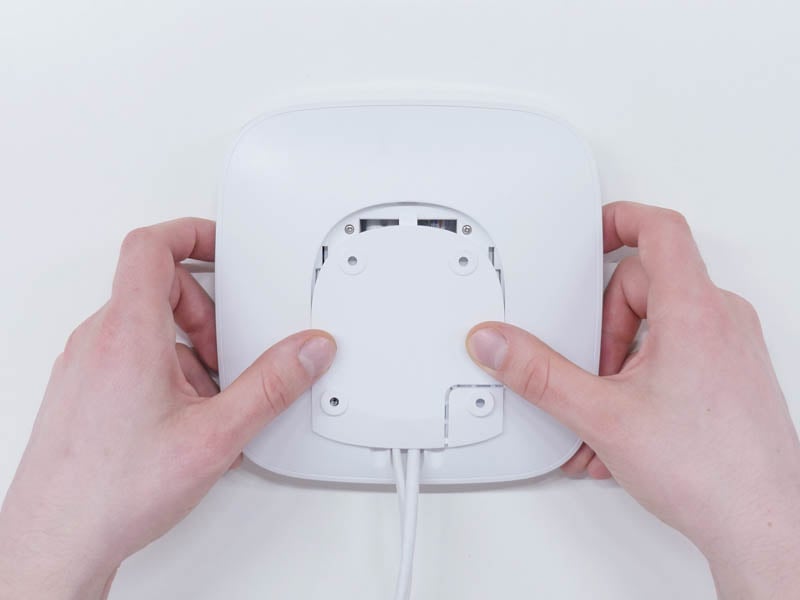

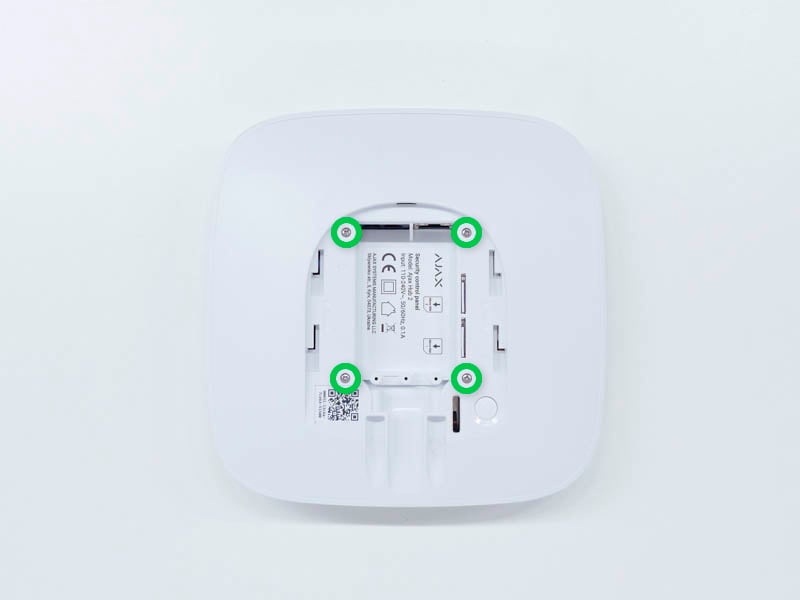

Uvolněte vruty zadního krytu zařízení a sejměte jej.

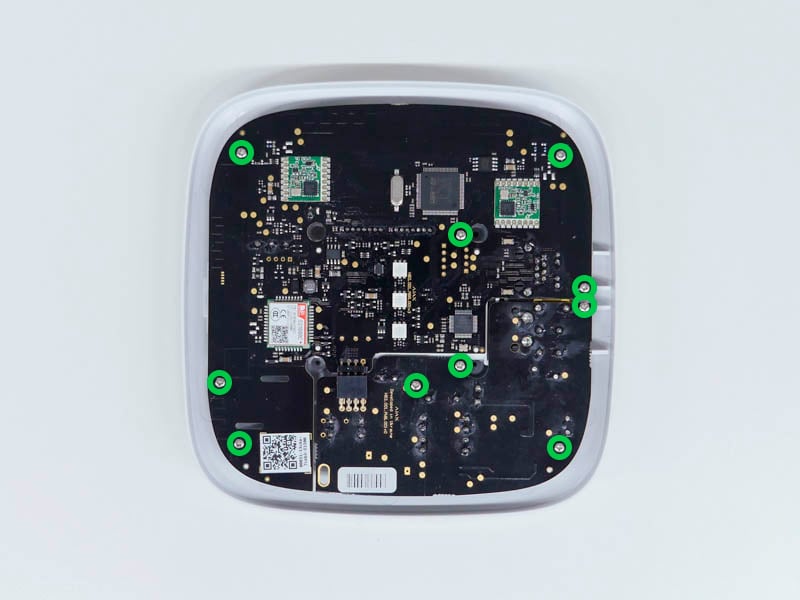

Uvolněte vruty upevňující desky plošného spoje ke krytu zařízení.

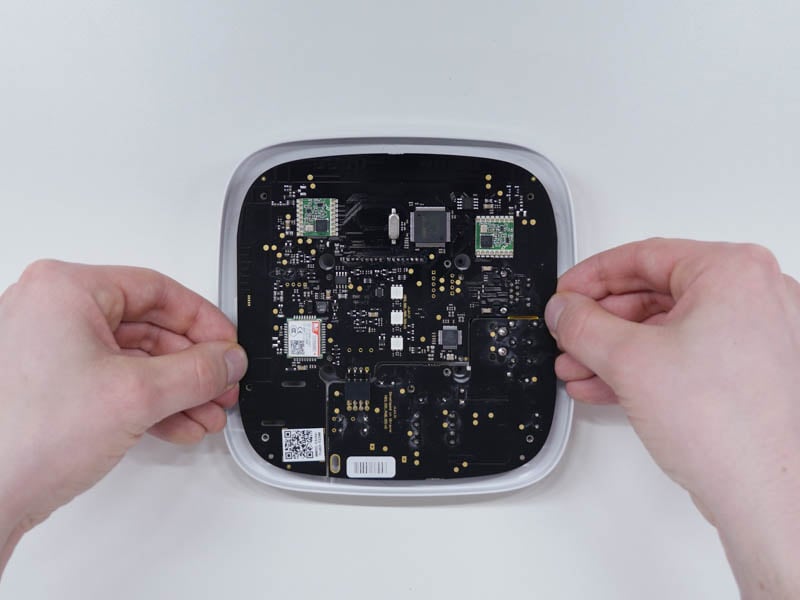

Opatrně vyjměte obě desky plošného spoje tak, aby setrvaly v původní pozici, a nerozpojujte je. Mezi deskami je konektor, nepoškoďte jej.

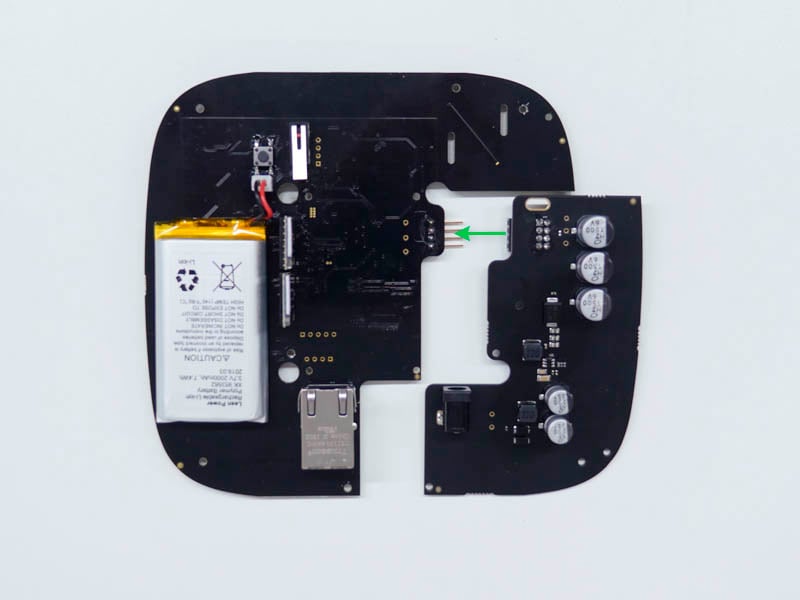

Odpojte desku napájecího zdroje (menší část) od hlavní desky.

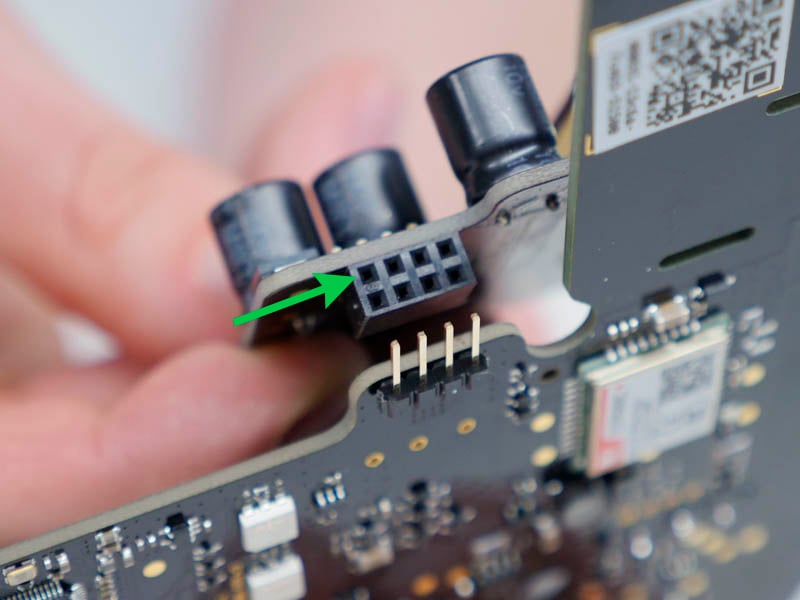

Připojte 12V PSU pro Hub 2 k hlavní desce pomocí 8pinového konektoru mezi nimi. Neohýbejte nebo nedeformujte antény při manipulaci s deskami plošného spoje – v opačném případě může dojít k poruše zařízení.
Upozornění: Kontakty desky plošného spoje by měly být připojeny do spodní řady konektoru (blíže k desce). Při správném připojení jsou obě desky na stejné úrovni.
Spojte desky plošného spoje pomocí konektoru a poté je upevněte vruty.
Zkontrolujte, zda není akumulátor a připojené kabely přitlačeny. Při správné instalaci jsou desky plošného spoje pevně usazeny na vodících lištách a nepohybují se. Přidržte desky společně s krytem zařízení a otočte jej. Slot pro vložení SIM karty, a napájecí a Ethernetový konektor by měly přesně lícovat s otvory v krytu zařízení a tlačítko napájení by nemělo být zaseknuto.Změňte informaci o vstupním napětí na krytu zařízení, abyste v budoucnu předešli nesprávnému připojení napájení. Ke změně použijte speciální přiloženou samolepku.

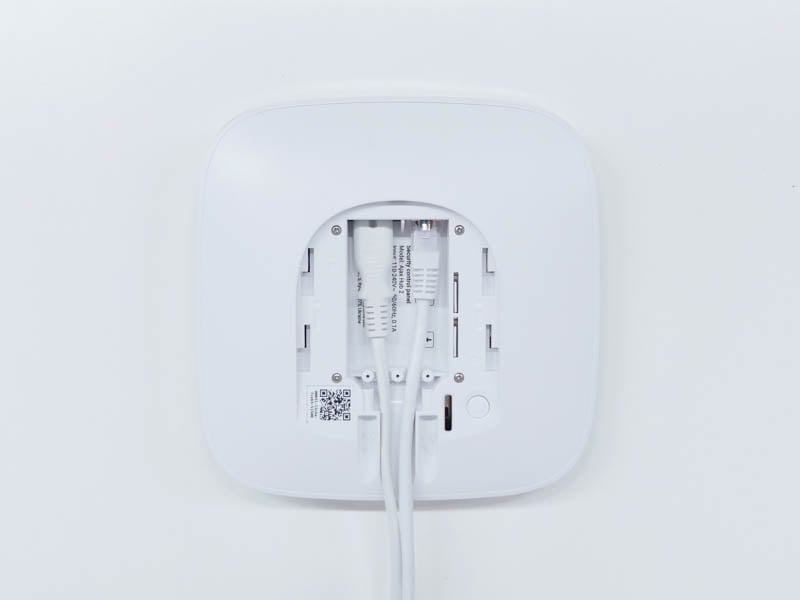

Připojte Ethernetový a napájecí kabel do odpovídajících konektorů.
Zapněte napájecí zdroj 12V DC.
Nepřipojujte napájecí kabel s napětím překračujícím přípustnou mez na vstupu.
Zapněte zařízení stisknutím a přidržením tlačítka napájení po dobu 2 vteřin.
Nasaďte zařízení na držák SmartBracket a upevněte jej.
Připojte 12V zdroj k zařízení, zapněte jej, počkejte, až se načte operační systém a zkontrolujte stav externího napájení v aplikaci Ajax. Pokud je externí napájení nedostupné, prověřte polaritu připojených vodičů. Pokud ani po kontrole není dostupné externí napájení, kontaktujte technickou podporu Ajax.
Údržba
Zařízení nevyžaduje technickou údržbu.
Technická specifikace
Vstupní napětí | 8-20 V DC |
Výstupní napětí | 4.8 V DC ± 3% |
Napětí při zapnutí | 8 V DC ± 2.5% |
Napětí při vypnutí | 6.9-7.5 V (v závislosti na zatížení) |
Maximální vstupní proud | 1 A |
Maximální výstupní proud | 1,5 A |
Připojení | Zásuvka: 6.5 × 2 mm |
Rozměry | 98 × 70 × 17 mm |
Hmotnost | 28 g |
Životnost | 10 let |
Obsah balení
Ajax 12V PSU pro Hub 2
Připojovací adaptér
Uživatelská příručka
Záruka
Záruka na zařízení Ajax platí dva roky od data nákupu.
Pokud zařízení nefunguje správně, měli byste nejprve kontaktovat technickou podporu – v polovině případů je možné technické problémy vyřešit vzdáleně!
