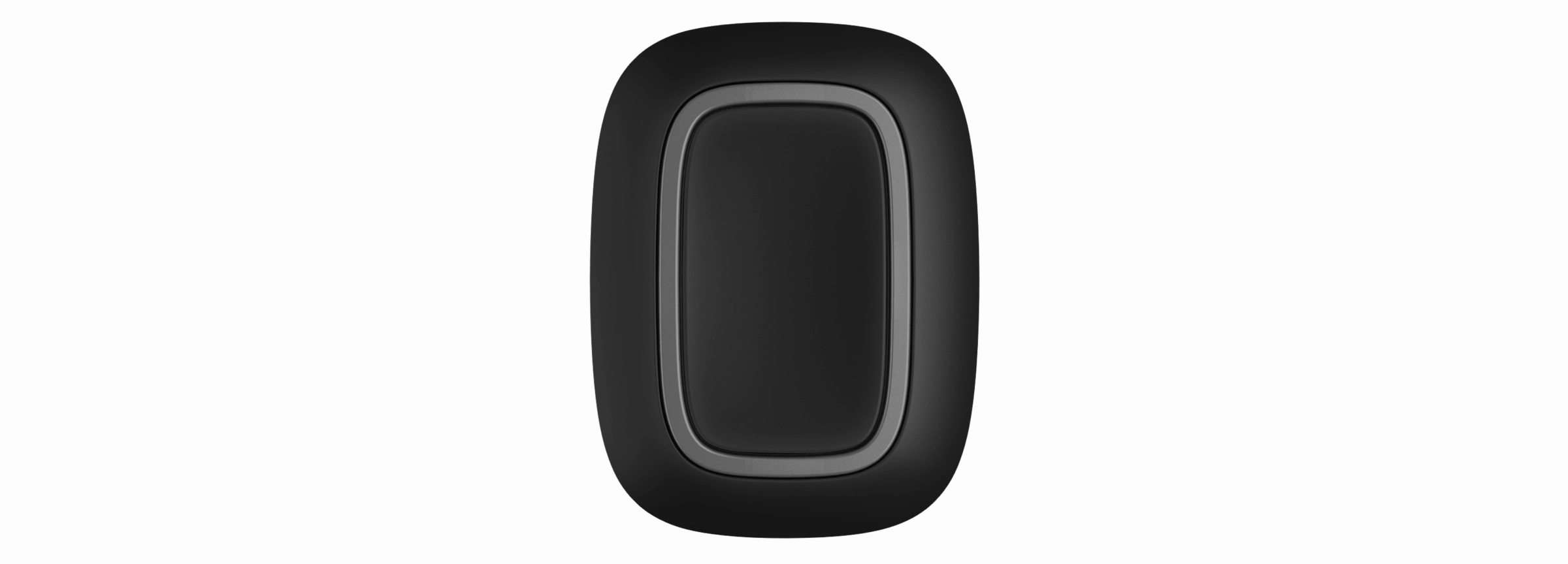

Button je bezdrôtové tiesňové tlačidlo s ochranou proti náhodnej aktivácii. Z predinštalovanej batérie je napájaný až po dobu 5 rokov. K zabezpečovaciemu systému Ajax sa pripája prostredníctvom zabezpečeného protokolu Jeweler s dosahom komunikácie až 1 300 metrov v otvorenom priestore bez prekážok.
Button je možné pripojiť len k Ajax Hubom. Pripojenie k integračným modulom ocBridge Plus a uartBridge nie je podporované!
Button je pripojený k zabezpečovaciemu systému a konfigurovaný pomocou desktop aplikácií Ajax pre operačné systémy Windows, macOS a aplikácií pre mobilné zariadenia s operačným systémom Android a iOS. Užívatelia sú o všetkých poplachoch a udalostiach vyrozumení pomocou push notifikácií, SMS správ alebo telefónneho hovoru (ak je povolené).
Zabezpečovací systém Ajax môže byť použitý pre nezávislé monitorovanie miesta a možno ho pripojiť k poplachovému prijímaciemu centru (PPC) bezpečnostnej spoločnosti.
Funkčné prvky
Funkčné tlačidlo
Svetelný indikátor
Otvor pre upevnenie
Princíp fungovania

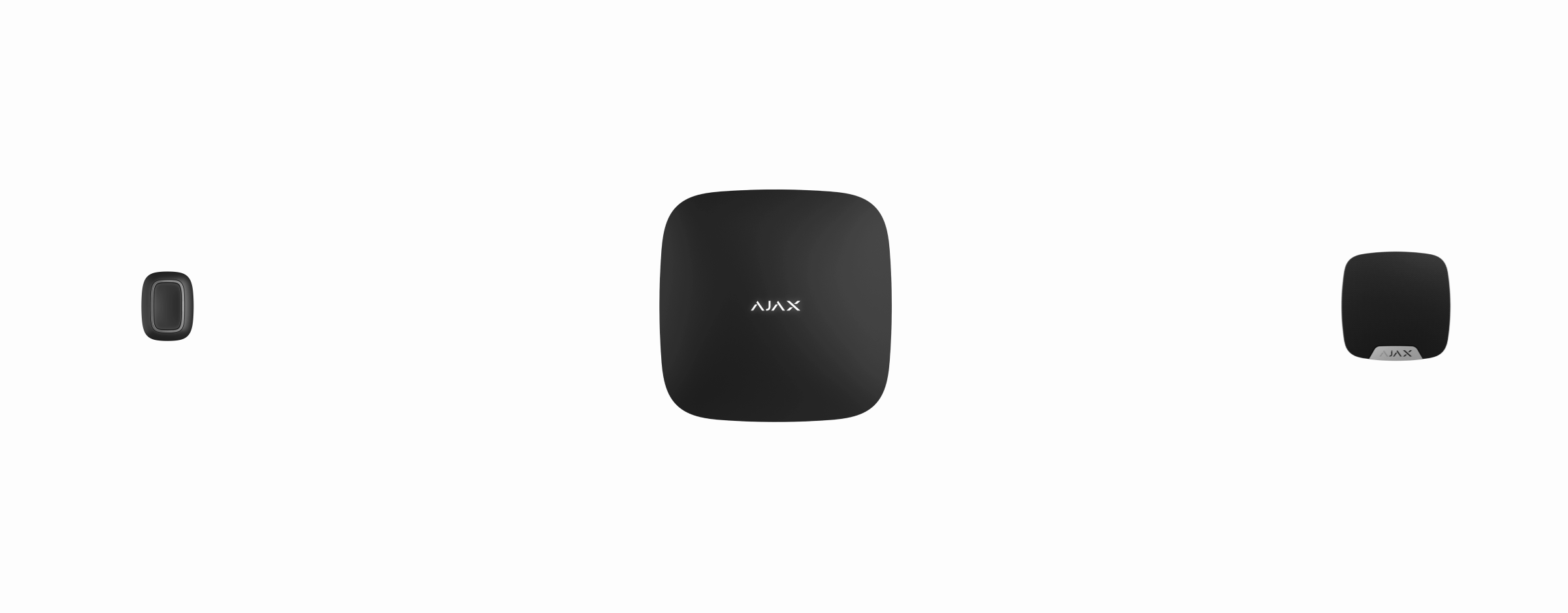

Button je bezdrôtové tiesňové tlačidlo, ktoré po stlačení odošle poplachový signál do Hubu a informuje užívateľa a PPC.
V režime tiesňového tlačidla môže Button pracovať ako tiesňové tlačidlo pre prípad núdze či informovať o narušení objektu, rovnako ako o požiari, úniku plynu alebo potrebe privolať lekársku pomoc. V menu nastavenia tlačidla je možné vybrať daný typ poplachu. Text SMS správy a notifikácie v aplikácii závisí na zvolenom type poplachu rovnako ako prenosové kódy odoslané do poplachového prijímacieho centra bezpečnostnej spoločnosti.
Button je vybavený ochranou proti náhodnej aktivácii je schopný odoslať poplachový signál na vzdialenosť až 1 300 metrov od Hubu. Pamätajte, že prítomnosť akýchkoľvek prekážok, ktoré bránia signálu (napr. steny alebo podlahy), túto vzdialenosť zmenšujú.
Button sa ľahko prenáša. Môžete ho nosiť vždy pri sebe na zápästí alebo na krku. Zariadenie je odolné voči prachu a striekajúcej vode.
Pripojenie Button k zabezpečovaciemu systému Ajax
Pred zahájením pripojenia
Postupujte podľa inštrukcií Hubu pre inštaláciu aplikácie Ajax. Vytvorte si užívateľský účet, spárujte s ním Hub a vytvorte v systéme aspoň jednu miestnosť.
Otvorte aplikáciu Ajax.
Spustite Hub a skontrolujte internetové pripojenie.
Pomocou aplikácie Ajax sa uistite, že je Hub deaktivovaný a nie je práve aktualizovaný.
Len používatelia s administrátorskými právami môžu pridávať zariadenie do systému
Pre pripojenie Button
Stlačte tlačidlo Pridať zariadenie v aplikácii Ajax.
Pomenujte zariadenie, načítajte QR kód (umiestnený na obale zariadenia) alebo ho zadajte ručne, vyberte miestnosť a skupinu (pokiaľ je aktivovaný skupinový mód).
Stlačte tlačidlo Pridať, čím dôjde k spusteniu odpočtu.
Stlačte a podržte funkčné tlačidlo na zariadení po dobu 7 sekúnd. Akonáhle je Button pridaný, zelený LED indikátor raz blikne.
Pre detekciu a pridanie zariadenia sa musí Button nachádzať v dosahu rádiovej komunikácie s Hubom (v rámci daného objektu).
Pripojené zariadenie sa objaví v zozname zariadení v aplikácii Ajax. Aktualizácia stavov zariadenia v zozname nie je závislá na intervale dotazov v nastavení Hubu. Informácie sú aktualizované iba po stlačení tlačidla.
Button je možné pripojiť len k jednému Hubu. Po pripojení zariadenia k inému Hubu, prestane Button odosielať informácie do Hubu pôvodného. Odstránenie Button zo zoznamu zariadení v aplikácii neprebehne automaticky a je potrebné ho vykonať ručne.
Stavy
Stavy zariadenia je možné sledovať v menu zariadenia:
Ajplikácia Ajax → Zariadenia
→ Button
Parameter | Hodnota |
Stav batérie | Úroveň nabitia batérie. Možné sú dva stavy:
|
Režim tlačidla | Zobrazenie prevádzkového režimu funkčného tlačidla. Možné sú 2 režimy:
|
Jas LED indikátora | Zobrazenie nastavenej úrovne jasu LED indikátora. Možné sú 3 úrovne:
|
Ochrana proti náhodnému stlačeniu | Zobrazenie aktuálnej ochrany proti náhodnému stlačeniu:
|
Dočasná deaktivácia | Indikuje stav zariadenia: aktívne alebo úplne deaktivované používateľom |
Firmware | Verzia firmware zariadenia |
ID | ID zariadenia |
Konfigurácia
Parametre zariadenia je možné upraviť v menu nastavení:
Aplikácia Ajax → Zariadenia
Parameter | Hodnota |
Prvé pole | Názov zariadenia (je možné zmeniť) |
Miestnosť | Voľba virtuálnej miestnosti, ku ktorej je zariadenie priradené |
Režim tlačidla | Zobrazenie prevádzkového režimu tlačidla. K dispozícii sú 2 režimy:
|
Typ poplachu (dostupné len v režime tiesňového tlačidla) | Voľba typu poplachu:
Text SMS a notifikácie v aplikácii závisí na zvolenom type poplachu |
Jas LED indikátora | Zobrazenie nastaveného jasu LED indikátora:
|
Ochrana proti náhodnému stlačeniu | Zobrazenie zvoleného typu ochrany proti náhodnému stlačeniu:
|
Dočasná deaktivácia | Umožňuje používateľovi deaktivovať zariadenie bez jeho odstránenia zo systému. Zariadenie nebude vykonávať systémové príkazy a zúčastňovať sa automatizačných scenároch. Tiesňové tlačidlo deaktivovaného zariadenia je nefunkčné |
Berte na vedomie, že akékoľvek zmeny nastavenia budú použité pri druhom stlačení!
Indikácia prevádzky
Stav zariadenia je indikovaný pomocou červeného alebo zeleného LED indikátora.
Kategória | Indikácia | Udalosť |
Priradenie k zabezpečovaciemu systému | Zelená LED 6x blikne | Zariadenie nie je priradené k žiadnemu zabezpečovaciemu systému |
Zelená LED sa rozsvieti po dobu niekoľkých sekúnd | Pridanie zariadenia do zabezpečovacieho systému | |
Indikácia doručenia príkazu | Krátke rozsvietenie zelenej LED | Príkaz bol odoslaný do zabezpečovacieho systému |
Krátke rozsvietenie červenej LED | Príkaz nebol odoslaný do zabezpečovacieho systému | |
Indikácia spätnej väzby (nasleduje Indikáciu doručenia príkazu) | Rozsvietenie zelenej LED po dobu asi pol sekundy po indikácii doručenia príkazu | Zabezpečovací systém prijal a vykonal príkaz |
Krátke rozsvietenie červenej LED po indikácii doručenia príkazu | Zabezpečovací systém nevykonal príkaz | |
Stav batérie (nasleduje Indikáciu spätnej väzby) | Po hlavnej indikácii sa rozsvieti červená LED a pomaly zhasne | Batériu v zariadení je nutné vymeniť. Súčasne sú do zabezpečovacieho systému doručované príkazy zariadenia. |
Príklady použitia
Button môže byť nainštalovaný na rovnom povrchu alebo prenášaný. Button podporuje 5 typov poplachu: narušenie, požiar, lekársku pomoc, plyn a tiesňové tlačidlo. V menu nastavenia zariadenia je možné vybrať daný typ poplachu. Text SMS správy a notifikácie v aplikácii závisí na zvolenom type poplachu rovnako ako prenosové kódy odoslané do poplachového prijímacieho centra bezpečnostnej spoločnosti.
Pre inštaláciu na rovný povrch (napríklad pod stôl) zaistite Button obojstrannou lepiacou páskou.
Pre nosenie zariadenia na šnúrke použite otvor v zadnej časti krytu.
Umiestnenie
Button môžete pripevniť na povrch alebo nosiť so sebou.
Ako pripevniť Button
Na upevnenie Buttona povrch (napr.: pod stôl), použite držiak.
Pre inštaláciu tlačidla do držiaka
Vyberte miesto pre inštaláciu držiaka.
Stlačením tlačidla otestujte príjem príkazov do Hubu, pokiaľ nebude signál dostačujúci, zvoľte iné umiestnenie alebo použite rozširovač dosahu signálu ReX.
Pri pripájaní Buttona cez REX majte na pamäti, že tlačidlo automaticky neprepína medzi rozširovacích dosahu signálu a Hubom. V aplikácii Ajax môžete priradiť Button k Hubu alebo inému ReXu.
Upevnite držiak na povrch pomocou priložených skrutiek alebo obojstrannej lepiacej pásky.
Vložte Button do držiaka.
Upozorňujeme, že držiak sa predáva samostatne.
Ako nosiť Button so sebou
Tlačidlo môžete pohodlne nosiť so sebou vďaka špeciálnemu otvoru v kryte. Môžete ho nosiť na zápästí alebo okolo krku alebo zavesiť na kľúče.
Button má stupeň krytia IP55. To znamená, že kryt zariadenia je chránený pred prachom a postriekaním vodou. Tlačidlá sú zapustené do krytu a softvérová ochrana pomáha zabrániť náhodnému stlačeniu.
Údržba
Pri čistení krytu zariadenia použite čistiace prostriedky, ktoré sú vhodné pre technickú údržbu.
Nikdy nepoužívajte látky obsahujúce alkohol, acetón, benzín a iné rozpúšťadlá.
Predinštalovaná batéria je schopná zariadenie napájať až po dobu 5 rokov pri bežnom používaní (1 stlačenie denne). Častejšie používanie môže skrátiť životnosť batérie. Úroveň jej nabitia je možné kedykoľvek skontrolovať v aplikácii Ajax.
Predinštalovaná batéria je citlivá na nízke teploty, a ak je zariadenie výrazne schladené, môže indikátor stavu nabitia batérie v aplikácii zobrazovať nesprávne hodnoty, kým sa zariadenie neohreje.
Indikátor stavu nabitia batérie sa pravidelne neaktualizuje – aktualizuje sa až po stlačení tlačidla. Po vybití batérie obdrží užívateľ upozornenie prostredníctvom aplikácie Ajax a červený LED indikátor sa rozsvieti a pomaly zhasne po každom stlačení tlačidla.
Technická špecifikácia
Počet tlačidiel | 1 |
LED podsvietenie signalizujúce doručenie príkazu | Dostupné |
Ochrana proti náhodnému stlačeniu | Dostupná |
Frekvenčné pásmo | 866,0 – 866,5 MHz |
Maximálny vysielací výkon rádiového signálu | Až do 20 mW |
Modulácia rádiového signálu | GFSK |
Dosah rádiového signálu | Až do 1,300 m (bez prekážok) |
Napájanie | 1 CR2032 batéria, 3 V |
Životnosť batérie | Až 5 rokov (v závislosti od frekvencie použitia) |
Stupeň krytia | IP55 |
Rozsah prevádzkovej teploty | Od –10°С do +40°С |
Prevádzková vlhkosť | Až do 75% |
Rozmery | 47 × 35 × 13 mm |
Hmotnosť | 16 g |
Balenie obsahuje
Button
Predinštalovaná batéria CR2032
Obojstranná páska
Užívateľská príručka
Záruka
Záruka na výrobky vyrobené Limited Liability Company “Ajax Systems Manufacturing” platí po dobu 2 rokov po zakúpení a nevzťahuje sa na dodávanú batériu.
Ak zariadenie nefunguje správne, odporúčame Vám najprv kontaktovať technickú podporu, pretože technické problémy je možné v polovici prípadov vyriešiť na diaľku.
Technická podpora: support@ajax.systems
