Характеристики

MultiTransmitter Jeweller

Беспроводной модуль для интеграции до 18 сторонних устройств в систему Ajax

Совместимость

Хабы

Модель Hub не поддерживает 2EOL и 3EOL подключения.
Другие модели хабов поддерживают эти подключения только с версией прошивки OS Malevich 2.13 и выше.

Ретрансляторы радиосигнала

Все ретрансляторы радиосигналa Ajax

Связь

Технология связи Jeweller

Проприетарная технология беспроводной связи для передачи сигналов тревог и событий.

Особенности:

Двусторонняя связь.
Продвинутая защита от саботажа.
Блочное шифрование с плавающим ключом.
Мгновенные уведомления.
Удаленная настройка в приложениях Ajax.

Узнать больше

Диапазоны радиочастот

866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц

Зависит от региона продаж.

Максимальная эффективная излучаемая мощность (ERP)

до 20 мВт

Модуляция радиосигнала

GFSK

Дальность радиосигнала

до 2000 м

Между модулем интеграции и хабом или ретранслятором при отсутствии преград.

Рассчитать дальность радиосигнала

Зашифрованная связь

Все данные, которые хранятся и передаются, защищены блочным шифрованием с плавающим ключом.

Радиочастотный хоппинг

Предотвращает радиопомехи и перехват радиосигнала.

Узнать больше

Подключение проводных устройств

Количество зон

18 проводных зон

К одной зоне можно подключить несколько устройств. Количество подключаемых устройств зависит от их энергопотребления.

Тип подключения

NC, NO, EOL

MultiTransmitter с версией прошивки ниже 2.13.

NC, NO, EOL, 2EOL, 3EOL

MultiTransmitter с версией прошивки 2.13 и выше. Модель Hub не поддерживает 2EOL и 3EOL подключения.
Другие модели хабов поддерживают эти подключения только с версией прошивки OS Malevich 2.13 и выше.

Сопротивление EOL резисторов

от 1 кОм до 7,5 кОм с шагом 100 Ом

MultiTransmitter с версией прошивки ниже 2.13. Сопротивление EOL резисторов определяется автоматически в PRO–приложениях Ajax.

от 1 кОм до 15 кОм для каждого резистора, суммарное сопротивление до 30 кОм

MultiTransmitter с версией прошивки 2.13 и выше. Сопротивление определяется автоматически для каждого EOL резистора в PRO–приложениях Ajax.

Длина кабеля

до 400 м

При использовании сигнального кабеля с омедненной алюминиевой жилой сечением 0,22 мм².

Режимы работы

импульсный, бистабильный

Настраивается PRO или пользователем с правами администратора в приложении Ajax.

Типы событий

15 типов событий проводных устройств

Тревога корпуса
Вторжение
Пожар
Неотложная помощь
Тревожная кнопка
Газ
Неисправность
Затопление
Разбитие стекла
Превышена пороговая температура
Низкая температура
Маскировка
Код принуждения (открытие)
Вибрация
Информационный

Настраивается PRO или пользователем с правами администратора в приложении Ajax.

Защита от саботажа

Тревога тампера

Два тампера — оповещают о попытках открыть корпус MultiTransmitter или оторвать его от поверхности.

Узнать больше

Защита от подлога

аутентификация модуля интеграции

Обнаружение потери связи

в течение 36 секунд

Между хабом или ретранслятором и MultiTransmitter. Время обнаружения зависит от настроек Jeweller или Jeweller/Fibra.

Мгновенное обнаружение потери проводного соединения, коротких замыканий и неисправностей

при использовании типа подключения EOL/2EOL/3EOL

Зависит от типа подключения.

Питание

Питание MultiTransmitter

100–240 В~, 50/60 Гц

Резервное питание MultiTransmitter

12 В⎓, емкость до 7 А·ч с полным циклом зарядки до 30 часов

Резервный аккумулятор не входит в комплект.

Питание подключенных устройств

10,5–15 В⎓, суммарный максимальный потребляемый ток до 1 А

Три линии питания от MultiTransmitter: одна для пожарных датчиков и две для других устройств.

Корпус

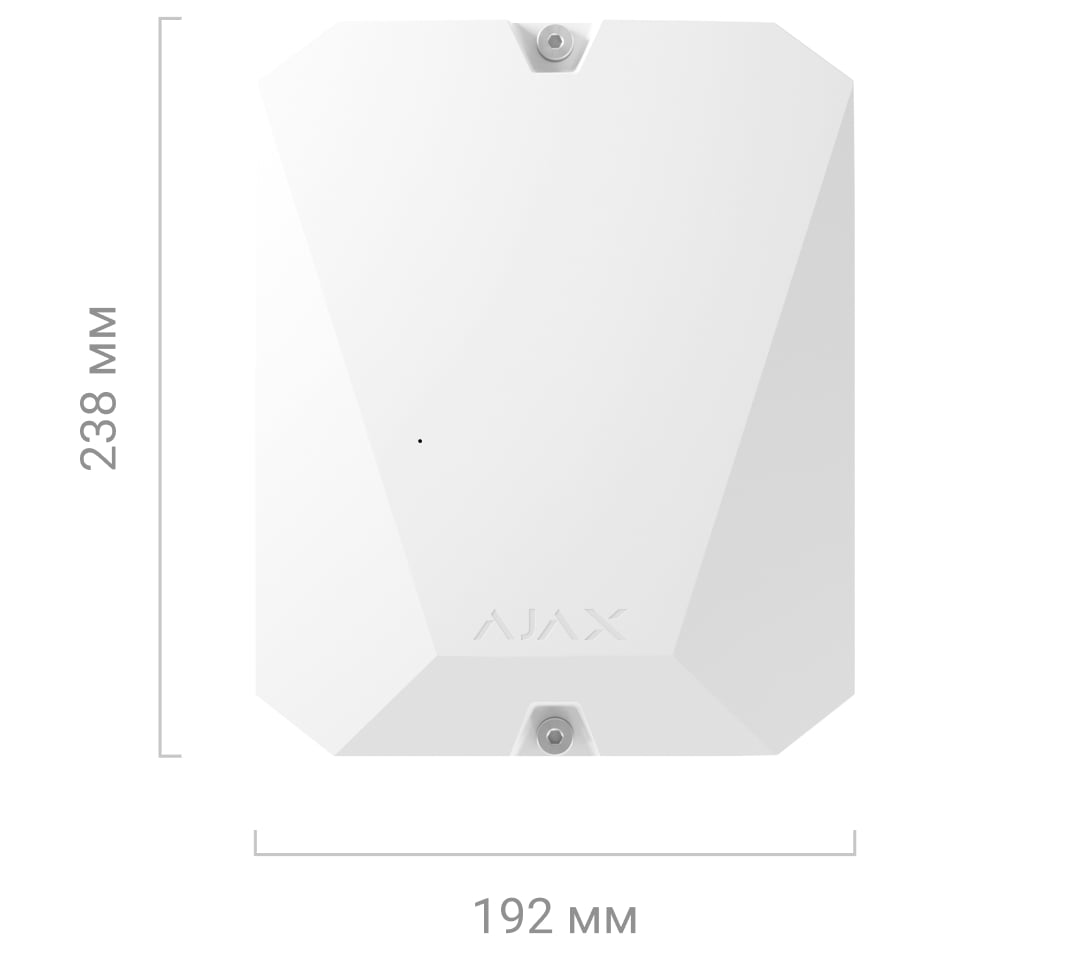

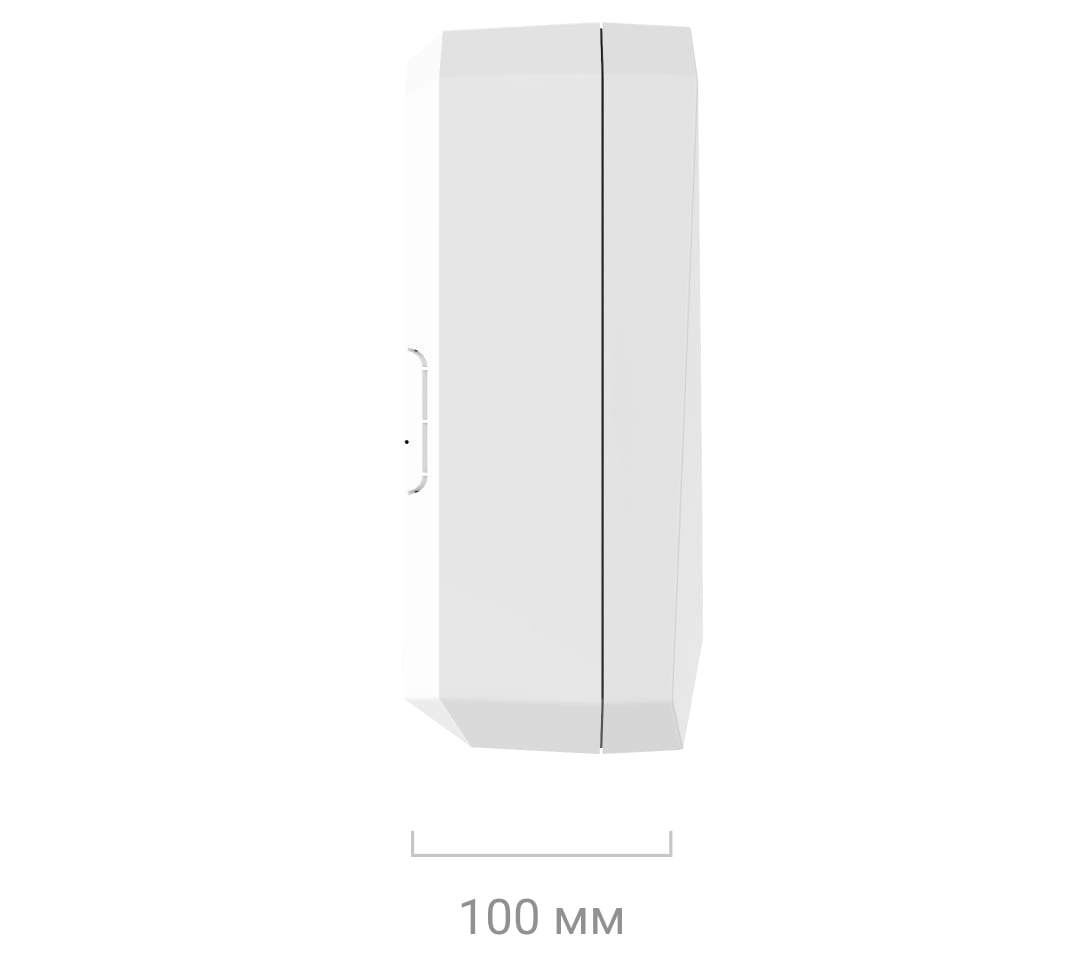

Размеры

192 × 238 × 100 мм

Вес

805 г

Диапазон рабочих температур

от −10 °C до +40 °C

Допустимая влажность

до 75%

Класс защиты

IP40

В новой версии корпуса MultiTransmitter Jeweller есть световоды, показывающие светодиодную индикацию модуля. Но в предыдущей версии корпуса светодиодный индикатор расположен на плате.
