Дальность радиосвязи

Эта страница рассказывает о факторах, влияющих на качество радиосвязи, и технологиях, благодаря которым устройства Ajax стабильно передают события и тревоги с фотоподтверждениями на большие расстояния.
Если вы пользователь
системы, будете лучше понимать специфику работы устройств, обеспечивающих вашу безопасность.
Если вы PRO
и работаете с системой, сможете раскрыть потенциал радиопротоколов Ajax и избежите ошибок при монтаже устройств.
Jeweller
радиопротокол, обеспечивающий двустороннюю связь между хабом и устройствами систем безопасности Ajax.
Wings
радиопротокол, отвечающий за передачу снимков с датчиков движения Ajax с фотоверификацией тревог.

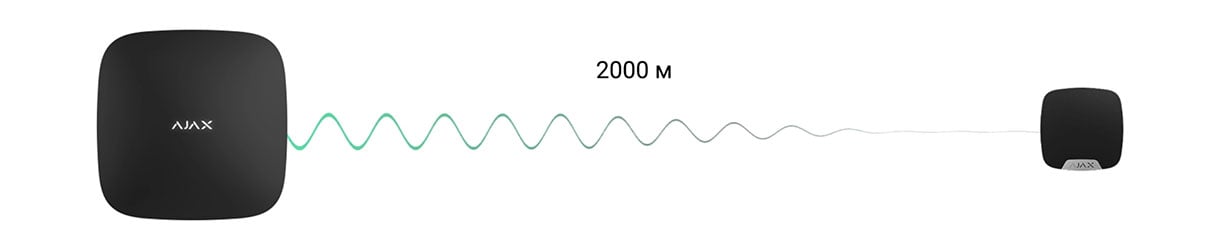

Максимальная дальность

По радиосвязи данные передаются с помощью радиоволн. В идеальных условиях на пути волн нет преград и радиопомех, и они движутся от передатчика к приемнику кратчайшим путем. Именно в условиях открытого пространства с прямой видимостью можно получить максимальную дальность связи. Это общепринятый ориентир, который позволяет сравнивать возможности технологий радиосвязи, а также оборудование, использующего радиосвязь.
У радиопротоколов Jeweller и Wings максимальная дальность связи составляет 2000 и 1700 метров соответственно.

Что влияет на дальность радиосвязи

В реальных условиях радиоволны сталкиваются с преградами. Сквозь одни преграды волны проходят без потерь, от других отражаются, но есть и те, что поглощают радиоволны — свойства преград зависят от материала, формы и толщины. Дождь, снег, пыль и даже воздух повышенной влажности являются, хоть и незначительными, но преградами, как и люди. Как правило, столкнувшись с преградой, радиосигнал затухает, теряя часть мощности.
Чем больше преград встречает сигнал, тем меньше дальность передачи данных. Также при отражении радиоволны меняют направленность.

Влияние материала преграды на радиосигнал

В зависимости от материала, преграды могут отражать радиоволны, поглощать их, лишая части мощности, либо вовсе не влиять на радиосигнал — такие материалы называются радиопрозрачными. Чем выше коэффициент поглощения сигнала и чем больше толщина преграды, тем сильнее влияние на радиопередачу.

Коэффициент поглощения сигнала — до 3 дБ

Потеря 50% мощности, на 30% сокращается дальность передачи
  • Сухой красный кирпич — 90 мм
  • Гипсокартон — 100 мм
  • Сухое дерево — 80 мм
  • Стекло — 15 мм

Коэффициент поглощения сигнала — 5–20 дБ

Мощность снижается в 10 раз, на 60% сокращается дальность передачи
  • Кирпич — 250 мм
  • Шлакоблок — 200 мм
  • Бетон — 100 мм
  • Каменная кладка — 200 мм

Коэффициент поглощения сигнала — больше 20 дБ

Мощность снижается более чем в 100 раз, на 70% сокращается дальность передачи
  • Бетон — 300 мм
  • Железобетон — 200 мм
  • Алюминиевые и стальные балки
  • Большой аквариум с водой

Отражающие сигналы преграды

Снижение мощности сигнала до 10%

При наших частотах отражать сигнал будет объект с ровной поверхностью размером не менее 30×30 см.
Радиосигнал в какой-то мере отражают все поверхности. Но больше всего — металлы и зеркала.
Зеркало
Металл
Радиосигнал в какой-то мере отражают все поверхности. Но больше всего — металлы и зеркала.

Как считается дальность радиосвязи устройств Ajax

Никакой теории — только практические испытания. Тесты проводятся на полигоне с минимально зашумленным радиоэфиром и благоприятными погодными условиями: провоцируется постоянный обмен данными между хабом и устройством, расстояние между ними постепенно увеличивается. Как только хаб перестает подтверждать прием событий, дальность фиксируется. После подтверждения значения несколькими тестами, устройству присваивается характеристика «дальность связи».

Это стандартный для индустрии подход к определению дальности связи, необходимый для сравнения продуктов в пределах линейки одного производителя и конкурентных решений разных производителей.

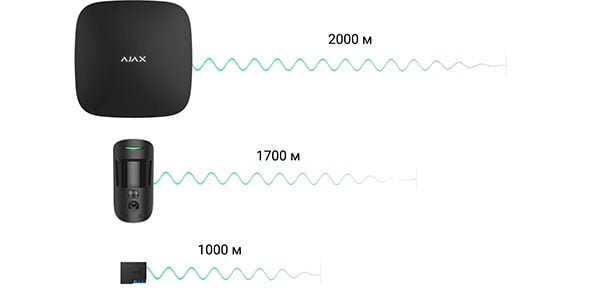

Почему у устройств Ajax разная дальность радиосвязи

На стороне устройств, дальность передачи данных зависит от мощности сигнала передатчика, параметров антенны и чувствительности приёмника. Радиопротокол Jeweller обеспечивает двустороннюю связь между устройствами. Следовательно, каждое устройство и передает, и принимает сигналы.
Датчики, реле и другие устройства Ajax имеют разные аппаратные компоненты и антенны, отличаются материалами корпуса и энергопотреблением — все эти факторы влияют на максимальную дальность приема-передачи данных.

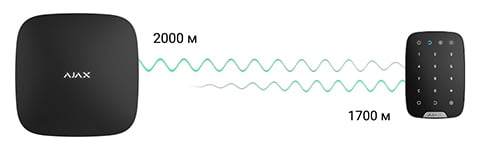

При оценке дальности связи между двумя устройствами нужно ориентироваться на устройство с меньшей максимальной дальностью связи. Например, если у Hub это 2000 метров, а у MotionProtect — 1700 метров, эти устройства смогут обмениваться данными на расстоянии до 1700 метров.
Значение дальности радиосвязи устройства Ajax указано на упаковке, в руководстве пользователя и на странице продукта на официальном сайте.

Как обеспечивается надежность радиосвязи в системах Ajax

Разнонаправленные антенны

В хабе/ретрансляторе установлены две антенны для частот Jeweller с разной направленностью — под углом 90 градусов относительно друг друга.

В хабах с поддержкой фотоверификации есть выделенные антенны для частот Wings. Они также расположены под углом 90 градусов относительно друг друга.

Платы с минимальными шумами

Подбор качественных компонентов уменьшает внутренние шумы платы и устройств до минимума.

Подтверждение доставки событий

Связь между хабом и устройствами системы Ajax двусторонняя. Благодаря этому при передаче события, тревоги или фото датчик знает, что пакеты приняты хабом, а хаб информирован про успешное получение датчиком команды (например, изменить настройку работы). Если по какой-то причине данные не были доставлены адресату, отправка повторяется до подтверждения приема.

Высокая частота опроса

Ajax позволяет задать интервал опроса хаб-датчик — от 12 до 300 секунд, и количество недоставленных пакетов, чтобы считать связь потерянной. При минимальном значении настроек хабу требуется всего 36 секунд на определение обрыва связи или выхода устройства из строя. И всего через 0,15 секунд уведомление о проблеме приходит охранной компании и пользователям.

Радиочастотный хоппинг

Хабы Ajax используют радиочастотный хоппинг — автоматическую смену частоты в пределах диапазона по определенному паттерну. Это эффективная защита от радиопомех и перехвата сигнала: разделенные на крохотные пакеты сообщения передаются на разных частотах и если какой-то пакет не принимается адресатом, он досылается на другой частоте при повторной передаче. Система Ajax определяет глушение радиоэфира, о чем уведомляет охранную компанию и пользователей.

Авторегулировка мощности радиопередатчика

Постоянно использовать максимальную мощность радиопередатчиков в устройствах системы нецелесообразно — это зашумливает радиоэфир и повышает энергозатраты, ускоряя разряд батарей. Хаб анализирует уровень сигнала подключенных устройств, и корректирует мощность их передатчиков с учетом текущей радиообстановки объекта.

Калькулятор дальности радиосвязи Ajax

Калькулятор — это инструмент для теоретического расчета качества связи между устройством и хабом/ретранслятором при определенном расстоянии, количестве и характере преград. Он не учитывает все влияющие на радиосвязь факторы и не может использоваться для создания карты радиопокрытия объекта. При монтаже используйте тесты радиосвязи Ajax.

Расстояние между хабом и устройством

Преграда

Толщина

Толщина

Толщина

Толщина

Толщина

Толщина

Толщина


Jeweller

Jeweller

Wings

Расстояние мм
Hub

Рекомендуем использовать ретранслятор радиосигнала для расширения покрытия радиосети Jeweller

Узнать больше



Рекомендуем использовать ретранслятор радиосигнала для расширения покрытия радиосетей Jeweller и Wings

Узнать больше



Учитывая количество и переменчивость факторов, а также сложность оценки их влияния на радиосвязь между устройствами в условиях реального объекта, мы настаиваем на необходимости радиоразведки и тесте радиосвязи при выборе мест размещения устройств Ajax.
