Slovensko
DoubleButton je bezdrôtové tiesňové zariadenie s pokročilou ochranou proti náhodnému stlačeniu. Zariadenie komunikuje s Hubom pomocou šifrovaného rádiového protokolu Jeweller a je kompatibilná iba so zabezpečovacími systémami Ajax. Dosah komunikácie je až 1300 metrov bez prekážok. DoubleButton pracuje s predinštalovanou batériou až 5 rokov.
DoubleButton je pripojený a konfigurovaný prostredníctvom aplikácií Ajax pre iOS, Android, Mac OS a Windows. Push oznámenia, SMS a hovory môžu upozorňovať na poplachy a udalosti.

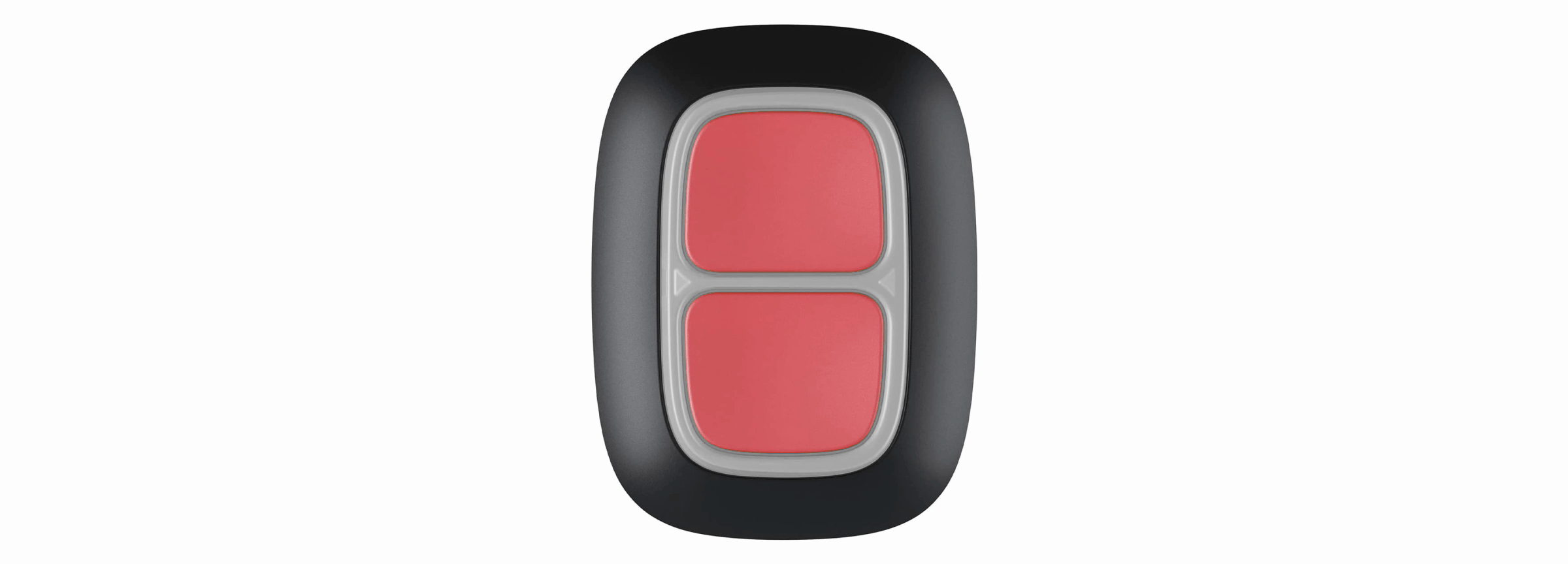

Opis zariadenia
Tlačidlá aktivácia poplachu
LED indikátory
Montážny otvor
Princíp fungovania
DoubleButton je bezdrôtové tiesňové zariadenie, ktoré má dve tlačidlá a plastovú prepážku, ktorá chráni pred náhodnému stlačeniu. Po stlačení vyvolá poplach (tiesňová udalosť), prenesený k užívateľom a poplachové prijímacie centrum bezpečnostnej spoločnosti.

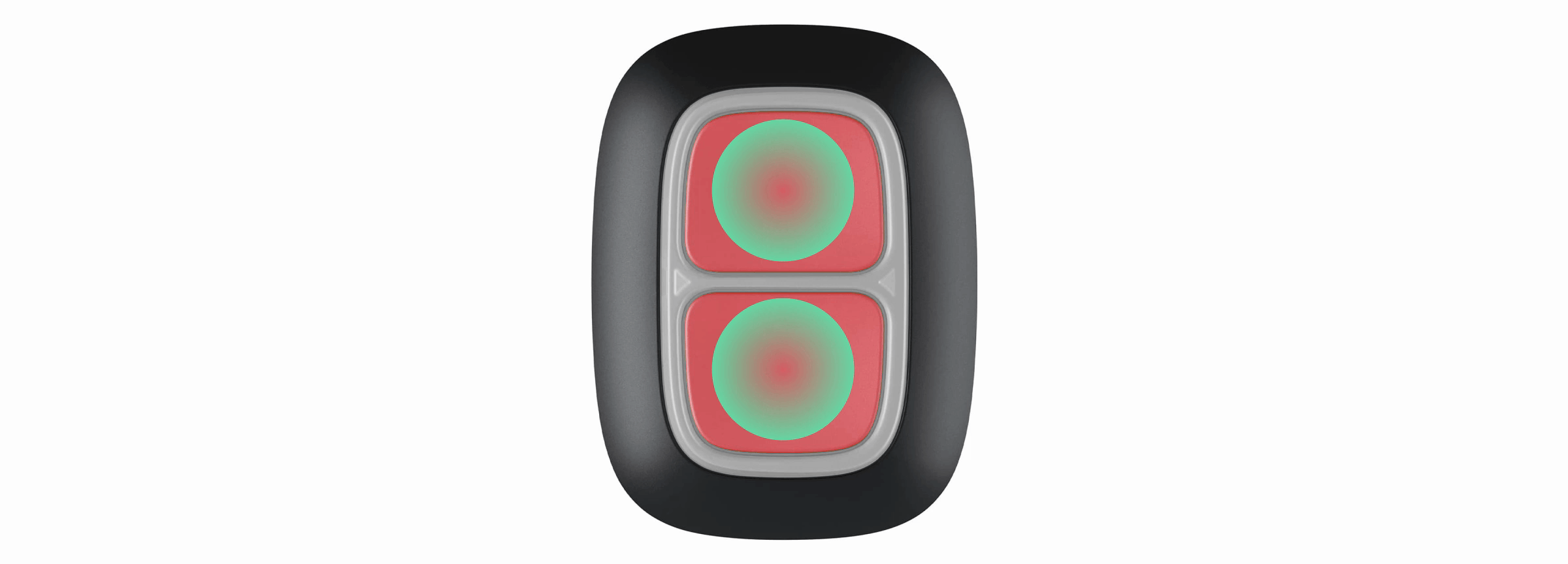

Poplach môžete vyvolať stlačením oboch tlačidiel: jednorazové krátke alebo dlhé stlačenie (dlhšie ako 2 sekundy). Ak je stlačené iba jedno z tlačidiel, signál poplachu sa neprenesie.
Všetky poplachy z DoubleButtonu sa zaznamenávajú do oznamovacieho kanála aplikácie Ajax. Krátke a dlhé stlačenie majú rôzne ikony, ale kód udalosti odoslaný na poplachové prijímacie centrum, SMS a push oznámenia nezávisí od spôsobu stlačenie.
DoubleButton môže fungovať iba ako tiesňové zariadenie. Nastavenie typu poplachu nie je podporované. Majte na pamäti, že zariadenie je aktívna 24/7, takže stlačením tlačidla DoubleButton vyvoláte poplach bez ohľadu na režim zabezpečenia.
Pre DoubleButton sú k dispozícii len poplachové scenára. Režim ovládania pre automatizační zariadenie nie je podporovaný.
Prenos udalostí na poplachové prijímacie centrum
Bezpečnostné systém Ajax sa môže pripojiť k PPC a prenášať poplachy bezpečnostnej spoločnosti vo formátoch protokolu Sur-Gard (ContactID) a SIA DC-09.
Pripojenie
Zariadenie nie je kompatibilné s ocBridge Plus, uartBridge a ovládacími panelmi tretích strán.
Pred začatím pripojenia
Nainštalujte aplikáciu Ajax. Vytvorte si účet. Pridajte do aplikácie Hub a vytvorte aspoň jednu miestnosť.
Skontrolujte, že je Hub zapnutý a pripojený k internetu (pomocou kábla Ethernet, Wi-Fi alebo mobilnejsiete). Pripojenie k internetu môžete skontrolovať v aplikácii Ajax alebo pohľadom na logo Ajax na prednompaneli Hubu. Ak je Hub pripojený k sieti, malo by logo svietiť bielo alebo zeleno.
Skontrolujte, že nie je Hub v stráženia móde alebo neprebieha jeho aktualizácie kontrolou jeho stavu vaplikácii.
Len používatelia s oprávneniami správcu môžu pripojiť zariadenie k Hubu.
Ako pripojiť DoubleButton k Hubu
Otvor aplikáciu Ajax. Ak má váš účet prístup k viac Hubám, vyberte Hub, ku ktorému chcete zariadenie pripojiť.
Prejdite na karte Zariadenia
a kliknite na Pridať zariadenie.
Pomenujte zariadenie, naskenujte alebo zadajte QR kód (umiestnený na balenie), vyberte miestnosť a skupinu (ak je povolený režim skupiny).
Kliknite na Pridať; začne odpočítavanie.
Podržte ktorejkoľvek z dvoch tlačidiel po dobu 7 sekúnd. Po úspešnom pridanie DoubleButton raz blikne zelenou LED a zobrazí v zozname zariadení Hubu v aplikácii.
Pre pripojenie k Hubu by mal DoubleButton byť umiestnený na rovnakom chránenom objekte ako systém (v dosahu rádiovej siete Hubu). Ak pripojenie zlyhá, skúste to znova za 5 sekúnd.
DoubleButton možné pripojiť len k jednému Hubu. Po pripojení k novému Hubu zariadenie prestane odosielať príkazy do starého Hubu. DoubleButton po pridaní k novému Hubu zostane v zozname zariadení starého Hubu. Odstránenie je nutné vykonať ručne v aplikácii Ajax.
Aktualizácia stavov zariadení v zozname prebieha len po stlačení DoubleButtonu a nezávisí na Jeweller nastavenie.
Stavy
Stavová obrazovka obsahuje informácie o zariadení a jeho aktuálnych parametroch. Vyhľadajte stavy DoubleButton v aplikácii Ajax:
Prejdite na kartu Zariadenia
Vyberte DoubleButton zo zoznamu.
Parameter | Hodnota |
Stav batérie | Úroveň nabitia batérie. Možné sú 2 stavy:
|
Jas LED indikátora | Zobrazenie nastavenej úrovne jasu LED indikátora. Možné sú 3 úrovne:
|
Pracuje prostredníctvom * názov rozširovače dosahu signálu * | Zobrazuje stav použitie rozširovače dosahu signálu. Toto pole sa nezobrazí, ak zariadenie komunikuje priamo s Hubom |
Dočasná deaktivácia | Zobrazuje stavy dočasné deaktivácie na zariadení:
|
Firmware | Verzia firmware zariadená |
ID | ID zariadenia |
Nastavenie
Nastavenie DoubleButtonu v aplikácii Ajax:
Prejdite na kartu Zariadenia
Vyberte DoubleButton zo zoznamu.
Prejdite do Nastavenia kliknutím na ikonu ozubeného kolieska
.
Berte na vedomie, že zmena nastavenia sa uložia po stlačení tlačidla Späť.
Parameter | Hodnota |
Prvé pole | Názov zariadenia (je možné zmeniť). Názov môže obsahovať až 24 znakov |
Miestnosť | Voľba virtuálnej miestnosti, ku ktorej je zariadenie priradené |
Jas LED indikátora | Zobrazenie nastavenia jasu LED indikátora:
|
Signalizácia sirénou ak bolo stlačené tlačidlo | Ak je povolené, sirény pripojené k Vášmu bezpečnostnému systému budú signalizovať stlačení tlačidla |
Užívateľský manuál | Otvorí užívateľský manuál DoubleButtonu |
Dočasná deaktivácia | Umožňuje užívateľovi deaktivovať zariadenia bez jeho odstránenia zo systému. Dočasne deaktivované zariadení pri stlačení tlačidla nespustí poplach |
Zrušiť spárovanie zariadení | Odpojí DoubleButton od Hubu a odstráni jeho nastavenia |
Poplachy

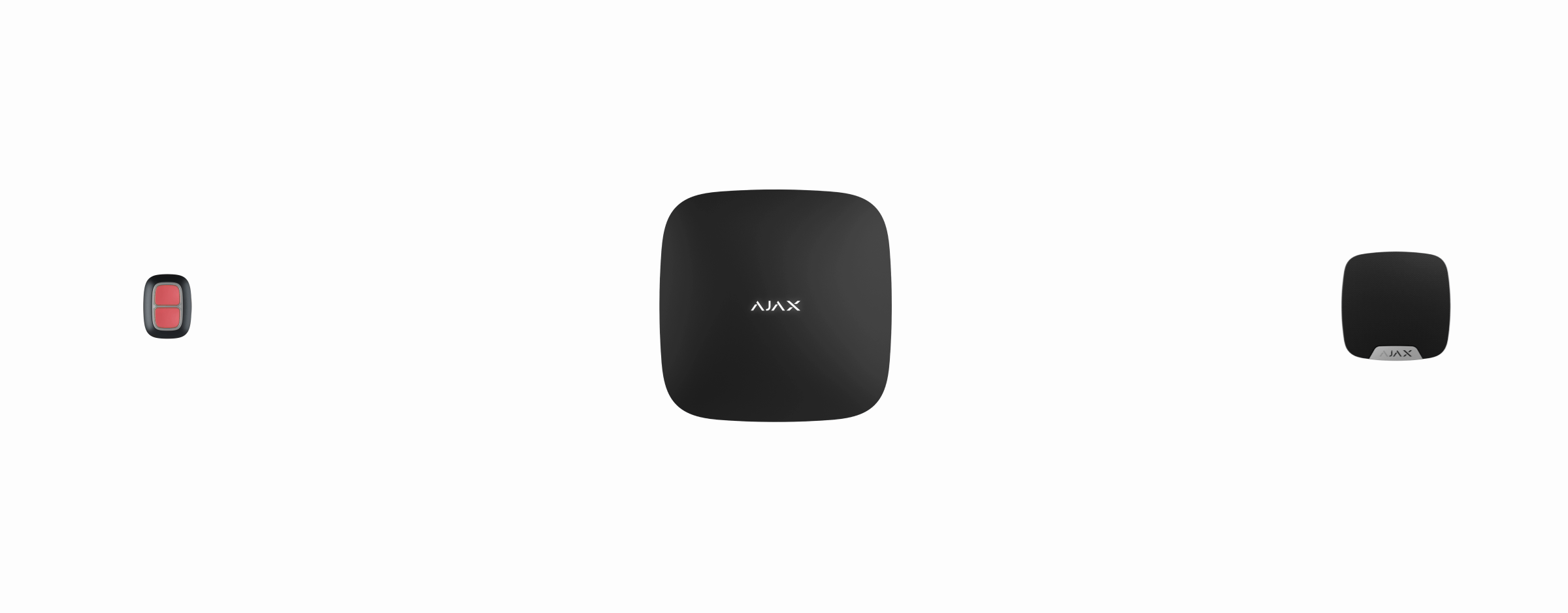

Pri poplachu DoubleButton vygeneruje upozornenie na udalosť a zašle ho na poplachové prijímacie centrum bezpečnostnej spoločnosti a užívateľom systému. Užívateľ, ktorý stlačil tlačidlo, bude zobrazený v zdroji udalostí aplikácie: pre krátke stlačení sa zobrazí ikona s jednou šípkou a pre dlhé stlačenie má ikona dve šípky.
Aby sa znížila pravdepodobnosť falošných poplachov, môže bezpečnostná spoločnosť povoliť funkciu potvrdenie poplachu.
Pamätajte, že potvrdenie poplachu je samostatná udalosť, ktorá nezruší prenos poplachu. Bez ohľadu na to, či je táto funkcia povolená, sú poplachy DoubleButtonu odosielané do PPC a užívateľom bezpečnostného systému.
Indikácia prevádzky
Stav zariadenia je indikovaný pomocou červeného a zeleného LED indikátora, čo indikuje vykonanie príkazu a stav nabitia batérie.
Kategória | Indikácie | Udalosť |
Priradenie k zabezpečovaciemu systému | Celý LED rámček 6x zelene blikne | Tlačidlo nie je priradené k žiadnemu zabezpečovaciemu systému |
Celý LED rámček sa na niekoľko sekúnd rozsvieti zelene | Pridanie zariadenia do zabezpečovacieho systému | |
Indikácia doručenia príkazu | Časť LED rámčeku nad stlačeným tlačidlom sa rozsvieti zeleno | Jedno z tlačidiel bolo stlačené a príkaz bol odoslaný do zabezpečovacieho systému. Pokiaľ je stlačené len jedno tlačidlo, DoubleButton nespustí poplach |
Celý LED rámček sa po stlačení krátko rozsvieti zelene | Obe tlačidlá bola stlačená a príkaz bol odoslaný do zabezpečovacieho systému | |
Celý LED rámček sa po stlačení krátko rozsvieti na červeno | Bolo stlačené jedno alebo obe tlačidlá a príkaz nebol odoslaný do zabezpečovacieho systému | |
Indikácia spätnej väzby (Nasleduje Indikáciu doručenie príkazu) | Celý LED rámček sa po indikácii doručení príkazu rozsvieti na pol sekundy zelene | Zabezpečovacie systém prijal príkaz a spustil poplach |
Celý LED rámček sa po indikácii doručení príkazu rozsvieti na pol sekundy červeno | Zabezpečovacie systém prijal príkaz, ale nespustil poplach | |
Stav batérie (Nasleduje Indikáciu spätnej väzby) | Po hlavnej indikácii sa rozsvieti celý LED rámček červeno a pomaly zhasne | Batérie v zariadení je nutné vymeniť. Príkazy zariadenia sú doručované do zabezpečovacieho systému |
Použitie
DoubleButton môžete pripevniť na povrch alebo nosiť so sebou.
Ako pripevniť DoubleButton na povrch
Pre pripevnenie na povrch (napr.: pod stôl), použite držiak.
Inštalácia zariadenia do držiaka
Vyberte miesto pre inštaláciu držiaka.
Stlačením tlačidla otestujte príjem príkazov do Hubu, pokiaľ nebude signál dostačujúci, zvoľte inéumiestnenie alebo použite rozširovač dosahu signálu.
Pri pripájaní Buttone cez ReX majte na pamäti, že tlačidlo automaticky neprepína medzi rozširovacích dosahu signálu a Hubom. V aplikácii Ajax môžete priradiť Button k Hubu alebo inému ReXu.
Upevnite držiak na povrch pomocou priložených skrutiek alebo obojstrannej lepiacej pásky.
Vložte DoubleButton do držiaka.
Upozorňujeme, že držiak sa predáva samostatne.
Ako nosiť DoubleButton so sebou
Tlačidlo môžete pohodlne nosiť so sebou vďaka špeciálnemu otvoru v kryte. Môžete ho nosiť na zápästí alebo okolo krku alebo zavesiť na kľúče.
DoubleButton má index ochrany IP55. To znamená, že kryt zariadenia je chránený pred prachom a striekajúcej vode. Špeciálny ochranný rozdeľovač, zapustená tlačidlá a nutnosť stlačiť obe tlačidlá naraz eliminujú falošné poplachy.
Použitie DoubleButtonu s aktivovanou funkciou Potvrdenie poplachu
Potvrdenie poplachu je samostatná udalosť, ktorú zabezpečovací systém generuje a vysiela do PPC, ak bolo tiesňové zariadenie aktivované rôznymi typmi stlačenie (krátkym a dlhým) alebo ak dve špecifikovaná tlačidlá DoubleButtony preniesli poplachy v stanovenom čase. Reakciou iba na potvrdené poplachy znižuje bezpečnostná spoločnosť a polícia riziko zbytočných reakcií.
Pamätajte, že funkcia potvrdenie poplachu nezakazuje prenos poplachu. Bez ohľadu na to, či je táto funkcia povolená, sú poplachy DoubleButtonu odosielané do PPC a užívateľom bezpečnostného systému.
Ako nastaviť na núdzovej zariadení potvrdenie o poplachu
Ako potvrdiť poplach pomocou jedného DoubleButtonu
Ak chcete potvrdiť vyvolaný poplach (tiesňové udalosť) na rovnakom zariadení, musíte vykonať niektorú z týchto akcií:

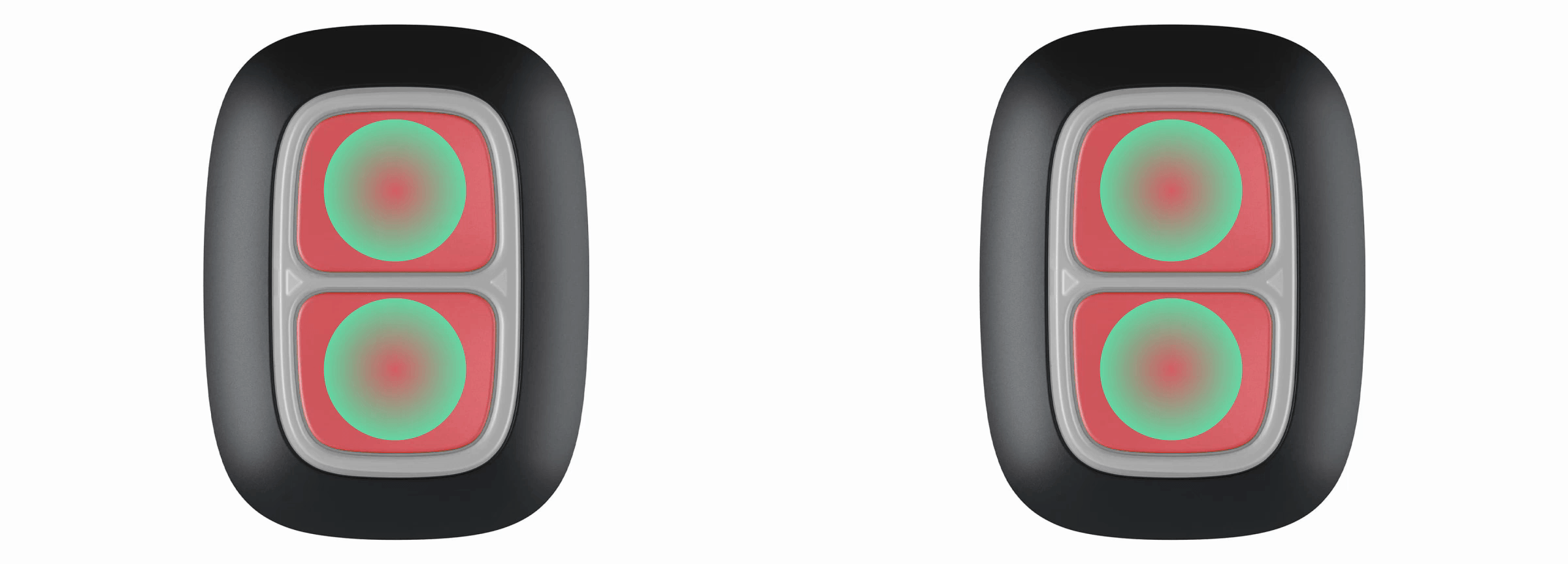

Podržte obidve tlačidlá súčasne po dobu 2 sekúnd, uvoľnite a potom znova obe tlačidlá stlačte.
Krátko stlačte obe tlačidlá súčasne, uvoľnite ich a potom obe tlačidlá súčasne podržte po dobu 2 sekúnd.
Ako potvrdiť poplach pomocou niekoľkých DoubleButtonů
Ak chcete potvrdiť vyvolaný poplach (tiesňová udalosť), môžete aktivovať dvakrát jedno tiesňové zariadení (podľa algoritmu popísaného vyššie) alebo aktivovať aspoň dve rôzne tlačidlá DoubleButtonů. V tomto prípade nezáleží na tom, akým spôsobom bola aktivovaná dve rôzne tlačidlá DoubleButtonů — s krátkym alebo dlhým stlačením.
Údržba
Pri čistení zariadenia používajte výrobky vhodné pre technickú údržbu. Na čistenie DoubleButtonu nepoužívajte látky obsahujúce alkohol, acetón, benzín alebo iné aktívne rozpúšťadlá.
Predinštalovaná batéria poskytuje až 5 rokov prevádzky, s ohľadom na jedno stlačenie denne. Častejšie používanie môže znížiť životnosť batérie. Stav batérie môžete kedykoľvek skontrolovať v aplikácii Ajax.
Ako dlho zariadenie Ajax pracujú na batérie a čo to ovplyvňuje
Ak sa DoubleButton ochladí na teplotu -10°C a nižšie, môže indikátor stavu batérie v aplikácii zobrazovať nízky stav batérie, kým sa tlačidlo nezahreje na teploty nad nulou. Úroveň nabitia batérie sa neaktualizuje na pozadí, ale iba stlačením tlačidla DoubleButton.
Keď je batéria takmer vybitá, používatelia a prijímacie poplachová centrá bezpečnostných spoločností dostane oznámenie. Na zariadení sa po každom stlačení tlačidla rozsvieti červený LED rámček a pomaly bude zhasínať.
Ako vymeniť batérie v DoubleButton
Technické špecifikácie
Počet tlačidiel | 2 |
LED podsvietenie signalizujúce doručenia príkazu | Dostupné |
Ochrana proti náhodnému stlačeniu |
|
Prevádzkové frekvencie | 866,0 – 866,5 MHz |
Kompatibilita | Pracuje iba s Huby Ajax a rozširovači dosahu signálu na OS Malevich 2.10 a vyššie |
Maximálny výkon rádiového signálu | Až do 20 mW |
Modulácia rádiového signálu | GFSK |
Dosah komunikácie | Až 1,300 m (bez prekážok) |
Napájanie | 1 batéria CR2032, 3 V |
Výdrž batérie | Až 5 rokov (v závislosti od frekvencie použitia) |
Stupeň krytí | IP55 |
Rozsah prevádzkovej teploty | Od −10°С do +40°С |
Prevádzková vlhkosť | Až do 75% |
Rozmery | 47 × 35 × 16 mm |
Hmotnosť | 17 g |
Balenie obsahuje
DoubleButton
Predinštalovaná batéria CR2032
Užívateľská príručka
Záruka
Záruka na zariadenie Limited Liability Company “Ajax Systems Manufacturing” platí dva roky od dátumu nákupu a nevzťahuje sa na dodávaný akumulátor.
Ak zariadenie nefunguje správne, mali by ste najprv kontaktovať technickú podporu — v polovici prípadov je možné technické problémy vyriešiť vzdialene!
Kompletný text záruky je dostupný na webovej stránke
Technická podpora: support@ajax.systems
