MotionProtect Outdoor je bezdrôtový PIR detektor pohybu na vonkajšie použitie s pokročilou ochranou proti maskovaniu a falošným poplachom. MotionProtect Outdoor je pripojený k zabezpečovaciemu systému Ajax prostredníctvom šifrovaného protokolu Jeweller s efektívnym komunikačným dosahom bez prekážok až 1 200 metrov. Detektor je napájaný externe alebo pomocou batérií s výdržou až 5 rokov a deteguje pohyb až na vzdialenosť 15 metrov.
Detektor je možné pripojiť len k Hubu. Pripojenie k integračným modulom ocBridge Plus a uartBridge nie je podporované.
DÔLEŽITÉ: Tento návod na použitie obsahuje všeobecné informácie o produkte Ajax MotionProtect Outdoor. Pred použitím zariadenia odporúčame preštudovať dôkladne ďalšie informácie uvedené na webe: https://support.ajax.systems/en/manuals/motionprotect-outdoor/ (K dispozícii v angličtine)
Popis zariadenia

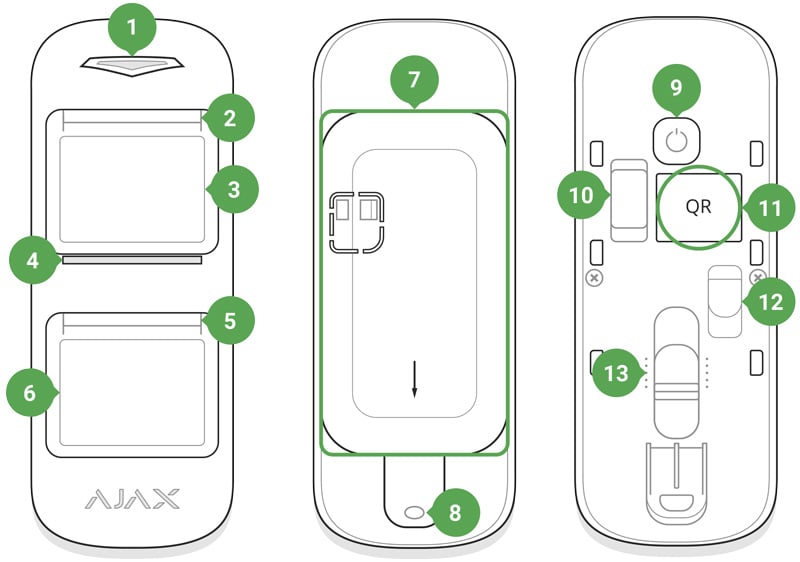

Primárny LED indikátor
Horný sekundárny LED indikátor a Antimasking senzor
Optika horného PIR senzora
Antimasking senzor
Spodný sekundárny LED indikátor a Antimasking senzor
Optika spodného PIR senzora
Držiak SmartBracket (perforovaná časť je nevyhnutná pre aktiváciu sabotážneho kontaktu)
Otvor pre upevnenie detektora k držiaku skrutkou
Tlačidlo pre zapnutie / vypnutie
Sabotážny kontakt
QR kód
Konektor pre pripojenie externého napájania
Prepínač na úpravu dosahu detekcie
Voľba miesta inštalácie

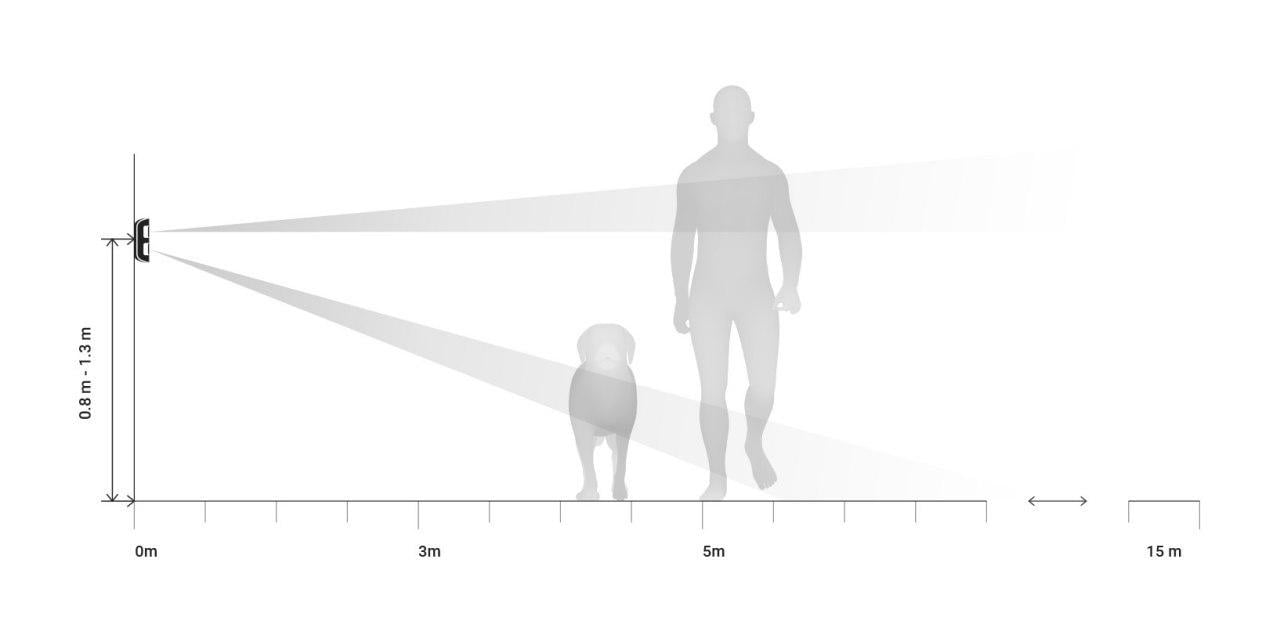

MotionProtect Outdoor musí byť nainštalovaný vo výške 0.8 až 1.3 metra. Detektor je konštruovaný tak, že optika horného PIR senzora je rovnobežná so zemou a predpokladaný pohyb narušiteľa je kolmý k osi objektívov PIR senzorov. Detektor odosiela poplachový signál iba vtedy ak detekujú pohyb obidva PIR senzory. Časový interval medzi oboma detekciami pohybu nesmie prekročiť 1.5 sekundy.
Aby ste zabránili falošným poplachom v dôsledku dažďa alebo snehu padajúceho na senzory maskovanie, nainštalujte MotionProtect Outdoor na kryté miesto. Ak chcete chrániť senzory maskovanie v otvorenom priestore, použite striešku Hood for MotionProtect Outdoor.
Upozornenie: Pred samotnou inštaláciou detektora odporúčame po jeho spárovaní s Hubom najprv vykonať testy kvality signálu a detekčných zón, ktoré je možné aktivovať v menu nastavenie detektora v mobilnej aplikácii.
Stav indikátora | Úroveň signálu |
Svieti prerušovane každej 1,5 sekundy | Vynikajúca úroveň signálu |
Blikne 5-krát za sekundu | Dobrá úroveň signálu |
Blikne 2-krát za sekundu | Zlá úroveň signálu |
Na krátku dobu sa rozsvieti každej 1,5 sekundy | Žiadny signál |
Montáž
Dočasne upevnite držiak SmartBracket k povrchu a určite optimálne miesto pre inštaláciu detektora.
Pomocou prepínača dosahu detekcie nastavte požadovanú detekčnú vzdialenosť v rozsahu 3 až 15 metrov.
Upevnite detektor do držiaka SmartBracket. Opustite detekčnú zónu detektora (horizontálny detekčný uhol 90 °) a uistite sa, že sa v nej nič nepohybuje, aby došlo ku kalibrácii Antimasking senzorov.
Upozornenie: Antimasking senzory sa začnú automaticky kalibrovať po upevnení detektora do SmartBracket držiaka. Kalibrácia trvá až 30 sekúnd a je signalizovaná blikaním sekundárnych LED indikátorov.
Otestujte detekčné zóny detektora a funkciu Antimasking prostredníctvom mobilnej aplikácie Ajax.
Pripevnite trvalo držiak SmartBracket k povrchu pomocou dodávaného spojovacieho materiálu a upevnite doň detektor. Počkajte, než bude dokončená kalibrácia Antimasking senzorov a zaistite detektor v držiaku pomocou skrutky.
Spárovanie a konfigurácia detektora
Detektor sa spáruje s Hubom pomocou mobilnej aplikácie Ajax. Otvorte mobilnú aplikáciu Ajax, na záložke Zariadenia stlačte tlačidlo Pridať zariadenie a postupujte podľa pokynov sprievodcu. Po vyzvaní stlačte a podržte tlačidlo v zadnej časti detektora. Aktivácia detektora je signalizovaná bliknutím zeleného LED indikátora.
Poznámka: Ak dôjde počas procesu spárovania k chybe, stlačte a podržte tlačidlo v zadnej časti detektora a vypnite ho (signalizované blikaním červeného LED indikátora). Počkajte minimálne 5 sekúnd a proces spárovania opakujte.
Poznámka: Ak nie je detektor spárovaný s akýmkoľvek Hubom, signalizuje detekciu pohybu či aktiváciu sabotážneho kontaktu (otvorenie krytu) krátkym bliknutím LED indikátora. Po úspešnom spárovaní je LED indikátor aktívny len v stave zastráženia systému alebo pri testovaní.
Externé napájanie a výmena batérií
MotionProtect Outdoor je možné externe napájať 5 až 28 V DC / 200 mA. V tomto prípade pracujú inštalované batérie CR123A ako záložný zdroj napájania.
Pre pripojenie externého napájania odšróbujte dvojicu vrutov v zadnej časti detektora a otvorte jeho kryt (pozri obr. vpravo).

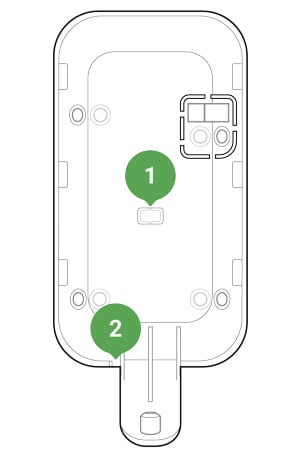

Vylomte záslepky v držiaku SmartBracket pre vyvedenie kábla:
Napájací kábel vyvedený v zadnej časti držiaku SmartBracket (1).
Napájací kábel vyvedený v spodnej časti držiaku SmartBracket (2).
Upevnite detektor do držiaku SmartBracketa počkajte, kým dôjde k ukončeniu kalibrácie Antimasking senzorov.
Pri výmene batérií postupujte obdobne — dodržujte naznačenú polaritu na kryte detektora alebo obrázku!
Inštalacia striešky
Strieška Hood for MotionProtect Outdoor je kryt chrániaci senzormi maskovanie detektora pred dažďom a snehom. Použite ju v prípade, že nie je možné detektor nainštalovať na kryté miesto.
Kúpiť striešku Hood for MotionProtect Outdoor
Strieška Hood for MotionProtect Outdoor môže byť upevnená aj keď je detektor už nainštalovaný. Pre inštaláciu striešky nie je nutné zariadenie sňať z povrchu.
Pre inštaláciu striešky Hood for MotionProtect Outdoor:
Odstráňte ochranou pásku zo suchého zipsu Dual Lock, ktorý je prilepený k vnútornej strane striešky.
Pripevnite striešku k detektoru — časť suchého zipsu sa prilepí ku krytu detektora.
Odstráňte striešku z detektora MotionProtect Outdoor a vyhlaďte zvyšnú časť pásky, ktorá zostala na tele detektora.
Vráťte striešku na pôvodné miesto tak, aby sa obe časti zipsu spojili a pripevnite ju ku krytu detektora.
Technická špecifikácia
Detekčný element | 2 × PIR senzor |
Dosah detekcie pohybu | Do 15 m (nastaviteľný) |
Detekčný uhol (Horizontálne) | 90° |
Funkcia ignorovanie pohybu domácich zvierat | Áno, do výšky 80 cm (pri inštalácii detektora vo výške 1 m) |
Ochrana proti neoprávnenej manipuláciu | Áno (Tamper) |
Antimasking | Áno |
Citlivosť detekcie | 3 úrovne nastavenia (nízka / stredná / vysoká) |
Frekvenčné pásmo | 866,0 – 866,5 MHz |
Efektívny vyžarovaný výkon | 13 dBm (až 20 mW) |
Modulácia | GFSK |
Dosah rádiového signálu | Do 1 700 m (bez prekážok) |
Napájanie | 2 × batéria CR123A, 3 V / externe 5 až 28 V DC / 200 mA |
Životnosť batérie | Až 5 rokov |
Rozmedzie prevádzkovej teploty / vlhkosti | Od -25°С do +60°С / do 95% bez kondenzácie |
Stupeň krytia | IP55 |
Stupeň zabezpečenia podľa ČSN EN 50131-1 | — |
Trieda prostredia podľa ČSN EN 50131-1 | — |
Odporúčaná inštalačná výška | 0.8 — 1.3 m |
Príslušenstvo | Hood for MotionProtect Outdoor |
Rozmery | 183 × 70 × 65 mm |
Hmotnosť | 322 g |
Obsah balenia
MotionProtect Outdoor
Montážny panel SmartBracket
Batérie CR123A (predinštalované)
Spojovací materiál
Užívateľská príručka
Záruka
Záručná lehota pre zariadenie od Limited Liability Company “Ajax Systems Manufacturing” trvá 2 roky od zakúpenia produktu a nevzťahuje sa na priloženú batériu. Ak zariadenie nepracuje správne, odporúčame najprv kontaktovať technickú podporu — v polovici prípadov môžu byť technické problémy vyriešené na diaľku!
Kompletné informácie týkajúce sa záruky, certifikáty, osvedčenia a ďalšie dokumenty sú dostupné na webovej stránke: ajax.systems
Technická podpora: support@ajax.systems
