EN54 I/O Module (2X2) Jeweller

EN54 I/O Module (2X2) Jeweller

Бездротовий адресний модуль з двома входами і двома виходами для пожежної сигналізації

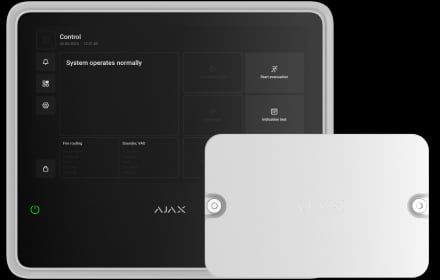

Нові можливості для системи пожежної безпеки

EN54 I/O Module (2X2) Jeweller знімає обмеження на сценарії застосування та сумісність систем Ajax, сертифікованих за стандартом EN 54. Модуль автоматизує реагування на екстрені ситуації: завдяки двом виходам в систему можна інтегрувати ворота, дверні замки, освітлення або системи оповіщення. Входи модуля дають змогу доповнити систему променевими димовими сповіщувачами, панелями керування ліфтами, системами вентиляції та іншими сторонніми дротовими пристроями, щоб гарантувати безпеку в будь-якій ситуації. Водночас модуль забезпечує досвід користування на рівні Ajax, адже пропонує вбудований надійний звʼязок із ППКП, інтуїтивне налаштування в застосунках Ajax і просте обслуговування.

Переваги Ajax

Автоматичне керування електропристроями

Розумна інтеграція пристроїв сторонніх виробників

Вбудовані модулі радіозвʼязку

Просте налаштування й дистанційне обслуговування

Ключові можливості

gradient

Повна відповідність стандартам

Remote control

Налаштування й тестування в застосунках Ajax

на обʼєкті чи дистанційно

outputs

2 гальванічно ізольовані виходи

з підтримкою змінного й постійного струму

2 входи

з підтримкою типів підʼєднання NC, NO, EOL, 2EOL і 3EOL

inputs

Швидка заміна батарей

Просте встановлення

з комплектною кріпильною панеллю SmartBracket і налаштуванням у застосунку

1

QR-код

2

SmartBracket

3

Застосунки Ajax

5 років роботи

від попередньо встановлених батарей CR123A, без зовнішнього живлення

battery
gradient

Технологія Jeweller для вбудованого радіозвʼязку

з ППКП або ретранслятором на відстані до 1700 м 1

thoughtful-design

Продумана конструкція

для підведення кабелів із будь-якого боку корпусу

Різні типи подій

для підʼєднаних пристроїв

event-types
gradient

Клас захисту IP21C

Запобігання пошкодженням

завдяки захисному кожуху для плати модуля

damage-prevention
compact-size

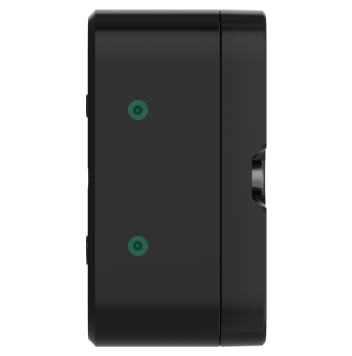

Компактний розмір

2 кнопки тампера

для виявлення спроб зняти пристрій

tampers

Інформативні сповіщення

Ajax logo
10:00

Ajax

Склад: витік газу, Датчик газу у зона 03, склад, Газовий резервуар

Ajax logo
10:00

Ajax

Кавʼярня: низький заряд батареї, I/O Module у зона 01, кімната2, стіна

Автоматичний контроль стану пристрою

і миттєві сповіщення про несправності та потребу в обслуговуванні

Сумісність пристроїв

У системі Ajax можна поєднувати пристрої всіх категорій: Захист від вторгнення (Superior і Baseline), Відеоспостереження, Пожежна безпека та Комфорт і автоматизація. Зберіть систему відповідно до ваших потреб і керуйте нею в єдиному інтерфейсі.

Залізо, що витримує час

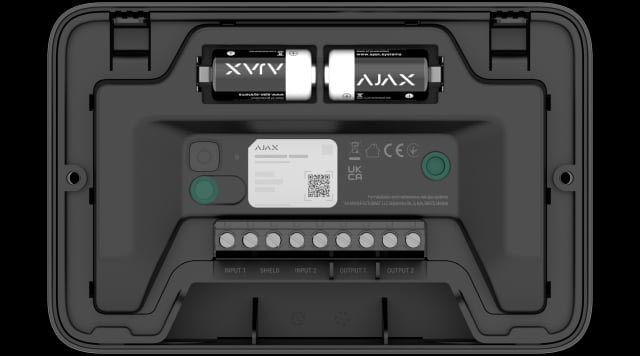

Protective housing

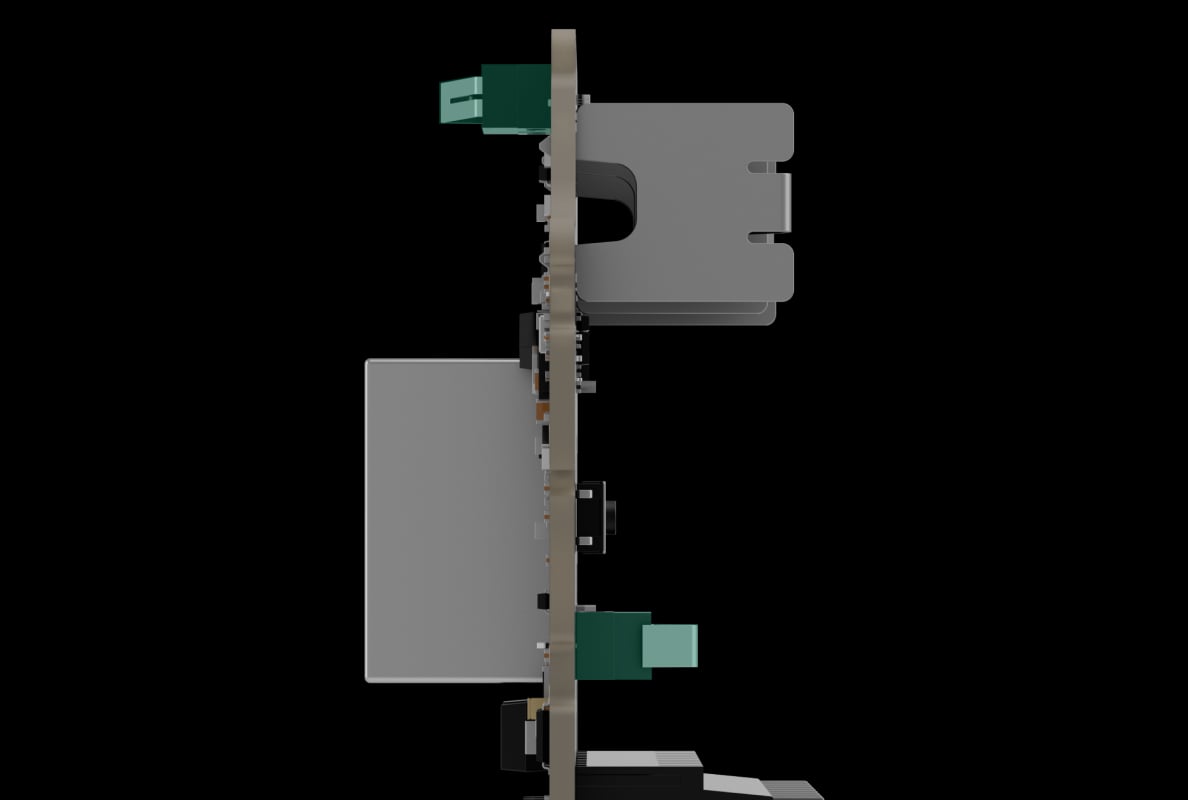

Захисний кожух

для запобігання пошкодженню плати під час встановлення

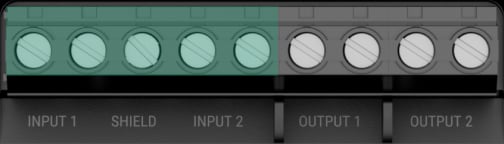

Terminal block

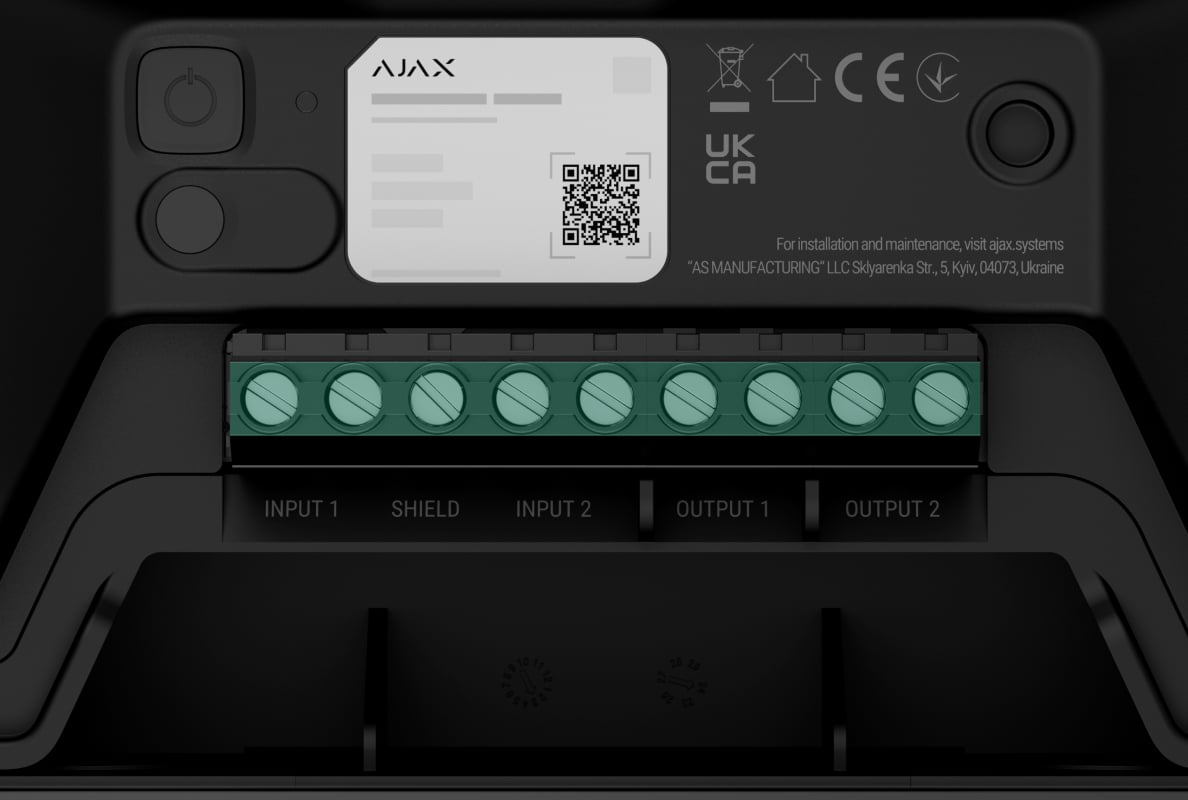

Клемна колодка

з позначками для входів і виходів

Two tamper buttons

Дві кнопки тампера

для виявлення спроб відкрити кришку або зняти пристрій

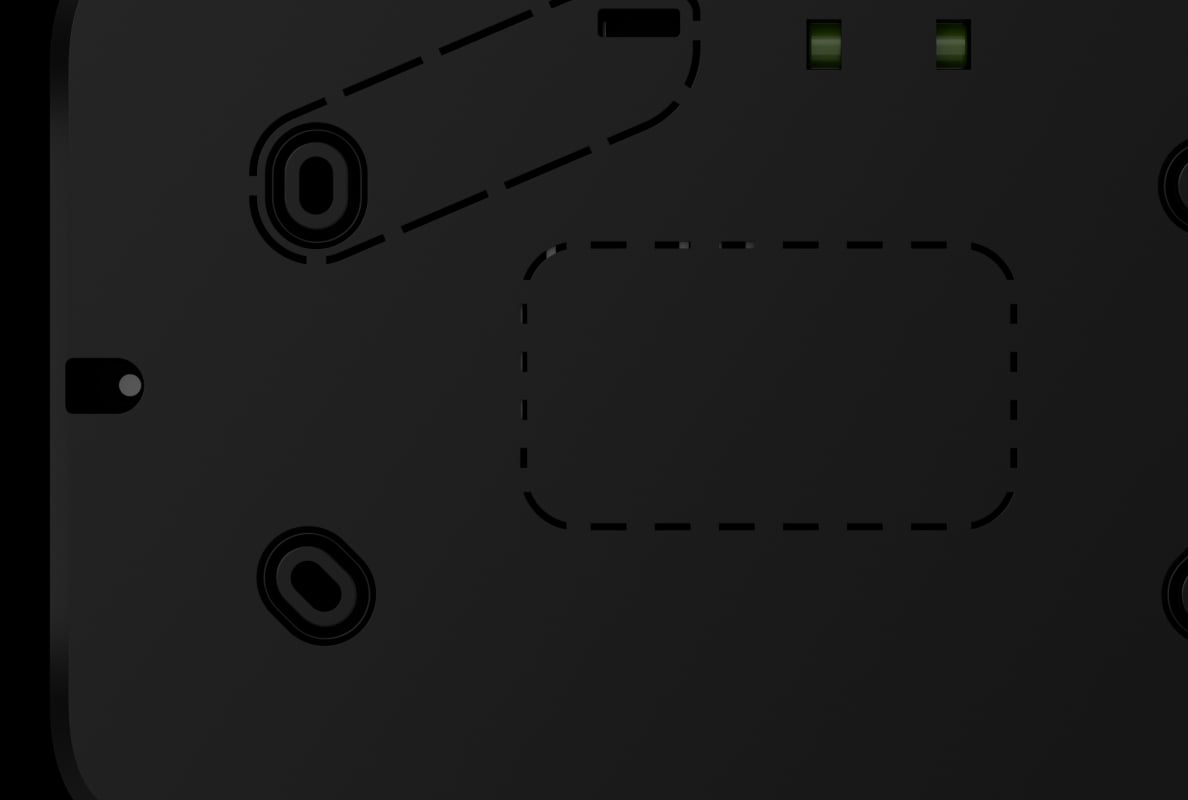

Recesses and perforations

Заглиблення й отвори

для підведення кабелів із будь-якого боку

Автоматичне реагування за перших ознак загрози

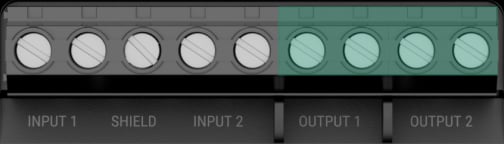

Інтегруйте обладнання для пожежної безпеки, яке допомагає ефективніше реагувати на екстрені ситуації й організовувати евакуацію з найперших секунд пожежної тривоги. Модуль EN54 I/O Module (2X2) Jeweller має два гальванічно ізольовані виходи, що підтримують змінний і постійний струм із резистивним навантаженням до 10 А. Це дає можливість інженерам монтажу підʼєднувати широкий спектр електричних пристроїв: від дверних замків і аварійного освітлення до систем керування ліфтами та мовленнєвого оповіщення. Екосистема Ajax використовує сценарії автоматизації: вони миттєво активують підʼєднані пристрої, зберігаючи цінний час для безпечної евакуації.

Змінний струм

10—250 В~, до 10 А

Постійний струм

10—30 В⎓, до 5 А

Розумна інтеграція пристроїв сторонніх виробників

Зробіть будь-яке наявне обладнання для пожежної безпеки частиною системи або доповніть її пристроями, яких ще немає в портфоліо Ajax. Два входи дають змогу модулю EN54 I/O Module (2X2) Jeweller отримувати сигнали від сторонніх датчиків, контролерів дверей, панелей керування ліфтами й інших дротових пристроїв. Модуль підтримує найпоширеніші типи підʼєднання, зокрема 3EOL, завдяки якому можна приймати до трьох різних сигналів від одного підʼєднаного пристрою. Інтегроване обладнання стає повноцінною частиною екосистеми Ajax. Для пристроїв можна задавати параметри та вказувати місце розташування, щоб отримувати інформативні сповіщення в разі їхнього спрацювання. Кожний вхід модуля можна налаштувати під конкретний тип подій, як-от пожежна тривога, витік газу, несправність, евакуація, невідкладна допомога або інформаційний тип. Це дасть змогу в екстрених ситуаціях точно знати, що й де сталося. Усі параметри налаштовуються за кілька кроків у застосунках Ajax.

io-module-integration

Два входи з підтримкою типів підʼєднання NC, NO, EOL, 2EOL і 3EOL

Різні типи подій для підʼєднаних пристроїв

Зручність встановлення за межами стандартів

Для Ajax технологічна досконалість — це не лише про відповідність стандартам; це про дизайн, що полегшує працю інженерів монтажу і робить налаштування системи приємним та інтуїтивним процесом із мінімальним ризиком помилок. EN54 I/O Module (2X2) Jeweller реалізує еталонний досвід бездротового встановлення — усього за лічені хвилини.

Додати модуль EN54 I/O Module (2X2) Jeweller у систему просто: достатньо відсканувати QR-код і зробити кілька натискань у застосунку Ajax. Інженер монтажу має лише вказати основні параметри пристрою, як-от віртуальну кімнату, номер пожежної зони та точне місце встановлення пристрою. Так само можна налаштувати й інтегровані пристрої сторонніх виробників.

Connection

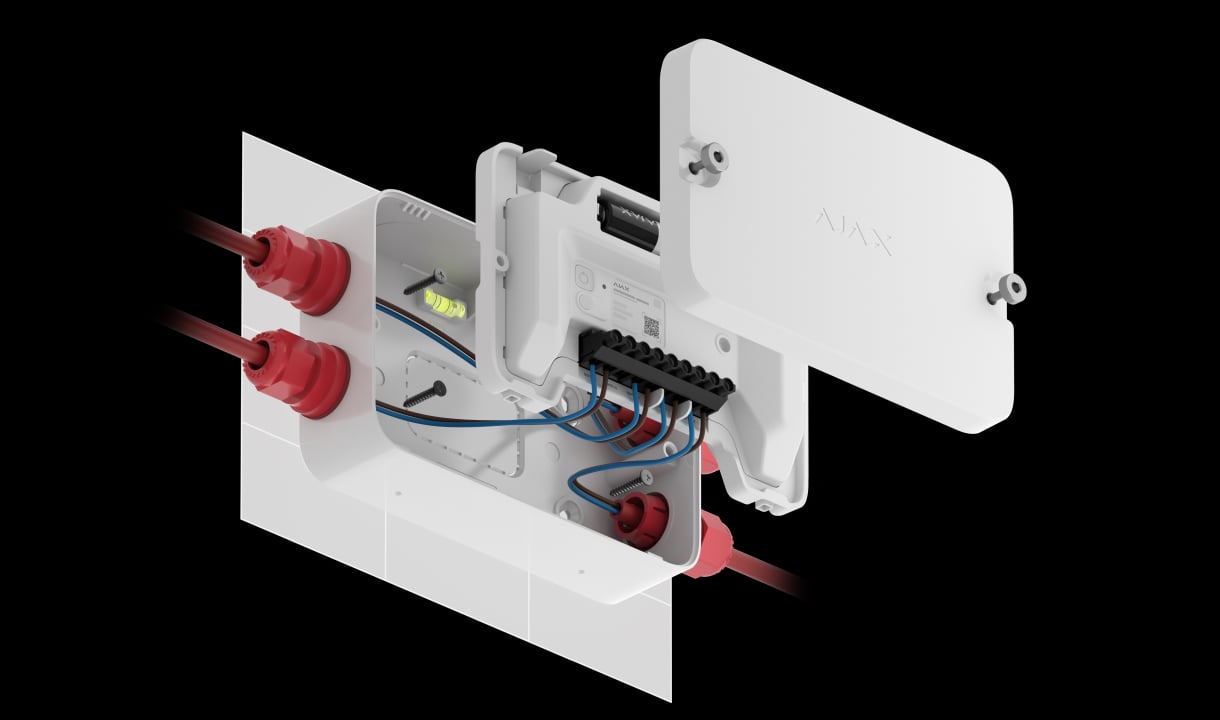

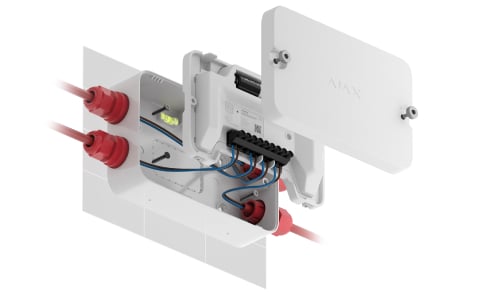

Модуль EN54 I/O Module (2X2) Jeweller легко встановлюється на кріпильну панель SmartBracket — для цього не потрібно розбирати його корпус. Завдяки захисному кожуху пошкодити плату під час монтажу практично неможливо. Модуль пропонує максимальну свободу під час встановлення: спеціальні заглиблення й отвори дають можливість підводити кабелі з будь-якого боку корпусу. Підʼєднати сторонні пристрої так само просто: усі клеми мають маркування, а резистори EOL входять у комплект.

Installation

Налаштування триває лише кілька хвилин і не вимагає навичок програмування чи складної розробки алгоритмів. Інженери монтажу можуть запустити тест рівня сигналу Jeweller в одне натискання, а результати зʼявляться в журналі подій за лічені секунди. У цьому ж застосунку Ajax можна легко налаштувати параметри входів і виходів, зокрема режим роботи, початковий стан і типи подій для пристроїв, а також необхідні сценарії автоматизації.

Setup
Унікальна бездротова технологія

Унікальна бездротова технологія

У ситуаціях, коли кожна секунда має значення, затримки або втрата звʼязку неприпустимі. Саме тому оповіщувачі Ajax використовують вбудований пропрієтарний протокол двостороннього радіозвʼязку Jeweller. EN54 I/O Module (2X2) Jeweller підтримує звʼязок із ППКП на відстані1 до 1700 метрів — і для цього не потрібні додаткові зовнішні модулі. Якщо на обʼєкті є перешкоди, ретранслятор радіосигналу допоможе подвоїти дальність звʼязку або створити окрему радіомережу за допомогою підключення до Ethernet.

Дальність радіозвʼязку1 з ППКП або ретранслятором — до 1700 м

Вбудовані модулі звʼязку

Радіочастотний гопінг і виявлення глушіння

Jeweller

Пропрієнтарний радіопротокол Ajax гарантує стабільний звʼязок і постійний моніторинг пристроїв. Jeweller менш вразливий до завад, збільшує строк роботи пристроїв від батарей і швидко виявляє втрату звʼязку.

Ефективна автономність на довгі роки

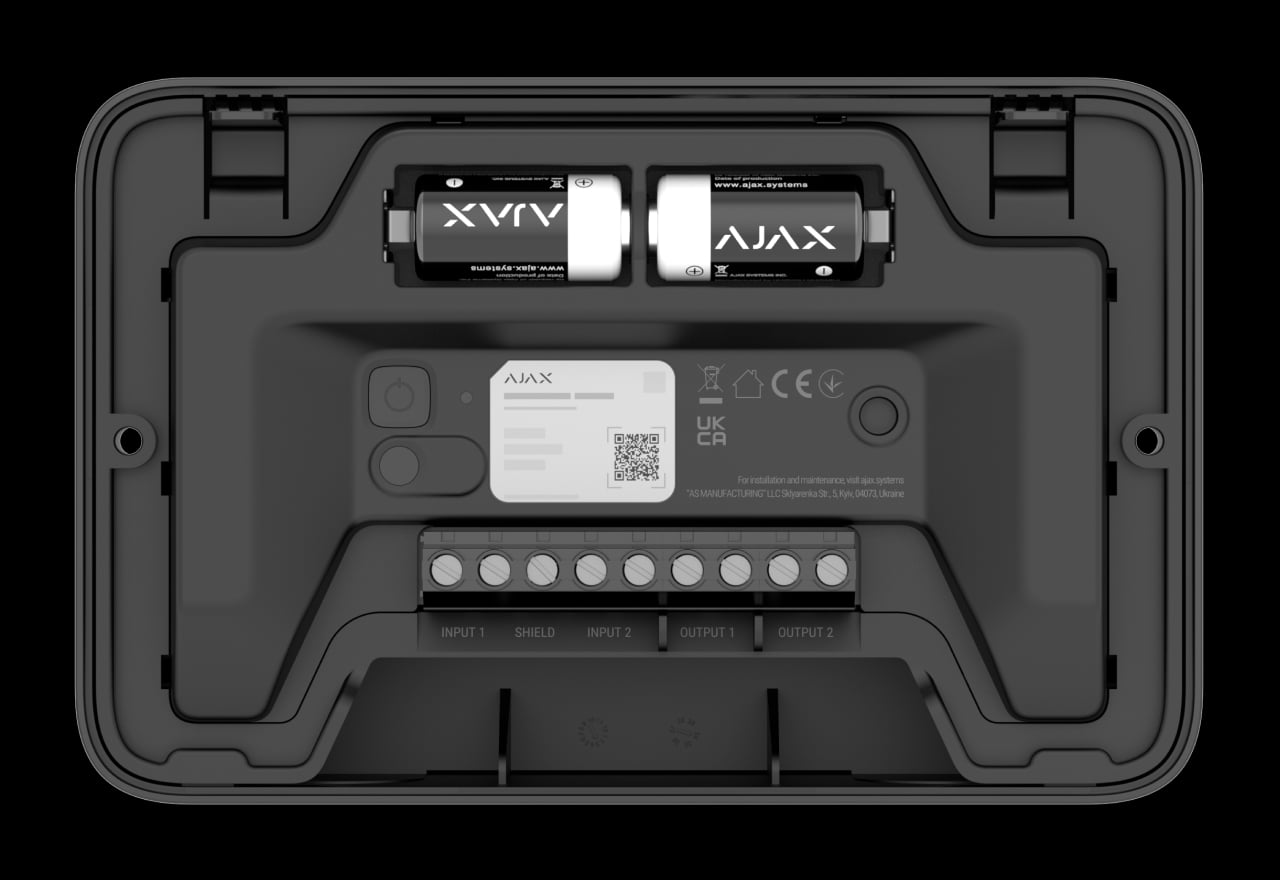

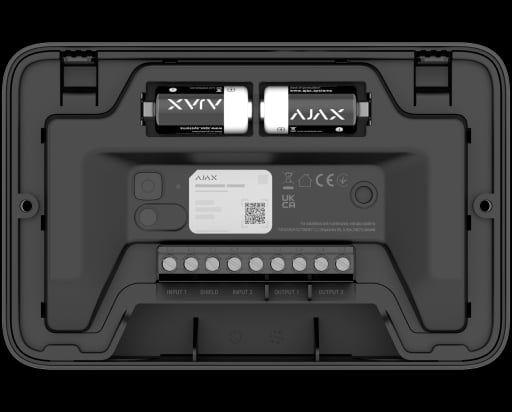

Попередньо встановлені батареї забезпечують до 5 років автономної роботи. Стан батарей завжди можна перевірити в застосунках Ajax, тож немає потреби додатково виїжджати на обʼєкт. Компанії, що здійснюють обслуговування, отримують сповіщення про низький заряд батарей і можуть вчасно їх замінити. Процес заміни дуже простий і швидкий: інженеру монтажу варто просто зняти передню кришку модуля.

До 5 років роботи від попередньо встановлених батарей

Швидка заміна батарей

Завчасні сповіщення про низький заряд батарей у застосунках Ajax

for-years-to-come

Модуль EN54 I/O Module (2X2) Jeweller не потребує зовнішнього джерела живлення і не може забезпечувати живлення для підʼєднаних пристроїв.

1

За відсутності перешкод.
