Ретранслятор радіосигналу з підтримкою фотоверифікації
Rex 2
ReX 2 сумісний із централями Hub 2, Hub 2 Plus і Hub Hybrid

Більше можливостей для використання системи безпеки

Ретранслятори розширюють зону під охороною і дають ще більше свободи у виборі місць встановлення пристроїв системи безпеки. Під’єднання до ReX 2 всіх або частини пристроїв1 гарантує безпеку та автоматизацію бізнес-центру, складського комплексу, великого маєтку чи масштабного виробництва.

У системі Ajax можуть працювати 5 ретрансляторів, що розширюють покриття радіомережі до 35 км2 2.. Події та тривоги надходять миттєво, а перший знімок фотоверифікації буде доставлено на пульт моніторингу та користувачам усього за 10 секунд3.
Remote configuring and control

Дистанційне налаштування та керування

Інформативні сповіщення

Простий монтаж

Photo verification

Фотоверифікація без загроз для приватності

Connecting to a hub via Ethernet

Під’єднання до хаба через Ethernet

коли не можна покластися на радіозв’язок
Up to 38 hours of backup battery life

До 38 годин роботи від резервного акумулятора

PRO anti-sabotage

PRO антисаботаж

  • Тампер проти злому
  • Опитування пристроїв
  • Автентифікація
Up to 35km

До 35 км2 покриття однією системою безпеки 2

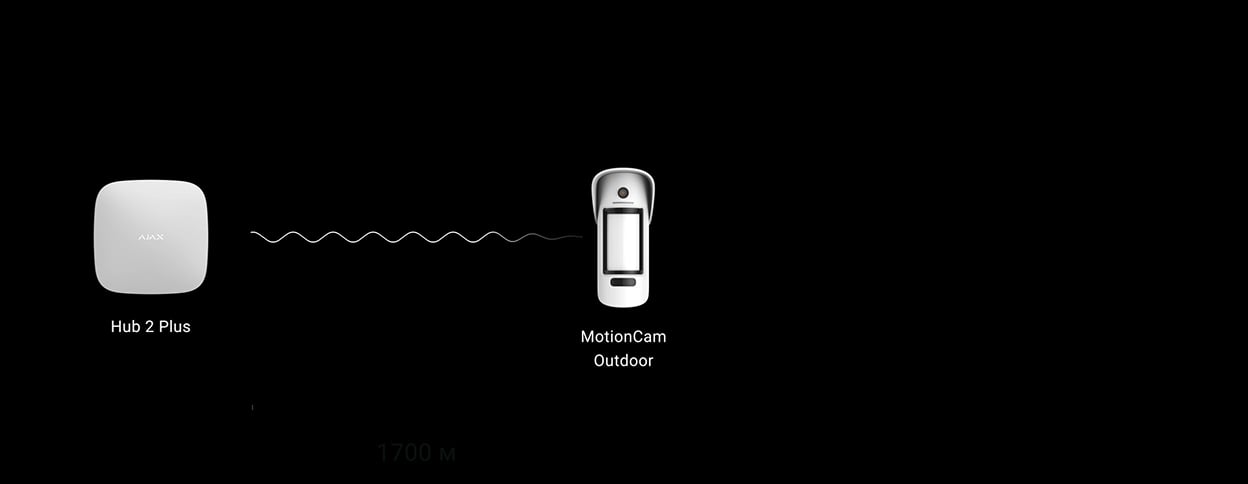

Більша дальність радіозв’язку

Extended radio communication range

Верифікація тривог фотографіями

ReX 2 працює з датчиками руху MotionCam і MotionCam Outdoor. За тривогою вони роблять серії знімків і дають змогу в динаміці оцінити, що відбувається на об’єкті. Це позбавляє користувачів зайвих хвилювань, а охоронні компанії — марних виїздів патрулів.
1
Виявив рух
2
Здійняв тривогу
3
Надіслав докази
Verification of alarms with snapshots
Приватність — на першому місці
Датчик активує фотокамеру тільки коли система безпеки в режимі охорони та датчик виявив рух. Знімки захищені шифруванням на кожному етапі передавання. Під час зберігання фото на сервері Ajax Cloud система не обробляє і не аналізує їх. Фотопідтвердження тривог можуть переглядати лише користувачі з правами доступу до стрічки подій з увімкненими пуш-повідомленнями, а також співробітники охоронної компанії, якщо система безпеки під’єднана до пульта моніторингу.

Гарантоване доставлення тривог і фотопідтверджень

Для надійного зв’язку ми обладнали ReX 2 чотирма антенами та підтримкою двох пропрієтарних радіопротоколів: Jeweller і Wings. Jeweller передає команди, події та тривоги, а Wings забезпечує пакетне передавання знімків. Двосторонній радіозв’язок Ajax використовує фрейми для синхронізації сеансів зв’язку пристроїв, автентифікацію для запобігання підміні та шифрування для захисту від крадіжки даних.
Тривога через
0,3 секунди
Перше фото через
10 секунд3

Радіозв’язок крізь сталь і бетон

З оновленням операційної системи OS Malevich 2.13 ретранслятор ReX 2 зможе під’єднуватися до хаба не тільки за допомогою радіозв'язку, а й через Ethernet — використовуючи дріт як єдиний або додатковий канал зв'язку. Це дозволяє покрити однією системою Ajax такий об'єкт, як офісний центр з підземним паркінгом, металевий секційний ангар або складський комплекс з кількох великих будівель.
Металевий ангар Виробничий комплекс Підземний паркінг
Металевий ангар
Sectional warehouse
Виробничий комплекс
Manufacturing complex
Підземний паркінг
Underground parking
Передавання тривог, подій і фото через кабель
Автоматична зміна каналу в разі обриву зв’язку
Захист даних шифруванням
Під’єднання через маршрутизатор

Посилює систему безпеки

ReX 2 працює як ще одна розумна централь: об’єднує пристрої в автономну групу і бере на себе керування у потрібний момент. Завдяки автоматичному регулюванню потужності сигналу й синхронізації фреймів до ReX 2 можна під’єднати будь-яку кількість пристроїв системи — це ніяк не вплине на надійність зв’язку. Якщо з будь-якої причини радіозв’язок із хабом перерветься — система продовжить працювати через Ethernet. Якщо зникне зв’язок через Ethernet – ReX 2 отримає сигнал тривоги від датчика та активує сирену, щоб привернути увагу і відлякати зловмисника.
Enhanced security system

Готовий протистояти зловмисникам

ReX 2 захищений від атак на програмному та апаратному рівнях. Він працює під керуванням операційної системи OS Malevich, що є невразливою до вірусів. Усі передані ретранслятором дані зашифровано. Завдяки вбудованому резервному акумулятору раптове відключення електроживлення на об’єкті не стане проблемою.
До 38 годин роботи від резервного акумулятора
Виявляє глушіння і перешкоди радіозв’язку
Сповіщає про спроби демонтажу і злому корпуса
Несприйнятливий до вірусів
OS Malevich

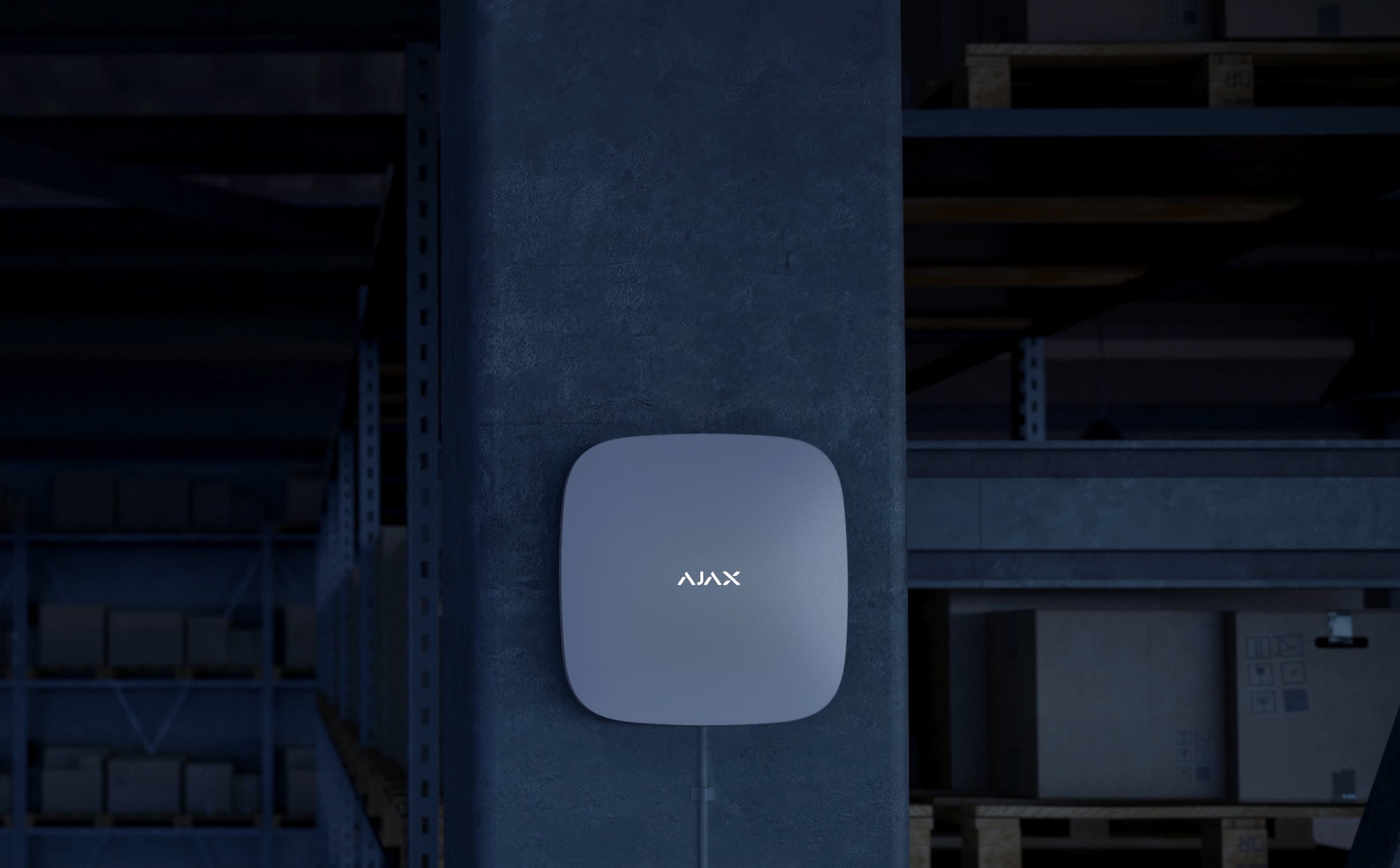

Розвивається, а не застаріває
ReX 2 працює під керуванням операційної системи реального часу OS Malevich, що розроблена Ajax Systems. Модульна архітектура дозволяє регулярно оновлювати OS Malevich. Операційна система оновлюється по повітрю. Процес не потребує участі інженера монтажу або користувача, займає лічені хвилини, коли система безпеки не в режимі охорони.

Простий монтаж

Процес під’єднання й налаштування ReX 2 максимально економить час інженера монтажу. Щоб додати ретранслятор до системи, достатньо просканувати QR-код у застосунку Ajax, дати йому ім’я та призначити кімнату. Налаштування пристрою відбувається також у застосунку в реальному часі. За необхідності ReX 2 можна вимкнути чи переналаштувати без виїзду на об’єкт, що охороняється.
Додавання до системи через QR-код
Не потрібно розбирати корпус. Встановлюється на кріпильну панель SmartBracket.
Installation Rex 2
У застосунку, на об’єкті або дистанційно

Технічні параметри

Спосіб встановлення
Всередині приміщень
Сумісність з централями
Сумісність з ретрансляторами Ajax
ReX 2 не під’єднується до ретрансляторів Ajax
Сумісність з датчиками та пристроями Ajax
Максимум пристроїв, що можна під’єднати (до системи з одним ретранслятором)
Hub 2 (2G)
до 99

Hub 2 (4G)
до 99

Hub 2 Plus
до 199

Hub Hybrid (2G)
до 99

Hub Hybrid (4G)
до 99
Кількість ретрансляторів, які можна під’єднати до сумісного хаба
5
Операційна система
Основне живлення
110−240 В, 50/60 Гц

12 В⎓ з 12V PSU
для Hub 2/ReX 2

6В⎓ з 6V PSU
для Hub 2/Hub 2 Plus/ReX 2
Резервне живлення
Li-Ion 2 А·год
вбудований резервний акумулятор

До 38 годин автономної роботи
якщо Ethernet вимкнено

До 12 годин автономної роботи
якщо Ethernet під'єднано
Радіопротоколи Jeweller та Wings
Дальність двостороннього зв'язку за відсутності перешкод

між ReX 2 та хабом
до 1700 м

між ReX 2 та під’єднаними пристроями
до 1700 м
залежить від моделі пристрою

Двосторонній зв’язок
Jeweller
Wings

Діапазони частот
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 - 869,2 МГц
905,0 – 926,5 МГц
915,85 - 926,5 МГц
921,0 – 922,0 МГц
залежить від регіону продажу

Максимальна ефективна випромінювана потужність (ERP)
до 25 мВт

Період опитування пристроїв
12−300 с
Налаштовується PRO або користувачем з правами адміністратора у застосунках Ajax

Захищений зв'язок
Блочне шифрування на основі алгоритму AES

Радіочастотний гопінг
Підключення через Ethernet
Роз'єм 8P8C
Швидкість до 100 Мб/с

Доступно з OS Malevich 2.13
Час доставлення сигналу тривоги
0,3 с
Діапазон робочих температур
Від −10°C до +40°C
Допустима вологість
До 75%
Антисаботаж
Захист від підміни
Сповіщення про глушіння
Тампер проти злому
Розміри
163 × 163 × 36 мм
Вага
330 г
Гарантія
Комплектація
ReX 2
Кріпильна панель SmartBracket
Кабель живлення
Кабель Ethernet
Монтажний комплект
Коротка інструкція
Термін служби
10 років
1 ReX 2 не можна під’єднати до іншого ретранслятора.
2 Якщо в системі використовується п’ять ретрансляторів радіосигналу.
3 Якщо фото, зроблені MotionCam (за початкових налаштувань), передаються через ретранслятор ReX 2 і хаб.. Хаб має бути під’єднаний до інтернету через Ethernet, Wi-Fi або LTE. Час доставлення фото за інших налаштувань роздільної здатності зображень доступний за посиланням.

Зберіть систему безпеки за 2 хвилини

Конфігуратор допоможе підібрати комплект пристроїв для захисту дому та бізнесу, враховуючи кількість приміщень, розміри ділянки та вимоги до безпеки. Використовуйте конфігуратор, щоб розрахувати бюджет, зробити замовлення у сертифікованого партнера Ajax або отримати консультацію.
Почати

Рекомендовані товари

Інтелектуальна централь системи безпеки

Датчик руху з фотокамерою

Бездротовий димо-тепловий датчик із сиреною

Ретранслятор для системи безпеки Ajax ReX 2

З’єднувальний прилад над фізичним шаром мережі називається ретранслятором. Пристрій використовується для з’єднання двох однакових мережевих ліній. Основне його завдання полягає в розширенні відстані передавання мережі шляхом переадресування або ретрансляції сигналів. Ретранслятор – це прилад фізичного шару моделі OSI мережевого обладнання, яке відновлює сигнали.

Ретранслятор є простим приладом з’єднання, призначеним для збільшення відстані мережі в середовищі локального зв’язку. Він працює у фізичному шарі OSI. Ретранслятор може регенерувати та посилювати сигнал на лінії.

Для чого використовується ретранслятор в сигналізації

Ретранслятор системи безпеки з’єднує мережеві лінії, які використовуються для обміну фізичними сигналами між двома мережевими вузлами. Ретранслятор – найпростіше мережеве обладнання для з’єднання, яке часто завершує функцію фізичного шару. Він відповідає за передавання даних бітом на фізичному шарі двох вузлів, і реплікує сигнал, конфігурує та посилює його, для розширення довжини мережі. При втраті, потужність сигналу лінії буде знижуватися, а коли вона послабиться максимально, сигнал спотвориться і це призведе до помилки. Ретранслятор призначений для розв’язання проблем такого роду. Він завершує з’єднання фізичної схеми й підвищує рівень сигналу.

Як правило, обидва кінці ретранслятора сигналізації приєднані до одного носія, але деякі ретранслятори також можуть відповідати за роботу декількох приладів.

Бездротовий ретранслятор сигналу для охоронної системи Ajax ReX 2

Бездротовий ретранслятор сигналу Ajax ReX 2 збільшує дальність радіозв’язку охоронних приладів з контрольною панеллю вдвічі (працює з централями Ajax Hub 2, Hub 2 Plus). Ретранслятор Ajax також оснащений світловим індикатором працездатності приладу, портом Ethernet для приєднання по кабелю резервного каналу зв’язку з централлю та тампером.

ReX 2 – це проміжна ланка для приймання і передавання сигналів між підключеними до нього охоронними приладами та централлю. Бездротовий ретранслятор взаємодіє з контрольною панеллю і пристроями сигналізації по двосторонньому протоколу Jeweller на робочій частоті 868-868.6 МГц. Дальність зв’язку з централлю сягає до 1700 м та до 1700 м до детектора (залежить від виду). Такий принцип роботи дає можливість під’єднання бездротового датчика до контрольної панелі сигналізації на відстані до 3400 м.

Сигнали трансляції піддаються захисту від підроблення даних шифруванням. Пінгами з проміжками від 12 до 300 секунд здійснюється контроль стабільного зв’язку всіх пристроїв. Тривожний сигнал надходить на централь сигналізації менше ніж за 0.3 секунди.

Доступне віддалене тестування та налаштування бездротового ретранслятора Ajax ReX 2 через безплатний мобільний додаток Ajax. Приєднання до охоронної системи відбувається після зісканування QR коду на корпусі пристрою. Усі сповіщення надсилаються на мобільні телефони користувачів за допомогою push-повідомлень, SMS-повідомлень або дзвінків.

Завдяки тамперу на корпусі бездротового ретранслятора Ajax ReX 2, при спробі демонтувати або пошкодити пристрій зловмисників – користувач системи безпеки отримає відповідне повідомлення.

Електроживлення до ретранслятора надходить від мережі AC 110-240V, 50/60 Гц або 12 В з 12V PSU для Hub 2 / Hub 2 Plus / ReX 2. Резервним джерелом живлення є акумулятор 2 А/ч Li-Ion, який підтримує автономну роботу бездротового ретранслятора до 38 годин. Корпус пристрою для сигналізації виготовлений з міцного пластику чорного або білого кольору в мінімалістичному дизайні.

Основне призначення бездротового ретранслятора для охоронної системи Ajax – ReX 2

Бездротовий ретранслятор сигналу ReX 2 використовується для збільшення відстані передавання радіосигналу між пристроями охоронної сигналізації та контрольною панеллю.

Якщо приєднати до сигналізації Ajax 5 бездротових ретрансляторів ReX 2, можна розширити покриття її радіомережі на відстань до 35 км².

Бездротовий ретранслятор ReX 2 може працювати як додаткова інтелектуальна панель: пристрій здатний об’єднувати датчики в автономну групу і при втраті зв’язку з централлю сигналізації, він візьме керування на себе, активуючи сирени та інші сценарії автоматизації й інформування про події.

Основні можливості ретранслятора сигналізації Ajax ReX 2

Ретранслятор працює з детекторами Ajax MotionCam та Ajax MotionCam Outdoor, які підтримують фотоверифікацію тривог, що є основною відмінністю Ajax ReX 2 від його попередника Ajax ReX. Завдяки радіопротоколу Wings для передавання фотоверифікацій тривог та приєднання датчиків руху з вбудованою фотокамерою, можливості пристрою істотно розширюються.

Системи безпеки Ajax можна приєднати до пульта моніторингу спеціалізованої охоронної організації для вищого рівня контролю. Використання бездротового ретранслятора ReX 2 в сторонніх системах безпеки не передбачене.

Встановлення та налаштування ретранслятора в системі безпеки Ajax – ReX 2

Бездротовий ретранслятор для сигналізації ReX 2 варто встановлювати у місці з якісним прийманням сигналу від детекторів та контрольної панелі. У випадку якщо радіозв’язок із централлю неможливий – можна приєднати ретранслятор кабелем Ethernet. Встановлення доцільне всередині приміщень при температурі -10°С ~ +40°С.

Бездротовий ретранслятор сигналу ReX 2 від Ajax приєднується до охоронної системи через мобільний додаток, після зісканування на корпусі приладу QR коду. Ретранслятор буде готовий до роботи після перевірки працездатності і виконання сполучення з усіма охоронними пристроями за допомогою мобільного телефону. У додатку Ajax є можливість перевірити рівень сигналу, стан батареї, підключення мережі та зовнішнього живлення, а також стан тампера.

Монтаж бездротового ретранслятора здійснюється на кріплення SmartBracket. Пристрій Ajax ReX 2 варто встановлювати в прихованому від сторонніх очей місці, з високим рівнем сигналу.
