Характеристики

CoverPlate

Заглушка монтажної коробки

CoverPlate

Складові

Тримачі

CoverHolder [55]

cp-cover-holder
cp-cover-holder

CoverHolder vertical [55]

outlet-lan-core
cp-cover-holder

Кришки

SoloCover (CP)

Використовується, коли необхідно встановити заглушку як окремий пристрій.

solocover

SideCover (CP)

Використовується, коли необхідно встановити заглушку праворуч або ліворуч (зверху або знизу) від пристроїв.

sidecover

CenterCover (CP)

Використовується, коли необхідно встановити заглушку між пристроями.

centercover

Рамки

Рамки для двох, трьох, чотирьох і п’яти пристроїв Ajax — вбудованих розеток і вимикачів у будь-якій комбінації*.

Frame (2 seats)

frame

Frame (3 seats)

frame

Frame (4 seats)

frame

Frame (5 seats)

frame

Frame (2 seats) vertical

frame

Frame (3 seats) vertical

frame

Frame (4 seats) vertical

frame

Frame (5 seats) vertical

frame

* Комбінації з розумними розетками доступні тільки у горизонтальній орієнтації.

Конфігурації

Одинарна

CoverPlate встановлена як окремий пристрій.

configuration

Комбінована

CoverPlate встановлена в рамку Frame разом з розетками Ajax та/або вимикачами LightSwitch.

configuration
configuration

Кольори кришок

Чорний (Black)

RAL 9005

color

Графіт (Graphite)

RAL 7024

color

Білий (White)

RAL 9003

color

Слонова кістка (Ivory)

RAL 1013

color

Димний (Fog)

RAL 7047

color

Устричний (Oyster)

RAL 9002

color

Сірий (Gray)

RAL 7004

color

Оливковий (Olive)

RAL 7044

color

Кольори RAL максимально наближені до реального кольору. Однак вони можуть дещо відрізнятися, тому, будь ласка, використовуйте їх лише як орієнтир для вибору кольору.

Рекомендації

Пристрій призначений лише для встановлення в приміщенні. Встановлювати пристрій має професійний електрик.

Робочі параметри

Діапазон робочих температур

від –10 °C до +40 °C

Допустима вологість

до 75% без утворення конденсату

Клас захисту

IP20

Розміри

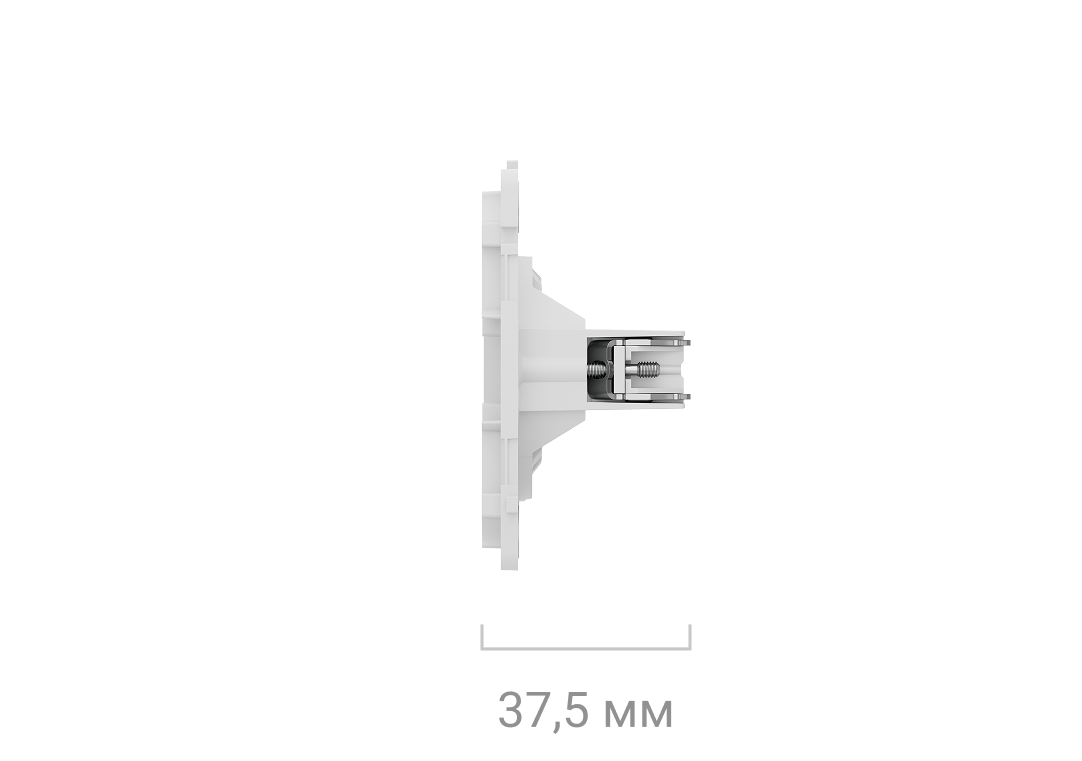

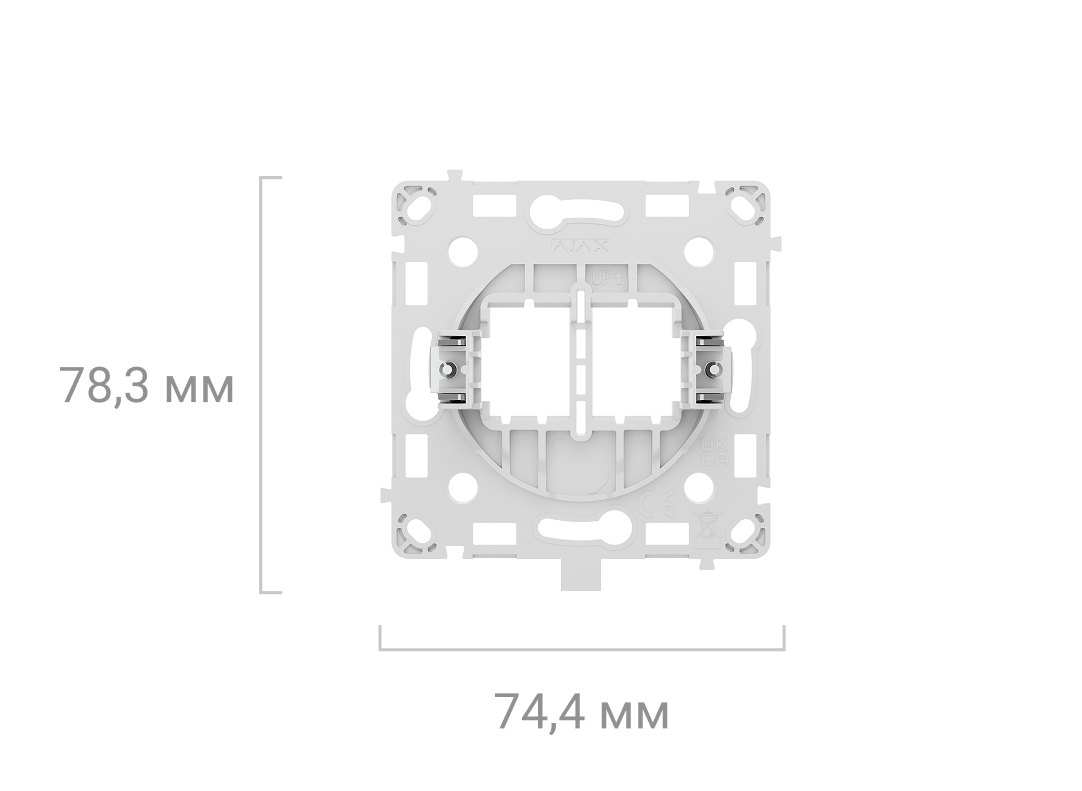

CoverHolder [55]

78,3 × 74,4 × 37,5 мм

cp-cover-holder
cp-cover-holder

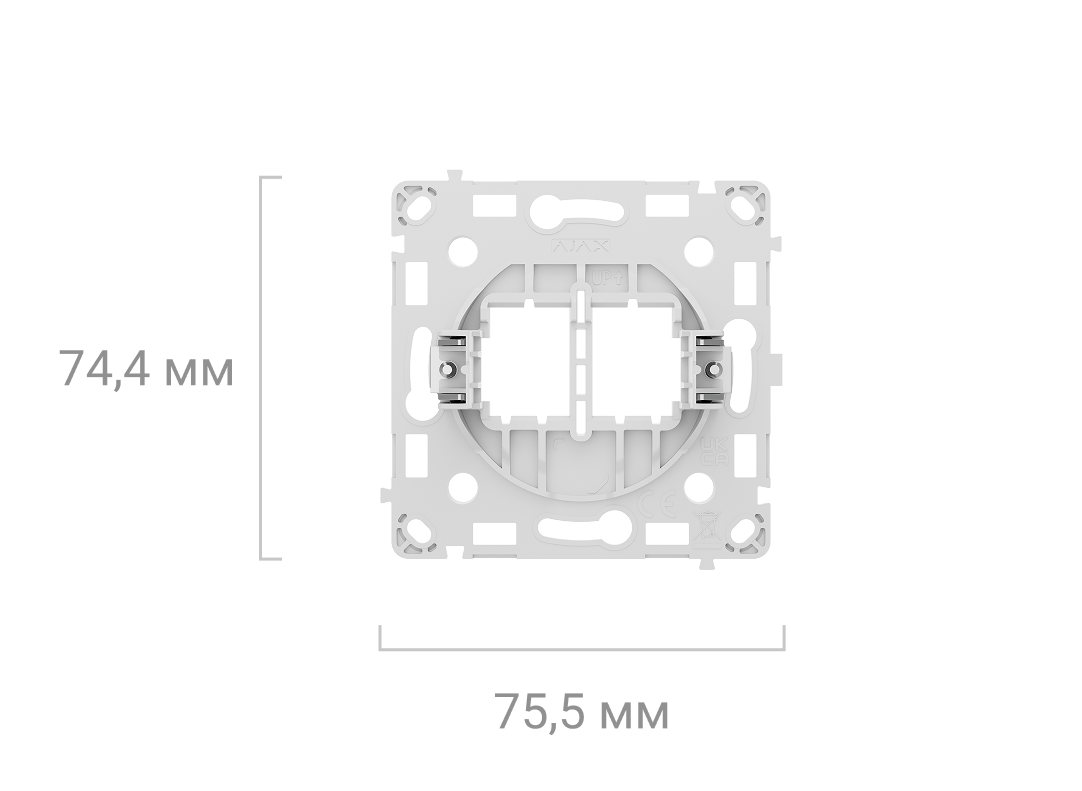

CoverHolder vertical [55]

74,4 × 75,5 × 37,5 мм

outlet-lan-core
outlet-lan-core

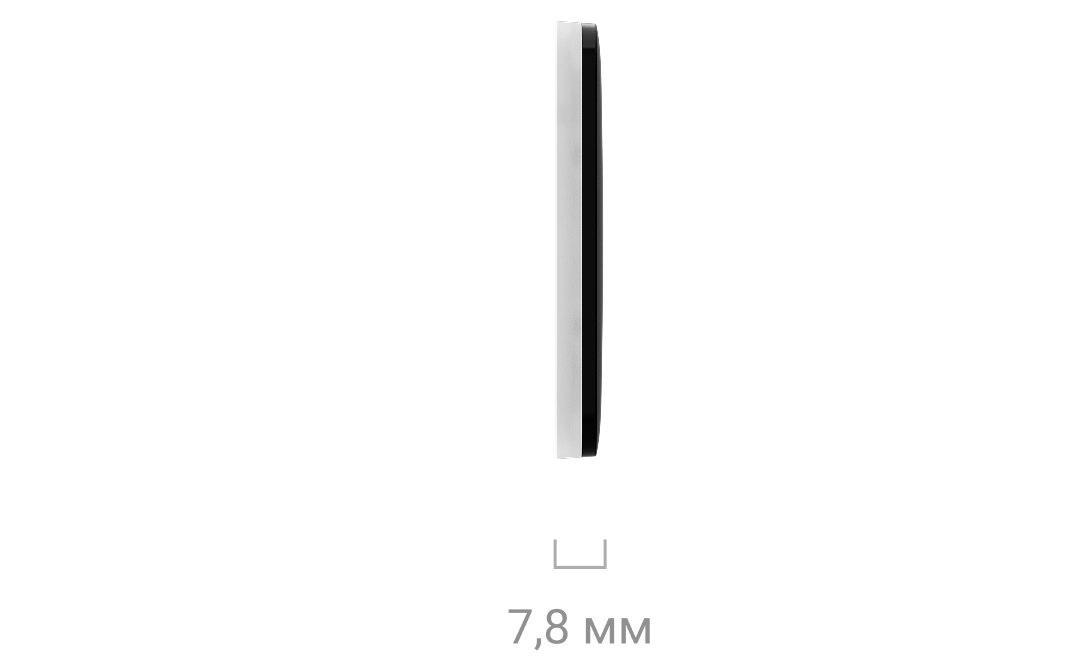

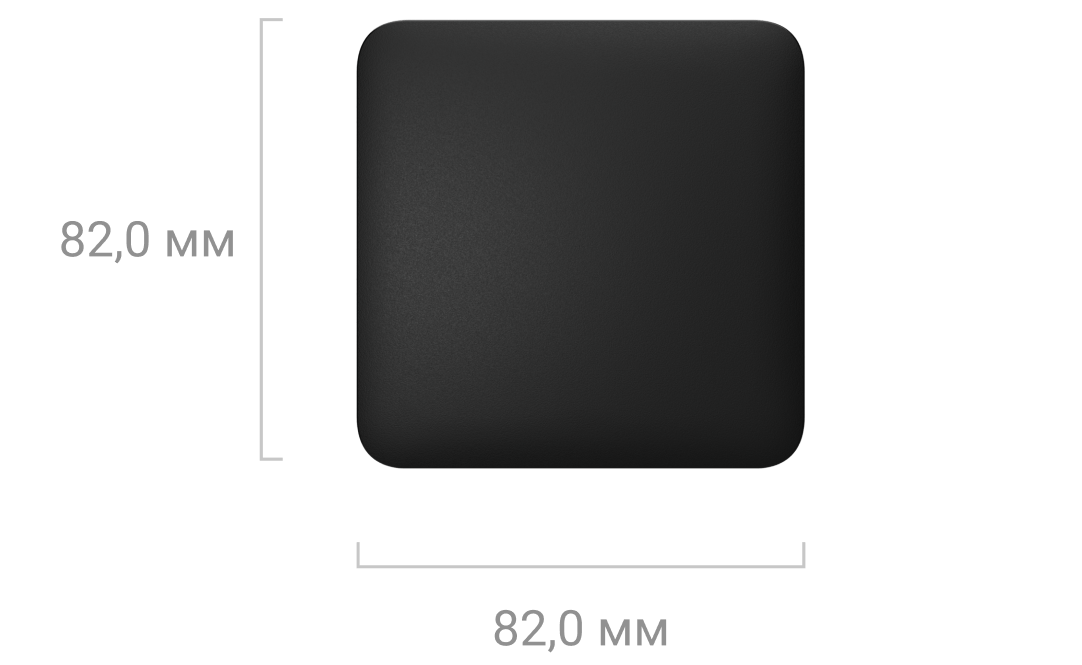

SoloCover (CP)

82,0 × 82,0 × 7,8 мм

solocover
solocover

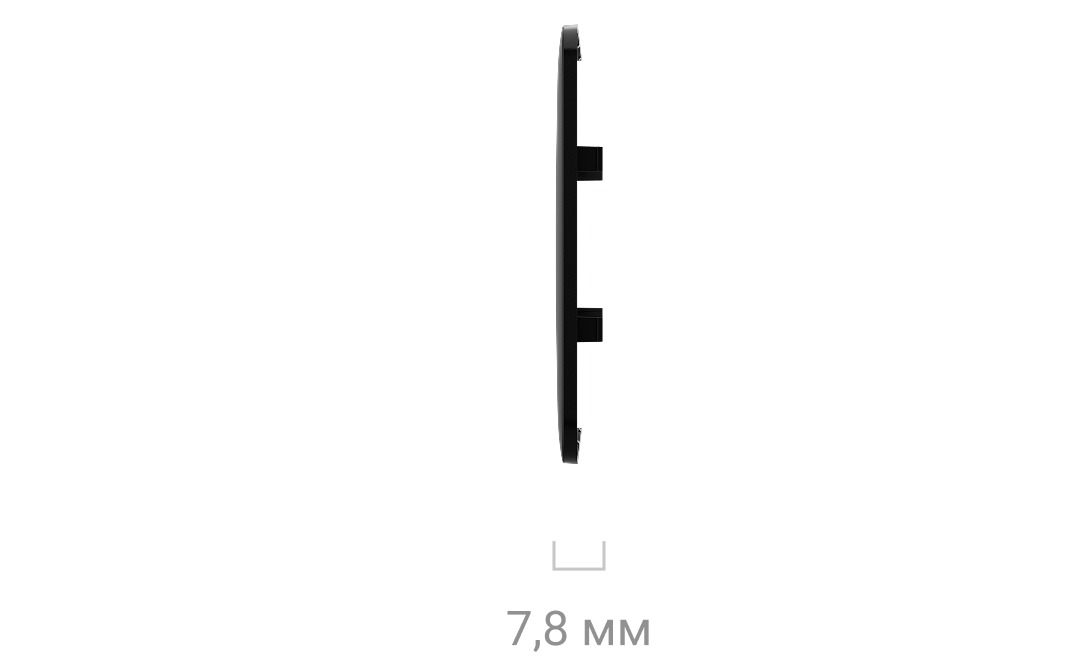

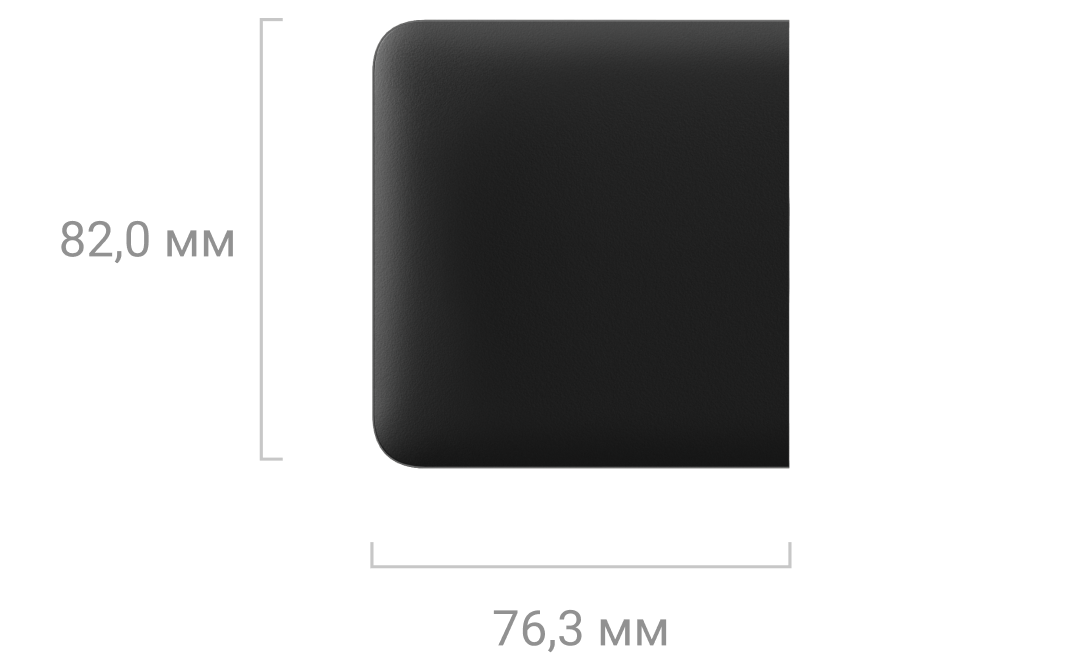

SideCover (CP)

82,0 × 76,3 × 7,8 мм

sidecover
sidecover

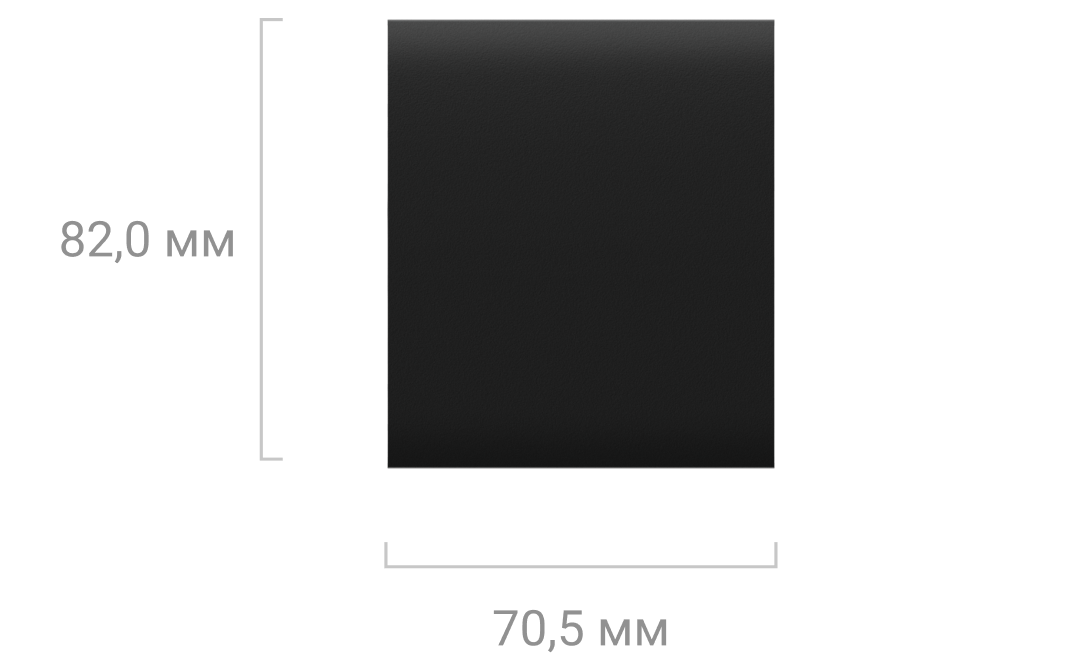

CenterCover (CP)

82,0 × 70,5 × 7,8 мм

cp-centercover
cp-centercover

Рамки

Frame (2 seats) — 82,8 × 153,5 × 6,3 мм

frame
frame

Frame (3 seats) — 82,8 × 224,5 × 6,3 мм

frame
frame

Frame (4 seats) — 82,8 × 295,5 × 6,3 мм

frame
frame

Frame (5 seats) — 82,8 × 366,5 × 6,3 мм

frame
frame

Frame (2 seats) vertical — 153,5 × 82,8 × 6,3 мм

frame
frame

Frame (3 seats) vertical — 224,5 × 82,8 × 6,3 мм

frame
frame

Frame (4 seats) vertical — 295,5 × 82,8 × 6,3 мм

frame
frame

Frame (5 seats) vertical — 366,5 × 82,8 × 6,3 мм

frame
frame

Вага

CoverHolder [55]

27,5 г

CoverHolder vertical [55]

27,6 г

SoloCover (CP)

15,5 г

SideCover (CP)

13,3 г

CenterCover (CP)

13,0 г

Рамки

Frame (2 seats) — 16 г
Frame (2 seats) vertical — 16 г
Frame (3 seats) — 22 г
Frame (3 seats) vertical — 22 г
Frame (4 seats) — 28 г
Frame (4 seats) vertical — 28 г
Frame (5 seats) — 34 г
Frame (5 seats) vertical — 34 г

Комплектація

CoverPlate — збірний пристрій. Всі компоненти купуються окремо.

Сертифікація та відповідність стандартам

CoverPlate

CoverPlate

device
CoverHolder [55]

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
Frame

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
CoverHolder vertical [55]

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
Frame vertical

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
SoloCover (CP)

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
CenterCover (CP)

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
SideCover (CP)

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
SurfaceBox [55]

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Директива щодо низьковольтного обладнання (LVD)

Сертифікат виданий SLG-CPC Testlaboratory Co., Ltd

EN IEC 60670-1:2021+A11:2021

Додаткова інформація

Відповідність стандартам

Дізнатися більше

Гарантія

24 місяці

Дізнатися більше

Інструкція з використання

Дізнатися більше
