Характеристики

EN54 Fire Hub Jeweller

Бездротовий прилад приймально-контрольний пожежний (ППКП) з підтримкою пристроїв для захисту від вторгнення

EN54 Fire Hub Jeweller

Сумісність пристроїв

Можливості

Пристрої

до 200

Підтримує пристрої Ajax з лінійки продуктів EN54, бездротові пристрої для захисту від вторгнення та кнопки з механізмом скидання для активації пожежної тривоги вручну. Зокрема, до 10 сирен або клавіатур з вбудованим зумером і до 5 ретрансляторів EN54 Fire ReX Jeweller.

Пожежні зони

до 40

Оповіщає про пожежу в окремих зонах. Кожна зона може включати кілька кімнат.

Відеореєстратори Ajax

до 36

Камери Ajax

до 224 через відеореєстратори Ajax та до 492 автономних

IP-камери сторонніх виробників

до 10 за використання RTSP через SDK
до 224 за використання ONVIF через відеореєстратори Ajax

Користувачі

до 200

  • Будь-яка кількість користувачів із правами адміністратора в межах ліміту хаба.
  • PRO-акаунти для інженерів монтажу.
  • PRO-акаунти для монтажних та моніторингових компаній.
  • Керування доступами користувачів.

Сценарії автоматизації

до 64

  • За тривогою.
  • За розкладом.
  • За зміною режиму охорони.
  • За температурою, вологістю, концентрацією CO2.
  • За натисканням Button.
  • За натисканням LightSwitch.

Групи охорони

до 80

Журнал подій

до 5 000 подій

Події пожежної сигналізації. Можна переглянути на дисплеї ППКП. Події зберігаються на енергонезалежній вбудованій флешпам'яті.

до 500 подій

Події пожежної, охоронної сигналізації та інші події системи. Можна переглянути в стрічці подій у застосунках Ajax.

Звʼязок

Технологія зв’язку Jeweller

Пропрієтарна бездротова технологія звʼязку для передавання команд, тривог і подій.

Особливості:

  • Двосторонній зв’язок.
  • Передовий захист від саботажу.
  • Блокове шифрування з плаваючим ключем.
  • Миттєві сповіщення.
  • Дистанційне керування та налаштування в застосунках Ajax.

Діапазони радіочастот

866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц

Залежить від регіону продажу.

Максимальна ефективна випромінювана потужність (ERP)

до 20 мВт

Автоматичне регулювання потужності для зниження енергоспоживання та радіозавад.

Модуляція радіосигналу

GFSK

Дальність радіозв’язку

до 1800 м

Між ППКП та доданими на нього пристроями за відсутності перешкод. Максимальна дальність залежить від характеристик доданого пристрою.

Шифрування радіозв’язку

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню

Технологія зв’язку Wings

Пропрієтарна бездротова технологія звʼязку для передавання фотоверифікації та оновлення прошивки.

Особливості:

  • Двосторонній зв’язок.
  • Передовий захист від саботажу.
  • Блокове шифрування з плаваючим ключем.
  • Повторне завантаження пакетів даних у разі збоїв під час передавання.
  • Підтвердження доставлення фото.

Діапазони радіочастот

866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц

Залежить від регіону продажу.

Дальність радіозв’язку

до 1800 м

Між ППКП та доданими на нього пристроями за відсутності перешкод. Максимальна дальність залежить від характеристик доданого пристрою.

Шифрування радіозв’язку

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню

Канали звʼязку

Ethernet

1 розʼєм 8P8C

До 100 Мбіт/с.

ttx

Мобільний зв’язок

2 слоти для micro-SIM

Стільникові мережі

2G

GSM900/DCS1800 (B3/B8)

4G (LTE)

FDD B1/B3/B5/B7/B8/B20

ttx

Wi-Fi

802.11 b/g/n модуль

До 72 Мбіт/с.

Автоматичне перемикання між каналами зв’язку

  • Перемикання між Ethernet, Wi-Fi та SIM-картами — миттєво.
  • Перемикання між 4G (LTE), 3G і 2G мережами на одній SIM-карті — миттєво.
  • Перемикання між SIM-картами — до 4 хвилин.

Пріоритет каналів зв’язку

1. Ethernet
2. Wi-Fi
3. Мобільний звʼязок

Щоб підвищити надійність системи, канали зв’язку працюють паралельно. Більшість даних передається через Ethernet.

Сповіщення

Типи сповіщень

  • Push-сповіщення
  • SMS
  • Дзвінки

Типи подій

  • Тривоги
  • Сповіщення відеоспостереження
  • Несправності (для пристроїв пожежної сигналізації)
  • Несправності (для інших пристроїв Ajax)
  • Зміна режиму охорони
  • Системні події
  • Неохоронні сповіщення
  • Пристрої автоматизації
  • Сповіщення розумного замка
  • Натискання кнопки дзвінка

Типи сповіщень налаштовуються для кожного користувача.

ttx

Моніторинг

Підтримувані протоколи

  • SIA (DC-09)
  • SurGard (Contact ID)

Типи подій

  • Тривоги та події системи
  • Координати тривожної кнопки
  • Фотоверифікація

Керування системою пожежної безпеки

Індикація пожежних тривог та несправностей

  • дисплей
  • світлодіодна індикація
  • звукова індикація

Світлодіоди на передній панелі ППКП та вбудований зумер оповіщають про пожежні тривоги в зонах, несправності та стани системи. У випадку пожежі ППКП також активує пожежні світлозвукові оповіщувачі системи. На дисплеї ППКП завжди відображені стани системи та інформація про тривоги.

Керування пожежною безпекою

  • почати евакуацію
  • скинути тривогу
  • вимкнути динамік
  • вимкнути / увімкнути оповіщувачі
  • скасувати затримки (незабаром)
  • тест індикації

Користувач з відповідними правами може керувати пожежною сигналізацією.

Налаштування пожежної сигналізації

Користувач з відповідними правами може змінювати налаштування пожежної сигналізації на ППКП.

Журнал подій

Деталізований журнал пожежних тривог та подій. Максимальна кількість записів у журналі — до 5 000 подій.

Фотоверифікація

Види фотоверифікацій

  • Фото за тривогою
  • Фото за сценарієм
  • Фото за запитом
  • Фото за розкладом
  • Фото за зміною режиму охорони

Час доставлення фото

до 9 с

За початкових налаштувань

Роздільна здатність фото

до 960 × 720 пікселів

Залежить від датчика.

Кількість фото у серії

від 1 до 5 знімків

Додаткові можливості

Авторизація користувача

Для керування пожежною сигналізацією за допомогою сенсорного дисплея ППКП користувач повинен авторизуватися: ввести код або піднести до ППКП персональний пристрій доступу.

Способи авторизації

Безконтактне керування (незабаром)

DESFire® EV1, EV2

ISO14443-А (13,56 МГц)

Коди доступу

до 200 персональних кодів

По одному для кожного користувача. Визначає рівень доступу користувача для керування системою безпеки та пожежною сигналізацією.

Коди примусу

до 200 персональних кодів

По одному для кожного користувача.

Вбудований зумер

гучність від 60 дБ на відстані 1 м

Звукове оповіщення про пожежні тривоги.

гучність від 50 дБ на відстані 1 м

Звукове оповіщення про несправності.

Світлодіодна індикація

червоний

Для пожежних тривог.

жовтий

Для несправностей пристроїв, їх тестування або вимкнення.

зелений

Для індикації живлення.

ttx

Спеціальний інструмент (ключ)

Спеціальний інструмент відкриває замок для заміни перезарядної батареї та знімає пристрій з кріпильної панелі SmartBracket. Перезарядна батарея не входить до комплекту ППКП.

ttx

Дисплей

Діагональ

10,1

Тип матриці

IPS

Роздільна здатність

1024 × 600 пікселів

Сенсор

ємнісний

Налаштування підсвічування

Вручну змінюються за допомогою меню налаштувань на дисплеї ППКП.

Строк роботи підсвічування

50 000 годин

Гарантовано, якщо яскравість підсвічування встановлено на рівні 80%.

Мова інтерфейсу

Можна змінити за допомогою сенсорного екрана ППКП або налаштувань ППКП у застосунках Ajax.

Виходи

Вихід 1

Релейний вихід для оповіщення охоронної компанії у разі несправності в системі. Стан контакту за початкових налаштувань — нормально закритий (NC).

Вихід 2

Релейний вихід для оповіщення охоронної компанії у разі пожежної тривоги в системі. Стан контакту за початкових налаштувань — нормально відкритий (NO).

Режим роботи

бістабільний

Зовнішнє джерело живлення

10–30 В⎓

Реле не подає додаткове живлення на під’єднані до нього пристрої.

Середнє споживання

до 60 Вт

В режимі очікування.

Максимальне резистивне навантаження

до 2 А за 30 В⎓

Максимальне індуктивне/ємнісне навантаження

до 2 А за 30 В⎓

Рекомендації щодо встановлення

Пристрій призначений для використання лише в приміщенні.

Використовуйте GlandBox, якщо кабелі живлення та сигнальні кабелі не прокладені всередині стіни.

Пристрій працює від мережі 110–240 В~.

Захист від саботажу

Кнопка тампера

Сповіщення про несправність у разі спроби відірвати пристрій від поверхні або зняти його із кріпильної панелі.

Захист від підміни

автентифікація пристрою

Виявлення втрати звʼязку

від 36 с

Час виявлення залежить від налаштувань Jeweller.

Живлення

Зовнішнє

110–240 В, 50/60 Гц

До 0,48 А енергоспоживання від мережі.

Внутрішнє

7,4 В⎓, 5 А·год/10 А·год

Від перезарядної Li-ion батареї (не входить до комплекту): EN54 Internal Battery (24h) або EN54 Internal Battery (72h).

Автономна робота

Від внутрішньої батареї

до 24 годин

Від EN54 Internal Battery (24h) — не входить до комплекту. Час роботи розраховано за умови активації дисплея лише під час взаємодії та використання каналів звʼязку W-Fi, Ethernet і мобільного звʼязку (LTE).

до 72 годин

Від EN54 Internal Battery (72h) — не входить до комплекту. Час роботи розраховано за умови активації дисплея лише під час взаємодії та використання каналів звʼязку W-Fi, Ethernet і мобільного звʼязку (LTE).

Корпус

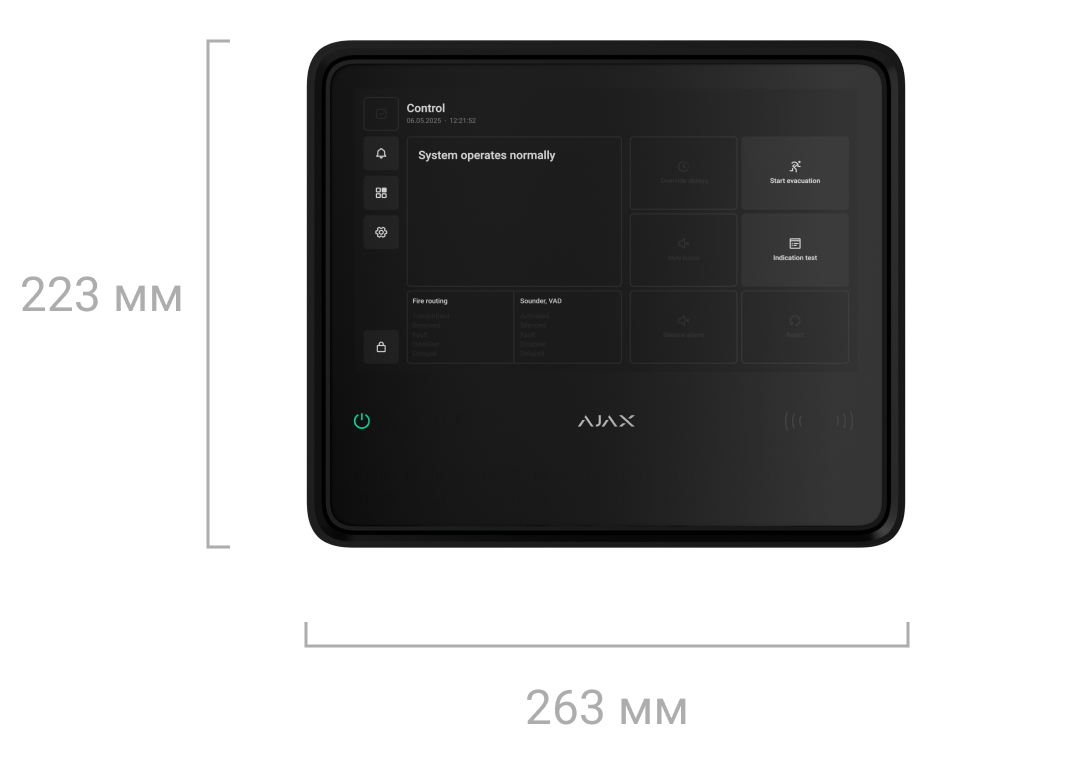

Розміри

263 × 223 × 54 мм

Вага

1526 г

Діапазон робочої температури

від –10 °C до +40 °C

Допустима вологість

до 75% без утворення конденсату

Клас захисту

IP20

Рейтинг горючості

UL 94 V-0

ttx
ttx

Колір

Чорний

ttx

Білий

ttx

Комплектація

EN54 Fire Hub Jeweller

Кріпильна панель SmartBracket

Монтажний комплект

Кабель Ethernet

Спеціальний інструмент (ключ)

Коротка інструкція

Редакція

1

Сертифікація та відповідність стандартам

EN54 Fire Hub Jeweller

EN54 Fire Hub Jeweller

Відповідність стандартам охоронної сигналізації

Сертифікат виданий TREZOR TEST s.r.o.

  1. EN 50131-1:2006/A1:2009/A2:2017/A3:2020
  2. EN 50131-3:2009
  3. EN 50131-5-3:2017
  4. EN 50131-6:2017/A1:2021
  5. EN 50131-10:2014
  6. EN 50136-1:2012/A1:2018
  7. EN 50136-2:2013
  8. PD 6662:2017

Клас захисту (SG)

Сертифікат виданий TREZOR TEST s.r.o.

2

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

  1. EN IEC 63000:2018

Директива щодо радіообладнання (RED)

Сертифікат виданий TIMCO Engineering, Inc.

  1. ETSI EN 301 908-1 V15.2.1
  2. ETSI EN 301 908-13 V13.2.1
  3. ETSI EN 300 220-1 V3.1.1
  4. ETSI EN 300 220-2 V3.3.1
  5. ETSI EN 301 511 V12.5.1
  6. ETSI EN 300 328 V2.2.2
  7. ETSI EN 300 330 v2.1.1
  8. EN 18031-1:2024
  9. EN 18031-2:2024

Директива щодо електромагнітної сумісності (EMC)

Сертифікат виданий TIMCO Engineering, Inc.

  1. ETSI EN 301 489-1 V2.2.3
  2. ETSI EN 301 489-3 V2.3.2
  3. ETSI EN 301 489-17 V3.3.1
  4. ETSI EN 301 489-52 V1.3.1
  5. EN 55032:2015+A11:2020
  6. EN 55035:2017+A11:2020
  7. EN IEC 61000-3-2:2019+A1:2021+ A2:2024
  8. EN 61000-3-3:2013+A1:2019+A2:2021

Директива щодо низьковольтного обладнання (LVD)

Сертифікат виданий TIMCO Engineering, Inc.

  1. EN IEC 62368-1:2024+A11:2024
  2. EN IEC 62311:2020

Кліматичний клас по EN 50131

Сертифікат виданий TREZOR TEST s.r.o.

  1. ||

PSTI UK

  1. Schedule 1

Регламент будівельних виробів (CPR)

Сертифікат виданий Dedal Attestation & Certification LTD

  1. EN 54-2:1997
  2. EN 54-2:1997/AC:1999
  3. EN 54-2:1997/A1:2006
  4. EN 54-4:1997/AC:1999/A1:2002/A2:2006
  5. EN 54-4:1997/AC:1999
  6. EN 54-4:1997/A1:2002
  7. EN 54-4:1997/A2:2006
  8. EN 54-21:2006
  9. EN 54-25:2008
  10. EN 54-25:2008/AC:2012
