LightSwitch (Dimmer) Jeweller
Бездротовий розумний сенсорний димерний вимикач світла
yA5lgs
9td1WlСкладові
Механізм димера
Керує живленням освітлювального приладу.
LightCore (Dimmer) Jeweller
LightCore (Dimmer) vertical Jeweller
Сенсорні панелі
SoloButton (Dimmer)
Використовується, коли необхідно встановити вимикач як окремий пристрій. SoloButton складається з передньої панелі та рамки.
CenterButton (Dimmer)
Використовується, коли необхідно встановити вимикач між пристроями.
CenterButton (Dimmer) vertical
Використовується, коли необхідно встановити вертикальний вимикач між пристроями.
SideButton (Dimmer)
Використовується, коли необхідно встановити вимикач праворуч або ліворуч від пристроїв.
SideButton (Dimmer) vertical
Використовується, коли необхідно встановити вертикальний вимикач зверху або знизу від пристроїв.
Рамки
Рамки для двох, трьох, чотирьох і п’яти пристроїв Ajax — вбудованих вимикачів і розеток у будь-якій комбінації¹.
Frame (2 seats)
Frame (3 seats)
Frame (4 seats)
Frame (5 seats)
Frame (2 seats) vertical
Frame (3 seats) vertical
Frame (4 seats) vertical
Frame (5 seats) vertical
1 — Комбінації з розумними розетками доступні тільки у горизонтальній орієнтації.
Конфігурації
Одинарний
LightSwitch (Dimmer) Jeweller встановлений як окремий пристрій.
Комбінований
LightSwitch (Dimmer) Jeweller встановлений у рамку Frame разом з іншими розумними вимикачами Ajax та/або розетками Outlet Jeweller.
Кольори сенсорних панелей
Чорний (Black)
RAL 9005
Графіт (Graphite)
RAL 7024
Білий (White)
RAL 9003
Слонова кістка (Ivory)
RAL 1013
Димний (Fog)
RAL 7047
Устричний (Oyster)
RAL 9002
Сірий (Grey)
RAL 7004
Оливковий (Olive)
RAL 7044
Кольори RAL максимально наближені до реального кольору. Однак вони можуть дещо відрізнятися, тому, будь ласка, використовуйте їх лише як орієнтир для вибору кольору.
Звʼязок
Технологія зв’язку Jeweller
Пропрієтарна бездротова технологія звʼязку для передавання команд, тривог і подій.
Особливості:
- Двосторонній зв’язок.
- Передовий захист від саботажу.
- Блокове шифрування з плаваючим ключем.
- Миттєві сповіщення.
- Дистанційне керування та налаштування в застосунках Ajax.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Модуляція радіосигналу
GFSK
Дальність радіозв’язку
до 900 м
Між пристроєм і хабом (або ретранслятором) за відсутності перешкод.
Шифрування радіозв’язку
Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.
Радіочастотний гопінг
Для запобігання радіозавадам і глушінню.
Технологія зв’язку Wings
Пропрієтарна бездротова технологія звʼязку для оновлення прошивки.
Особливості:
- Двосторонній зв’язок.
- Передовий захист від саботажу.
- Блокове шифрування з плаваючим ключем.
- Повторне завантаження пакетів даних у разі збоїв під час передавання.
- Підтвердження доставлення пакетів даних.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Дальність радіозв’язку
до 900 м
Між пристроєм і хабом (або ретранслятором) за відсутності перешкод.
Шифрування радіозв’язку
Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.
Радіочастотний гопінг
Запобігає радіозавадам і глушінню.
Ключові можливості
Сценарії автоматизації
- реакції на зміну режиму охорони
- заплановані дії за розкладом
- реакції на тривоги
- за показником температури
- за показником вологості²
- за концентрацією CO₂ ²
- за натисканням іншого LightSwitch
- за натисканням Button/Button S
2 — Сценарії за показником вологості або концентрацією CO₂ можливі, якщо LifeQuality Jeweller додано до системи.
Робота без нейтралі
LightSwitch (Dimmer) Jeweller потребує лише фази живлення для роботи.
Потужність комутованого приладу
від 8 до 150 ВА
Регулювання яскравості
- тривалим натисканням на регулятор яскравості сенсорної панелі
- у застосунках Ajax
Система запамʼятовує встановлений рівень яскравості та відтворює його під час наступного ввімкнення.
Обмеження яскравості
- мінімальна — від 1% до 90%
- максимальна — від 11% до 100%
Запобігає мерехтінню лампи та засліпленню світлом на максимальному рівні яскравості.
Підсвічування
Опційне, можна вимкнути в налаштуваннях пристрою в застосунку Ajax.
Рекомендації
Пристрій призначений лише для встановлення у приміщенні.
Встановлювати пристрій має професійний електрик.
Захист від саботажу
Захист від підміни
автентифікація пристрою
Виявлення втрати зв’язку
через 36 с
Залежить від налаштувань Jeweller або Jeweller/Fibra.
Живлення
Напруга живлення
230 В, 50 Гц
Пристрій не потребує нейтралі для роботи.
Середнє споживання
до 250 мВт
Комутована потужність
8−150 ВА
Захист за струмом
більше ніж 0,75 А
У разі спрацювання захисту LightSwitch (Dimmer) Jeweller вимикає живлення та надсилає сповіщення в застосунки Ajax.
Захист за температурою
більше ніж +60 °C
У разі спрацювання захисту LightSwitch (Dimmer) Jeweller вимикає живлення та надсилає сповіщення в застосунки Ajax.
Підтримувані типи ламп
Лампа розжарювання
8−150 ВА
Світлодіодна лампа з підтримкою димування
8−150 ВА
Галогенна лампа
20−150 ВА
Рекомендації
Пристрій працює лише з одним типом освітлювальних приладів і не підтримує одночасну роботу з різними типами ламп.
Якщо під час під’єднання сумісний із LightSwitch (Dimmer) Jeweller освітлювальний прилад мерехтить або димер не працює, підʼєднайте Bypass (Dimmer) [ 55 ]. Байпас продається окремо.
Робочі параметри
Діапазон робочих температур
від –10 °C до +40 °C
Допустима вологість
до 75% без утворення конденсату
Клас захисту
IP20
Формфактор вимикача
європейського типу (55)
Розміри
Механізм димера

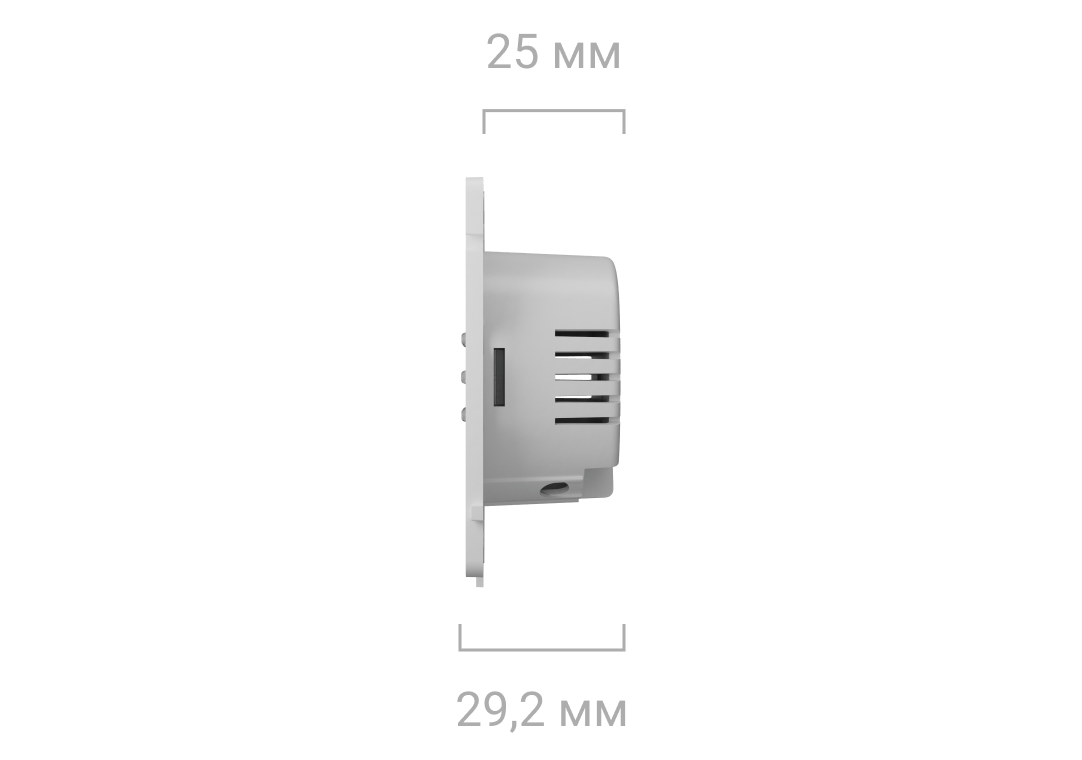

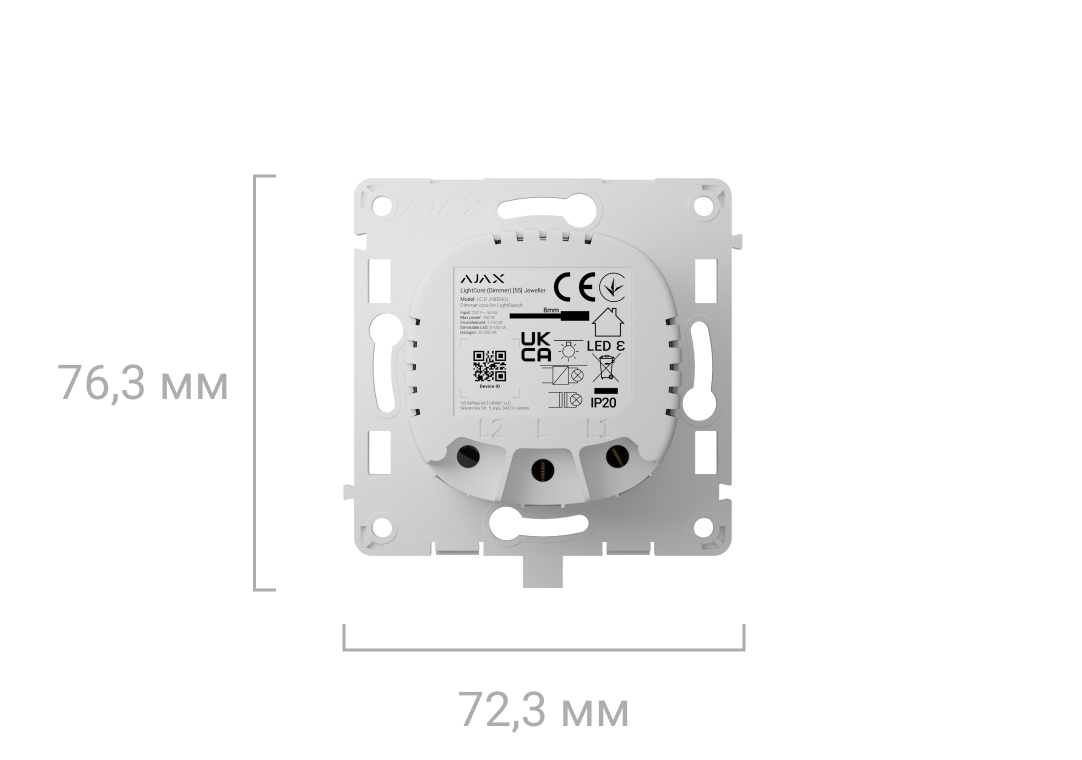

LightCore (Dimmer) Jeweller — 76,3 × 72,3 × 29,2 мм

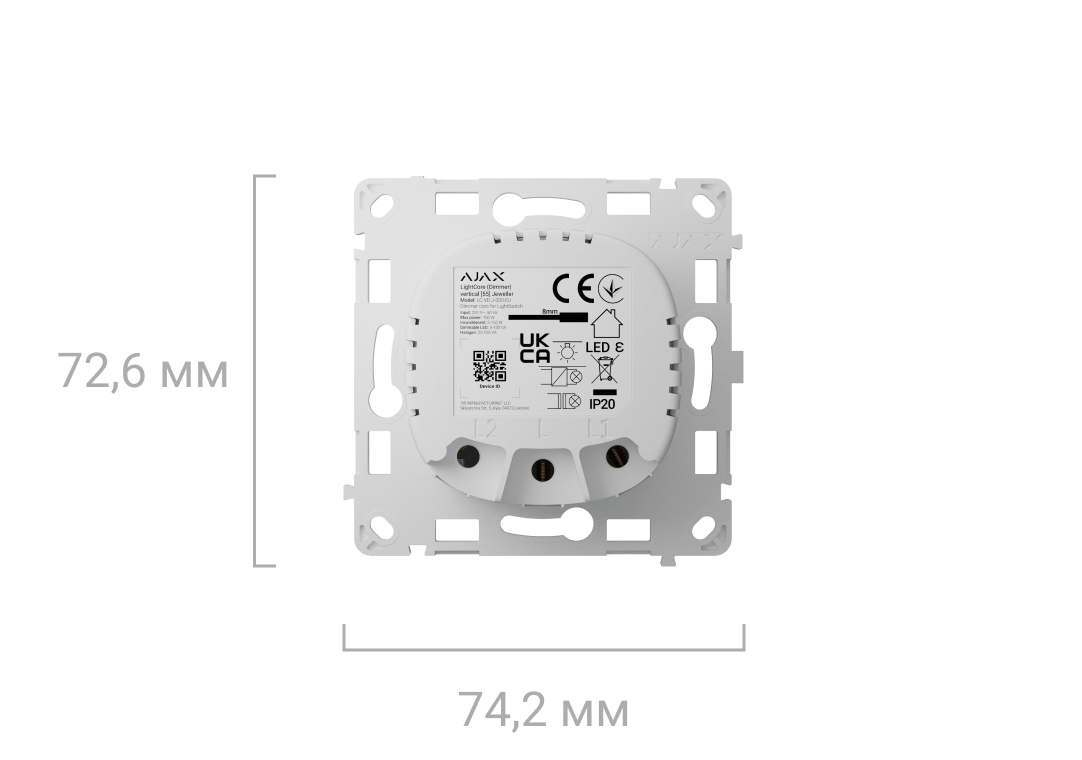

LightCore (Dimmer) vertical Jeweller — 74,2 × 72,6 × 31,7 мм

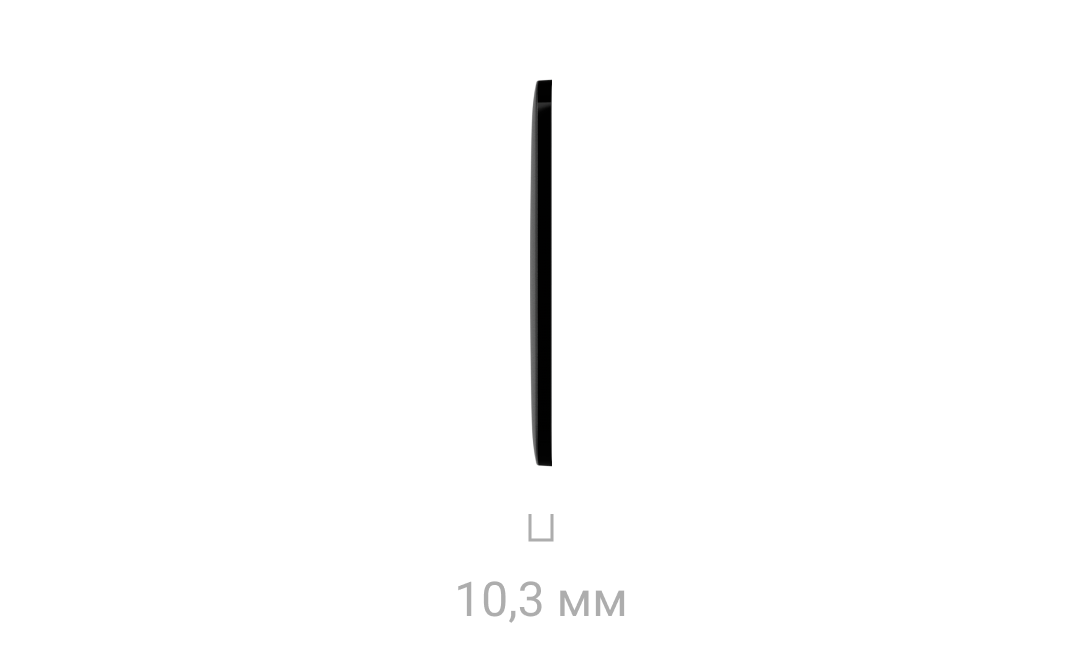

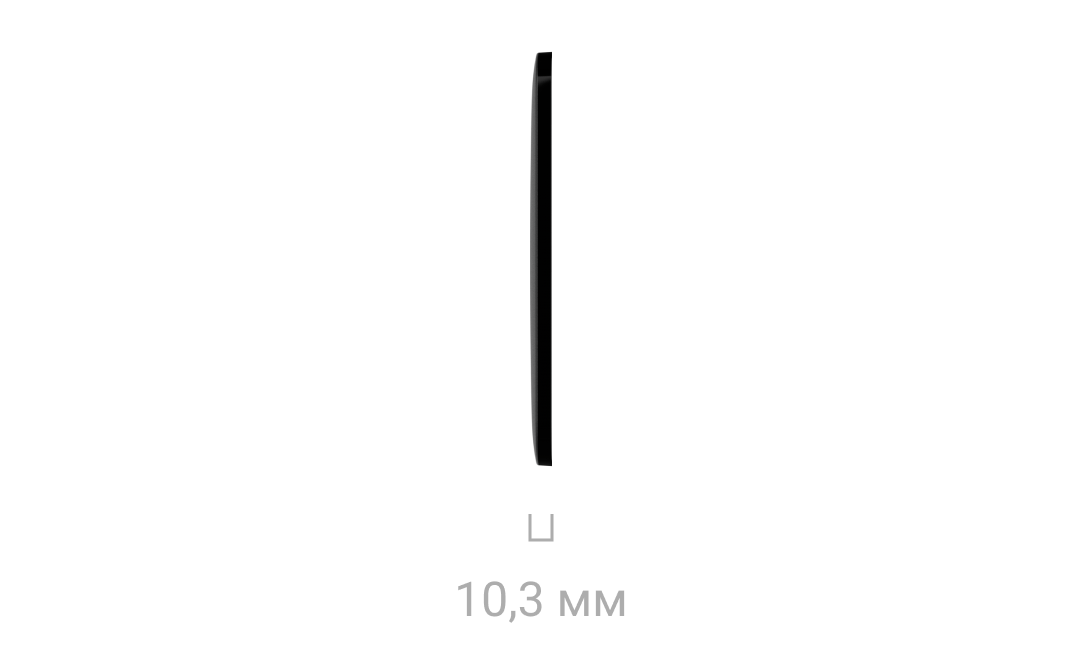

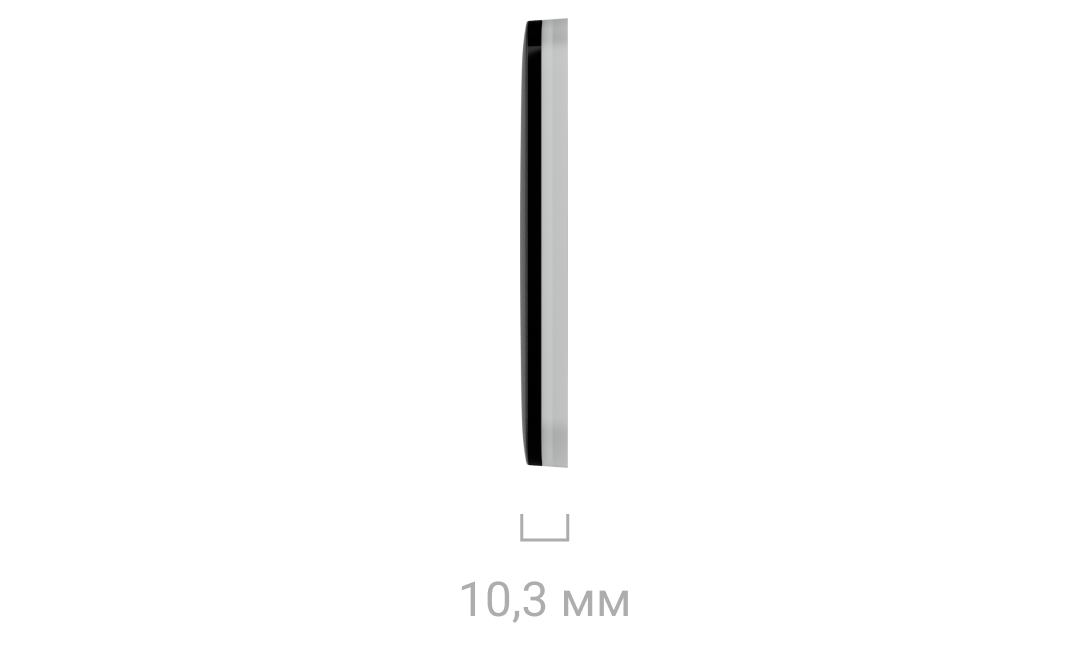

Сенсорні панелі

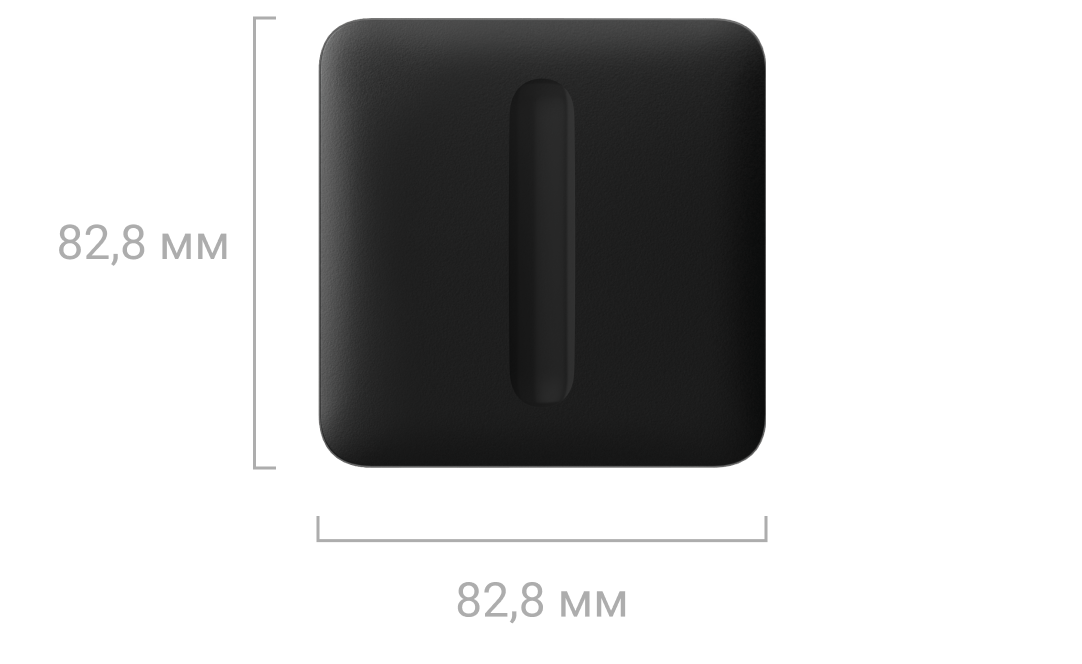

SoloButton (Dimmer) — 82,8 × 82,8 × 10,3 мм

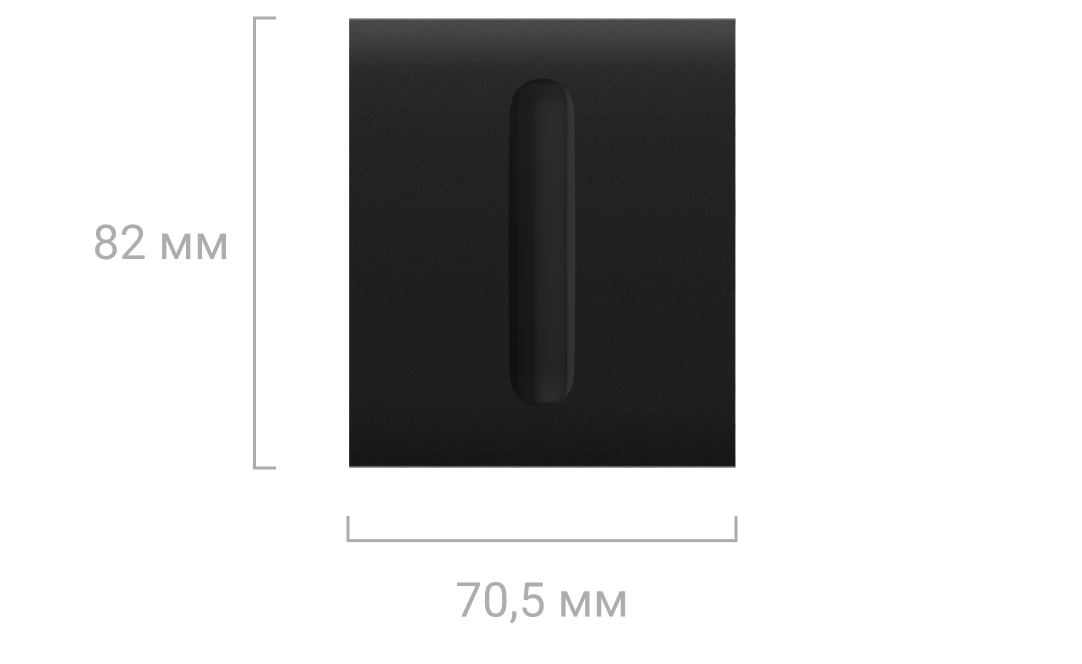

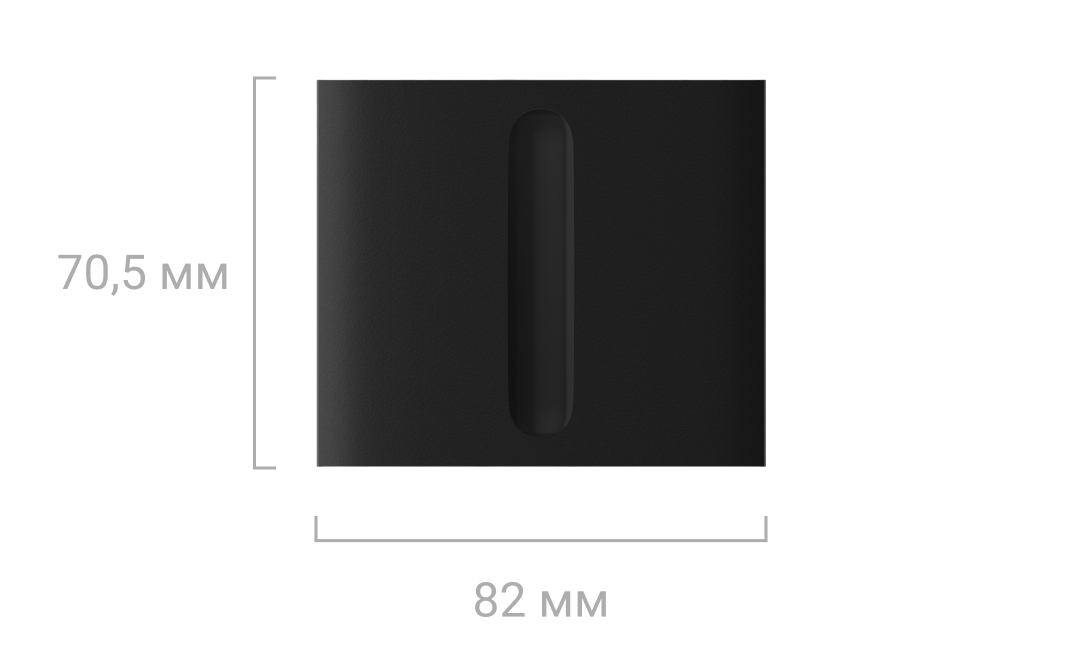

CenterButton (Dimmer) — 82 × 70,5 × 10,3 мм
CenterButton (Dimmer) vertical — 70,5 × 82 × 10,3 мм

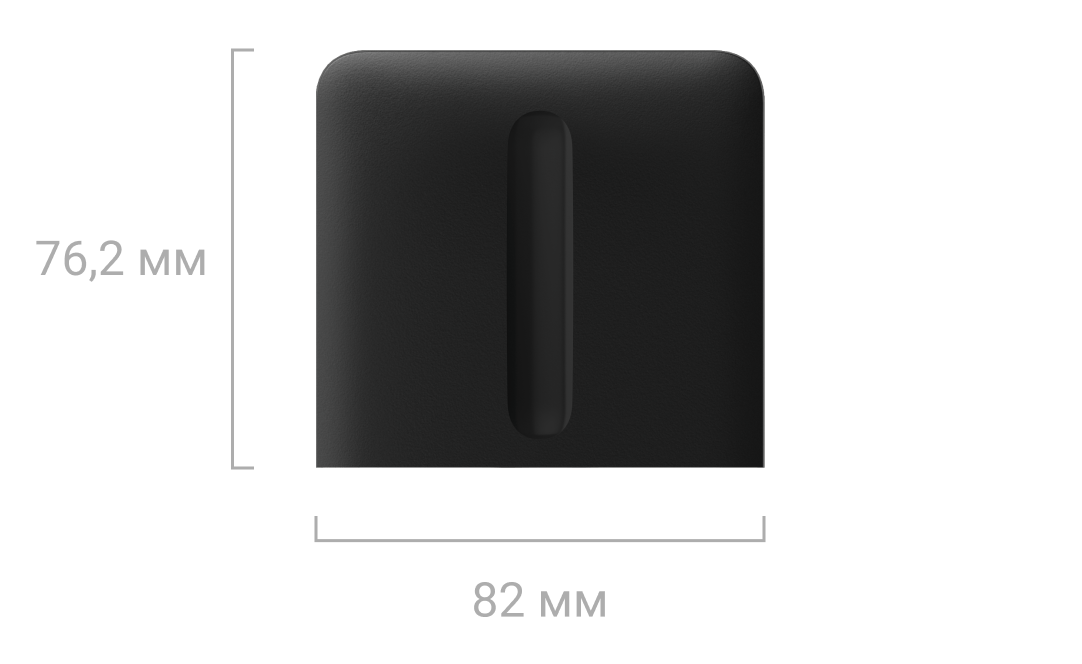

SideButton (Dimmer) — 82 × 76,2 × 10,3 мм

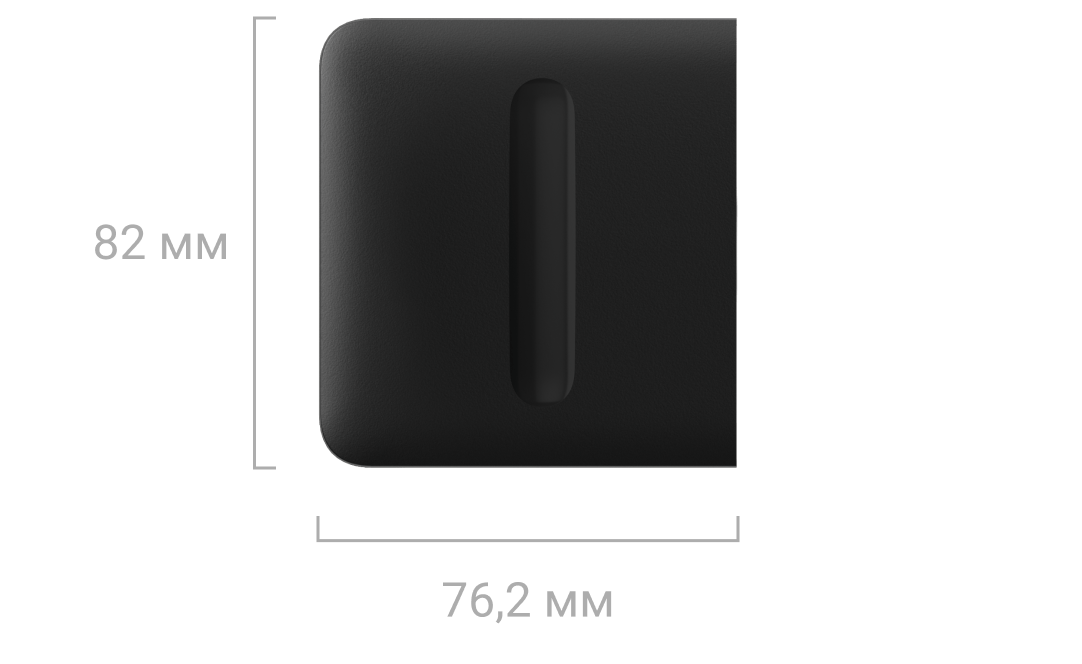

SideButton (Dimmer) vertical — 76,2 × 82 × 10,3 мм
Рамки
Frame (2 seats) — 82.8 × 153.5 × 6.3 mm
Frame (3 seats) — 82.8 × 224.5 × 6.3 mm
Frame (4 seats) — 82.8 × 295.5 × 6.3 mm
Frame (5 seats) — 82.8 × 366.5 × 6.3 mm
Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm
Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm
Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm
Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm
Вага
Механізм димера
LightCore (Dimmer) Jeweller — 46 г
LightCore (Dimmer) vertical Jeweller — 45 г
Сенсорні панелі
SoloButton (Dimmer) — 46 г
CenterButton (Dimmer) — 33 г
CenterButton (Dimmer) vertical — 33 г
SideButton (Dimmer) — 33 г
SideButton (Dimmer) vertical — 33 г
Рамки
Frame (2 seats) — 16 г
Frame (2 seats) vertical — 16 г
Frame (3 seats) — 22 г
Frame (3 seats) vertical — 22 г
Frame (4 seats) — 28 г
Frame (4 seats) vertical — 28 г
Frame (5 seats) — 34 г
Frame (5 seats) vertical — 34 г
Комплектація
LightSwitch — збірний пристрій. Усі компоненти продаються окремо та зʼєднуються між собою під час встановлення
hQt5e6
LightSwitch (Dimmer) Jeweller
LightSwitch (Dimmer) Jeweller
LightCore (Dimmer) [55] Jeweller
Директива щодо радіообладнання (RED)
Сертифікат виданий TIMCO Engineering, Inc.
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива щодо низьковольтного обладнання (LVD)
Сертифікат виданий TIMCO Engineering, Inc.
- EN 62479:2010
- EN IEC 60669-2-1:2022 + A11:2022
- EN 60669-2-5:2016
- EN 60669-1:2018
Директива щодо електромагнітної сумісності (EMC)
Сертифікат виданий TIMCO Engineering, Inc.
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
EN 55032:2015+A1:2020
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019+A1:2021
EN 61000-3-3:2013+A2:2021
Frame
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
LightCore (Dimmer) vertical [55] Jeweller
Директива щодо радіообладнання (RED)
Сертифікат виданий TIMCO Engineering, Inc.
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива щодо низьковольтного обладнання (LVD)
Сертифікат виданий TIMCO Engineering, Inc.
- EN 62479:2010
- EN IEC 60669-2-1:2022 + A11:2022
- EN 60669-2-5:2016
- EN 60669-1:2018
Директива щодо електромагнітної сумісності (EMC)
Сертифікат виданий TIMCO Engineering, Inc.
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
EN 55032:2015+A1:2020
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019+A1:2021
EN 61000-3-3:2013+A2:2021
Frame vertical
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
