Характеристики
Outlet (basic) [type E]
Вбудована розетка з заземленням
Складові
Механізм розетки
OutletCore (basic) [type E]
OutletCore (basic) vertical [type E]
Кришки
Усі кришки складаються з двох елементів однакового кольору: передньої панелі та кришки розетки.
SoloCover (basic) [type E]
Використовується, коли необхідно встановити розетку як окремий пристрій.
SideCover (basic) [type E]
Використовується, коли необхідно встановити розетку праворуч або ліворуч (зверху або знизу) від пристроїв.
CenterCover (basic) [type E]
Використовується, коли необхідно встановити розетку між пристроями.
Рамки
Рамки для двох, трьох, чотирьох і п’яти пристроїв Ajax — вбудованих розеток і вимикачів у будь-якій комбінації*.
Frame (2 seats)
Frame (3 seats)
Frame (4 seats)
Frame (5 seats)
Frame (2 seats) vertical
Frame (3 seats) vertical
Frame (4 seats) vertical
Frame (5 seats) vertical
* Комбінації з розумними розетками доступні тільки у горизонтальній орієнтації.
Конфігурації
Одинарна
Outlet (basic) [ type E ] встановлена як окремий пристрій.
Комбінована
Outlet (basic) [ type E ] встановлена в рамку Frame разом з іншими розетками Ajax та/або вимикачами LightSwitch.
Кольори кришок
Чорний (Black)
RAL 9005
Графіт (Graphite)
RAL 7024
Білий (White)
RAL 9003
Слонова кістка (Ivory)
RAL 1013
Димний (Fog)
RAL 7047
Устричний (Oyster)
RAL 9002
Сірий (Grey)
RAL 7004
Оливковий (Olive)
RAL 7044
Кольори RAL максимально наближені до реального кольору. Однак вони можуть дещо відрізнятися, тому, будь ласка, використовуйте їх лише як орієнтир для вибору кольору.
Рекомендації
Пристрій призначений лише для встановлення в приміщенні.
Встановлювати пристрій має професійний електрик.
Живлення
Напруга живлення
250 В~, 50/60 Гц
Максимальний струм навантаження
16 A
Комутована потужність
до 3,6 кВт (резистивне навантаження при 250 В~)
Клас захисту від ураження електричним струмом
Клас I (із заземлювальним контактом)
Робочі параметри
Діапазон робочих температур
від –10 °C до +40 °C
Допустима вологість
до 75% без утворення конденсату
Клас захисту
IP20
Розміри

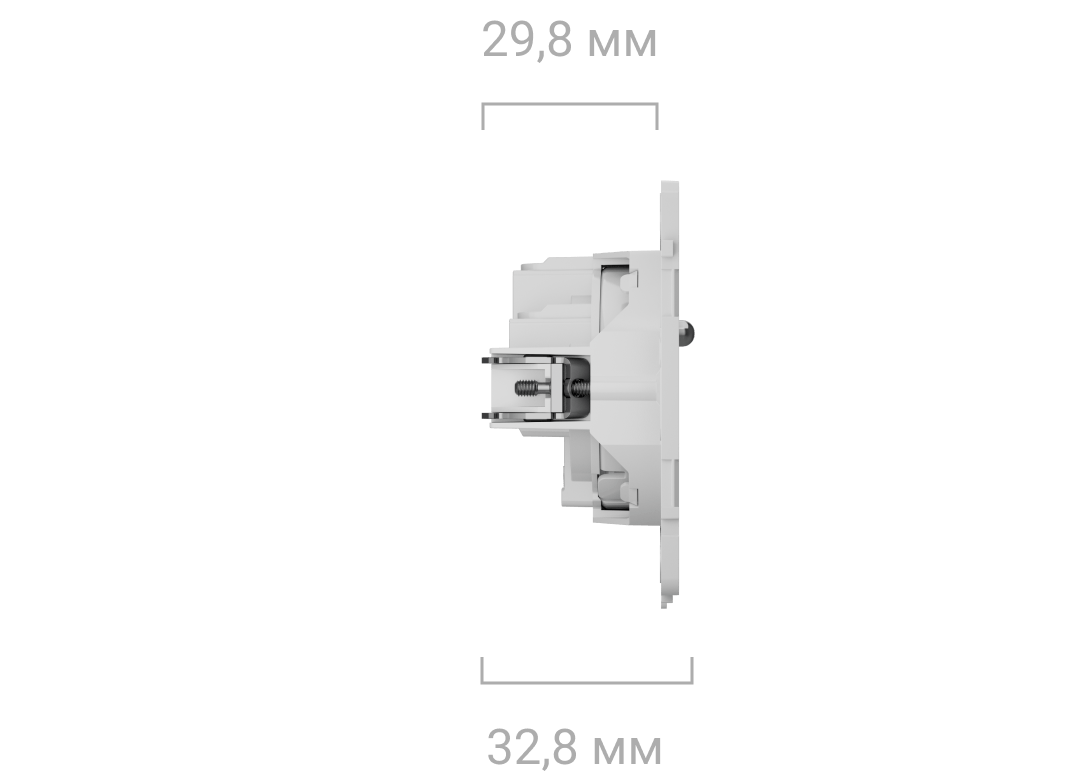

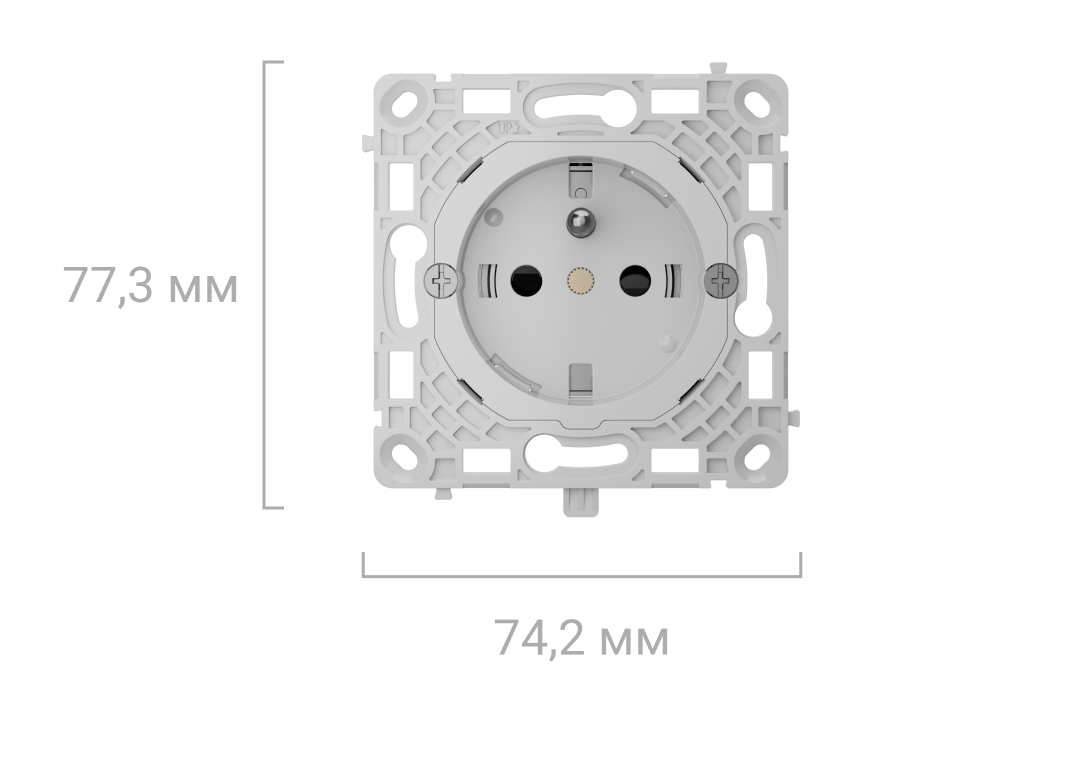

OutletCore (basic) [type E]
77,3 × 74,2 × 32,8 мм

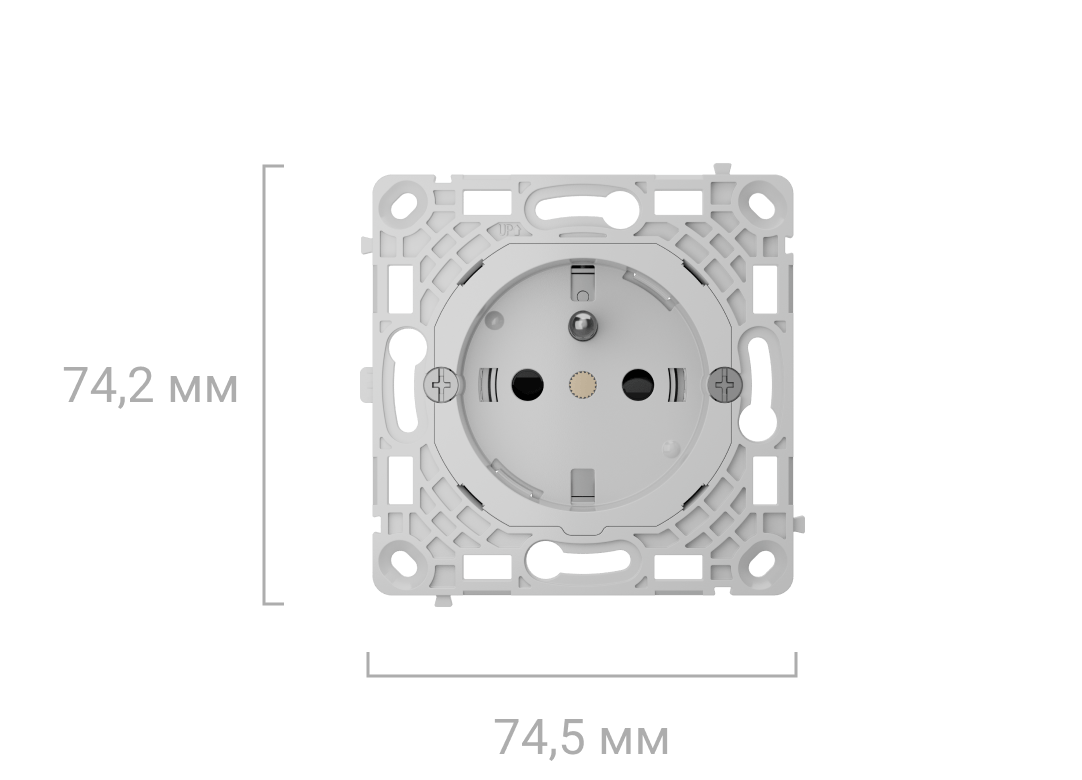

OutletCore (basic) vertical [type E]
74,2 × 74,5 × 32,8 мм

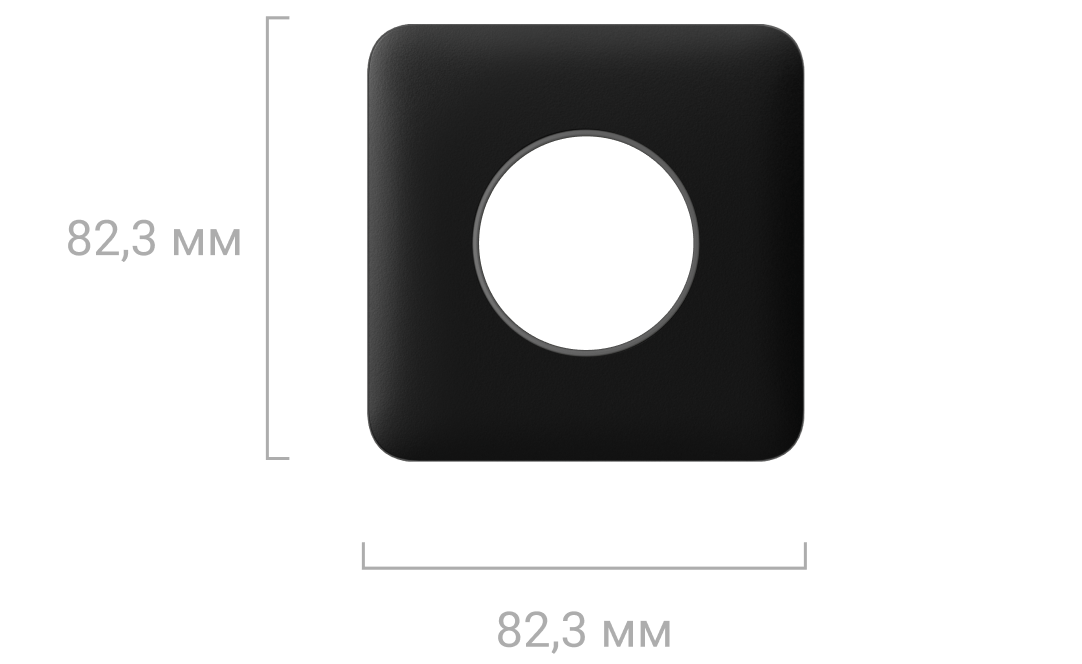

SoloCover (basic) [type E]

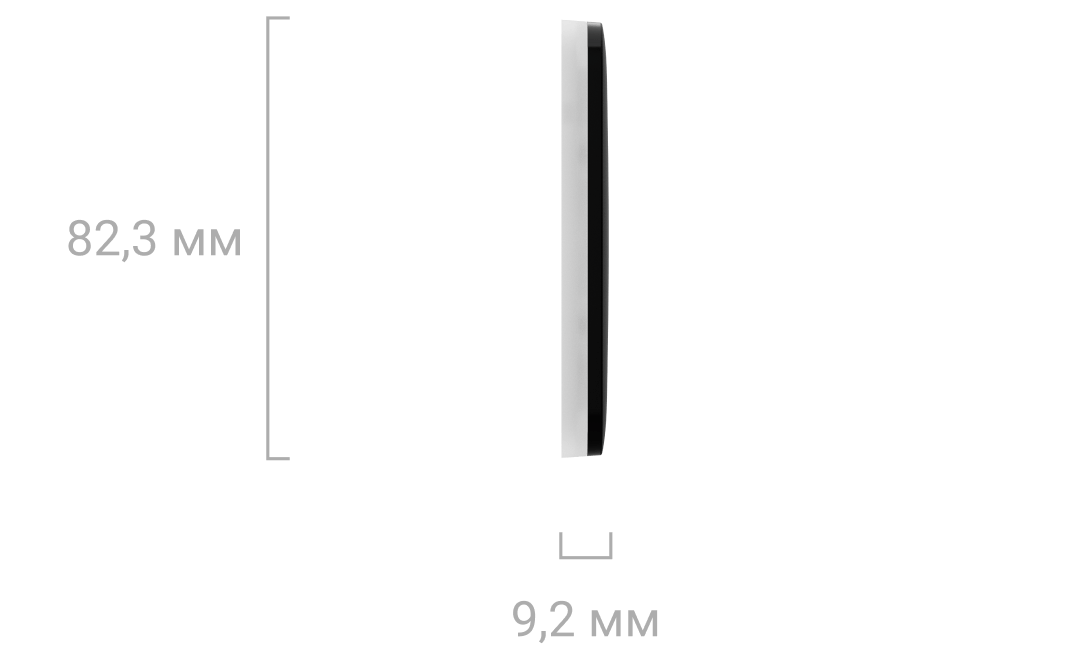

передня панель — 82,3 × 82,3 × 9,2 мм

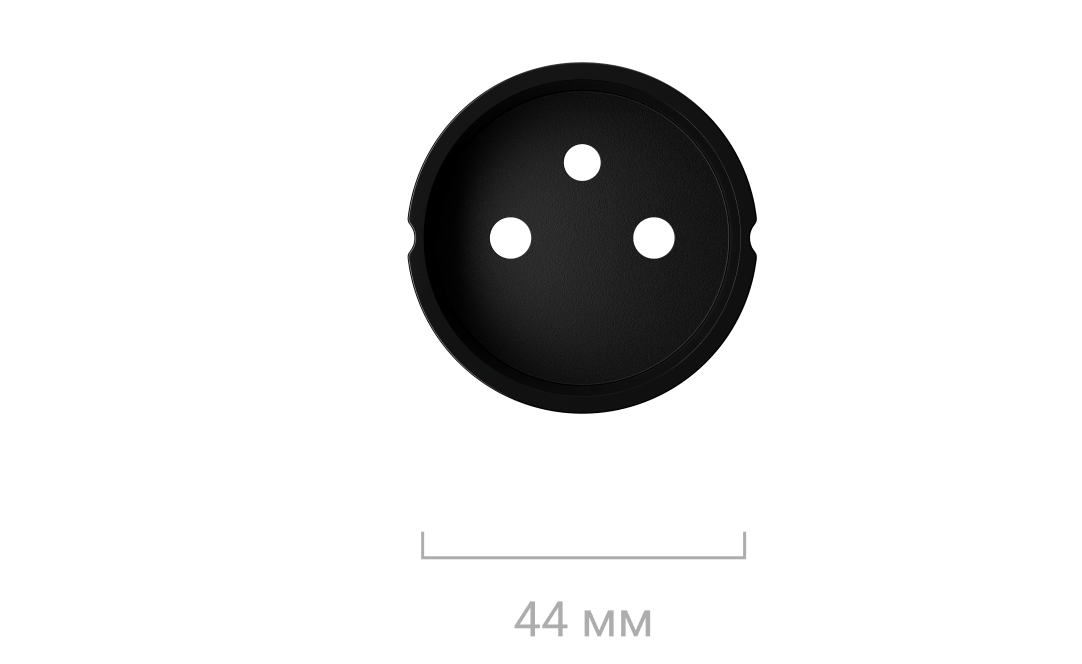

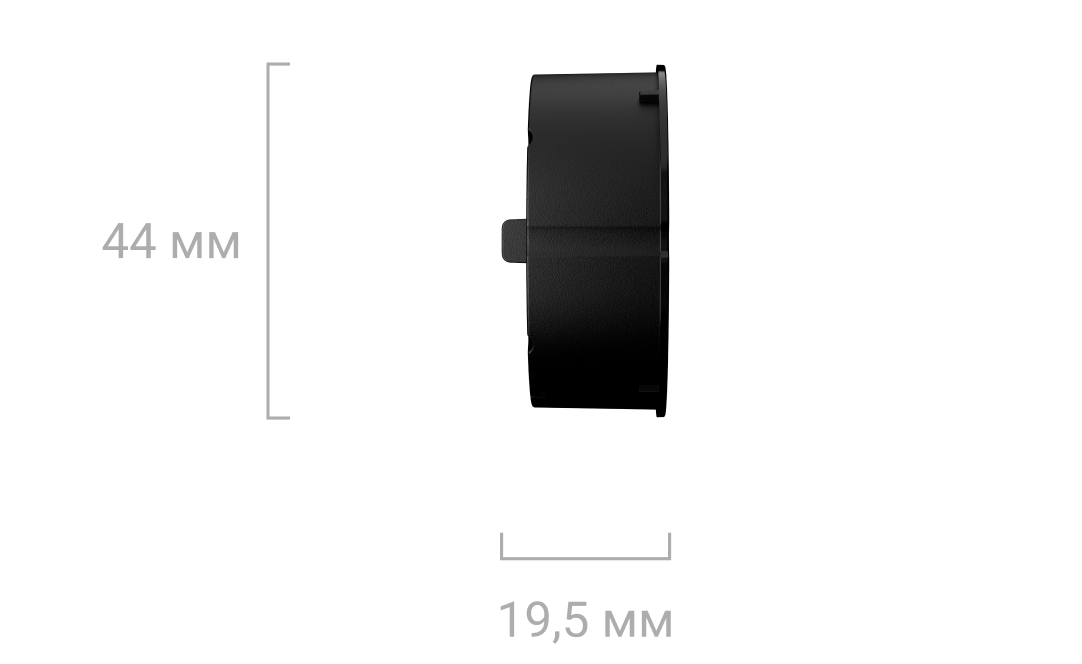

кришка розетки — 44 × 19,5 мм

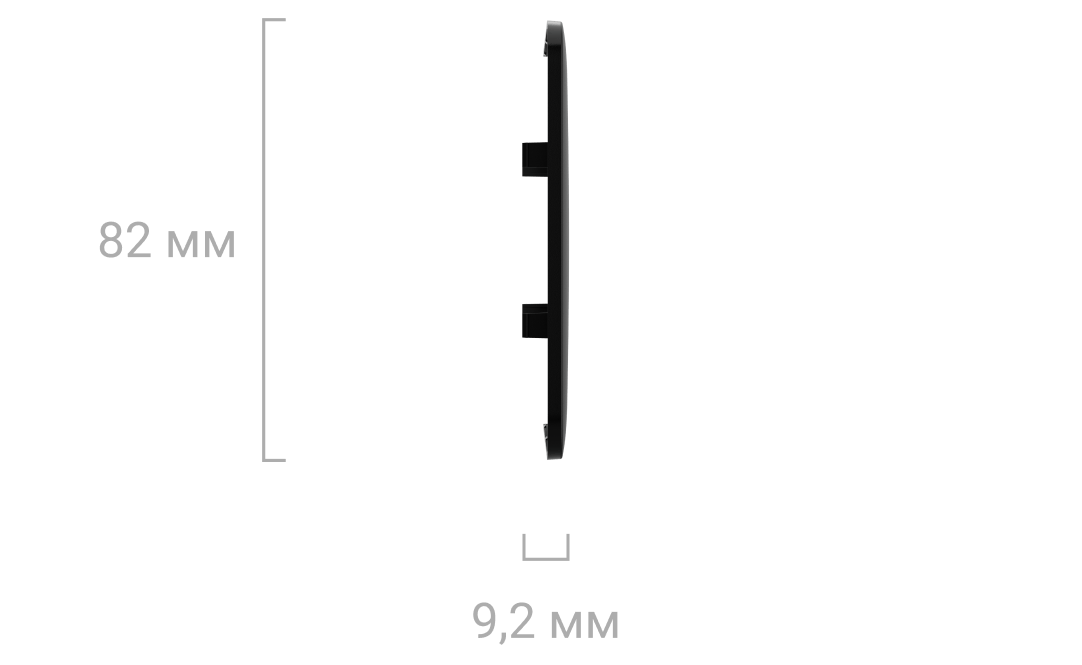

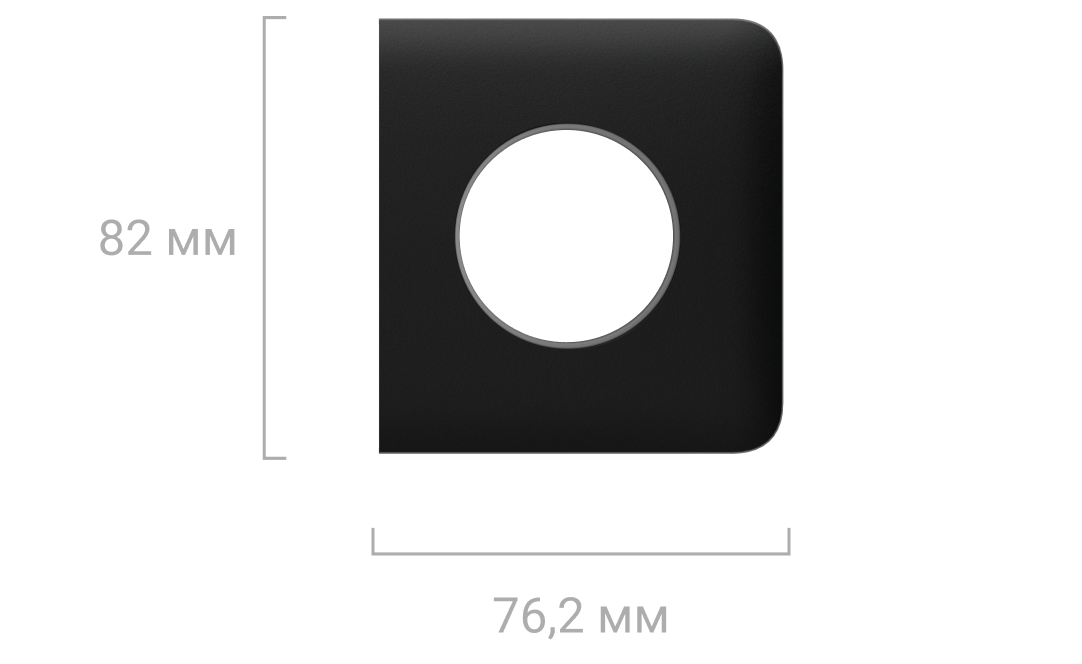

SideCover (basic) [type E]
передня панель — 82 × 76,2 × 9,2 мм
кришка розетки — 44 × 19,5 мм

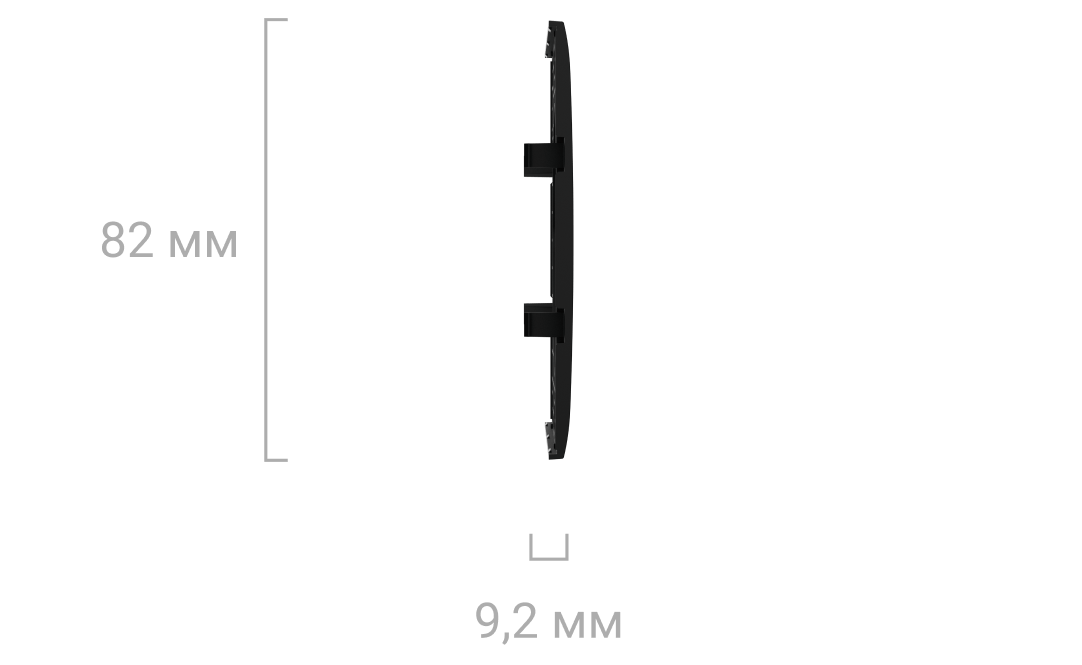

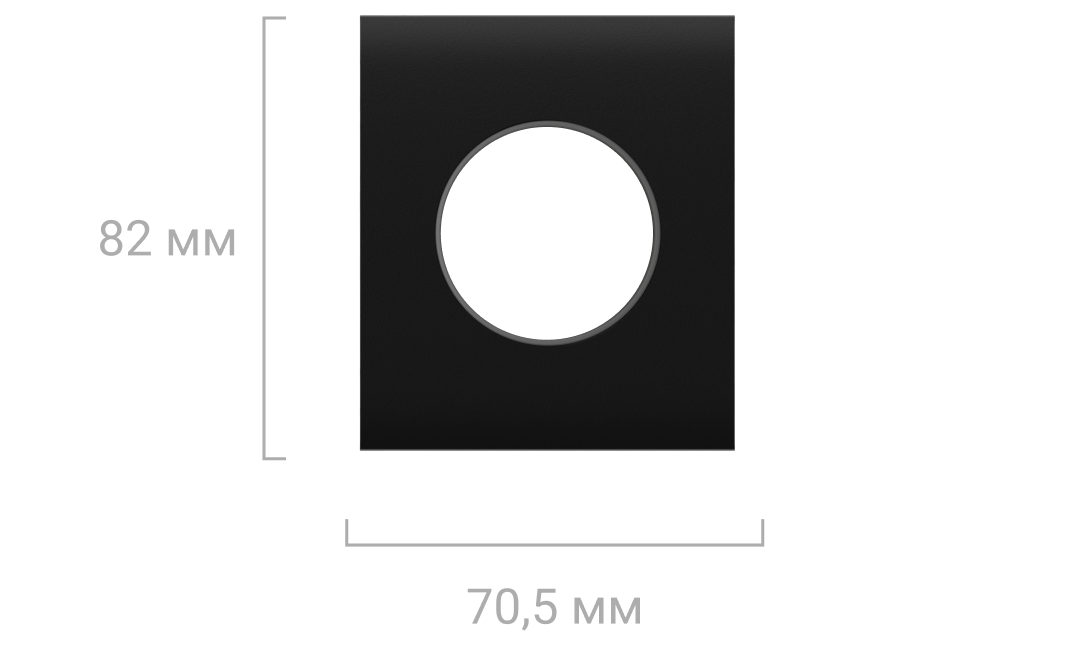

CenterCover (basic) [type E]
передня панель — 82 × 70,5 × 9,2 мм
кришка розетки — 44 × 19,5 мм
Рамки
Frame (2 seats) — 82.8 × 153.5 × 6.3 mm
Frame (3 seats) — 82.8 × 224.5 × 6.3 mm
Frame (4 seats) — 82.8 × 295.5 × 6.3 mm
Frame (5 seats) — 82.8 × 366.5 × 6.3 mm
Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm
Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm
Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm
Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm
Вага
OutletCore (basic) [type E]
49 г
OutletCore (basic) vertical [type E]
49 г
SoloCover (basic) [type E]
передня панель — 12 г
кришка розетки — 5 г
SideCover (basic) [type E]
передня панель — 12 г
кришка розетки — 5 г
CenterCover (basic) [type E]
передня панель — 11 г
кришка розетки — 5 г
Рамки
Frame (2 seats) — 16 г
Frame (2 seats) vertical — 16 г
Frame (3 seats) — 22 г
Frame (3 seats) vertical — 22 г
Frame (4 seats) — 28 г
Frame (4 seats) vertical — 28 г
Frame (5 seats) — 34 г
Frame (5 seats) vertical — 34 г
Комплектація
Outlet (basic) [type E] — збірна розетка. Всі компоненти купуються окремо
Сертифікація та відповідність стандартам
Outlet (basic) [type E]
Outlet (basic) [type E]
OutletCore (basic) [type E]
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива про загальну безпечність продуктів (GPSD)
IEC 60884-1:2022
PSTI UK
Schedule 1
Frame
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
OutletCore (basic) vertical [type E]
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива про загальну безпечність продуктів (GPSD)
IEC 60884-1:2022
PSTI UK
Schedule 1
Frame vertical
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
