Характеристики
Outlet (basic) [type F]
Вбудована розетка з заземленням
![Outlet (basic) [type F]](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_md_a3792fcc62%402.png&1711710435)
Складові
Механізм розетки
OutletCore (basic) [type F]
![](/api/cdn-img/?img=%2Fupload%2Foutletcore_basic_f_front_7d00e806a5%402.png&1711710580)
![](/api/cdn-img/?img=%2Fupload%2Foutletcore_basic_f_back_22234d9419%402.png&1711710580)
OutletCore (basic) vertical [type F]
![](/api/cdn-img/?img=%2Fupload%2Fvertical_outletcore_basic_f_front_d60ebc6f1d%402.png&1711710580)
![](/api/cdn-img/?img=%2Fupload%2Fvertical_outletcore_basic_f_back_098dfc53e6%402.png&1711710580)
Кришки
Усі кришки складаються з двох елементів однакового кольору: передньої панелі та кришки розетки.
SoloCover (basic) [type F]
Використовується, коли необхідно встановити розетку як окремий пристрій.
![](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_solo_663a327e9a%402.png&1711710505)
![](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_cap_front_9ed622b407%402.png&1711710622)
SideCover (basic) [type F]
Використовується, коли необхідно встановити розетку праворуч або ліворуч (зверху або знизу) від пристроїв.
![](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_side_2a253e0f83%402.png&1711710505)
![](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_cap_front_9ed622b407%402.png&1711710622)
CenterCover (basic) [type F]
Використовується, коли необхідно встановити розетку між пристроями.
![](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_center_509c9d7f5a%402.png&1711710504)
![](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_cap_front_9ed622b407%402.png&1711710622)
Рамки
Рамки для двох, трьох, чотирьох і п’яти пристроїв Ajax — вбудованих розеток і вимикачів у будь-якій комбінації*.
Frame (2 seats)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_2_seats_1605ff0930%402.png&1722327655)
Frame (3 seats)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_3_seats_0355b1ffe9%402.png&1722327654)
Frame (4 seats)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_4_seats_2b4e999dc3%402.png&1722327655)
Frame (5 seats)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_5_seats_f5a5e09937%402.png&1722327654)
Frame (2 seats) vertical
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_2_seats_151bb4980b%402.png&1722327701)
Frame (3 seats) vertical
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_3_seats_d792a6ec26%402.png&1722327753)
Frame (4 seats) vertical
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_4_seats_64e98ce954%402.png&1722327752)
Frame (5 seats) vertical
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_5_seats_a6644dfbdb%402.png&1722327755)
* Комбінації з розумними розетками доступні тільки у горизонтальній орієнтації.
Конфігурації
Одинарна
Outlet (basic) [ type F ] встановлена як окремий пристрій.
![](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_single_27fa551532%402.png&1711710840)
Комбінована
Outlet (basic) [ type F ] встановлена в рамку Frame разом з іншими розетками Ajax та/або вимикачами LightSwitch.
![](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_config_2_seats_160cc18e38%402.png&1711710841)
![](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_config_4_seats_5a9101bc43%402.png&1711710840)
Кольори кришок
Чорний (Black)
RAL 9005
![](/api/cdn-img/?img=%2Fupload%2FOut_basic_f_black_6087a529d2%402.png&1711710881)
Графіт (Graphite)
RAL 7024
![](/api/cdn-img/?img=%2Fupload%2FOut_basic_f_graphite_a751030d56%402.png&1711710881)
Білий (White)
RAL 9002
![](/api/cdn-img/?img=%2Fupload%2FOut_basic_f_white_9395f91629%402.png&1711710881)
Слонова кістка (Ivory)
RAL 1013
![](/api/cdn-img/?img=%2Fupload%2FOut_basic_f_ivory_d9cd5f236a%402.png&1711710881)
Димний (Fog)
RAL 7047
![](/api/cdn-img/?img=%2Fupload%2FOut_basic_ff_fog_a510393d73%402.png&1711710881)
Устричний (Oyster)
RAL 9002
![](/api/cdn-img/?img=%2Fupload%2FOut_basic_f_oyster_0bedf6efe1%402.png&1711710881)
Сірий (Grey)
RAL 7004
![](/api/cdn-img/?img=%2Fupload%2FOut_basic_f_grey_31f788e94c%402.png&1711710881)
Оливковий (Olive)
RAL 7044
![](/api/cdn-img/?img=%2Fupload%2FOut_basic_f_olive_6abec20bd6%402.png&1711710881)
Кольори RAL максимально наближені до реального кольору. Однак вони можуть дещо відрізнятися, тому, будь ласка, використовуйте їх лише як орієнтир для вибору кольору.
Рекомендації
Пристрій призначений лише для встановлення в приміщенні.
Встановлювати пристрій має професійний електрик.
Живлення
Напруга живлення
250 В~, 50/60 Гц
Максимальний струм навантаження
16 A
Комутована потужність
до 3,6 кВт (резистивне навантаження при 250 В~)
Клас захисту від ураження електричним струмом
Клас I (із заземлювальним контактом)
Робочі параметри
Діапазон робочих температур
від –10 °C до +40 °C
Допустима вологість
до 75% без утворення конденсату
Клас захисту
IP20
Розміри

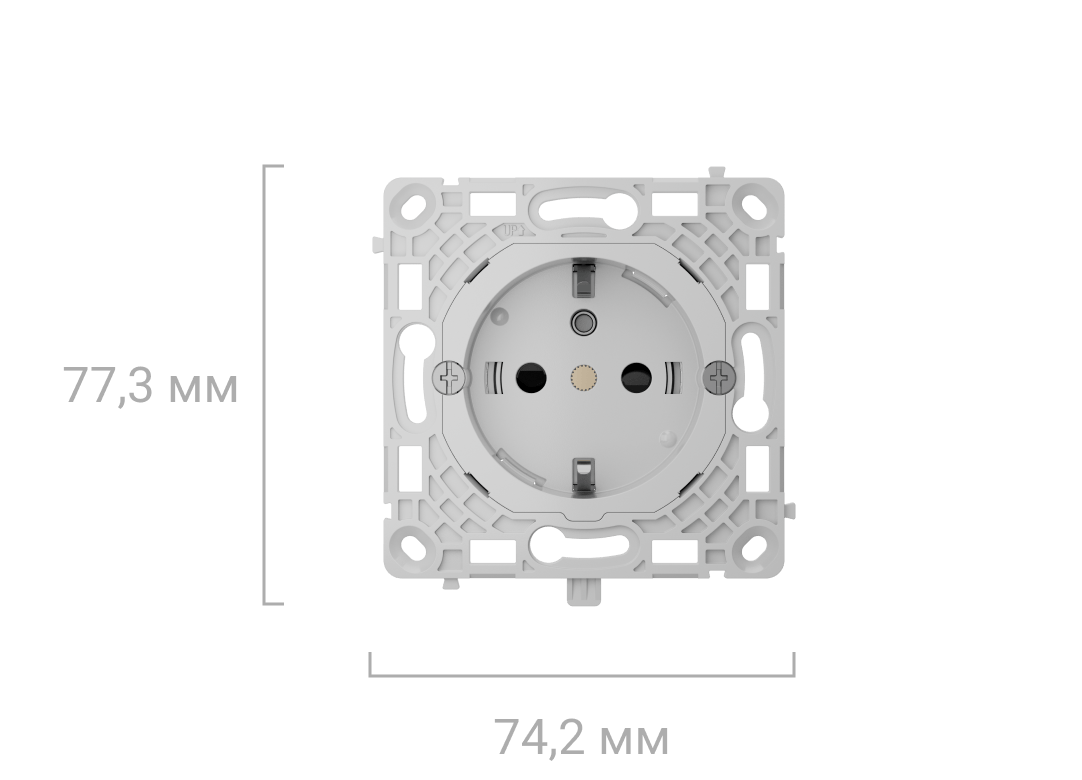

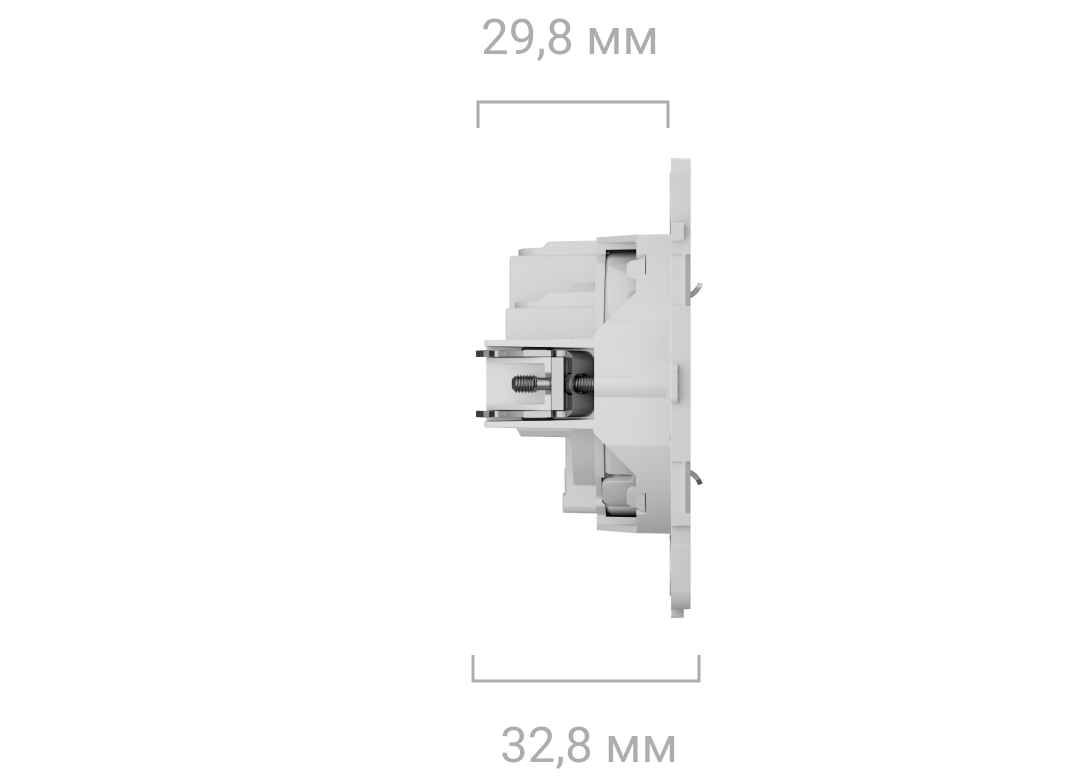

OutletCore (basic) [type F]
77,3 × 74,2 × 32,8 мм
![ttx](/api/cdn-img/?img=%2Fupload%2Foutletcore_basic_f_front_uk_ffbb3961a6%402.png&1711719541)
![ttx](/api/cdn-img/?img=%2Fupload%2Foutletcore_basic_f_side_uk_cadd1394a8%402.png&1711719540)

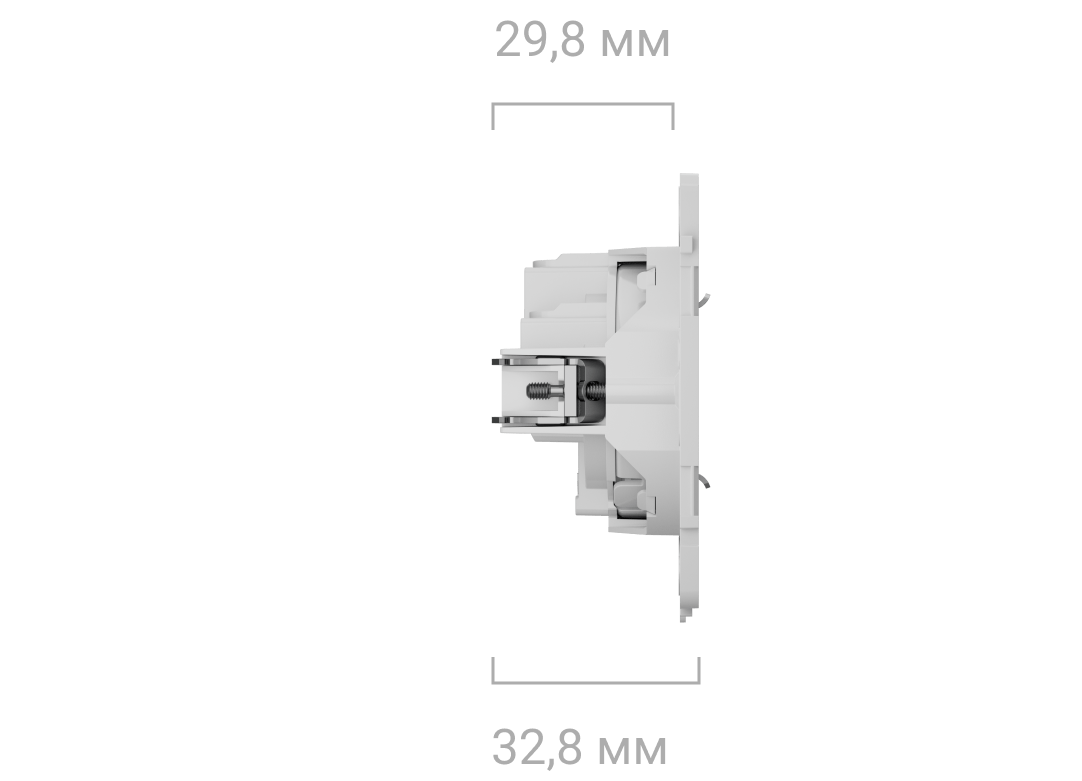

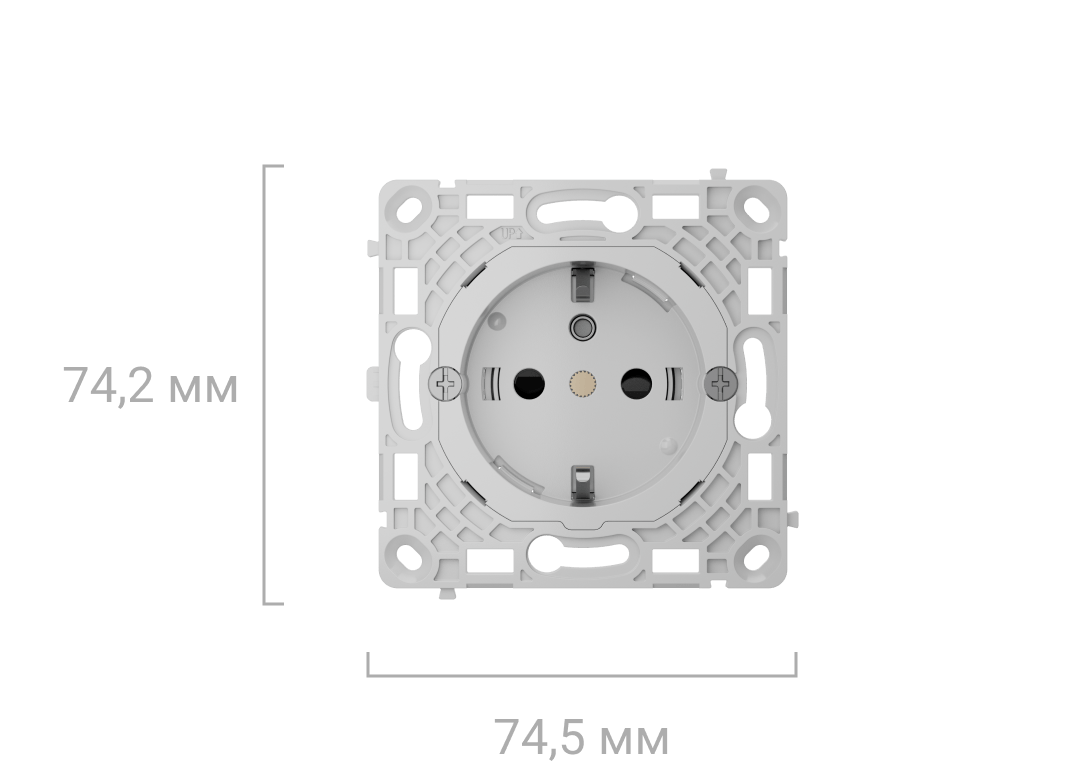

OutletCore (basic) vertical [type F]
74,2 × 74,5 × 32,8 мм
![ttx](/api/cdn-img/?img=%2Fupload%2Fvertical_outletcore_basic_f_front_uk_4a529abd7d%402.png&1711720965)
![ttx](/api/cdn-img/?img=%2Fupload%2Fvertical_outletcore_basic_f_side_uk_0d64d529b5%402.png&1711715857)
SoloCover (basic) [type F]
передня панель — 82,3 × 82,3 × 9,2 мм

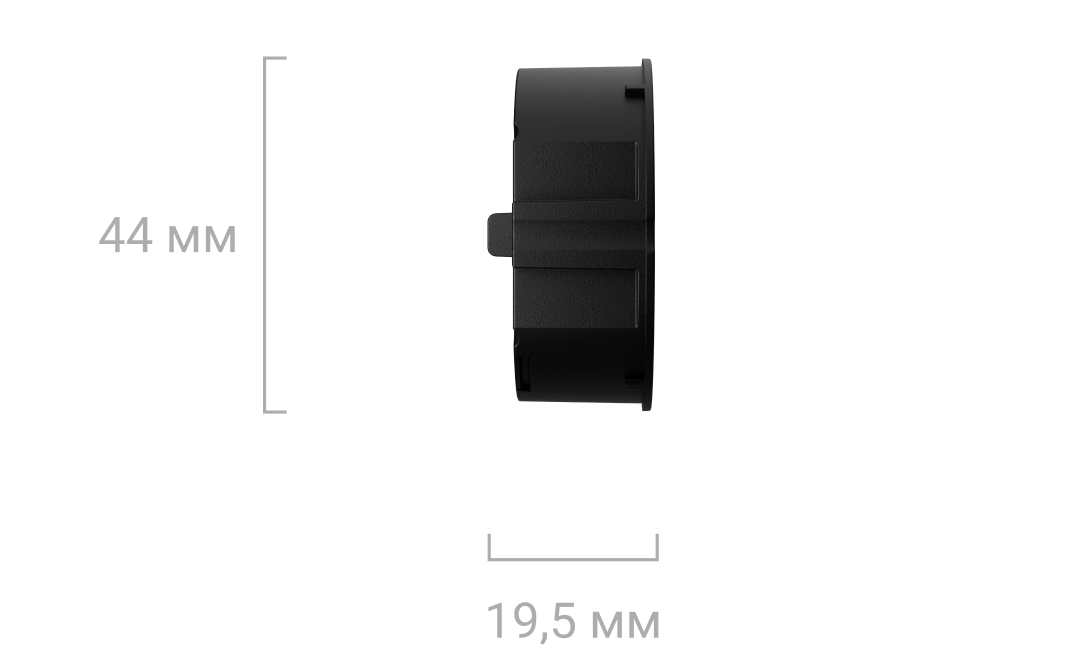

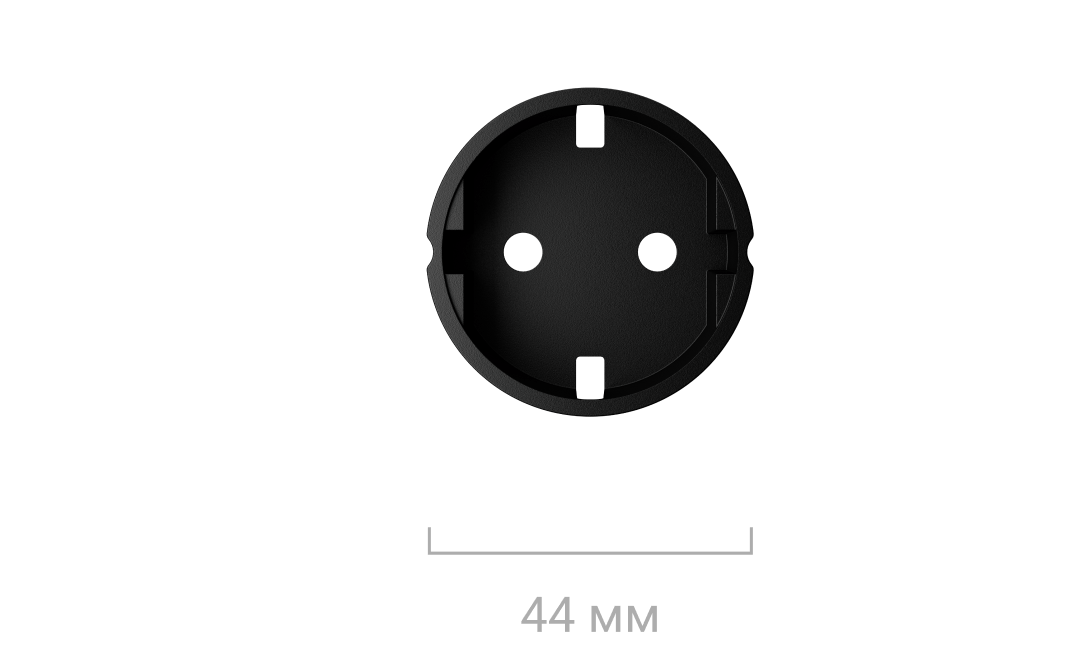

кришка розетки — 44 × 19,5 мм
![ttx](/api/cdn-img/?img=%2Fupload%2Fsolocover_basic_f_front_uk_a078030ef4%402.png&1711722402)
![ttx](/api/cdn-img/?img=%2Fupload%2Fsidecover_basic_f_side_uk_88ec0f41c7%402.png&1711725308)
![ttx](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_cap_front_uk_f9a0f6ffbc%402.png&1712760120)
![ttx](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_cap_side_uk_7d358a37ea%402.png&1712760121)
SideCover (basic) [type F]
передня панель — 82 × 76,2 × 9,2 мм
кришка розетки — 41 × 19,5 мм
![ttx](/api/cdn-img/?img=%2Fupload%2Fsidecover_basic_f_front_uk_592c4ddf38%402.png&1711726981)
![ttx](/api/cdn-img/?img=%2Fupload%2Fsidecover_basic_f_side_uk_fa489bdce0%402.png&1711726979)
![ttx](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_cap_front_uk_f9a0f6ffbc%402.png&1712760120)
![ttx](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_cap_side_uk_7d358a37ea%402.png&1712760121)
CenterCover (basic) [type F]
передня панель — 82 × 70,5 × 9,2 мм
кришка розетки — 44 × 19,5 мм
![ttx](/api/cdn-img/?img=%2Fupload%2Fcentercover_basic_f_front_uk_d494b8a1a4%402.png&1711727287)
![ttx](/api/cdn-img/?img=%2Fupload%2Fsidecover_f_side_uk_ebf49a0cb3%402.png&1711727492)
![ttx](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_cap_front_uk_f9a0f6ffbc%402.png&1712760120)
![ttx](/api/cdn-img/?img=%2Fupload%2Foutlet_basic_f_cap_side_uk_7d358a37ea%402.png&1712760121)
Рамки
Frame (2 seats) — 82.8 × 153.5 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_2_seats_front_uk_e79892e493%402.png&1722327655)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_side_uk_3a64ae3c11%402.png&1722327699)
Frame (3 seats) — 82.8 × 224.5 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_3_seats_front_uk_95d169bacf%402.png&1722327654)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_side_uk_3a64ae3c11%402.png&1722327699)
Frame (4 seats) — 82.8 × 295.5 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_4_seats_front_uk_b022b7ff3e%402.png&1722327656)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_side_uk_3a64ae3c11%402.png&1722327699)
Frame (5 seats) — 82.8 × 366.5 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_5_seats_front_uk_3357b1e983%402.png&1722327657)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_side_uk_3a64ae3c11%402.png&1722327699)
Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_2_seats_front_uk_4d755020ab%402.png&1722327700)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_2_seats_side_uk_bbe94a7ee0%402.png&1722327700)
Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_3_seats_front_uk_852f4a91a5%402.png&1722327700)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_3_seats_side_uk_20fb693140%402.png&1722327700)
Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_4_seats_front_uk_d1d324966f%402.png&1722327752)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_4_seats_side_uk_bfa3a9a572%402.png&1722327751)
Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_5_seats_front_uk_b466946de2%402.png&1722327755)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_5_seats_side_uk_6124b58ca7%402.png&1722327753)
Вага
OutletCore (basic) [type F]
46 г
OutletCore (basic) vertical [type F]
46 г
SoloCover (basic) [type F]
передня панель — 12 г
кришка розетки — 5 г
SideCover (basic) [type F]
передня панель — 12 г
кришка розетки — 5 г
CenterCover (basic) [type F]
передня панель — 11 г
кришка розетки — 5 г
Рамки
Frame (2 seats) — 16 г
Frame (2 seats) vertical — 16 г
Frame (3 seats) — 22 г
Frame (3 seats) vertical — 22 г
Frame (4 seats) — 28 г
Frame (4 seats) vertical — 28 г
Frame (5 seats) — 34 г
Frame (5 seats) vertical — 34 г
Комплектація
Outlet (basic) [type F] — збірна розетка. Всі компоненти купуються окремо
