Характеристики

Outlet [type F] Jeweller

Бездротова розумна вбудована розетка з лічильником енергоспоживання

Outlet [type F] Jeweller

Сумісність пристроїв

Перевірити

Складові

Реле

OutletCore (smart) [type F] Jeweller

Щоб керувати живленням розетки.

Кришка

Усі кришки складаються з двох елементів однакового кольору: передньої панелі та кришки розетки.

SoloCover (smart) [ type F ]

Використовується, коли необхідно встановити розетку як окремий пристрій.

SideCover (smart) [ type F ]

Використовується, коли необхідно встановити розетку праворуч або ліворуч від пристроїв.

СenterCover (smart) [ type F ]

Використовується, коли необхідно встановити розетку між пристроями.

Рамки

Рамки для двох, трьох, чотирьох і п'яти пристроїв Ajax — вбудованих розеток і вимикачів у будь-якій комбінації.

Frame (2 seats)

frame

Frame (3 seats)

frame

Frame (4 seats)

frame

Frame (5 seats)

frame

Конфігурації

Одинарна

Outlet [ type F ] Jeweller встановлена як окремий пристрій.

Комбінована

Outlet [ type F ] Jeweller встановлена в рамку Frame разом з іншими розумними розетками Ajax та/або вимикачами LightSwitch.

Кольори кришок

Чорний (Black)

RAL 9005

Графіт (Graphite)

RAL 7024

Білий (White)

RAL 9003

Слонова кістка (Ivory)

RAL 1013

Димний (Fog)

RAL 7047

Устричний (Oyster)

RAL 9002

Сірий (Grey)

RAL 7004

Оливковий (Olive)

RAL 7044

Кольори RAL максимально наближені до реального кольору. Однак вони можуть дещо відрізнятися, тому, будь ласка, використовуйте їх лише як орієнтир для вибору кольору.

Звʼязок

Технологія зв’язку Jeweller

Пропрієтарна бездротова технологія для передавання команд, тривог та подій.

Особливості:

  • Двосторонній зв'язок.
  • Передовий захист від саботажу.
  • Блокове шифрування з плаваючим ключем.
  • Миттєві сповіщення.
  • Дистанційне налаштування в застосунках Ajax.

Діапазон радіочастот

866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц

Залежить від регіону продажу.

Максимальна ефективна випромінювана потужність (ERP)

до 20 мВт

Модуляція радіосигналу

GFSK

Дальність радіосигналу

до 1100 м

Між пристроєм та хабом (або ретранслятором сигналу) за відсутності перешкод.

Зашифрований зв’язок

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Радіочастотний гопінг

Запобігає радіозавадам і перехопленню радіосигналу.

Ключові можливості

Керування зі смартфона

У застосунку Ajax користувач може встановити необхідні налаштування розетки та переглянути детальний журнал подій.

Сценарії автоматизації

  • реакції на зміну режиму охорони
  • заплановані дії за розкладом
  • реакції на тривоги
  • за показником температури
  • за показником вологості
  • за показником CO2
  • за натисканням LightSwitch

Контроль енергоспоживання

Контролює показники струму, напруги, потужності й електроенергії, яку споживають підʼєднані пристрої. Всі дані зберігаються в енергонезалежній памʼяті та можуть бути видалені в застосунку Ajax.

Таймер вимкнення

Регульований таймер вимикає підʼєднані пристрої після завершення відліку від 10 секунд до 2 годин.

Сенсорна кнопка

Дає змогу вручну керувати живленням підʼєднаних пристроїв. Вмикається в застосунку Ajax.

Світлодіодна індикація

Інформує про стан розетки й енергоспоживання підʼєднаних до неї пристроїв різними кольорами. В застосунку Ajax можна налаштувати яскравість світлодіодної рамки або вимкнути її.

Підсвічування

Опціональне, можна вимкнути в налаштуваннях пристрою в застосунку Ajax.

Режими роботи

  • імпульсний
  • бістабільний

Стан контакту

нормально відкритий

Захист дітей

Розетка оснащена всередині спеціальними шторками. Вони захищають дитину, бо не дають їй застромити в розетку викрутку, ножиці, шпильку тощо, а також запобігають потраплянню пилу та бризок.

Строк служби

Мінімум 150 000 комутацій.

Рекомендації

Пристрій призначений лише для встановлення в приміщенні. Встановлювати пристрій має професійний електрик.

Захист від саботажу

Захист від підміни

автентифікація пристрою

Виявлення втрати звʼязку

через 36 с

Залежить від налаштувань Jeweller або Jeweller/Fibra.

Живлення

Напруга живлення

230 В~, 50 Гц

Середнє споживання

до 1,5 Вт

Комутована потужність

до 3 кВт (резистивне навантаження 230 В)

Захист за струмом

1 A–16 A

Розетка автоматично вимкнеться, щойно значення струму в мережі перевищить налаштоване. Рекомендоване значення струму для постійного навантаження — до 13 А, для короткочасного навантаження — до 13–16 А.

Захист за напругою

мін. — 184 В~
макс. — 253 В~

Пристрій автоматично вимкнеться, щойно напруга в мережі вийде за вказані межі.

Захист за температурою

більш ніж +95 °C

За спрацювання захисту розетка вимикається.

Клас захисту від ураження електричним струмом

Клас I (із заземлювальним контактом)

Робочі параметри

Діапазон робочих температур

від 0 °C до +40 °C

Допустима вологість

до 75% без утворення конденсату

Клас захисту

IP20

Розміри

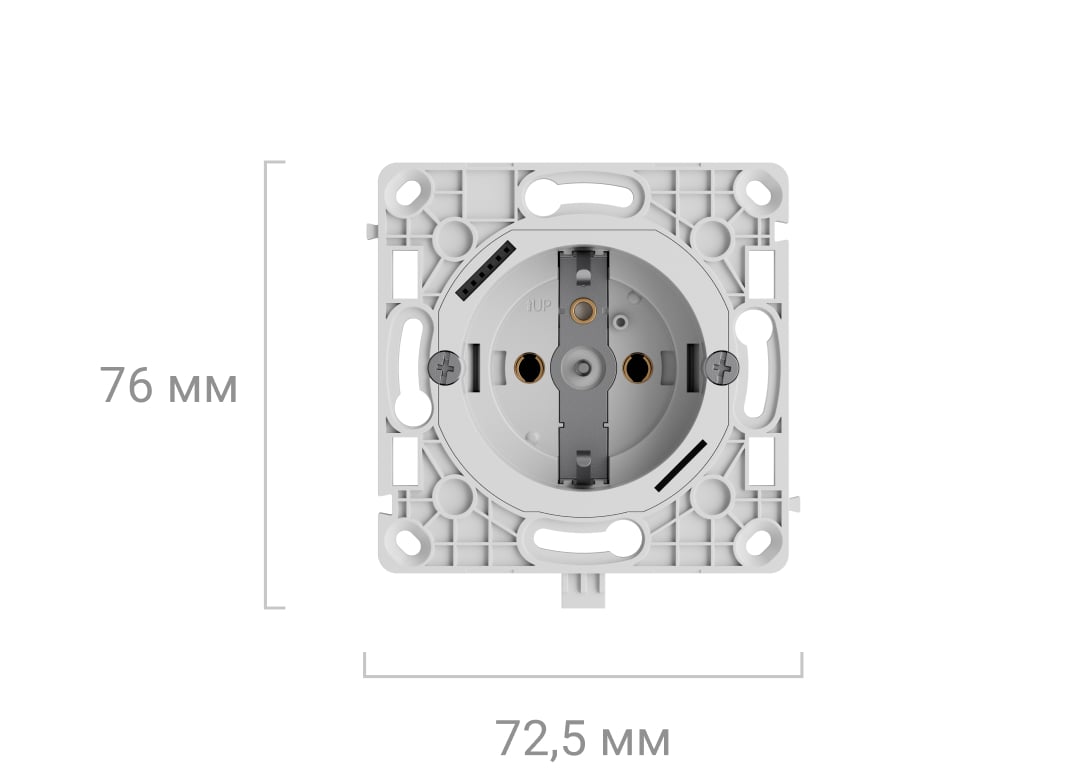

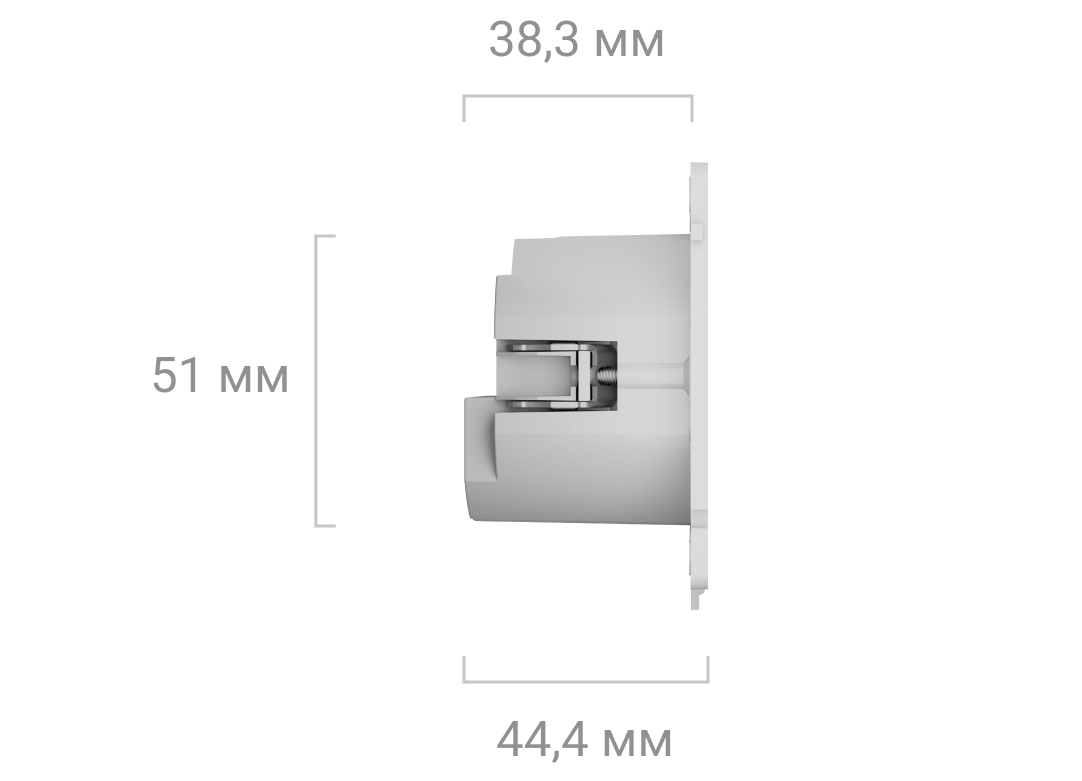

OutletCore (smart) [type F] Jeweller

72,5 × 76 × 44,4 мм

ttx
ttx

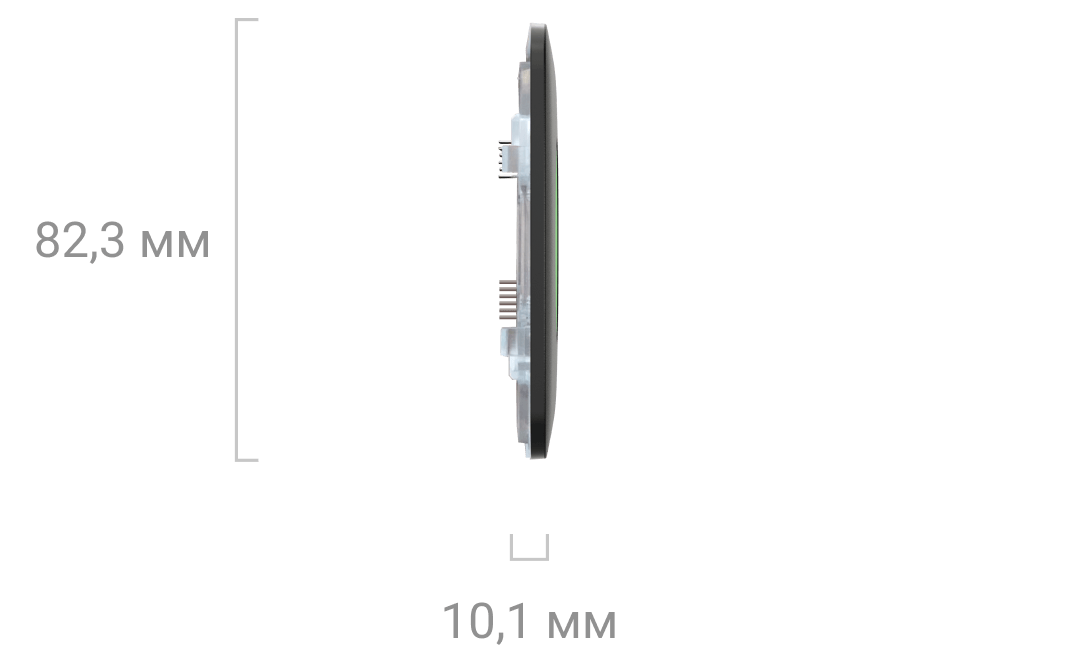

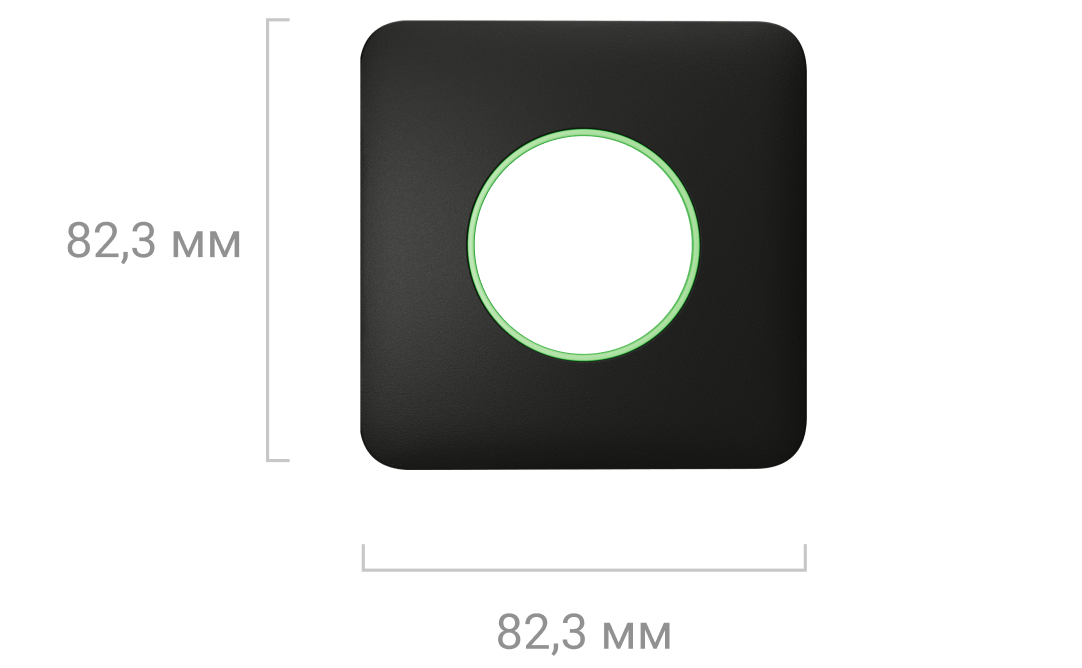

SoloCover (smart) [type F] Jeweller

передня панель —82,3 × 82,3 × 10,1 мм

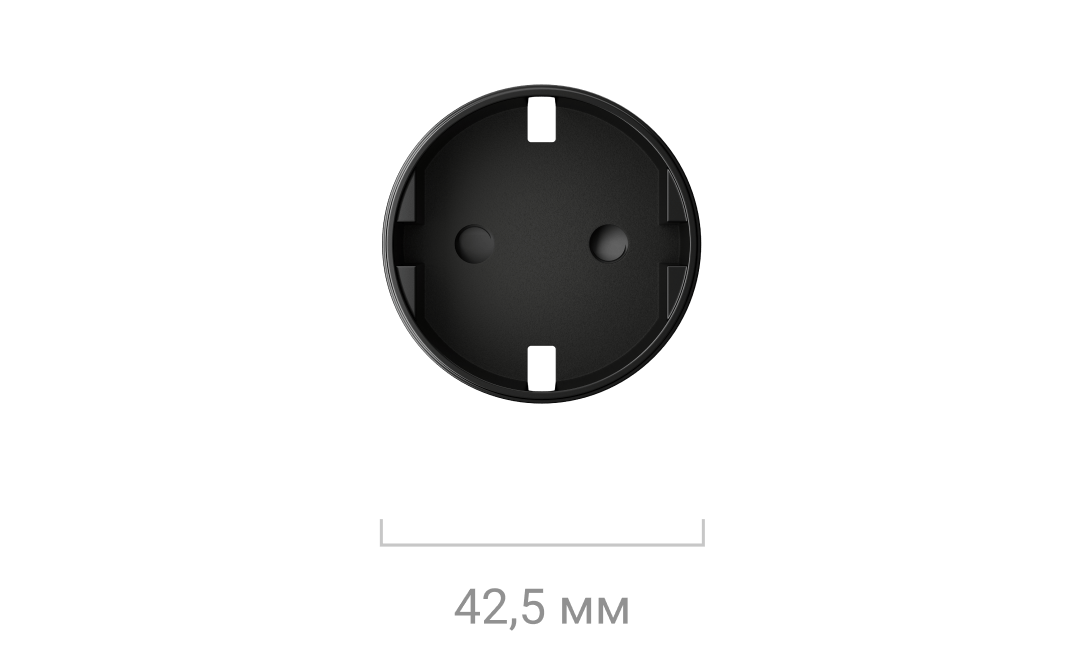

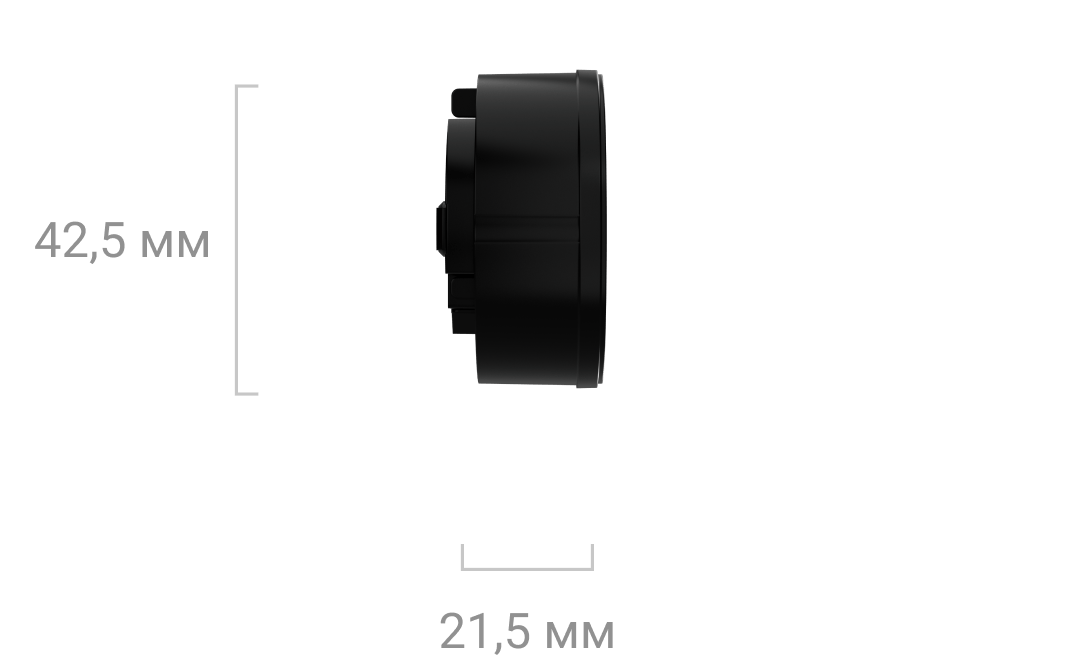

кришка розетки —42,5 × 21,5 мм

ttx
ttx
ttx
ttx

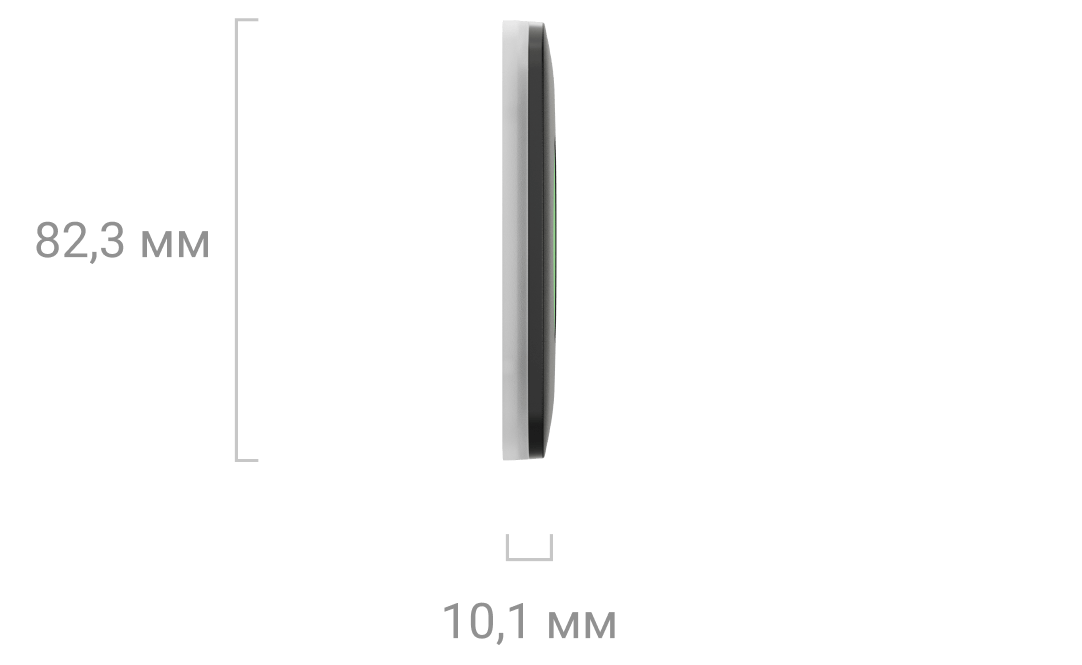

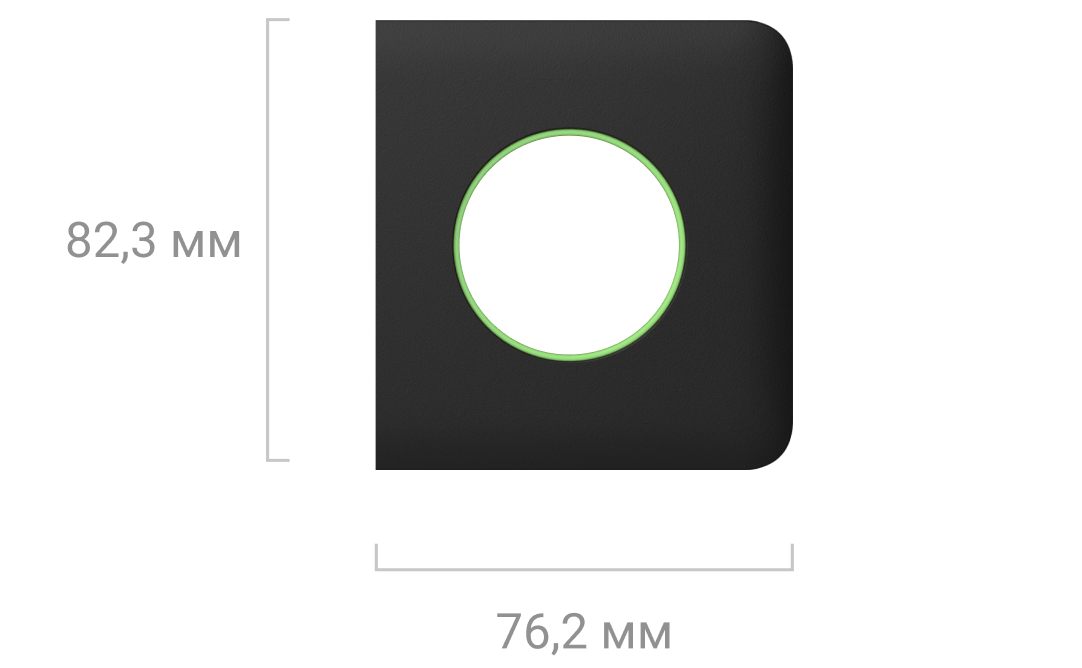

SideCover (smart) [type F] Jeweller

передня панель —82,3 × 76,2 × 10,1 мм
кришка розетки —42,5 × 21,5 мм

ttx
ttx
ttx
ttx

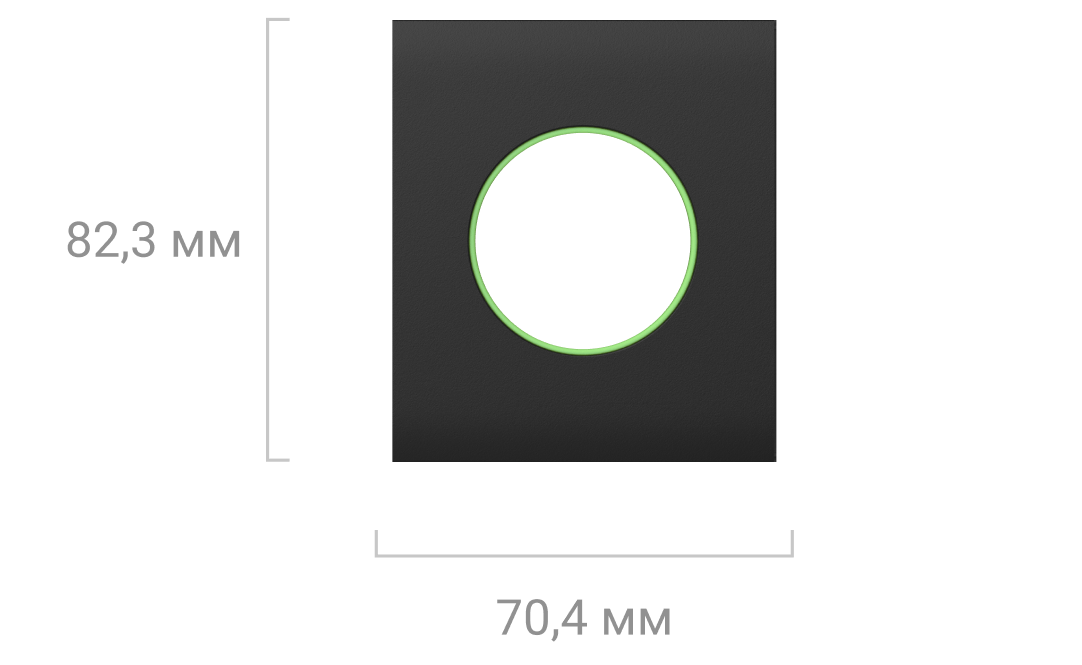

СenterCover (smart) [type F] Jeweller

передня панель —82,3 × 70,4 × 10,1 мм
кришка розетки —42,5 × 21,5 мм

ttx
ttx
ttx
ttx

Рамки

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

frame
frame

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

frame
frame

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

frame
frame

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

frame
frame

Вага

OutletCore (smart) [type F] Jeweller

75 г

SoloCover (smart) [type F]

передня панель — 37 г
кришка розетки — 8 г

SideCover (smart) [type F]

передня панель — 26 г
кришка розетки — 8 г

СenterCover (smart) [type F]

передня панель — 25 г
кришка розетки — 8 г

Рамки

Frame (2 seats) — 16 г
Frame (3 seats) — 22 г
Frame (4 seats) — 28 г
Frame (5 seats) — 34 г

Комплектація

Outlet [ type F ] — це збірна розумна розетка. Всі деталі купуються окремо

Сертифікація та відповідність стандартам

Outlet [type F] Jeweller

Outlet [type F] Jeweller

Директива щодо радіообладнання (RED)

Сертифікат виданий MiCOM Labs

  • EN 300 220-1 V3.1.1
  • EN 300 220-2 V3.2.1

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Директива щодо електромагнітної сумісності (ЕМС)

Сертифікат виданий MiCOM Labs

  • EN 301 489-1 V2.2.3
  • EN 301 489-3 V2.1.1
  • EN 55032:2015+A1:2020
  • EN 55035:2017+A11:2020
  • EN IEC 61000-3-2:2019+A1:2021
  • EN 61000-3-3:2013+A2:2021

Директива щодо низьковольтного обладнання (LVD)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

  • EN 62479:2010
  • EN IEC 60669-2-1:2022 + A11:2022
  • EN 60669-1:2018
  • EN 60669-2-5:2016

Інші технічні вимоги до безпеки

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

IEC 60884-1:2022

PSTI UK

Schedule 1


Frame

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Додаткова інформація

Відповідність стандартам

Дізнатися більше

Гарантія

24 місяці
