Superior Hub Hybrid 2 (without casing)

Пристрої Ajax

до 250

Зокрема:

• до 200 дротових пристроїв на одній лінії Fibra;
• до 5 ретрансляторів радіосигналу.

Відеореєстратори Ajax

до 36

Камери Ajax

до 224 через відеореєстратори Ajax та до 492 автономних

IP-камери сторонніх виробників

до 100 за використання RTSP через SDK

до 224 за використання ONVIF через відеореєстратори Ajax

Користувачі

до 200

• Будь-яка кількість користувачів із правами адміністратора в межах ліміту хаба.
• PRO-акаунти для інженерів монтажу.
• PRO-акаунти для монтажних та моніторингових компаній.

Сценарії автоматизації

до 64

• За тривогою.
• За розкладом.
• За зміною режиму охорони.
• За температурою, вологістю, концентрацією CO₂.
• За натисканням Button.
• За натисканням LightSwitch.

Групи охорони

до 25

Кімнати

до 50

Журнал подій

до 1000 подій

Події зберігаються на енергонезалежній вбудованій флешпам'яті.

Технологія зв'язку Fibra

Пропрієтарна дротова технологія звʼязку для передавання команд, тривог і подій.

Особливості:

• Двосторонній зв'язок.
• Передовий захист від саботажу.

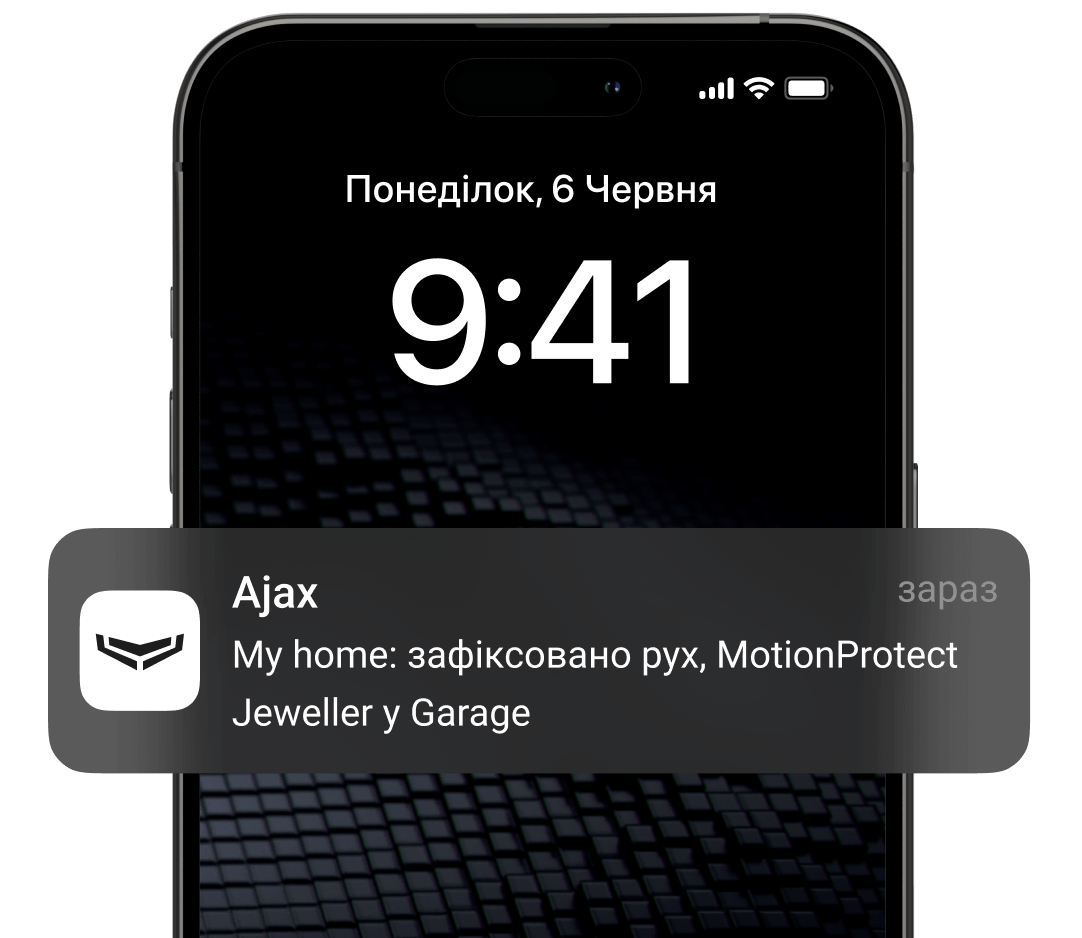

• Миттєві сповіщення.
• Віддалене налаштування у застосунках Ajax.

Дротове з'єднання

4-жильний кабель

Кількість інтерфейсів

8 ліній Fibra

Сумісні тільки з пристроями Fibra.

Довжина лінії Fibra

до 2000 м

За використання витої пари U/UTP cat.5.

Живлення пристроїв

до 14,4 Вт

Для усіх підʼєднаних дротових пристроїв.

Діапазон вихідної напруги

23–25,1 В⎓

Максимальний вихідний струм

0,53 A

Максимальна амплітуда пульсацій вихідної напруги

220 мВ⎓

Топології

• Промінь
• Кільце
• Дерево

У разі обриву лінії кільце розбивається на два сегменти, пристрої продовжують працювати, а система повідомляє охоронній компанії та користувачам про інцидент.

Період опитування пристроїв

від 12 до 300 с

Налаштовується PRO або користувачем з правами адміністратора у застосунках Ajax.

Зашифрований зв'язок

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Технологія зв’язку Superior Jeweller

Пропрієтарна бездротова технологія для передавання команд, тривог і подій. Superior Jeweller — це оновлена версія протоколу радіозвʼязку Jeweller для пристроїв Superior, що забезпечує відповідність EN 50131 (Grade 3).

Особливості:

• Двосторонній зв’язок.
• Передовий захист від саботажу.
• Вдосконалене блокове шифрування з плаваючим ключем.
• Миттєві сповіщення.
• Дистанційне керування та налаштування в застосунках Ajax.

Діапазони радіочастот

865,0–868,0 МГц

868,0–868,6 МГц

868,7–869,2 МГц

869,4–869,65 МГц

Максимальна ефективна випромінювана потужність (ERP)

до 25 мВт

Автоматичне регулювання потужності для зниження енергоспоживання та радіозавад.

Модуляція радіосигналу

GFSK

Дальність радіозв’язку

до 3500 м

Між хабом та доданими на нього пристроями за відсутності перешкод. Максимальна дальність залежить від характеристик доданого пристрою.

Період опитування пристроїв

від 12 до 300 с

Налаштовується PRO або користувачем з правами адміністратора у застосунках Ajax.

Зашифрований зв'язок

Усі дані, що зберігаються та передаються, захищені вдосконаленим шифруванням, що гарантує їхню конфіденційність та цілісність.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню.

Технологія зв’язку Wings

Пропрієтарна бездротова технологія звʼязку для передавання великих пакетів даних.

Особливості:

• Двосторонній зв’язок.
• Передовий захист від саботажу.
• Вдосконалене блокове шифрування з плаваючим ключем.
• Повторне завантаження пакетів даних у разі збоїв під час передавання.
• Підтвердження доставлення фото.

Діапазони радіочастот

865,0–868,0 МГц

868,0–868,6 МГц

868,7–869,2 МГц

869,4–869,65 МГц

Максимальна ефективна випромінювана потужність (ERP)

до 25 мВт

Автоматичне регулювання потужності для зниження енергоспоживання та радіозавад.

Дальність радіозв’язку

до 3000 м

Між хабом та доданими на нього пристроями за відсутності перешкод. Максимальна дальність залежить від характеристик доданого пристрою.

Зашифрований зв'язок

Усі дані, що зберігаються та передаються, захищені вдосконаленим шифруванням, що гарантує їхню конфіденційність та цілісність.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню.

Види фотоверифікації

• Фото за тривогою
• Фото за сценарієм
• Фото за запитом
• Фото за розкладом
• Фото за зміною режиму охорони
• Фото за маскуванням
• Фото за тривогою тампера
• Фото за магнітометром

Час доставлення фото

до 9 с

За початкових налаштувань.

Роздільна здатність фото

до 960 × 720 пікселів

Залежить від датчика.

Кількість фото у серії

від 1 до 5

Підтримувані протоколи

• SIA DC-09 (SIA-DCS)
• SurGard (Contact ID)
• ​​ADEMCO 685
• Інші пропрієтарні протоколи

Типи подій

• Тривоги та події системи
• Координати тривожної кнопки
• Фотоверифікація

Тривога тампера

Плата має розʼєм для підʼєднання тамперної плати. Вона виявляє відкриття кришки Case та сповіщає про спроби відриву Case з встановленим хабом від поверхні.

Захист від підміни

автентифікація пристрою

Радіочастотний гопінг

Хаб надсилає сповіщення про глушіння або втрату звʼязку з пристроями всім користувачам і охоронній компанії.

Тривога в разі глушіння

Superior Hub Hybrid 2 аналізує рівень шуму на каналі та якість звʼязку з доданими пристроями та надсилає сповіщення за 30 секунд.

Тип основного джерела живлення

Тип A.

Діапазон робочої напруги змінного струму

100–240 В, 50/60 Гц

Від основного джерела живлення. До 10 Вт енергоспоживання від мережі.

Діапазон робочої напруги постійного струму

10,5–15 В⎓

Автономна робота

до 60 годин

Superior Hub Hybrid 2 з резервним акумулятором ємністю 7 А·год може живити систему з 15 дротових пристроїв до 60 годин. Бездротові пристрої працюють від батарей та не потребують додаткового живлення.

Режим Економія заряду батареї дає змогу збільшити час роботи резервної батареї.

Напруга низького заряду акумулятора

11.7 В⎓

Напруга відновлення заряду акумулятора

12.9 В⎓

Напруга відпрацьованого акумулятора

11 В⎓

Superior Hub Hybrid 2 вимикається.

Мінімальний рівень заряду резервного акумулятора в зарядженому стані

100%

Максимальне значення за номінальної напруги

240 мА

У стані спокою за номінальної напруги*

до 102 мА

Коли ввімкнені GSM та Ethernet.

до 61 мА

Коли вимкнений Ethernet.

* Від резервного акумулятора після втрати основного джерела живлення.
