Розʼєм для підʼєднання тамперної плати. Вона дозволяє виявити відкриття кришки Case та спроби відриву Case зі встановленим модулем інтеграції від поверхні.
Між хабом і Superior MultiTransmitter Fibra (without casing).
Миттєве виявлення втрати дротового з'єднання, короткого замикання та несправностей
при використанні з'єднання 2EOL/3EOL
Залежить від типу підключення.
Живлення
Основне
100–240 В~
Резервне
12 В⎓, ємність до 7 А⋅год з повним циклом зарядки до 30 годин
Тип
тип А
Діапазон робочої напруги змінного струму
100–240 В~, 50/60 Гц
Основне джерело живлення.
Діапазон робочої напруги постійного струму
10,5–15 В⎓
Резервне джерело живлення.
Споживання струму у стані спокою за номінальної напруги
25 мА¹
Максимальний струм споживання за номінальної напруги
30 мА¹
¹ Від резервної батареї після втрати основного живлення.
Повна ємність батареї
до 7 А⋅год з повним циклом зарядки до 30 год²
У разі використання батареї 4 А⋅год, мінімальний час роботи при максимальному навантаженні 1,7 А становить 2 години. Для автономної роботи протягом 12 або 24 годин максимальне навантаження не повинно перевищувати 0,3 А і 0,15 А відповідно.
У разі використання батареї ємністю 7 А⋅год мінімальний час роботи при максимальному навантаженні 1,7 А становить 4 години. Для автономної роботи протягом 12 або 24 годин максимальне навантаження не повинно перевищувати 0,4 А і 0,2 А відповідно.
² Максимальний час заряджання акумулятора ємністю 7 А⋅год до 80% його ємності.
Живлення підʼєднаних дротових пристроїв
10,5–15 В⎓, до 1 А (загальний максимальний споживаний струм)
Три лінії живлення від Superior MultiTransmitter Fibra (without casing).
Живлення підʼєднаних пожежних датчиків
10,5–15 В⎓, до 0,4 А
Одна лінія живлення від Superior MultiTransmitter Fibra (without casing).
Напруга низького заряду батареї
11,6 В⎓
Напруга відновлення низького заряду батареї
12,9 В⎓
Напруга відпрацьованої батареї
11 В⎓
Максимальна вихідна пікова напруга батареї
200 мВ⎓
Мінімальний рівень енергії резервного акумулятора в зарядженому стані
100%
Плата

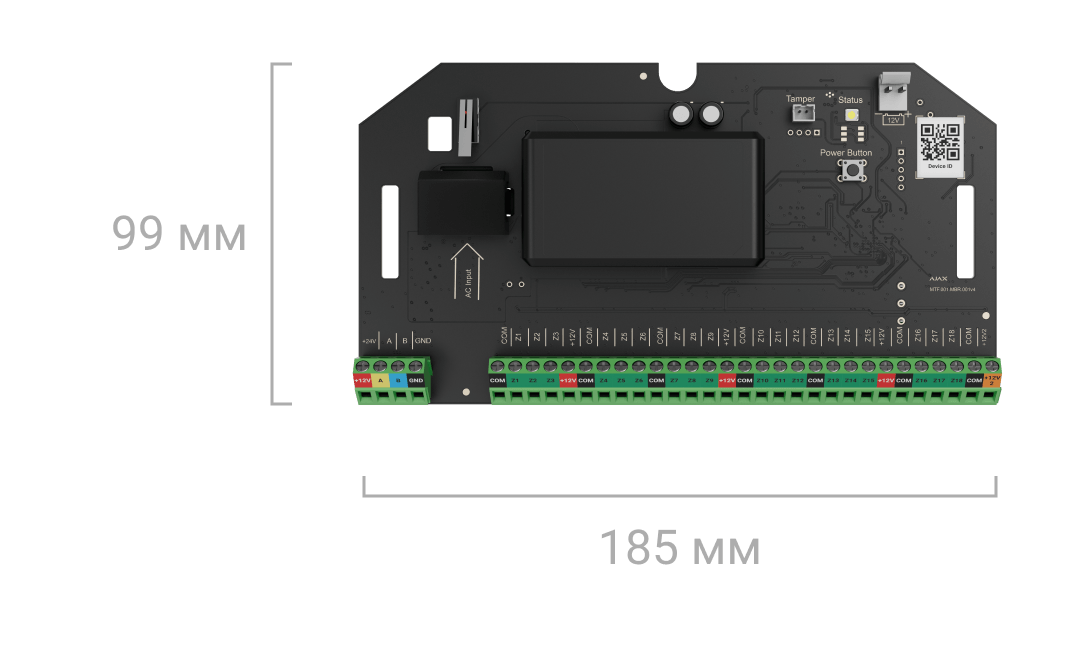

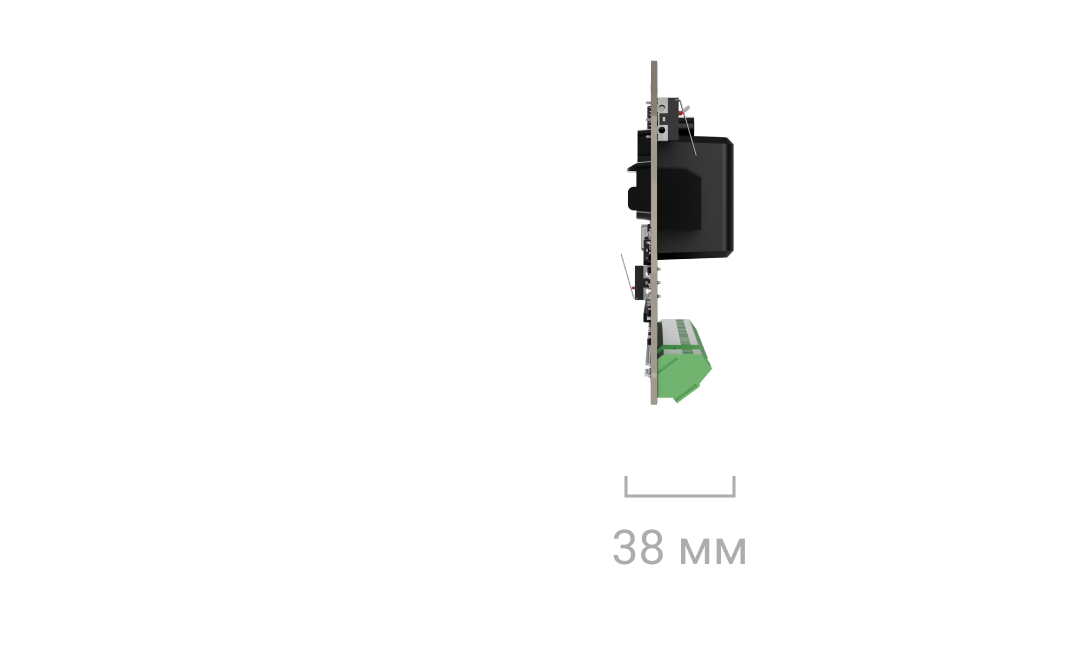

Розміри
185 × 99 × 38 мм
Вага
221 г
Діапазон робочої температури
від −10 °C до +40 °C
Допустима вологість
до 75%
Комплектація
Superior MultiTransmitter Fibra (without casing)
Силовий кабель
Кабель для підключення акумулятора 12 В
Коротка інструкція
Сертифікація та відповідність стандартам
Superior MultiTransmitter Fibra (without casing)
Відповідність стандартам охоронної сигналізації
Сертифікат виданий TREZOR TEST s.r.o.
EN 50131-1:2006 / A1:2009 / A2:2017/ A3:2020
EN 50131-3:2009
EN 50131-6:2017/A1:2021
PD 6662:2017*
Клас захисту (SG)
Сертифікат виданий TREZOR TEST s.r.o.
3
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива щодо електромагнітної сумісності (ЕМС)
Сертифікат виданий MiCOM Labs
EN 55032:2015+A1:2020
EN IEC 61000-3-2:2019+A2:2024
EN 61000-3-3:2013+A2:2021
EN 55035:2017+A11:2020
Директива щодо низьковольтного обладнання (LVD)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
