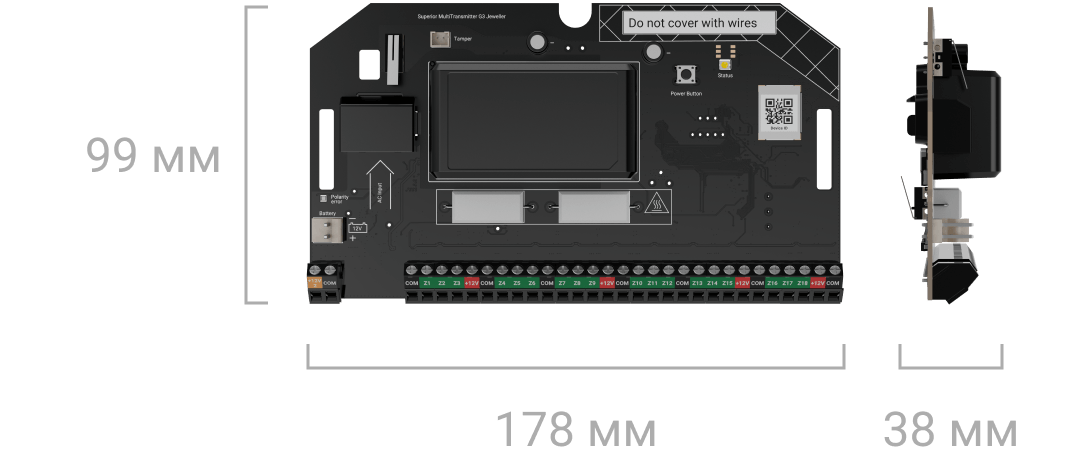

Superior MultiTransmitter G3 Jeweller (without casing)

Протокол передавання даних Superior Jeweller

Пропрієтарний бездротовий протокол для передавання команд, тривог і подій. Оновлена версія протоколу радіозвʼязку Jeweller для пристроїв Superior, що забезпечує відповідність вимогам EN 50131 (Grade 3).

Особливості:

• Двосторонній зв’язок.
• Передовий захист від саботажу.
• Вдосконалене блокове шифрування з динамічним ключем.
• Миттєві сповіщення.
• Дистанційне керування та налаштування в застосунках Ajax.

Діапазони радіочастот

865,0–868,0 МГц

868,0–868,6 МГц

868,7–869,2 МГц

869,4–869,65 МГц

Максимальна ефективна випромінювана потужність (ERP)

до 25 мВт

Модуляція радіосигналу

GFSK

Дальність радіозв’язку

до 3500 м

Між сиреною та хабом (або ретранслятором) за відсутності перешкод. Максимальна дальність залежить від моделі хаба.

Шифрування зв’язку

Усі дані, що зберігаються та передаються, захищені вдосконаленим шифруванням, що гарантує їхні конфіденційність і цілісність.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню.

Технологія зв’язку Wings

Пропрієтарна бездротова технологія звʼязку для завантаження оновлення прошивки.

Особливості:

• Двосторонній зв’язок.
• Передовий захист від саботажу.
• Блокове шифрування з динамічним ключем.
• Повторне завантаження пакетів даних у разі збоїв під час передавання.
• Перевірка доставлення пакетів даних.

Діапазони радіочастот

865,0–868,0 МГц

868,0–868,6 МГц

868,7–869,2 МГц

869,4–869,65 МГц

Дальність радіозв’язку

до 3000 м

Між пристроєм і хабом (або ретранслятором) за відсутності перешкод. Максимальна дальність залежить від моделі хаба.

Шифрування зв’язку

Усі дані, що зберігаються та передаються, захищені вдосконаленим шифруванням, що гарантує їхні конфіденційність і цілісність.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню.

Тривога тампера

Плата має розʼєм для підʼєднання тамперної плати. Тамперна плата виявляє відкриття кришки Ajax Case та сповіщає користувача про спроби відірвати Ajax Case зі встановленим модулем інтеграції від поверхні.

Захист від підміни

Забезпечує автентифікацію модуля інтеграції під час сеансу звʼязку з хабом.

Виявлення втрати звʼязку

якщо сигнал відсутній понад 36 секунд

Час виявлення залежить від налаштувань Jeweller або Jeweller/Fibra.

Миттєве виявлення втрати дротового зʼєднання, короткого замикання й несправностей

коли використовується тип підʼєднання 2EOL/3EOL

Залежить від типу підʼєднання.

Миттєве виявлення короткого замикання на виходах живлення

Після виявлення система припиняє подавати живлення та надсилає сповіщення користувачу.

Основне

100–240 В~

Резервне

12 В⎓, ємністю до 7 А⋅год, з повним циклом заряджання до 24 годин

Тип

тип A

Використовується всередині приміщень, що охороняються.

Робоча напруга змінного струму

100–240 В, 50/60 Гц

Основне джерело живлення.

Робоча напруга постійного струму

10,5–15 В⎓

Резервне джерело живлення.

Струм споживання у стані спокою за номінальної напруги

22 мА¹ — не підʼєднано жодного дротового пристрою

35,5 мА¹ — підʼєднано 18 дротових пристроїв із нормально закритим (NC) типом контакту

Максимальний струм споживання за номінальної напруги

виміряно:

• 24 мА¹ — не підʼєднано жодного дротового пристрою
• 37,5 мА¹ — підʼєднано 18 дротових пристроїв із нормально закритим (NC) типом контакту

обчислено:

• 90 мА¹ — не підʼєднано жодного дротового пристрою
• 103,5 мА¹ — підʼєднано 18 дротових пристроїв із нормально закритим (NC) типом контакту

¹ Від резервної перезарядної батареї після втрати основного джерела живлення.

Ємність резервної перезарядної батареї

до 7 А⋅год із повним циклом заряджання до 24 годин²

Для автономної роботи протягом 60 годин і роботи підʼєднаного дротового пристрою протягом 15 хвилин максимальне навантаження не повинно перевищувати 68 мА.

² Це максимальний час, необхідний для заряджання батареї ємністю 7 А⋅год до 80%.

Живлення для підʼєднаних дротових пристроїв

10,5–15 В⎓, до 1 А (сумарний максимальний струм споживання)

Чотири виходи живлення від Superior MultiTransmitter G3 Jeweller (without casing).

Живлення для підʼєднаних пожежних датчиків

10,5–15 В⎓, до 0,4 А

Один вихід живлення від Superior MultiTransmitter G3 Jeweller (without casing).

Напруга низького заряду батареї

11,3 В⎓

Напруга відновлення низького заряду батареї

14,4 В⎓

Напруга відпрацьованої батареї

10,5 В⎓

Пристрій вимикається.

Максимальна амплітуда пульсацій вихідної напруги

200 мВ⎓

Мінімальний рівень заряду повністю зарядженої резервної батареї

100%

Ajax Superior MultiTransmitter G3 Jeweller (without casing)

Кабель живлення

Кабель для підʼєднання батареї

Коротка інструкція
