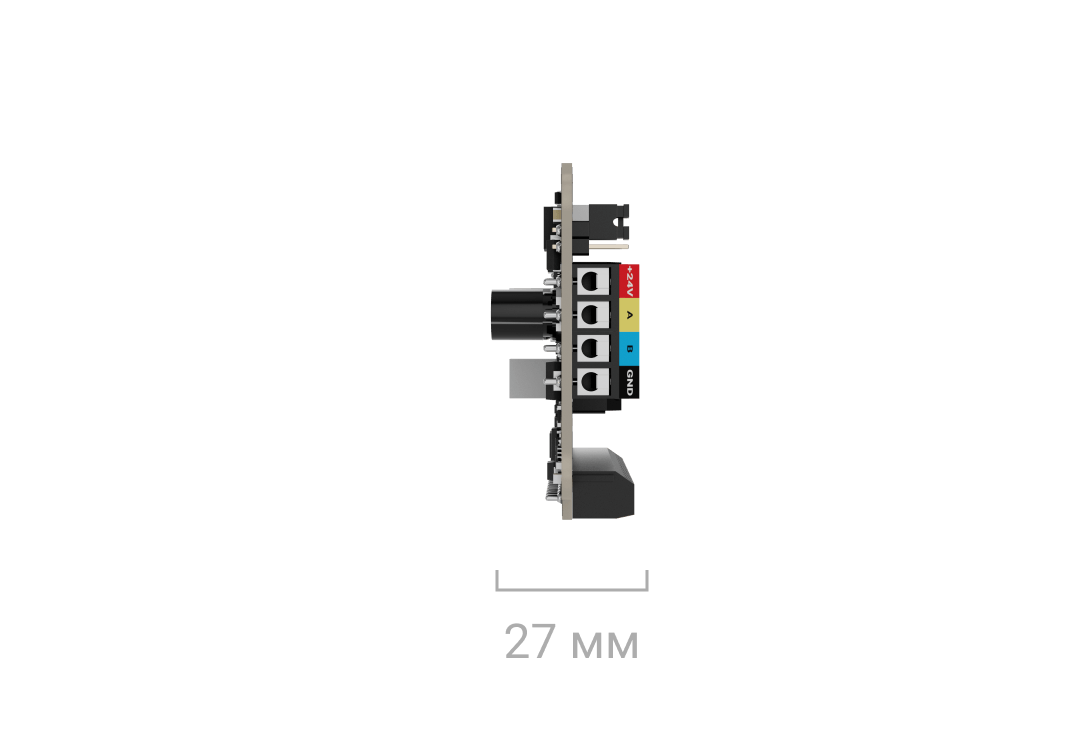

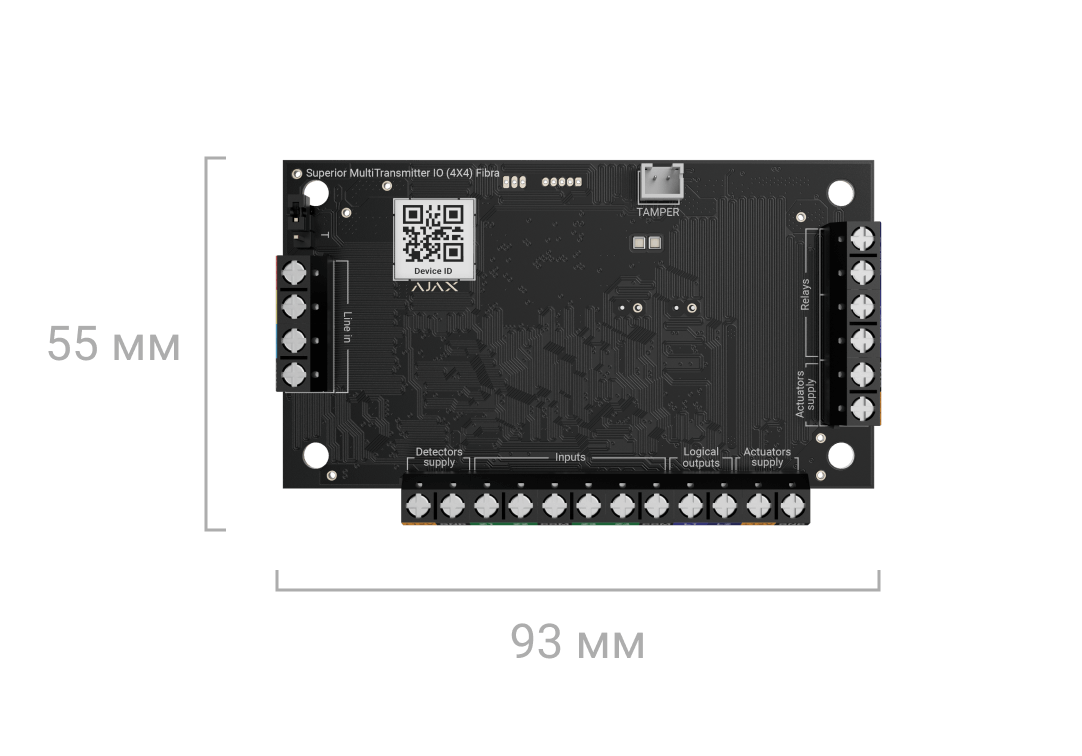

Superior MultiTransmitter IO (4X4) Fibra

Технологія зв'язку Fibra

Пропрієтарна дротова технологія звʼязку для передавання команд, тривог і подій.

Ключові можливості:

• Двосторонній зв'язок.
• Передовий захист від саботажу.
• Миттєві сповіщення.
• Дистанційне керування та налаштування в застосунках Ajax.

Дротове з'єднання

4-жильний кабель

Підʼєднання

до будь-якої точки лінії Fibra

Пристрій можна встановити після хаба, датчика, клавіатури або сирени.

Довжина лінії Fibra

до 2000 м

У разі використання витої пари U/UTP cat.5.

Зашифрований зв'язок

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Кількість вхідних ліній для сторонніх пристроїв

4

Вхідні клеми

• Z1–Z4 — входи для підʼєднання дротових пристроїв.
• COM — загальний вхід для підʼєднання сигнальних контактів сторонніх дротових пристроїв.

Тип підʼєднання

NO, NC, EOL, 2EOL, 3EOL, датчик ролета

Із загальним опором резисторів 1—15 кОм з кроком 100 Ом.

Сканування EOL-резисторів

Дає змогу автоматично виміряти опір EOL-резистора.

Режим роботи під’єднаних сенсорів

Виявлення тривог

Дає змогу отримувати тривоги від під’єднаних сторонніх пристроїв, які виявляють відчинення дверей, вібрацію, розбиття скла, витік газу, протікання води тощо.

Перемикання режимів охорони (KeyArm)

KeyArm дає змогу змінити режим охорони системи чи окремих груп або активувати Нічний режим.

Контроль елемента блокування

Дає змогу контролювати положення елемента блокування.

Контроль ригельного замка

Дає змогу контролювати положення ригельного замка.

Режим роботи

імпульсний
бістабільний

Налаштовується в застосунках Ajax.

Довжина дротового з’єднання зі сторонніми пристроями

до 400 м

Для EOL-з’єднання за допомогою кабелю U/UTP cat.5, 4×2×0,51 мм (24 AWG) з мідним провідником або сигнального кабелю 4×0,22 мм² з мідним провідником (опір кабелю — 22 Ом на 100 м), якщо пристрій живиться від зовнішнього джерела живлення. Максимальна довжина з’єднання для пристроїв із живленням від модуля інтеграції залежить від опору кабелю та струму, який споживає сенсор.

Кількість вихідних ліній для сторонніх пристроїв

4

Пристрій має 2 логічні виходи та 2 реле з сухим контактом.

Вихідні клеми

• Relay1, Relay2 — релейні виходи для під’єднання сторонніх дротових пристроїв.
• L1, L2 — логічні виходи для під’єднання сторонніх дротових пристроїв із максимальним навантаженням до 25 мА.

Режими роботи виходу

Реле

Дає змогу керувати під’єднаними сторонніми пристроями (тільки для релейних виходів).

Елемент блокування

Дає змогу керувати елементом блокування.

Електрозамок

Дає змогу керувати електрозамком.

Зміна стану за таймером

Якщо опцію увімкнено, під’єднаний пристрій автоматично змінює стан на протилежний після закінчення вибраного Часу роботи.

Час роботи

від 1 с до 3 хв

Налаштовується для імпульсного режиму окремо для кожного реле в застосунках Ajax.

Сценарії автоматизації

Налаштовуються в застосунках Ajax окремо для кожного реле.

Збереження стану

Якщо опцію увімкнено, поточний стан контактів реле залишається незмінним навіть після зникнення живлення від хаба.

Керування положенням елемента блокування

Опція дає змогу перевірити роботу пристрою або примусово змінити його положення. Налаштовується в застосунку Ajax, якщо для Режиму роботи виходу вибрано Елемент блокування.

Принцип невідворотності

Superior MultiTransmitter IO (4X4) Fibra — це комплексне рішення для під’єднання сторонніх пристроїв, необхідних для автоматичного замикання/відмикання дверей під час зміни режиму охорони за принципом невідворотності (нім. Zwangsläufigkeit).

Типи подій

У застосунку Ajax задаються типи подій для дротових входів пристроїв. Від вибраного типу залежать текст сповіщень про тривогу і подій під’єднаного пристрою, а також коди подій, які передаються на ПЦС. Налаштувати тип події може PRO або користувач із правами адміністратора в застосунку Ajax.

Дистанційне оновлення прошивки

Коли нова версія прошивки доступна, адмін або PRO-користувач із доступом до налаштувань системи може запустити оновлення в застосунках Ajax.

Тривога тампера

Сповіщення про відкриття корпусу або спробу відірвати пристрій від поверхні чи зняти його з кріпильної панелі. Пристрій має роз’єм, до якого можна під’єднати тамперну плату. Постачається разом із Case, який продається окремо.

Захист від підміни

автентифікація пристрою

Виявлення втрати звʼязку

від 36 с

Час виявлення залежить від налаштувань Jeweller/Fibra.

Миттєве виявлення втрати дротового зв’язку, короткого замикання і несправностей

якщо використовується під’єднання типу 2EOL/3EOL

Залежить від типу під’єднання.

Миттєве виявлення короткого замикання виходів живлення

Після виявлення система припиняє подавати живлення і надсилає сповіщення користувачеві.

Від лінії Fibra

12−28 В⎓, до 330 мА за номінальної напруги 24 В⎓

Модуль живиться від хаба.

Для під’єднаних дротових пристроїв

12 В⎓, до 500 мА

Максимальне сумарне споживання струму сторонніми пристроями за номінальної напруги 12 В⎓ не повинно перевищувати 500 мА.

Клеми живлення для вхідних пристроїв

• +12V — вихід живлення 12 В⎓ для сторонніх дротових сенсорів.
• GND — «земля», контакт з умовно нульовим потенціалом.

Клеми живлення для вихідних пристроїв

• +12V — вихід для живлення сторонніх електромеханічних елементів, як-от електричні замки та елементи блокування 12 В⎓.
• GND — «земля», контакт з умовно нульовим потенціалом.
