Характеристики
LightSwitch (1-gang) [120] Jeweller
Беспроводной умный сенсорный одноклавишный выключатель света
![LightSwitch (1-gang) [120] Jeweller](/api/cdn-img/?img=%2Fupload%2Fls_120_one_gang_md_b61137a966%402.jpg&1722408542)
Совместимость устройств
ПроверитьСоставляющие
Реле
Управляет питанием осветительного прибора.
LightCore (1-gang) [120] Jeweller


Сенсорные панели

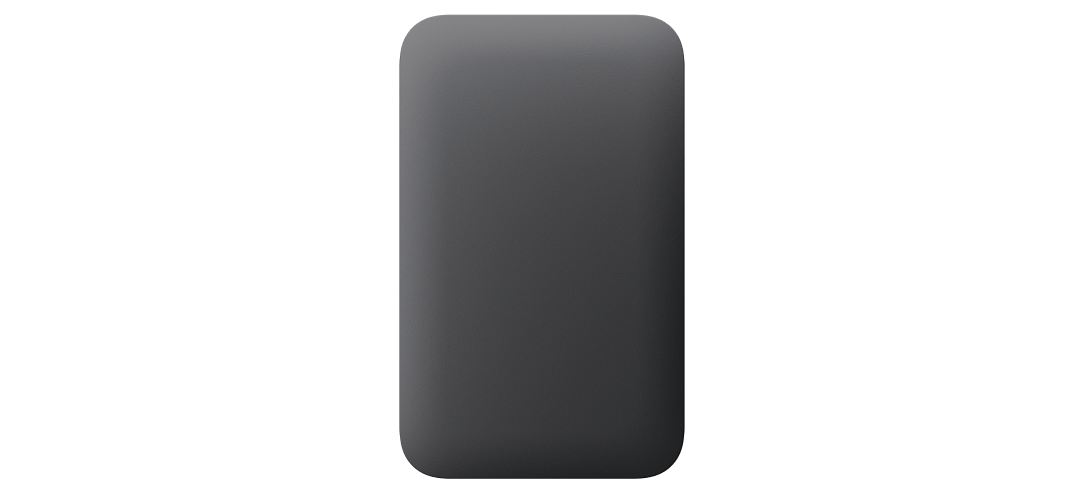

SoloButton (1-gang) [120]
Используется, когда необходимо установить выключатель как отдельное устройство. SoloButton состоит из передней панели и рамки.

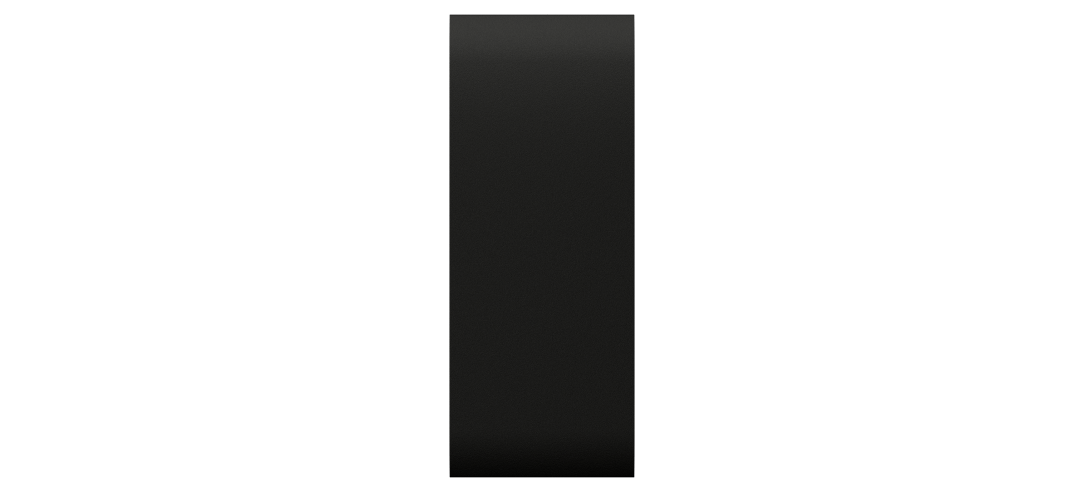

CenterButton (1-gang) [120]
Используется, когда необходимо установить выключатель между устройствами.

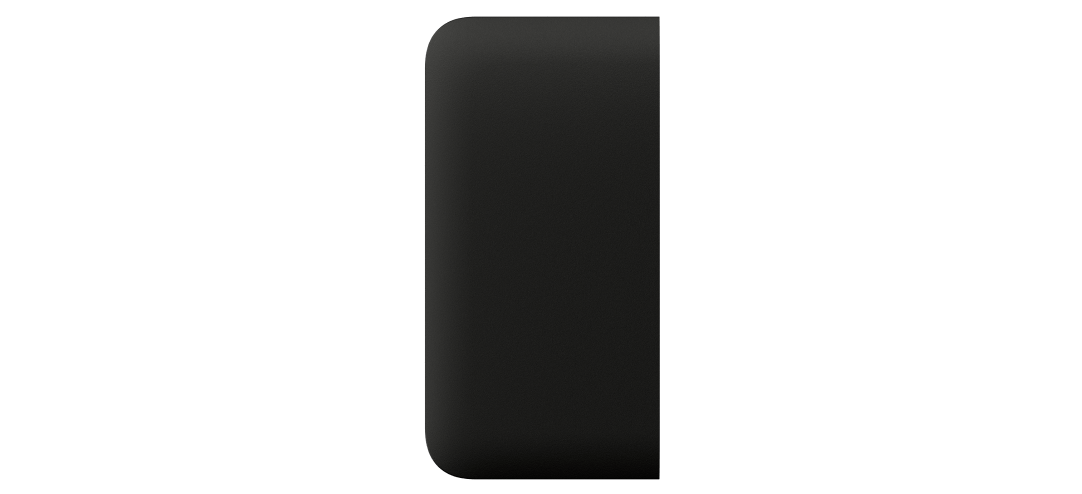

SideButton (1-gang) [120]
Используется, когда необходимо установить выключатель справа или слева от устройств.

Рамки
Рамки для двух, трех, четырех и пяти выключателей Ajax.
Frame (2 seats) [120]

Frame (3 seats) [120]

Frame (4 seats) [120]

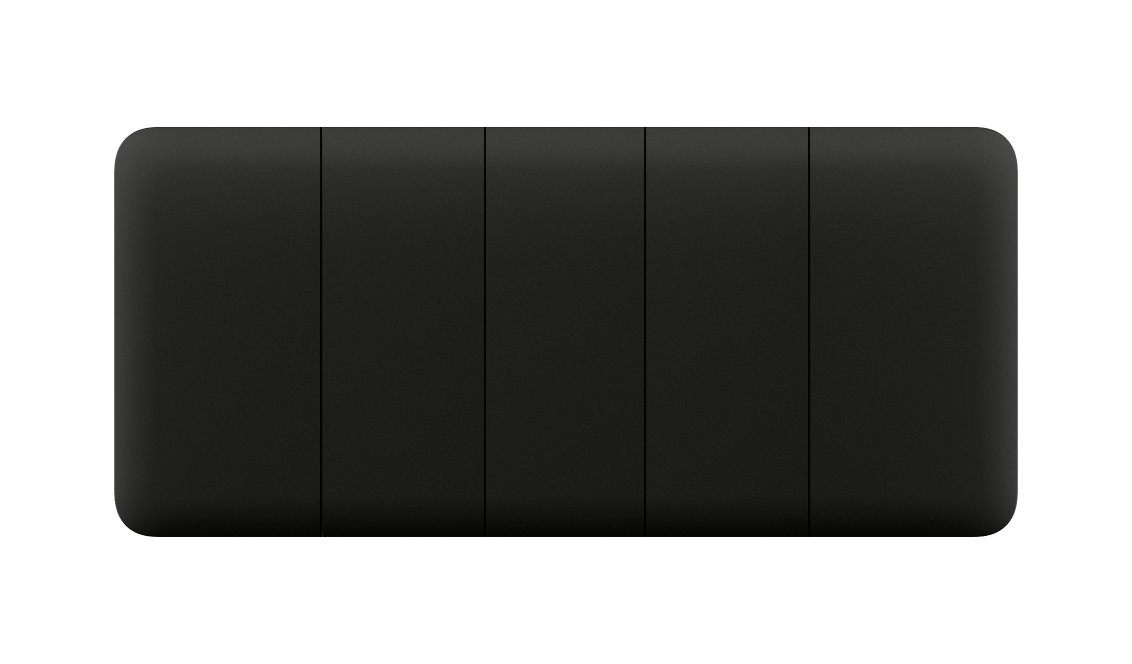

Frame (5 seats) [120]

Конфигурации
Одинарный
LightSwitch (1-gang) [120] Jeweller установлен как отдельное устройство.

Комбинированный

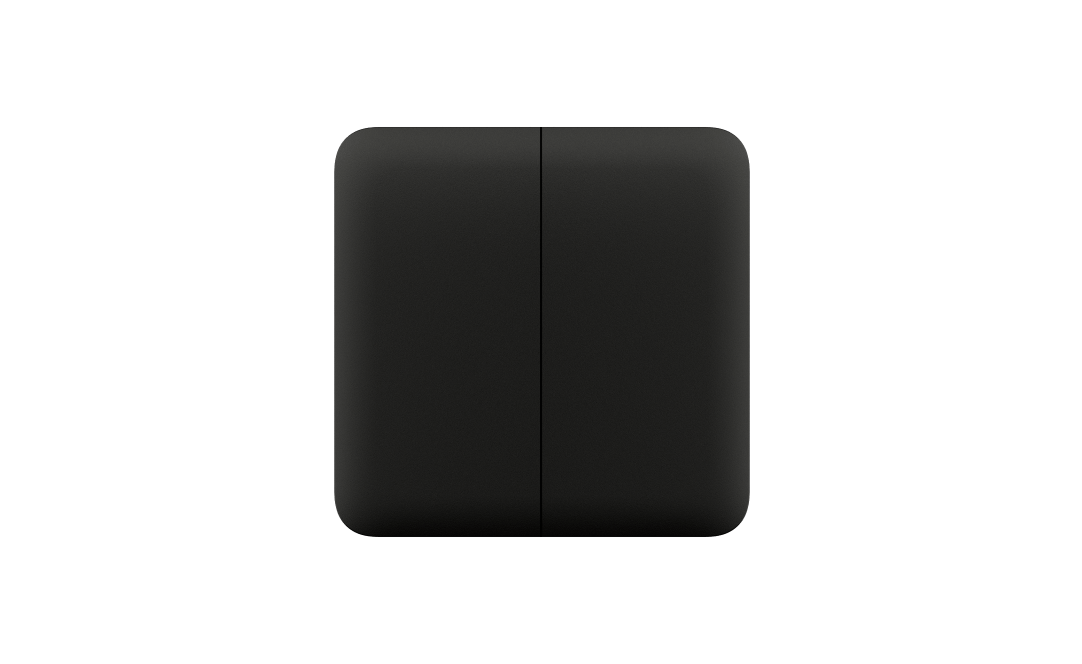

LightSwitch (1-gang) [120] Jeweller установлен в рамку Frame вместе с другими умными выключателями Ajax.

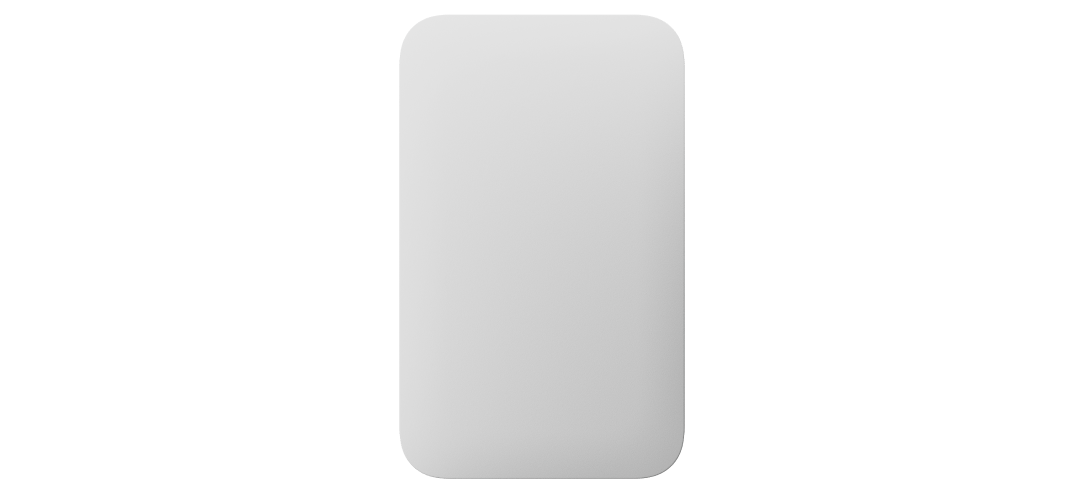

Цвета сенсорных панелей

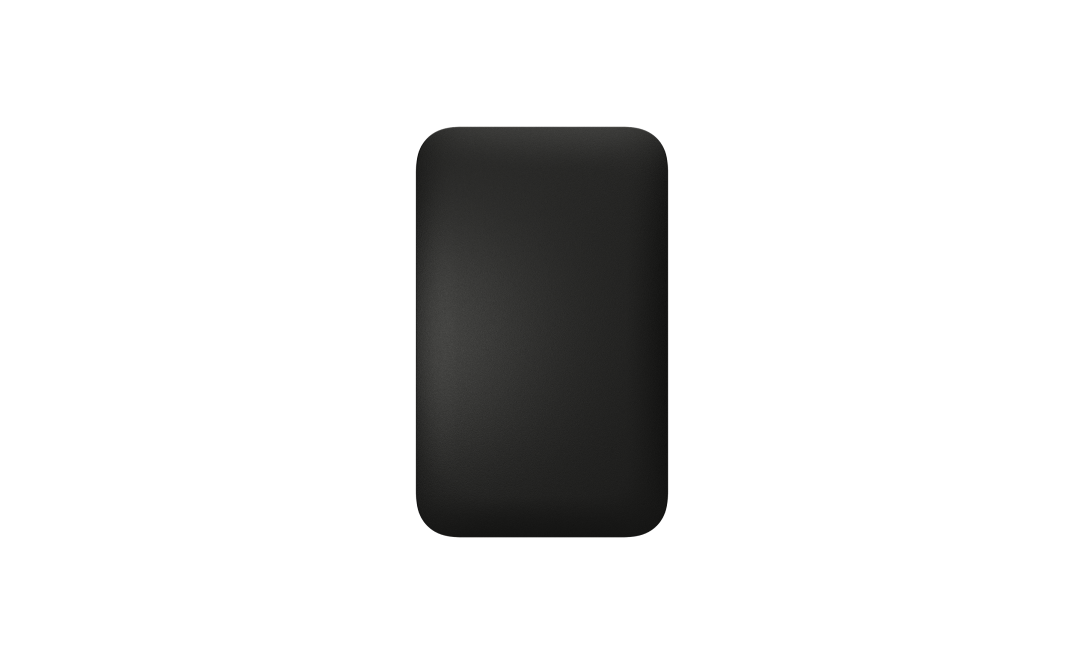

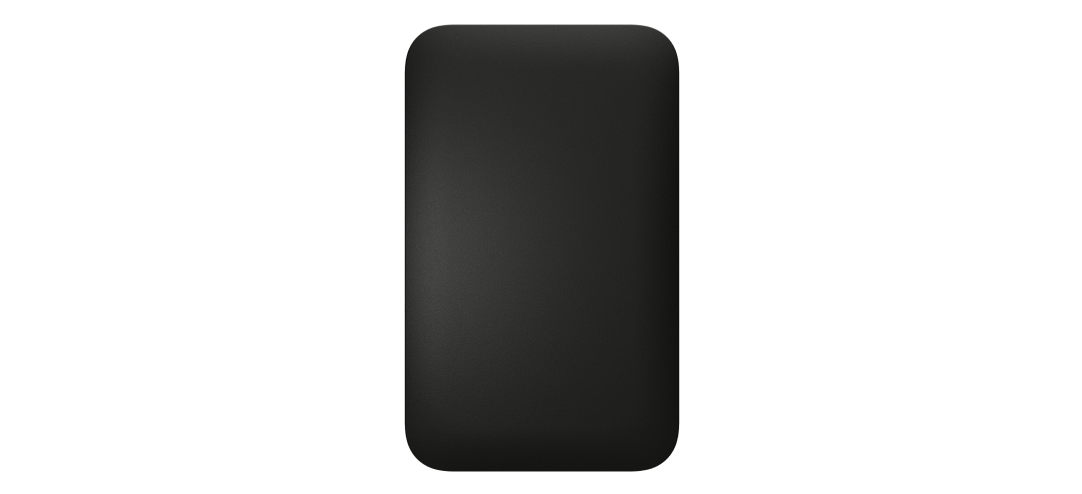

Черный (Black)
RAL 9005

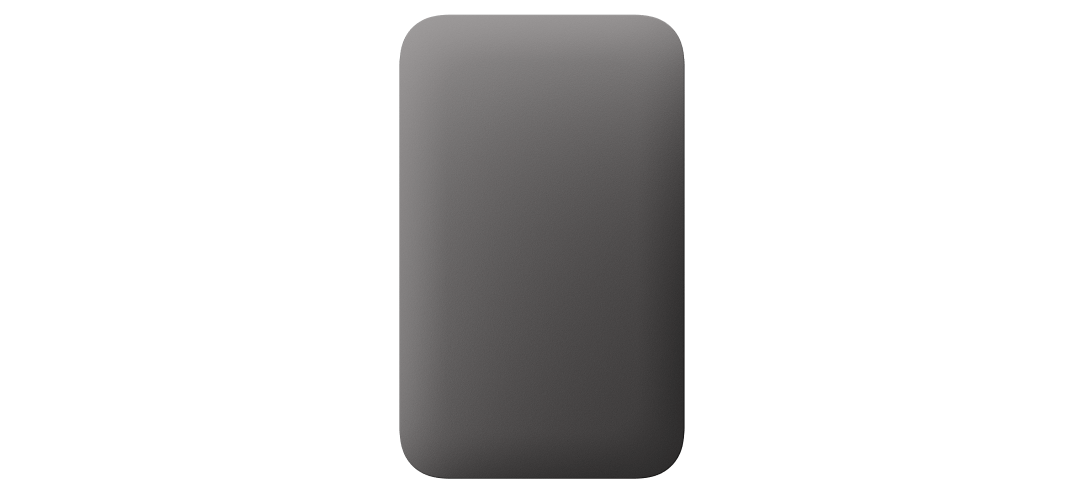

Графит (Graphite)
RAL 7024

Белый (White)
RAL 9003

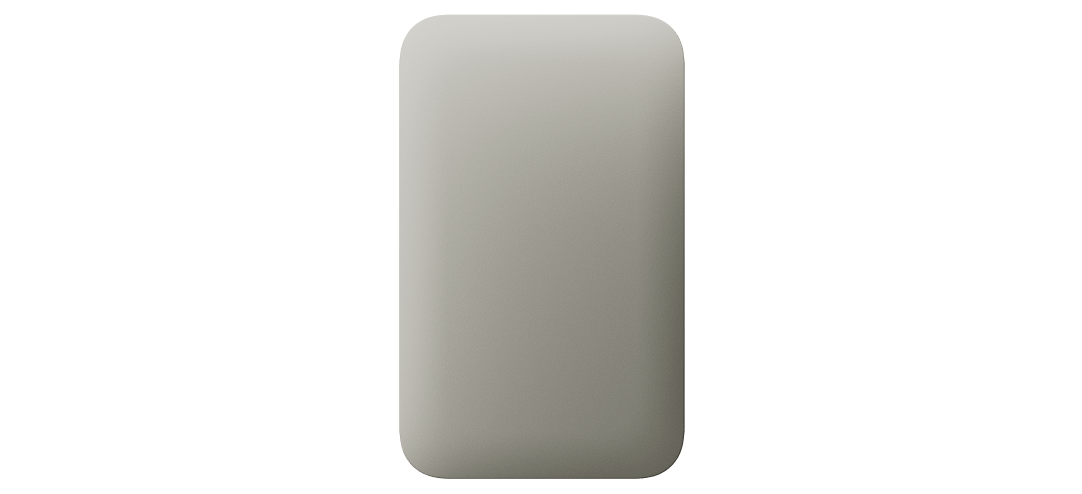

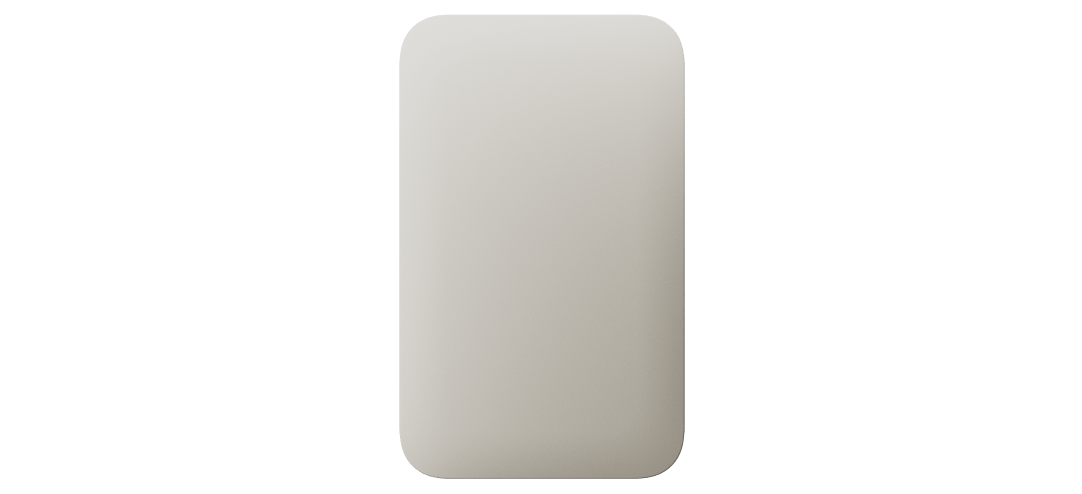

Слоновая кость (Ivory)
RAL 1013

Дымчатый (Fog)
RAL 7047

Устричный (Oyster)
RAL 9002

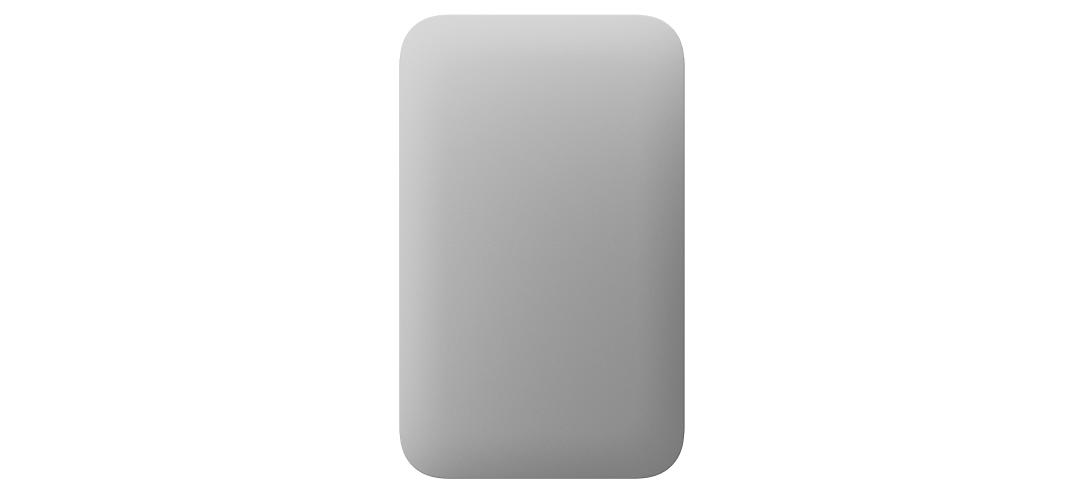

Серый (Grey)
RAL 7004

Оливковый (Olive)
RAL 7044

Цвета RAL максимально приближены к реальному цвету. Однако они могут несколько отличаться, поэтому, пожалуйста, используйте их только как ориентир для выбора цвета.
Связь
Технология связи Jeweller
Проприетарная беспроводная технология для передачи команд, тревог и событий.
Особенности:
- Двусторонняя связь.
- Продвинутая защита от саботажа.
- Блочное шифрование с плавающим ключом.
- Мгновенные оповещения.
- Удаленное управление и настройка в приложениях Ajax.
Диапазоны радиочастот
905,0–926,5 МГц
Максимальная эффективная излучаемая мощность (ERP)
до 20 мВт
Модуляция радиосигнала
GFSK
Дальность радиосвязи
до 1100 м
Между устройством и хабом (или ретранслятором радиосигнала) при отсутствии преград.
Шифрование радиосвязи
Все данные, которые хранятся и передаются, защищены блочным шифрованием с плавающим ключом.
Радиочастотный хоппинг
Предотвращает радиопомехи и глушение.
Технология связи Wings
Проприетарная беспроводная технология связи для обновления прошивки.
Особенности:
- Двусторонняя связь.
- Продвинутая защита от саботажа.
- Блочное шифрование с плавающим ключом.
- Повторная загрузка пакетов данных в случае ошибки при передаче данных.
- Подтверждение доставки пакетов данных.
Диапазоны радиочастот
905,0–926,5 МГц
Дальность радиосвязи
до 1100 м
Между устройством и хабом (или ретранслятором) при отсутствии помех.
Шифрование радиосвязи
Все данные, которые хранятся и передаются, защищены блочным шифрованием с плавающим ключом.
Радиочастотный хоппинг
Предотвращает радиопомехи и глушение.
Ключевые возможности
Cценарии автоматизации
- по изменению режима охраны
- по расписанию
- по тревоге
- по температуре, влажности, концентрации CO2*
- по нажатию другого LightSwitch/Button
* Сценарии по показателю влажности или концентрации CO2 возможны, если LifeQuality Jeweller добавлен в систему.
Работа без нейтрали
LightSwitch (1-gang) [120] Jeweller требует только фазы питания для работы.
Минимальная мощность нагрузки
20 Вт
Значение рассчитано для светодиодных осветительных приборов.
Бесконтактная сенсорная панель
На сенсорную панель не обязательно нажимать. LightSwitch (1-gang) [120] Jeweller срабатывает при приближении руки на расстояние 15 мм.
Подсветка
Опциональное, можно отключить в настройках устройства в приложении Ajax.
Защита от несовместимых устройств
Срабатывает на осветительные устройства недостаточной мощности (до 20 Вт). При сработке защиты LightSwitch (1-gang) [120] Jeweller отключает питание прибора и отправляет уведомления в приложения Ajax. Для осветительных приборов низкой мощности в комплекте имеется конденсатор.
Рекомендации
Устройство предназначено только для установки в помещении. Устанавливать устройство должен профессиональный электрик.
Для обеспечения стабильной работы LightSwitch (1-gang) [120] Jeweller и осветительного прибора рекомендуется установить комплектный конденсатор.
Защита от саботажа
Защита от подлога
аутентификация устройства
Обнаружение потери связи
через 36 с
Зависит от настроек Jeweller или Jeweller/Fibra.
Питание
Напряжение питания
120 В~, 60 Гц
Устройство не нуждается в нейтрали для работы.
Среднее потребление
до 200 мВт
Максимальная коммутируемая мощность
600 Вт
Для LightCore (1-gang) [120] Jeweller.
Максимальный ток нагрузки
5 A
Защита по току
более 5 А
При сработке защиты LightSwitch (1-gang) [120] Jeweller отключает питание прибора и отправляет уведомления в приложения Ajax.
Защита по температуре
более +60 °C
При сработке защиты LightSwitch (1-gang) [120] Jeweller отключает питание прибора и отправляет уведомления в приложения Ajax.
Рабочие параметры
Диапазон рабочих температур
от -10 °C до +40 °C
Допустимая влажность
до 75% без образования конденсата
Класс защиты
IP20
Формфактор выключателя
американского типа (120)
Размеры
Реле
LightCore (1-gang) [120] Jeweller — 98,4 × 41,9 × 33,4 мм


Сенсорные панели

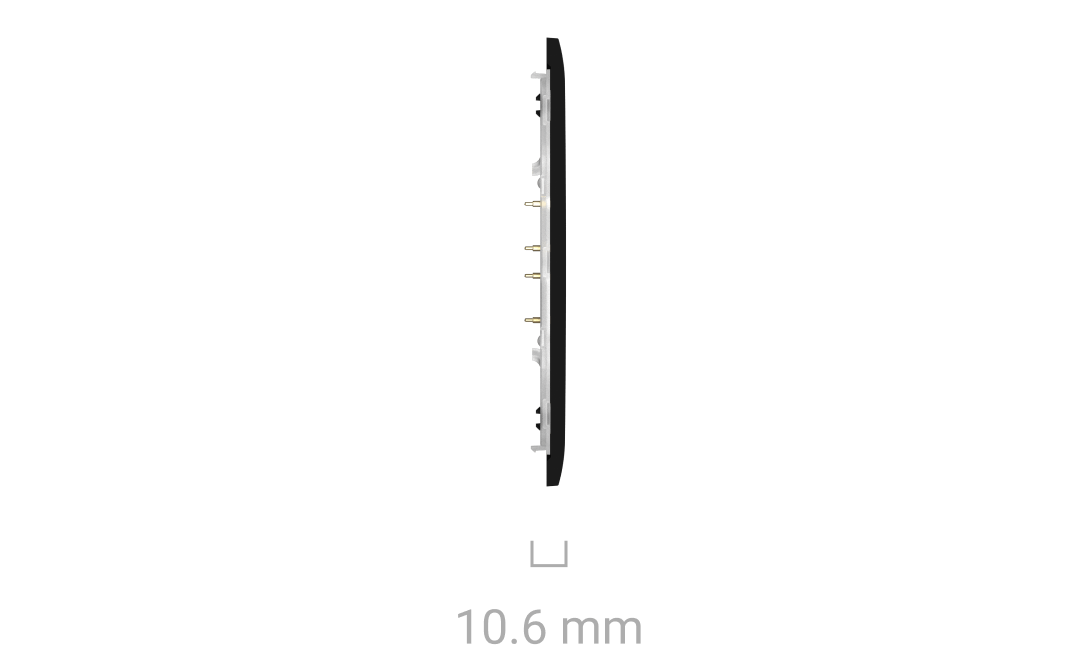

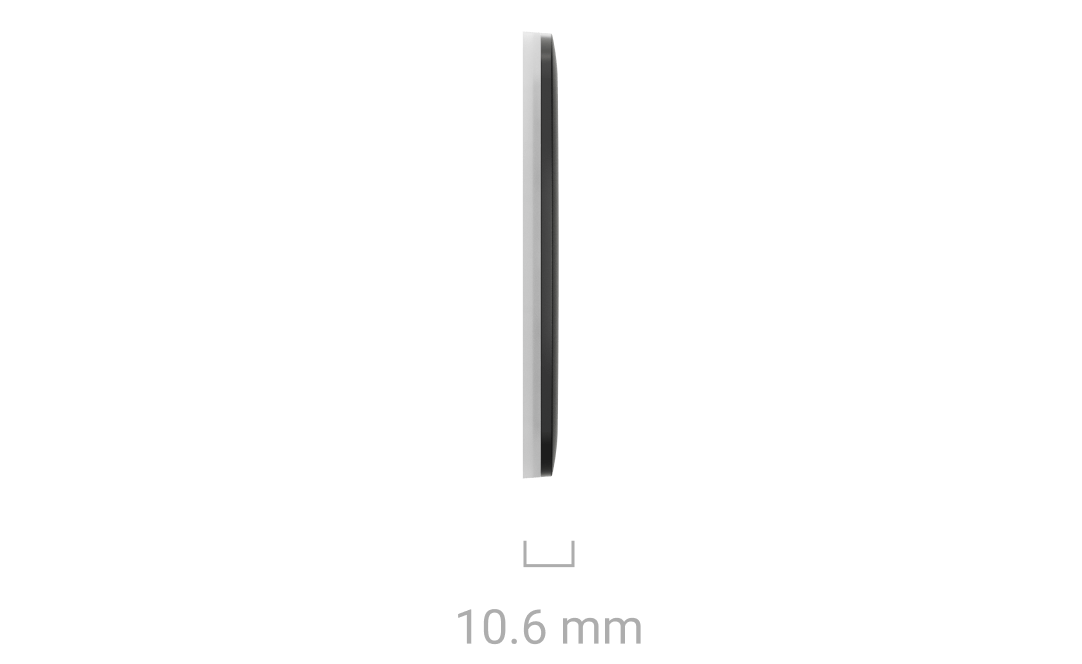

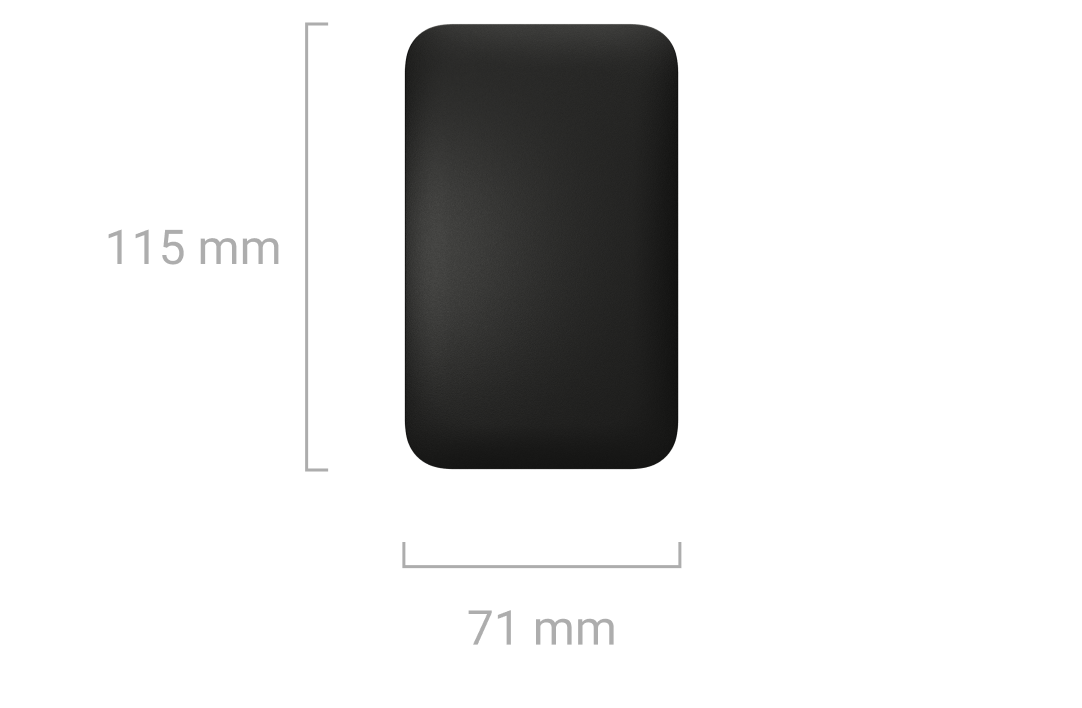

SoloButton (1-gang) [120] — 115 × 71 × 10,6 мм

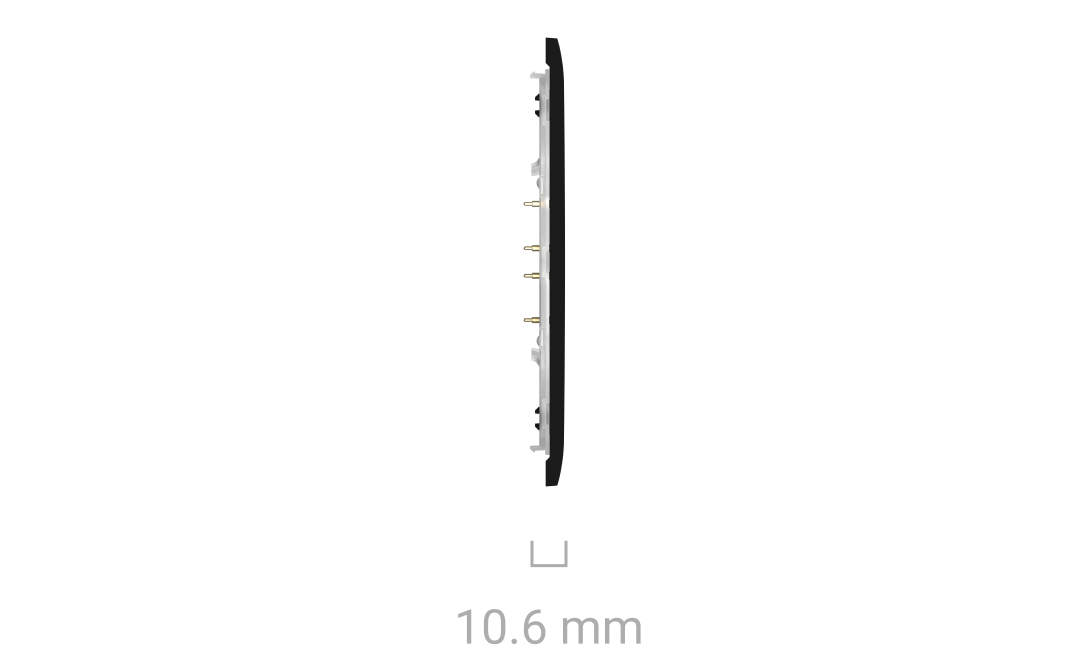

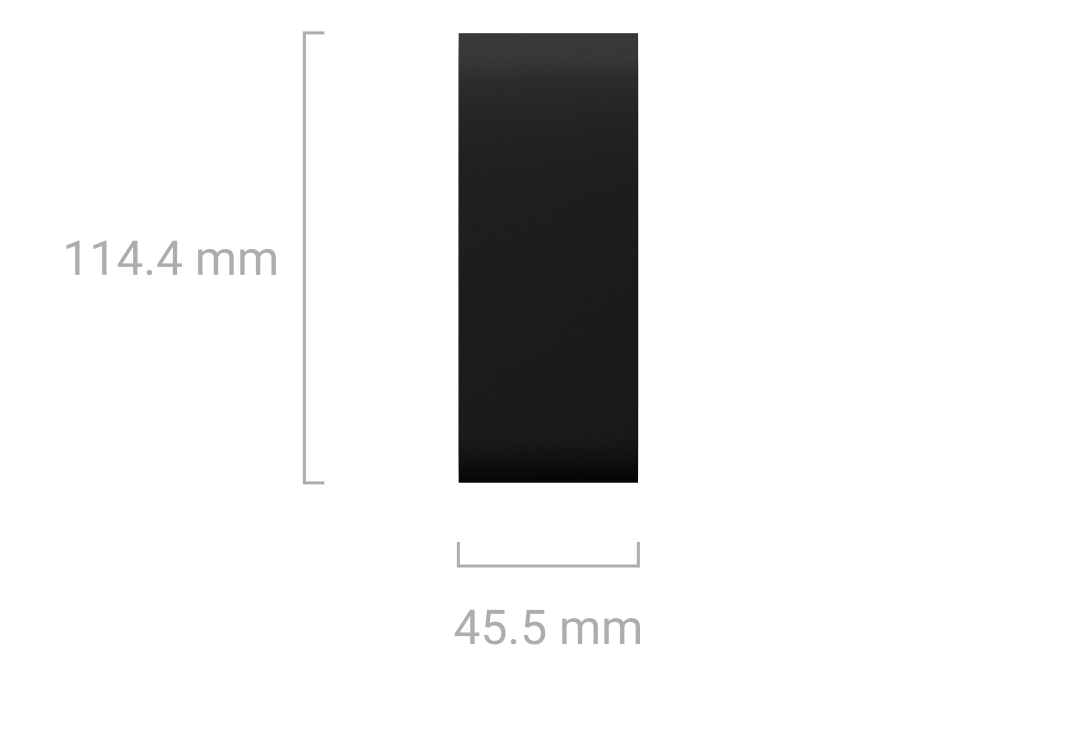

CenterButton (1-gang) [120] — 114,4 × 45,5 × 10,6 мм

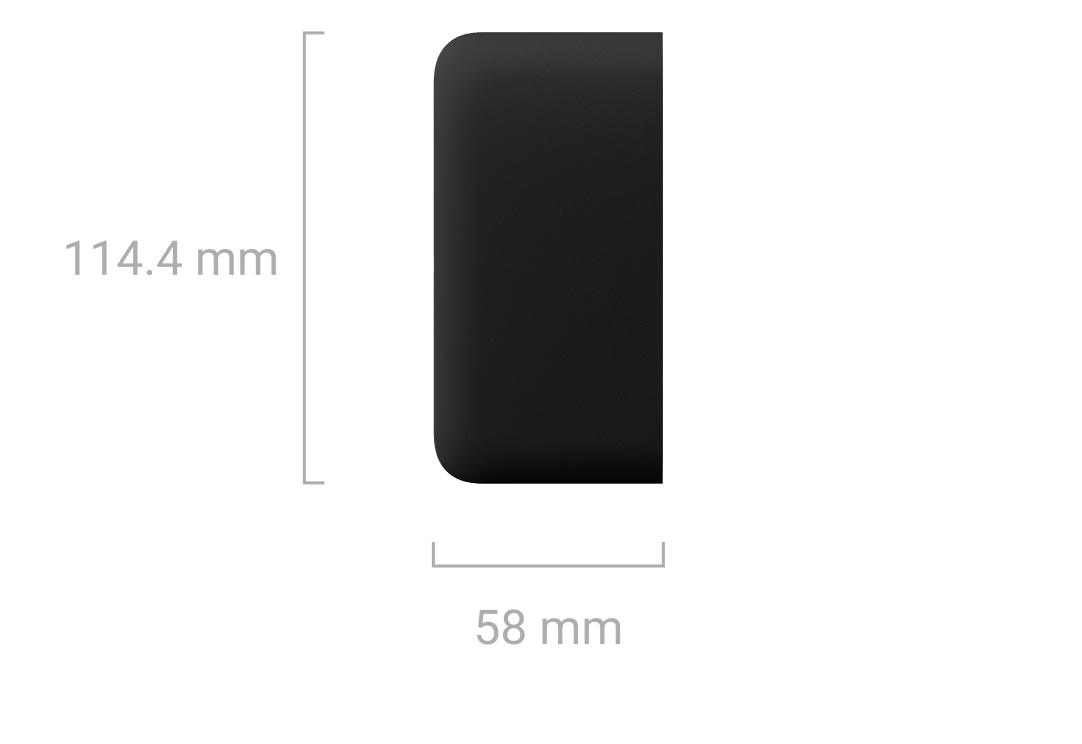

SideButton (1-gang) [120] — 114,4 × 58 × 10,6 мм


Рамки
Frame (2 seats) [120] — 115 × 117 × 6 мм


Frame (3 seats) [120] — 115 × 163 × 6 мм


Frame (4 seats) [120] — 115 × 209 × 6 мм


Frame (5 seats) [120] — 115 × 255 × 6 мм


Вес
Реле
LightCore (1-gang) [120] Jeweller — 67 г
Сенсорные панели
SoloButton (1-gang) [120] — 55 г
CenterButton (1-gang) [120] — 31 г
SideButton (1-gang) [120] — 34 г
Рамки
Frame (2 seats) [120] — 22 г
Frame (3 seats) [120] — 28 г
Frame (4 seats) [120] — 35 г
Frame (5 seats) [120] — 41 г
Комплектация
LightSwitch (1-gang) [120] Jeweller — сборное устройство. Все компоненты продаются отдельно и соединяются между собой при монтаже.
