Характеристики
Relay Jeweller
Беспроводное реле с беспотенциальным "сухим" контактом
Совместимость устройств
Питание
Внешний источник питания
7–24 В⎓
Реле не подает дополнительное питание на подключенные к нему устройства.
Среднее потребление
до 1 Вт
В режиме ожидания.
Площадь поперечного сечения кабеля
0,75–1,5 мм² (22–14 AWG)
Максимальная резистивная нагрузка
до 5 А при 24 В⎓
до 13 А при 110–230 В~
Максимальная индуктивная/емкостная нагрузка
до 3 А при 24 В⎓
до 8 А при 110–230 В~
Защита по напряжению
минимальная – 6,5 В⎓
максимальная – 36,5 В⎓
Реле автоматически выключится, как только напряжение в сети выйдет за указанные пределы.
Защита по температуре
выше +65 °C в месте установки
выше +85 °C внутри реле
Связь
Технология связи Jeweller
Проприетарная беспроводная технология связи для передачи команд, тревог и событий.
Особенности:
- Двусторонняя связь.
- Продвинутая защита от саботажа.
- Блочное шифрование с плавающим ключом.
- Мгновенные оповещения.
- Удаленное управление и настройка в приложениях Ajax.
Диапазоны радиочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Зависит от региона продажи.
Максимальная эффективная излучаемая мощность (ERP)
до 25 мВт
Модуляция радиосигнала
GFSK
Дальность радиосвязи
до 1000 м
Между реле и хабом (или ретранслятором) при отсутствии помех.
Шифрование радиосвязи
Все данные, которые хранятся и передаются, защищены блочным шифрованием с плавающим ключом.
Радиочастотный гоппинг
Для предотвращения радиопомех и глушения.
Ключевые возможности
Управление со смартфона
В приложении Ajax пользователь может настраивать реле и получать уведомления.
Сценарии автоматизации
- По изменению режима охраны
- По расписанию
- По тревоге
- По температуре.
- По влажности1
- По концентрации CO₂1
- По нажатию LightSwitch/Button
1 Сценарии по влажности или концентрации CO2 возможны, если LifeQuality Jeweller добавлен в систему.
Регулируемая длительность импульса
от 0,5 до 255 с
Режим работы
- импульсный
- бистабильный
Состояние контакта
- нормально открытый.
- нормально закрытый.
Рекомендации
Подходит для использования в помещении или на улице при условии установки в герметичном корпусе. Рекомендуется монтировать Relay Jeweller на DIN-рейку с помощью держателя DIN Holder, который продается отдельно.
Защита от саботажа
Защита от подлога
аутентификация устройства
Обнаружение потери связи
через 36 с
Время обнаружения зависит от настроек Jeweller или Jeweller/Fibra.
Корпус

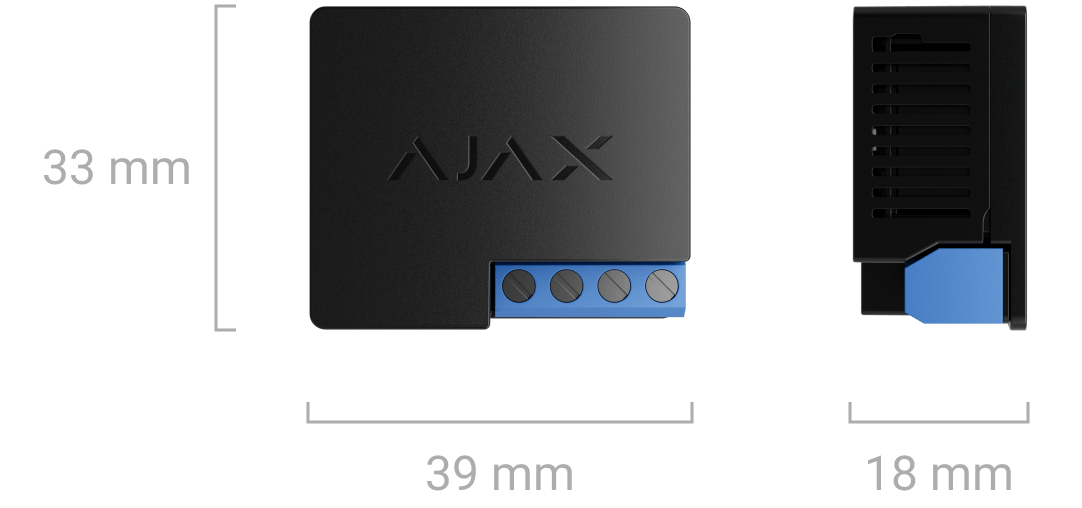

Размер
39 × 33 × 18 мм
Вес
25 г
Диапазон рабочих температур
от −10 °C до +64 °C
Допустимая влажность
до 75%
Класс защиты
IP20
Цвета
Чёрный
Комплектация
Relay Jeweller
Двусторонний скотч
Краткая инструкция
