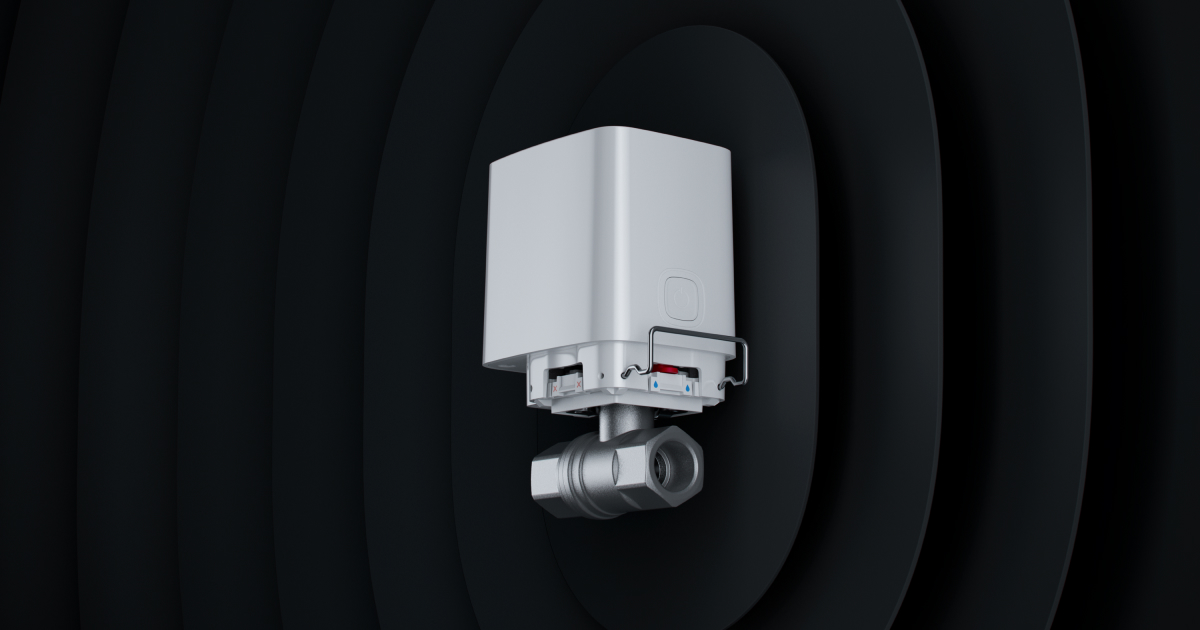

Кран перекрытия воды с дистанционным управлением

Ни капли проблем

WaterStop автоматически перекрывает воду через 7 секунд после тревоги датчика LeaksProtect или стороннего датчика протечки на объекте, где установлена система Ajax. Устройство сочетает в себе запорный кран и мощный электропривод с блоком управления. Управляйте WaterStop из любой точки мира, где есть интернет — в приложениях Ajax можно в любой момент проверить состояние и изменить положение крана. Кроме сценария по тревоге датчика протекания, можно настроить перекрывание воды в определенное время или когда система безопасности находится под охраной.

Возможности WaterStop за минуту

Представляем WaterStop

4 положения установки

4 положения установки

Перекрывает воду за 7 секунд

Кран RuB в комплекте

Стандарт ISO 5211

1" (DN 25)

1" (DN 25)

¾" (DN 20)

¾" (DN 20)

½" (DN 15)

½" (DN 15)

До 1100 м

дальность связи с хабом

До 3 лет

работы от батарей

Совместим с трубами для подачи холодной и горячей воды

Совместим с трубами для подачи холодной и горячей воды

Радиосвязь Jeweller

Радиосвязь Jeweller

Установка электропривода

без дополнительных инструментов

Автоматическая профилактика от заклинивания

с помощью сценариев

Сценарии автоматизации

Защита электропривода от несанкционированного демонтажа

Защита электропривода от несанкционированного демонтажа

Кнопка и рычаг

Кнопка и рычаг

для перекрытия воды вручную

Информативные уведомления в приложении

Ajax logo
10:00

Ajax

Дом: Обнаружено протечку, LeaksProtect в Кухня
Ajax logo
10:00

Ajax

Дом: Перекрытие воды, WaterStop в Кухня
Дистанционное управление и настройка

Дистанционное управление и настройка

Опциональное внешнее питание

Уведомление о перегреве

Совместимые хабы и ретрансляторы

Перевірити

Везде, где есть риск потопа

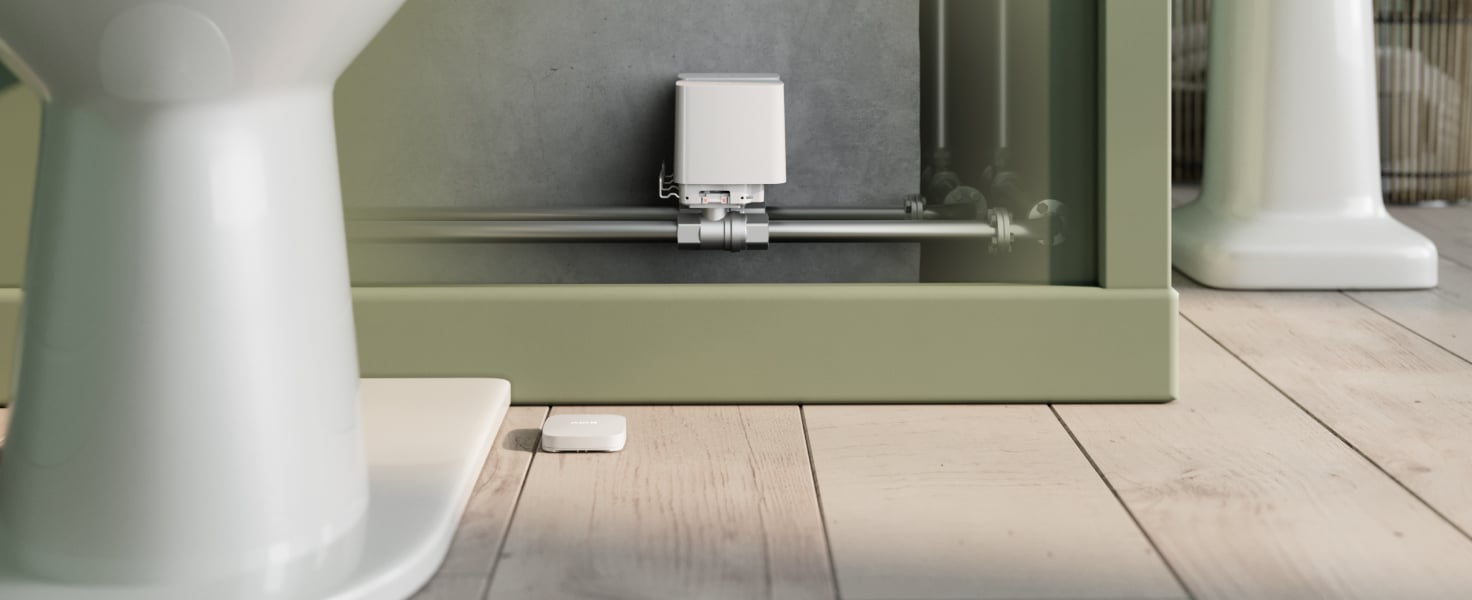

Частный дом

Частный дом

Будьте спокойны, что дома все в порядке. WaterStop автоматически перекроет подачу воды по сценарию, а охранная компания и пользователи мгновенно узнают о затоплении. Больше не нужно переживать, что потоп повредит имущество — Ajax позаботится о безопасности вашего дома.

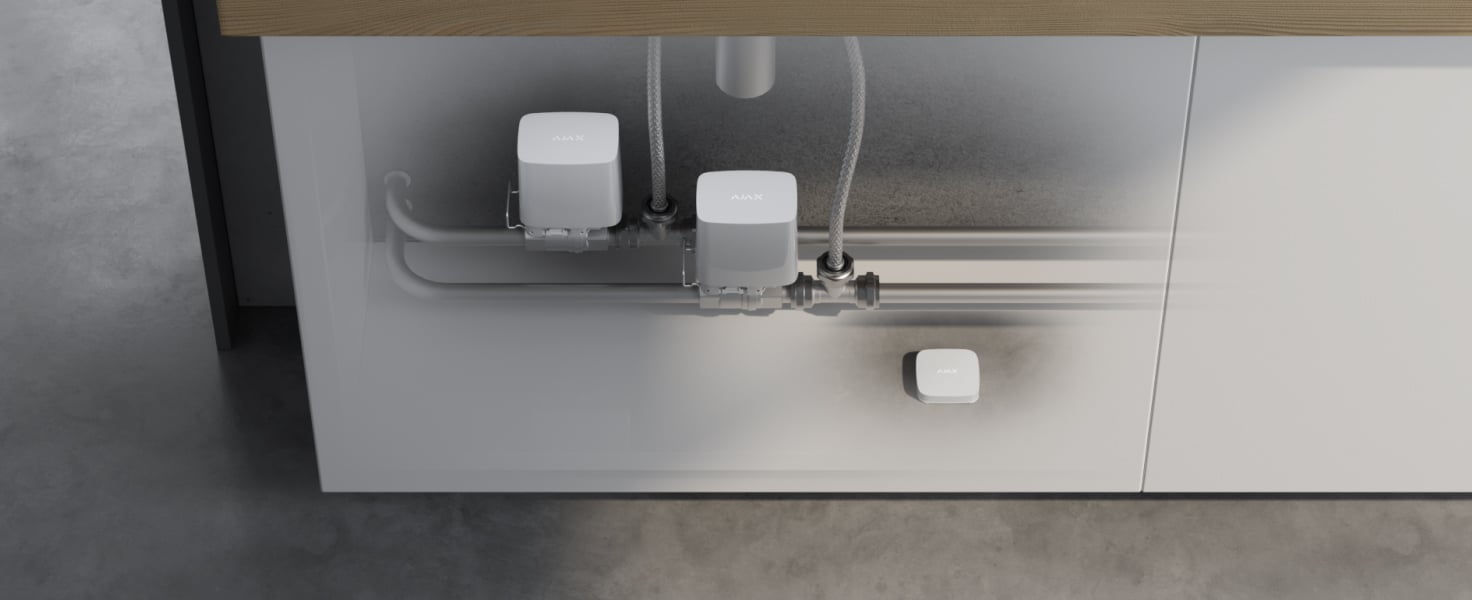

Общественное место

Общественное место

В офисах, библиотеках или торговых центрах антипотоп-система от Ajax поможет вовремя устранить протечки и предотвратить убытки. Потоп можно локализовать, не побеспокоив сотрудников и посетителей. Руководство заведения знает, где и когда произошло затопление — сантехники и клининговая компания отправятся точно на место.

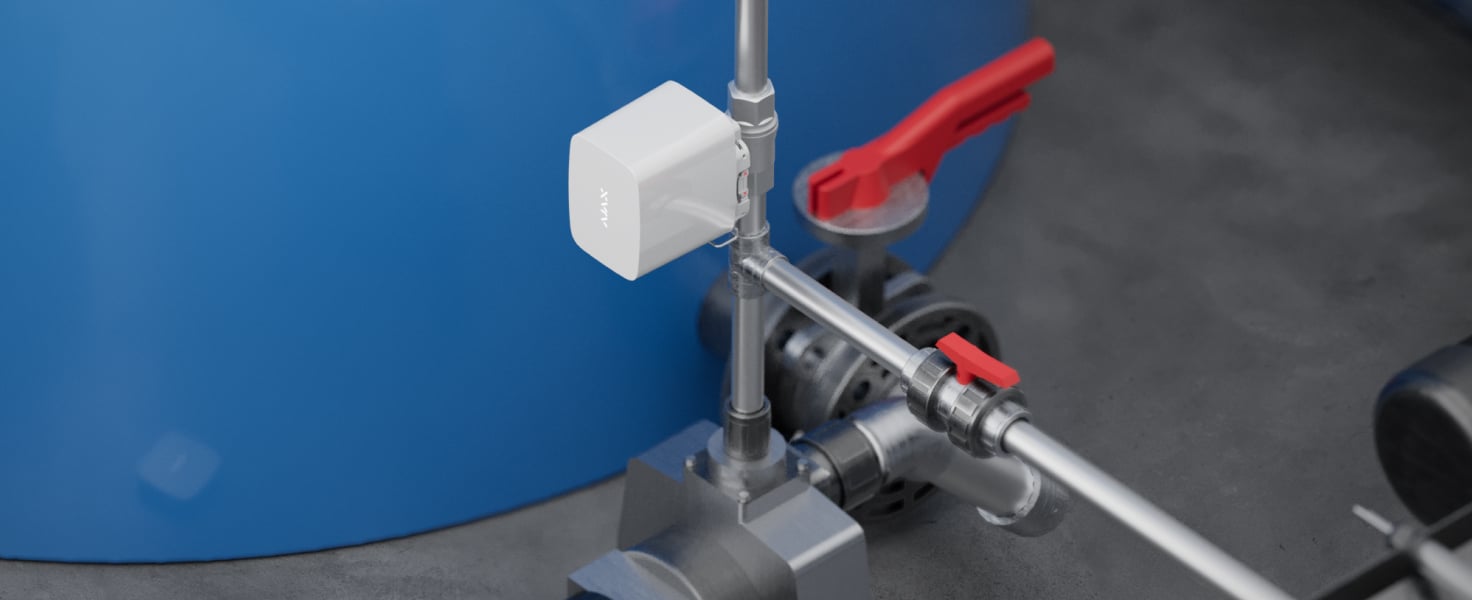

Производство

Производство

На хаб можно добавить до 200 кранов WaterStop и датчиков протечки — этого хватит, чтобы построить разветвленную антипотоп-систему. Устройства долго работают от батарей, а технологии Ajax обеспечивают отличную дальность радиосвязи. Потребуется всего одна система, чтобы защитить от затоплений крупный промышленный объект. Прорыв трубы не остановит производственный процесс: Ajax мгновенно обнаружит протечку и перекроет воду в считанные секунды.

Железо, выдерживающее время

Железо, выдерживающее времяЭлектроприводКнопка управления подачей водыСкоба для крепления электропривода на запорном кранеМонтажная платформа с рычагом для перекрывания воды вручнуюЗапорный кран RuB

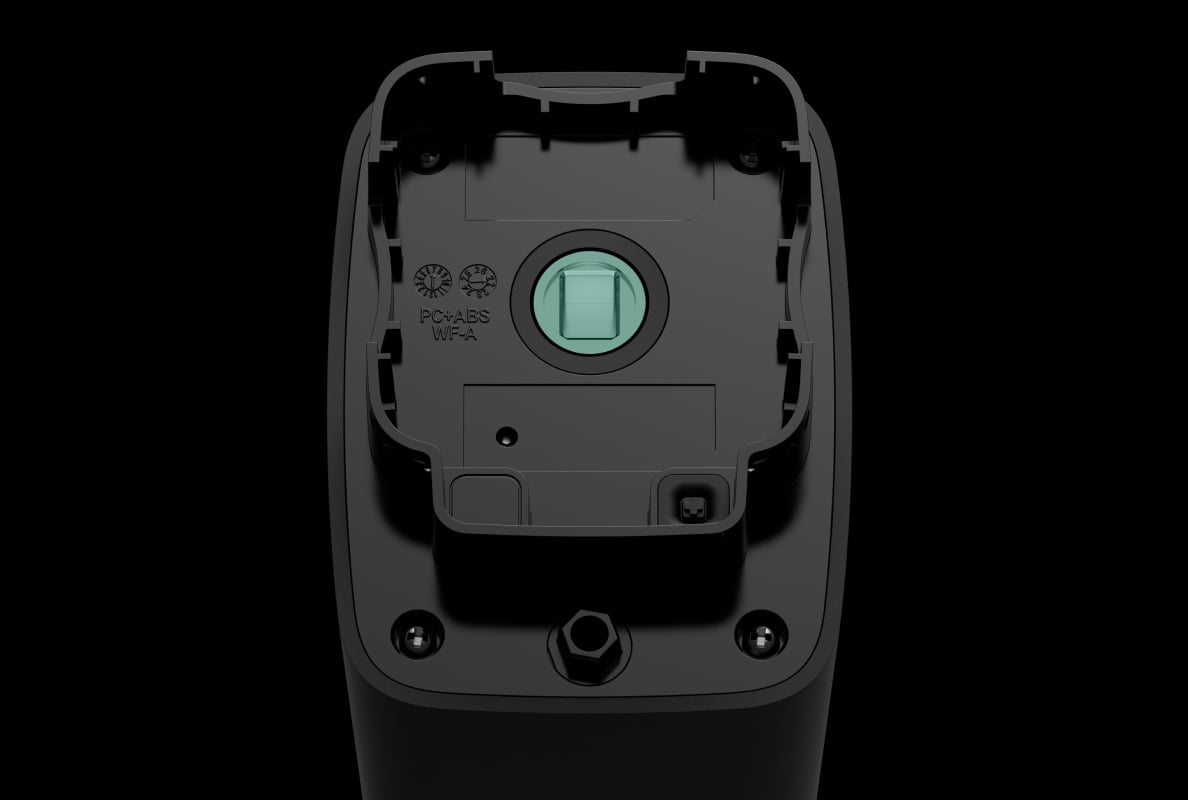

  • Электропривод

  • Кнопка управления подачей воды

  • Скоба для крепления электропривода на запорном кране

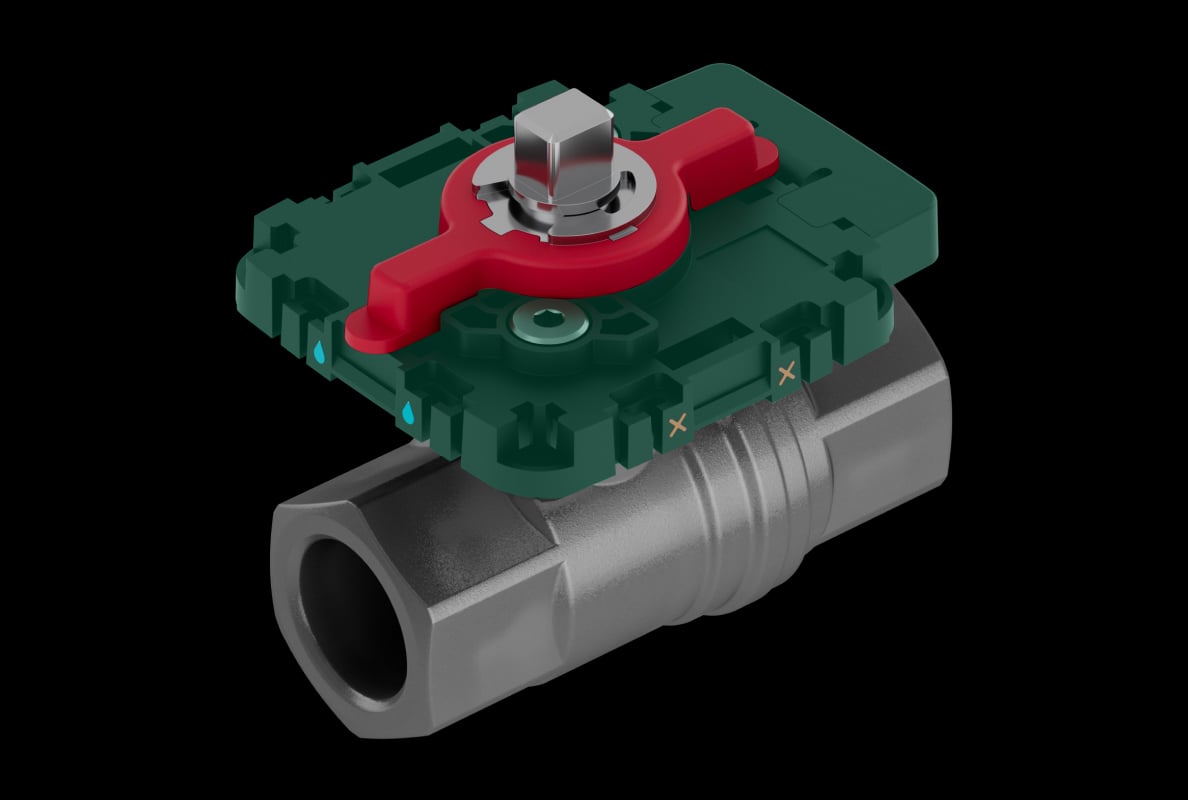

  • Монтажная платформа с рычагом для перекрывания воды вручную

  • Запорный кран RuB

Железо

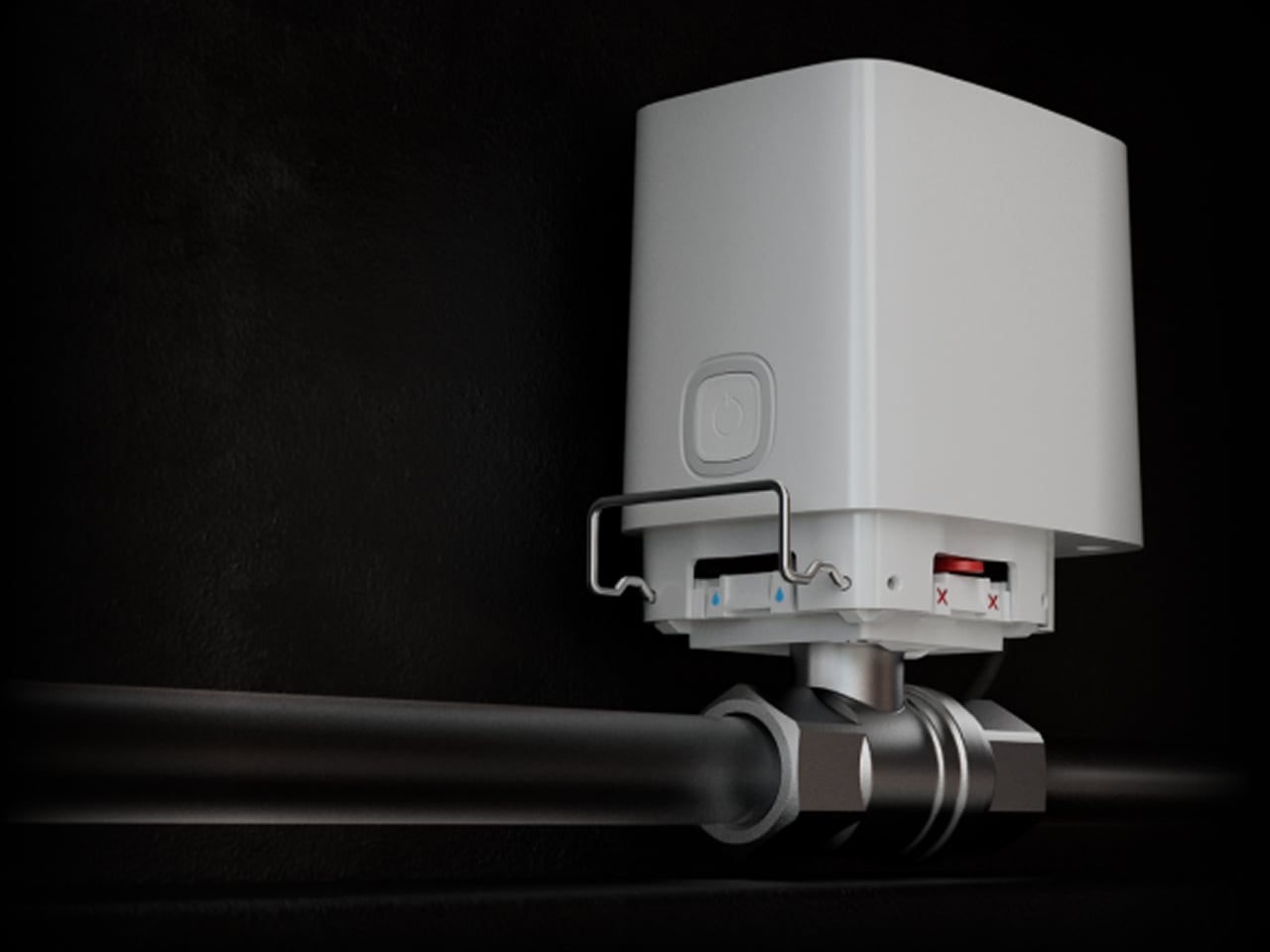

Перекрывает воду за 7 секунд

Электропривод WaterStop имеет крутящий момент до 8,5 Н·м. Этого достаточно, чтобы перекрыть кран, если его заклинит, — и не повредить его. Если запорный кран в норме, WaterStop перекрывает воду через 7 секунд после получения команды от пользователя или автоматически по тревоге LeaksProtect или другого датчика протечки. За 5 секунд вытечет меньше литра воды (при условии, что труба имеет размер ¾», а давление в системе водоснабжения составляет 2,5 бара).

Антипотоп-система Ajax устроена так, что каждое устройство работает либо от предустановленных батарей, либо имеет резервное питание на случай обесточивания. Потоп не приведет к разрушениям — Ajax контролирует объект 24/7.

  • Перекрывает кран, даже если его заклинило

  • Защищает объекты с нестабильным или отсутствующим электроснабжением

Защищен на каждом уровне

WaterStop можно установить на трубу для горячего или холодного водоснабжения — кран готов к работе в сложных условиях. Благодаря дополнительной защите WaterStop выдерживает перегрузку по току и сообщает о перегреве. Электропривод не выйдет из строя, даже если кран заклинило.

  • Предупреждение о перегреве

  • Защита от перегрузки по току

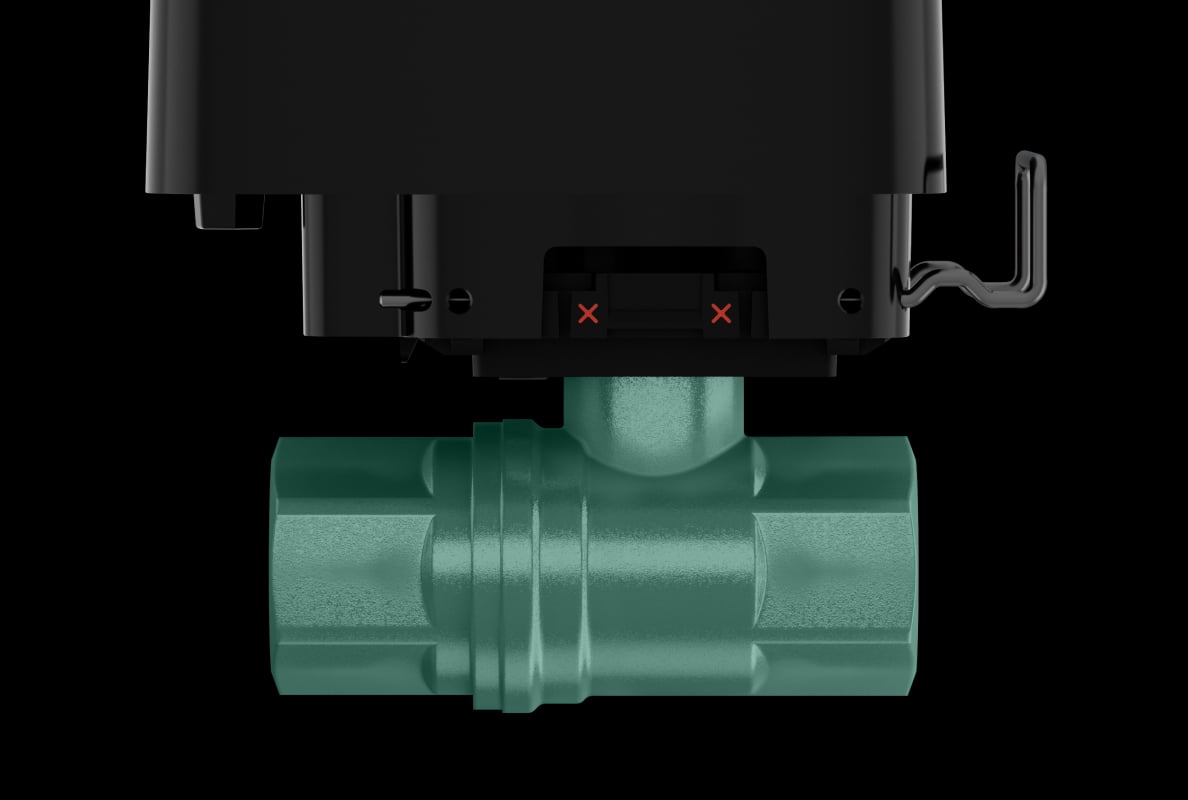

Надежный запорный кран

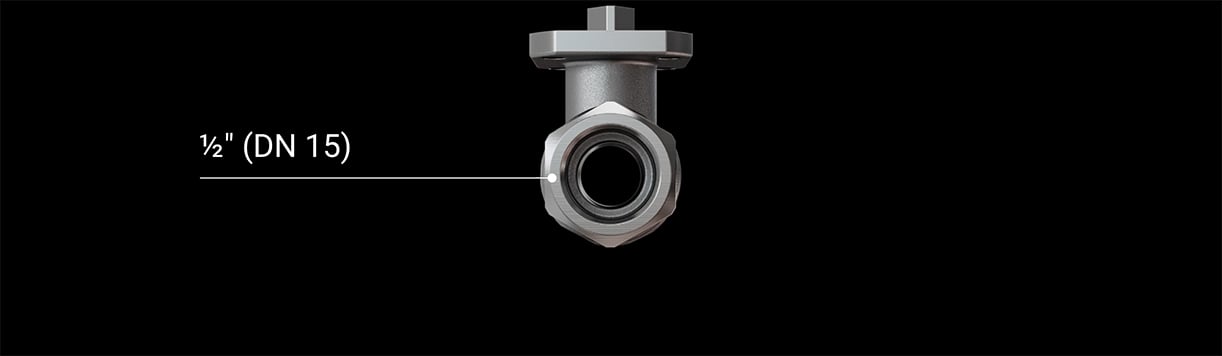

WaterStop доступен в трех версиях, отличающихся размером запорного крана: ½" (DN 15), ¾" (DN 20) и 1" (DN 25). Это наиболее распространенные размеры кранов, устанавливаемых на объектах жилого или коммерческого сектора. Электропривод WaterStop также совместим со всеми шаровыми кранами, которые отвечают стандарту ISO 5211. Даже если объект специфичен и требует кранов особого размера, интегрировать WaterStop в систему водоснабжения будет легко.

Надежный запорный кран

Как проверить, совместим ли WaterStop со сторонним запорным краном

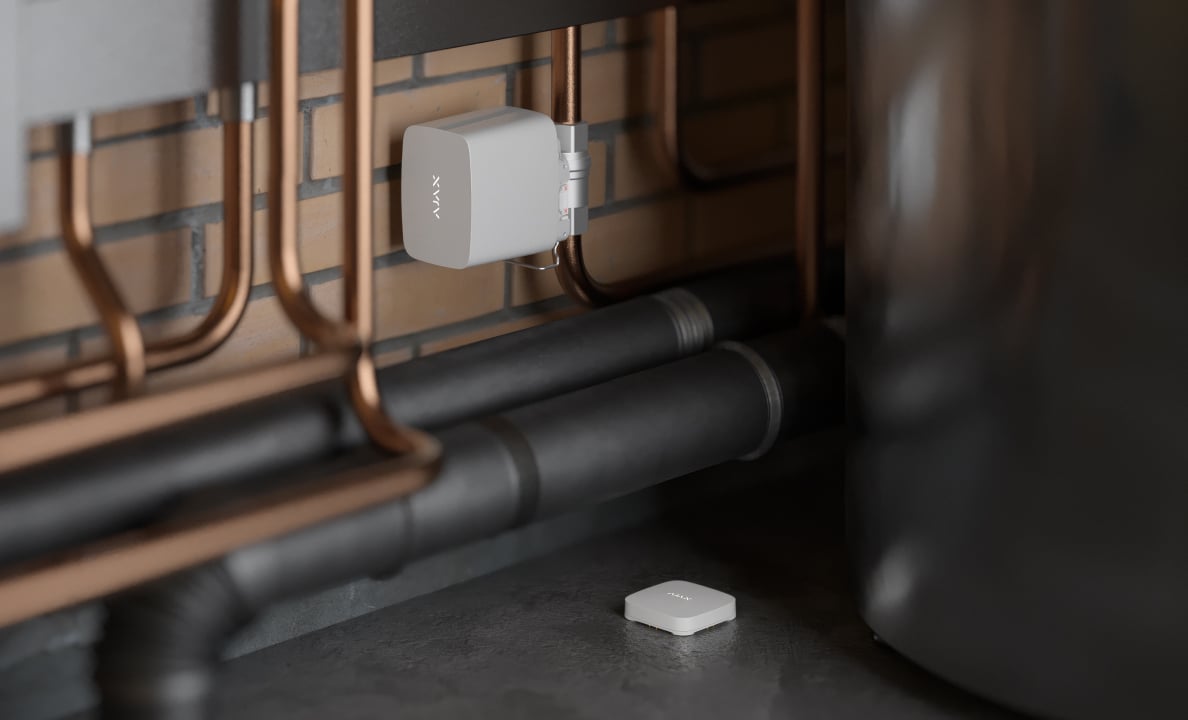

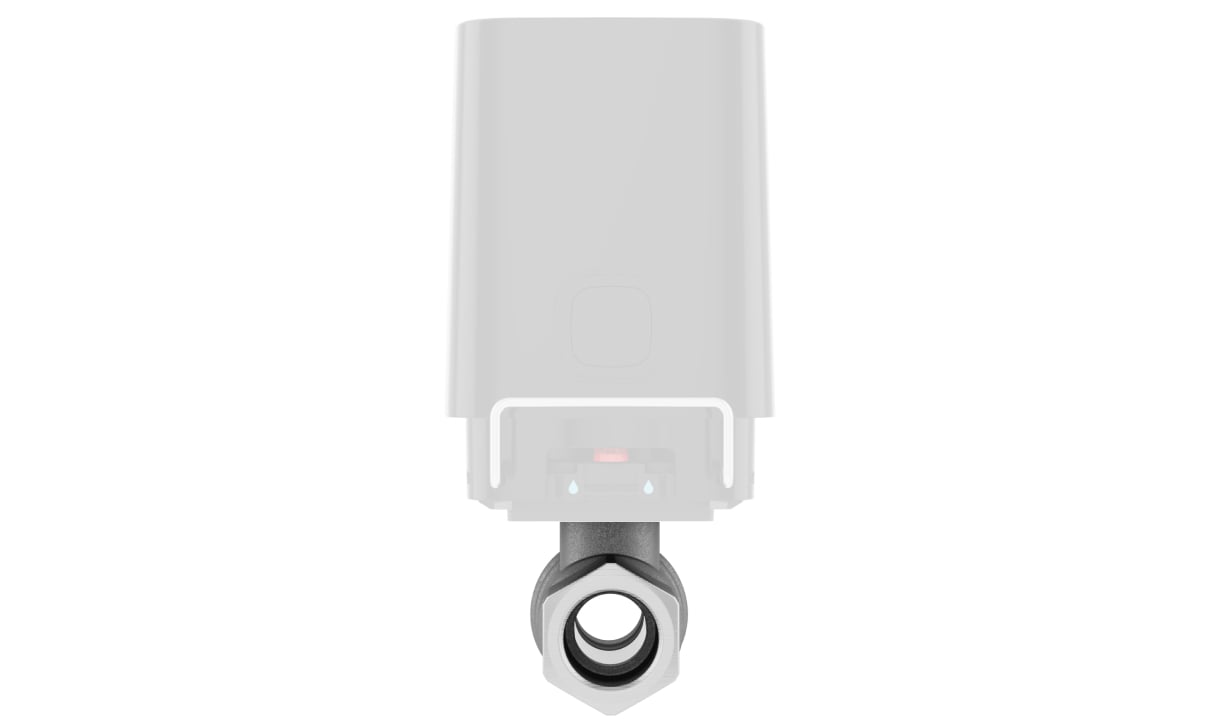

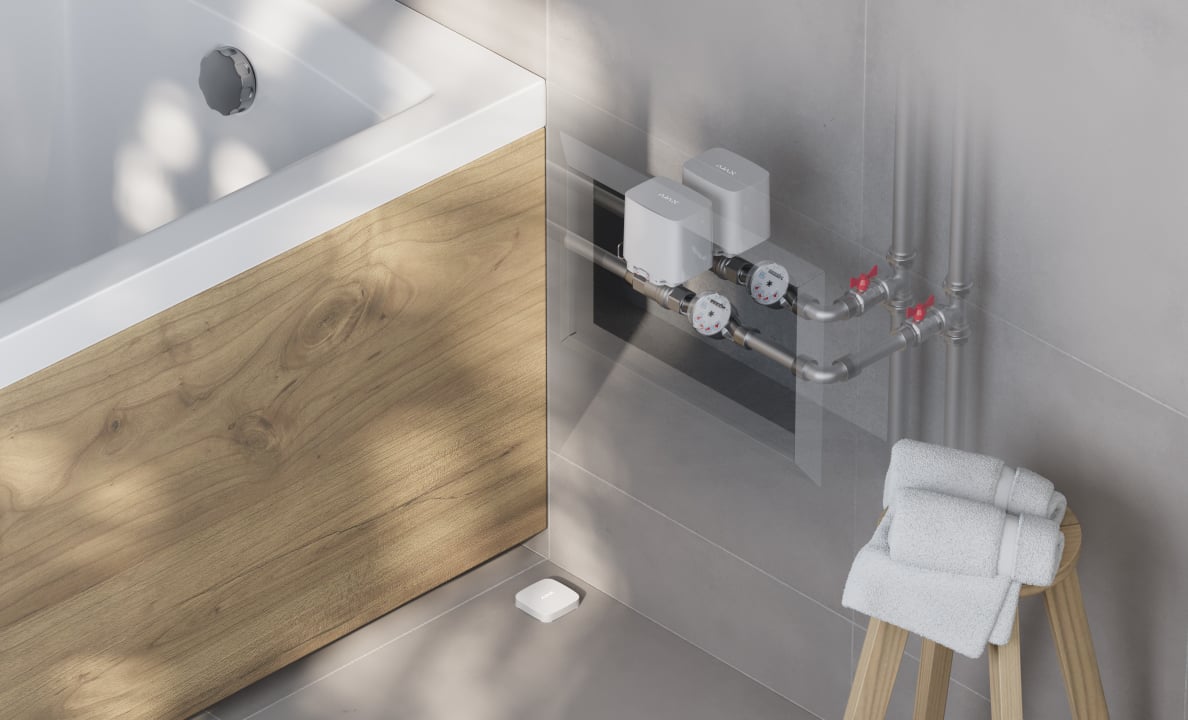

Монтаж без грязных ремонтных работ

Представление о том, насколько сложно устанавливать антипотоп-систему, разрушено. Ajax удалось сделать процесс монтажа легким как никогда. Железо и софт разработаны с идеей минимизировать издержки клиентов и время профессионалов. Инженеры заложили в компактный корпус максимум возможностей и выдающуюся автономность. Миниатюрные датчики протечки LeaksProtect не нужно закреплять на поверхности. Их можно положить в любом месте, даже труднодоступном — там, где может произойти затопление. Запорный кран WaterStop легко интегрируется в систему водоснабжения, а электропривод имеет 4 позиции для монтажа на кране. И все это — без проводов, инструментов и необходимости разбирать корпус.

Монтаж без грязных ремонтных работ
Монтаж без грязных ремонтных работ

Автономная работа

Стабильность на протяжении многих лет

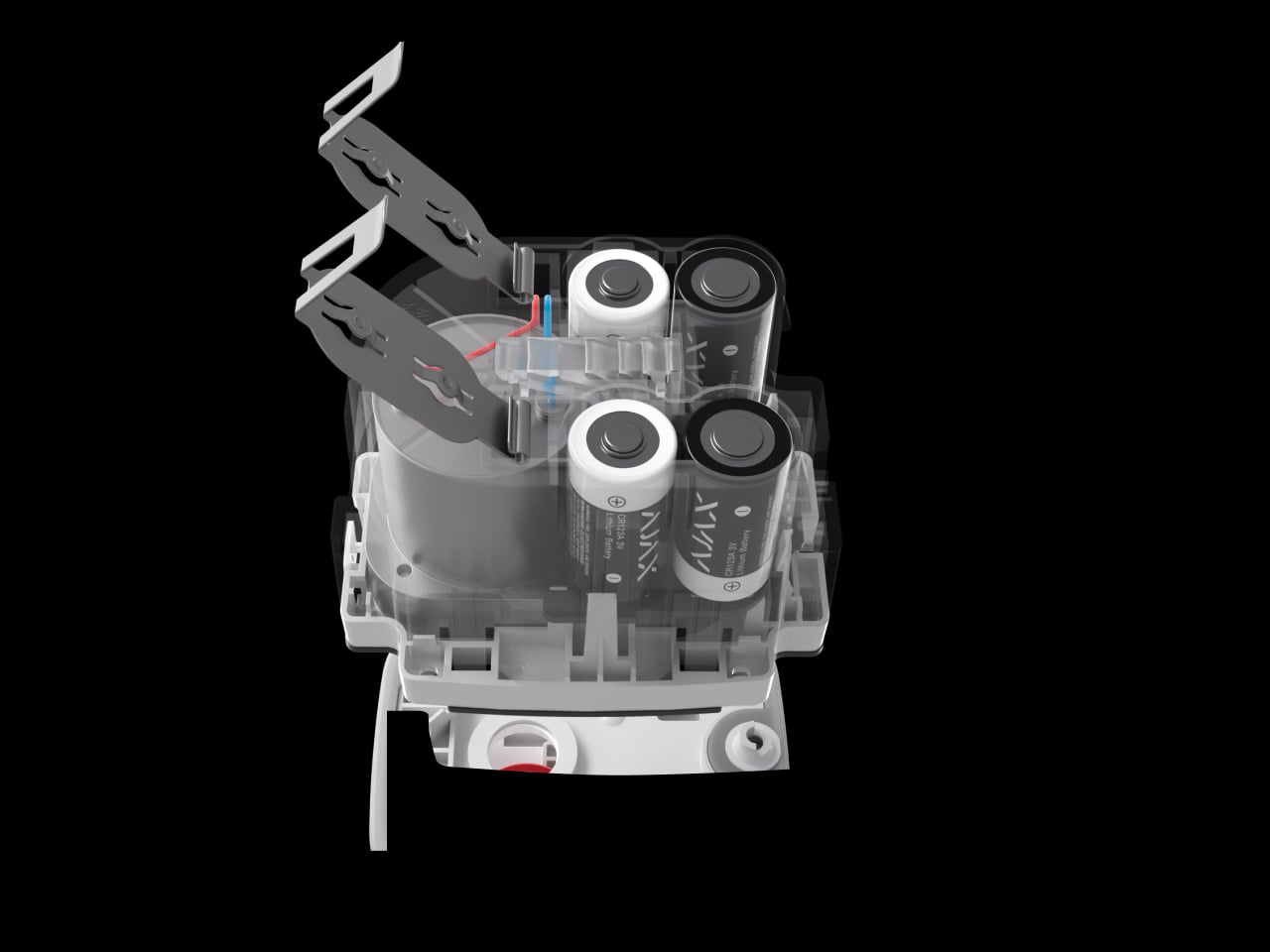

Батареи

WaterStop полностью автономен и не требует подключения к сети 110 или 220 В~. Устройство работает до трех лет от предустановленных батарей. Отсутствие проводов делает процесс установки быстрым и легким. Приложения Ajax заранее предупредят охранную компанию и пользователей о необходимости замены батарей. Инженер монтажа устанавливает новые элементы питания — и WaterStop продолжает работать в обычном режиме.

Батареи
  • До 3 лет работы от предустановленных батарей

  • Предупреждение о низком заряде батарей в приложении

  • Сменные батареи CR123A

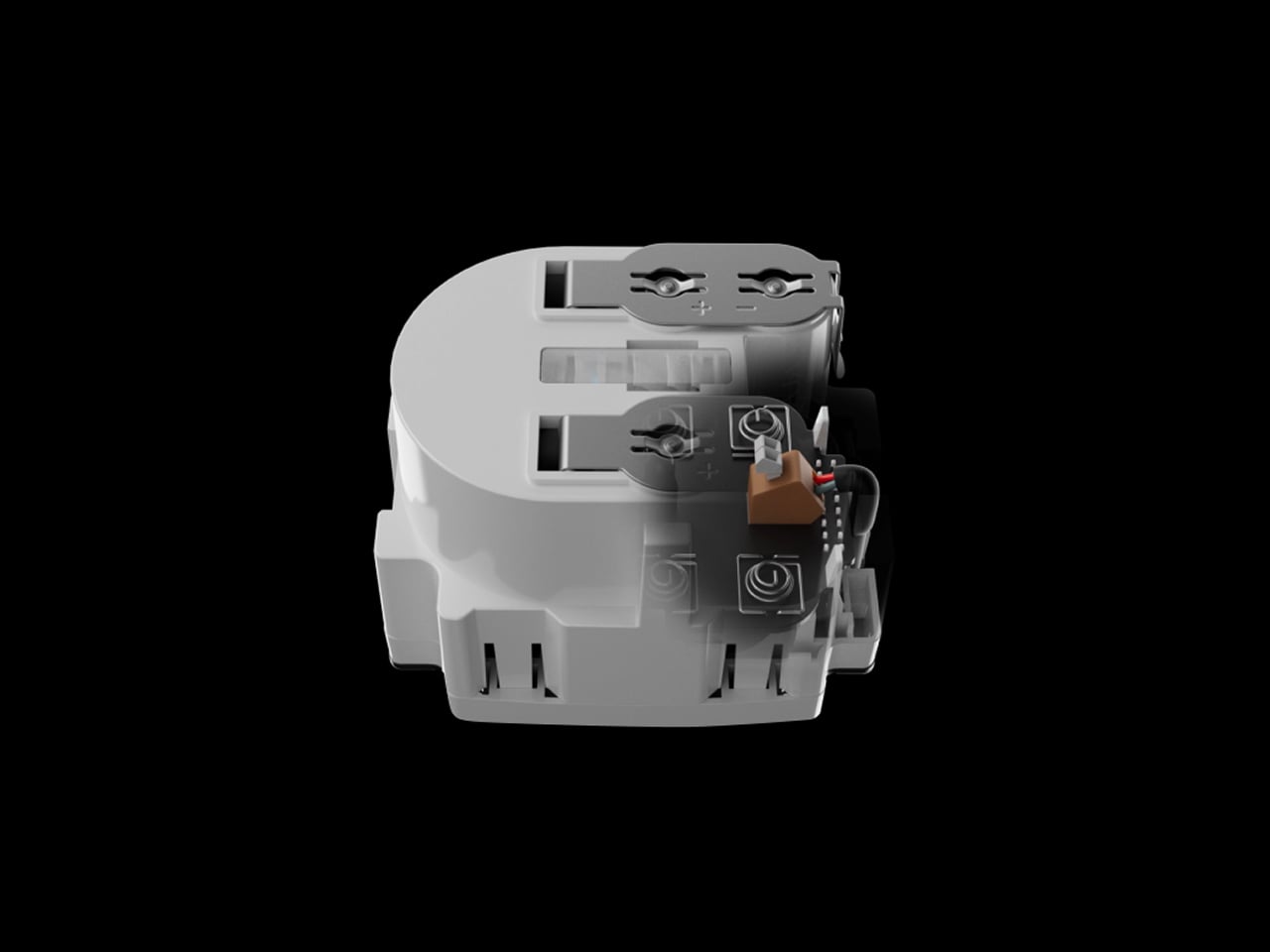

Внешнее питание

Батареи могут разрядиться быстрее, когда WaterStop используется при высокой температуре или когда запорный кран работает нон-стоп. Для большей автономности WaterStop можно подключить к внешнему источнику питания 9–12 В⎓. Тогда предустановленные батареи будут служить резервным источником питания при отсутствии энергоснабжения.

Внешнее питание
  • Подсоединение к источнику питания 9–12 В⎓

  • Резервное питание от предустановленных батарей

Уникальные беспроводные технологии

Система Ajax использует защищенную двустороннюю радиосвязь на основе собственного протокола Jeweller. Протокол применяет блоковое шифрование и аутентификацию во время каждого сеанса связи для защиты от саботажа, подлога и кражи данных.

Беспроводные технологии Ajax действуют на расстоянии до 1100 метров на открытом пространстве без помех. Это в среднем гораздо больше, чем предлагают другие производители. Авторегулировка мощности радиопередатчика обеспечивает энергоэффективность, поскольку устройство не использует максимальную мощность постоянно. Радиосвязь также более стабильна благодаря использованию менее зашумленных частот. Хабы Ajax используют радиочастотный хоппинг для защиты от перехвата и глушения: система автоматически изменяет частоту в пределах диапазона и информирует охранную компанию и пользователей о попытке глушения.

  • До 1100 метров радиосвязи с хабом

  • Зашифрованная двусторонняя связь

  • Уведомление о потере связи и глушении

Jeweller

Радиопротокол проводит регулярные опросы устройств; все актуальные состояния отображаются в приложении Ajax вместе с тревогами, событиями и показателями. Jeweller использует шифрование и аутентификацию для защиты от подлога.

Узнать больше

Комплексное решение для масштабных систем

Ретранслятор радиосигнала ReX увеличивает дальность радиосвязи между устройствами и хабом Ajax в условиях, когда есть помехи для сигнала. К примеру, в больших домах с толстыми стенами или рассредоточенных на расстоянии складских помещениях. ReX 2 обеспечит стабильную связь даже через сталь и бетон при помощи Ethernet, используя провод в качестве дополнительного канала связи. До пяти ретрансляторов могут работать в пределах одной системы Ajax, расширяя покрытие радиосети вдвое. Это дает возможность защищать многоярусные здания с подземными паркингами, подвальные помещения и металлические ангары.

  • До 5 ретрансляторов в пределах одной системы

  • Ethernet как альтернативный канал связи

Софт

Все данные как на ладони

В приложениях Ajax доступна исчерпывающая информация об устройстве в режиме реального времени, где бы вы ни находились. Пользователи могут изменять настройки и управлять подачей воды дистанционно. Достаточно иметь смартфон или ПК с доступом к интернету.

Управление в приложениях

Приложения Ajax мгновенно сообщают о событиях информативными уведомлениями. Охранные компании и пользователи точно знают, какое устройство сработало, когда и где это произошло. Система контролирует состояние каждого устройства и предупреждает о неисправности или низком заряде батарей.

Информативные уведомления

WaterStop можно настроить в любое время и в любом месте, требуется только интернет-соединение. Изменить настройки устройства или сценария автоматизации — секундное дело.

Удаленная настройка

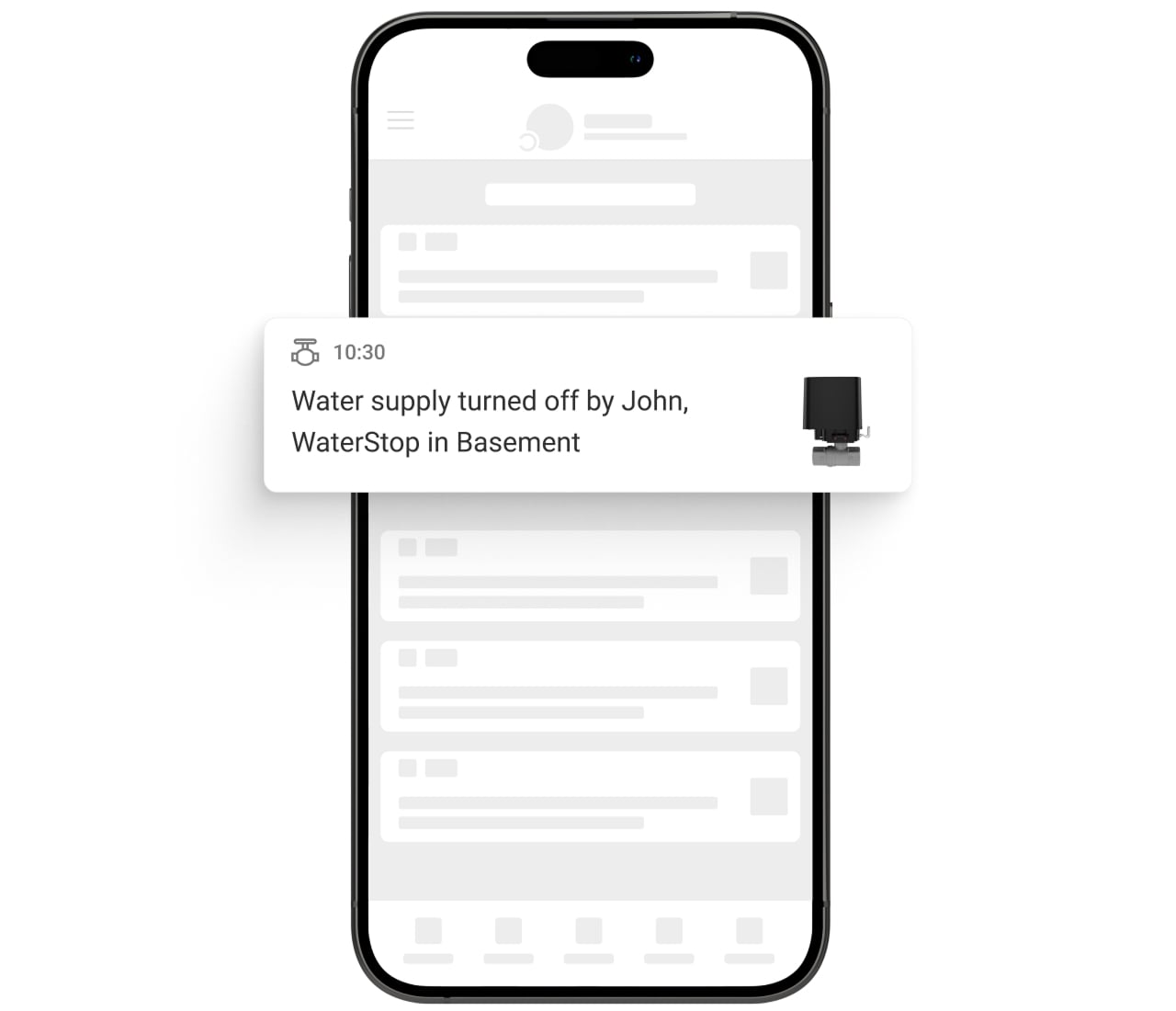

Журнал сохраняет последние 500 событий в системе с исчерпывающими данными, содержащими название устройства, время и описание события. Это помогает понять, что произошло, найти причину тревоги и предоставить всю необходимую информацию страховой компании.

Подробный журнал событий

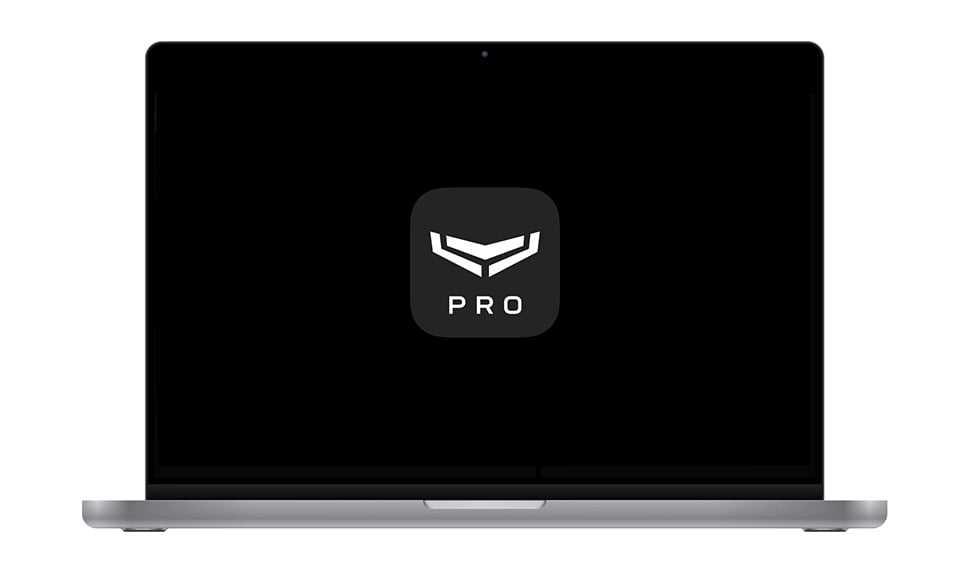

Целостный мониторинг здания

Имея PRO Desktop, администрация здания наблюдает не только за охраной территории, но и за автоматизацией и устройствами умного дома. Статусы устройств, журнал событий, данные микроклимата — оператор имеет полную картину в одном интуитивно понятном интерфейсе, все информативно и централизовано. С фотоподтверждением от датчиков серии MotionCam можно быстро оценить ситуацию на охраняемом объекте и среагировать на тревогу. Инженер монтажа может дистанционно изменять настройки и своевременно предоставлять необходимые услуги.

Целостный мониторинг здания

Продуманная автоматизация для большей безопасности

WaterStop является частью экосистемы Ajax и может взаимодействовать с устройствами автоматизации и датчиками PhOD из серии MotionCam с помощью сценариев автоматизации. Незначительная протечка или масштабный потоп — WaterStop перекрывает воду в считанные секунды. В то же время MotionCam (PhOD) отправляет фотоподтверждение затопления в приложения Ajax, что помогает определить причину и оценить возможные убытки. Для предотвращения потопа можно настроить автоматическое перекрывание воды на то время, когда ею никто не пользуется. В результате — надежная комбинация защиты и автоматизации, работающая как швейцарские часы.

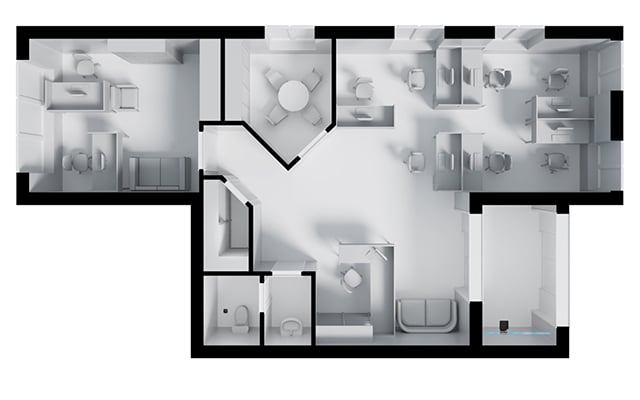

Система предотвращения потопа

Система предотвращения потопа

WaterStop автоматически перекрывает воду, если сработал датчик протечки LeaksProtect или сторонний датчик протечки, интегрированный в систему Ajax с помощью Transmitter или MultiTransmitter.

  • Протечка
  • LeaksProtect Jeweller
  • WaterStop Jeweller

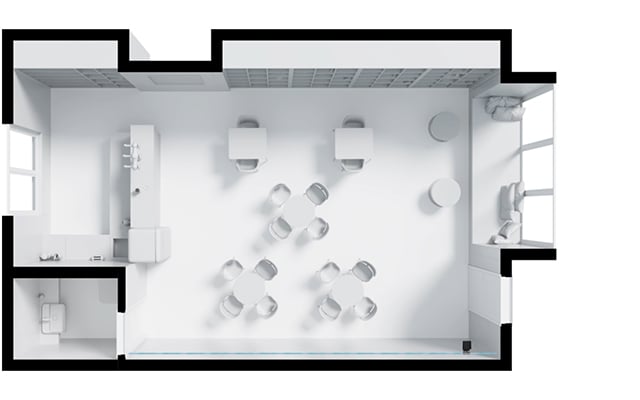

Перекрытие воды по изменению режима охраны

Перекрытие воды по изменению режима охраны

WaterStop автоматически перекрывает воду, как только активирован режим охраны, — ни одного потопа, когда вас нет дома.

  • Постановка под охрану
  • WaterStop Jeweller

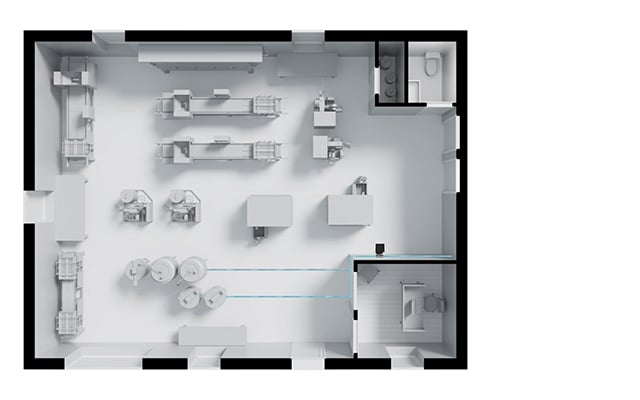

Подача воды по расписанию

Подача воды по расписанию

Настройте расписание, по которому WaterStop будет автоматически перекрывать воду в указанное время.

  • Расписание
  • WaterStop Jeweller

Только с Ajax

Устойчивость к саботажу

Уведомление о потере связи

Уведомление о потере связи

Устройство регулярно обменивается данными с хабом. Если установлен минимальный интервал опроса (каждые 12 секунд посылается 3 пакета данных) — система за 36 секунд обнаруживает потерю связи и уведомляет об этом охранную компанию и пользователей.

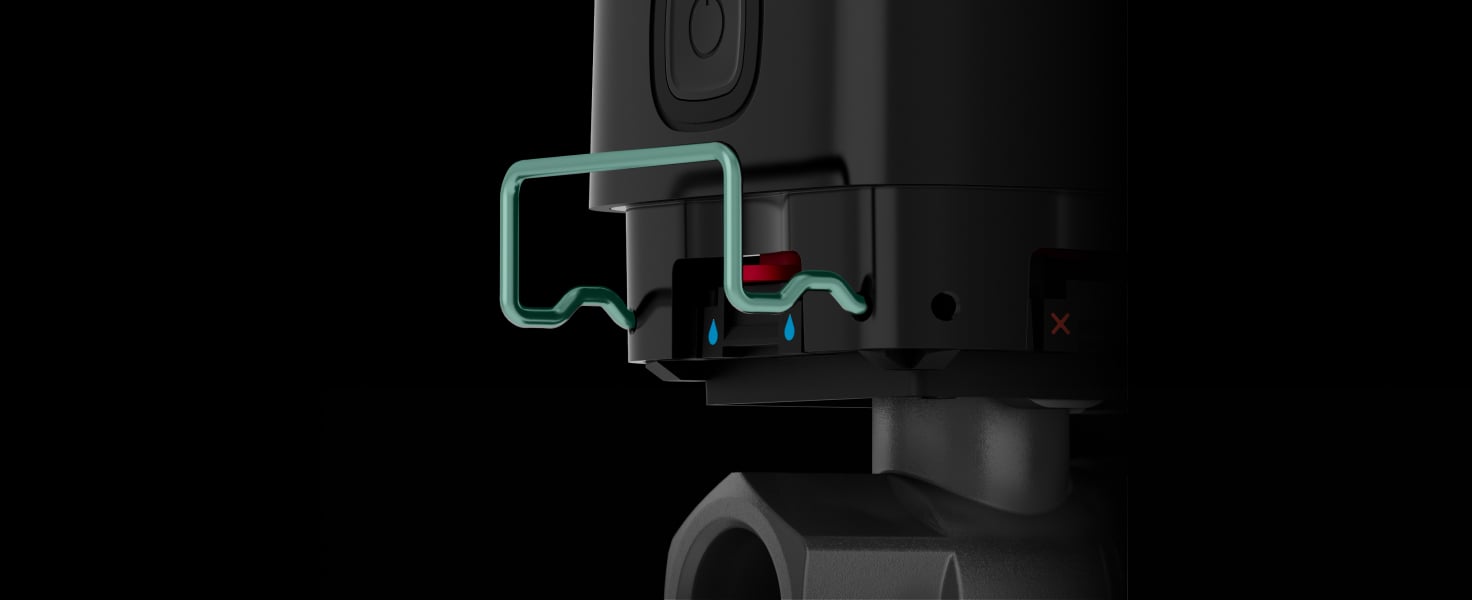

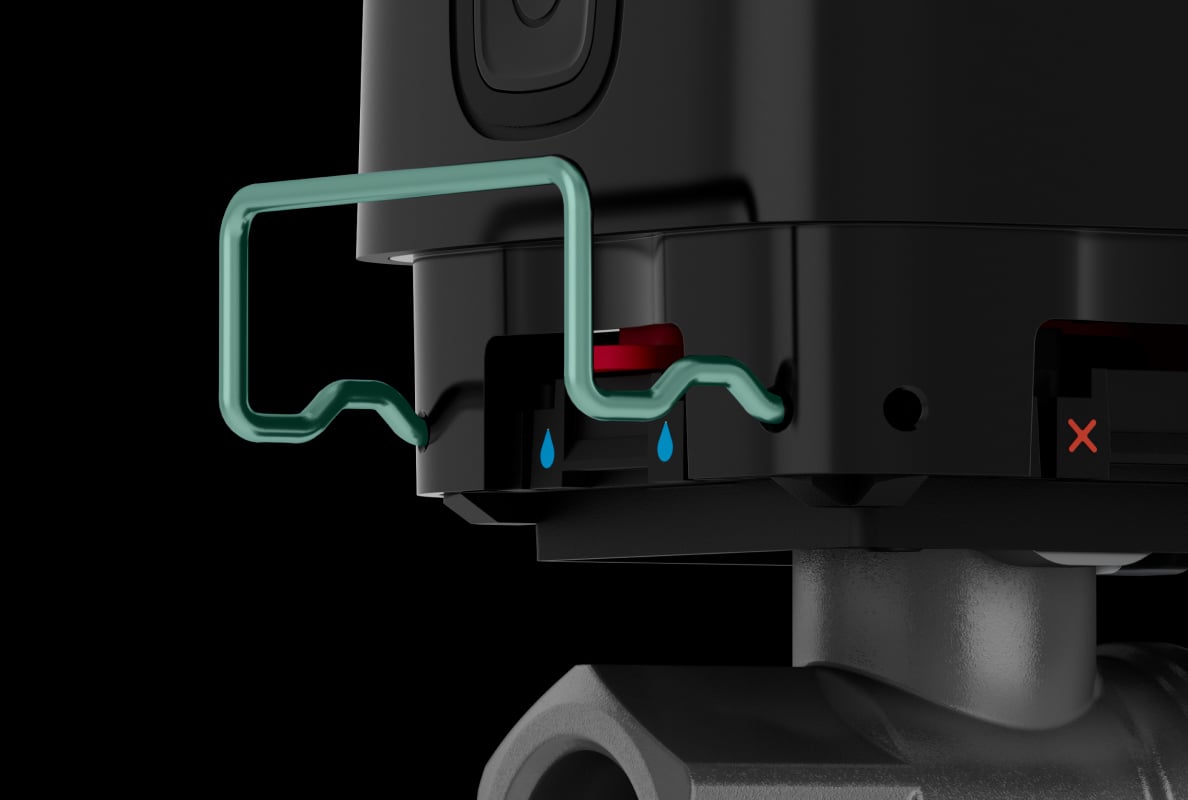

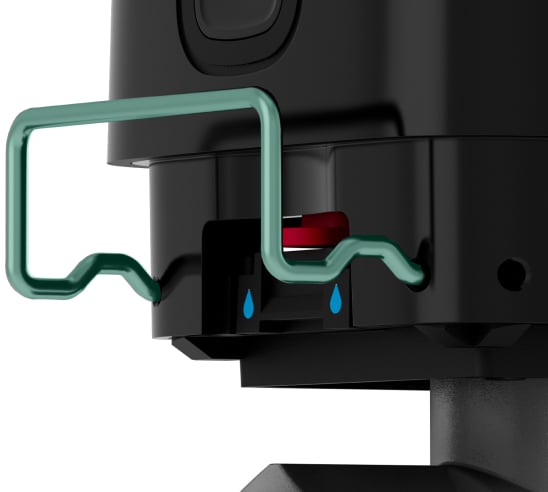

Антисаботажная скоба для закрепления электропривода

Антисаботажная скоба для закрепления электропривода

Скоба защищает электропривод от несанкционированного демонтажа. Если есть скоба, устройство невозможно снять с монтажной платформы без специальных инструментов. Такая скоба используется для установки устройства в офисах, ресторанах, библиотеках и других общественных местах.

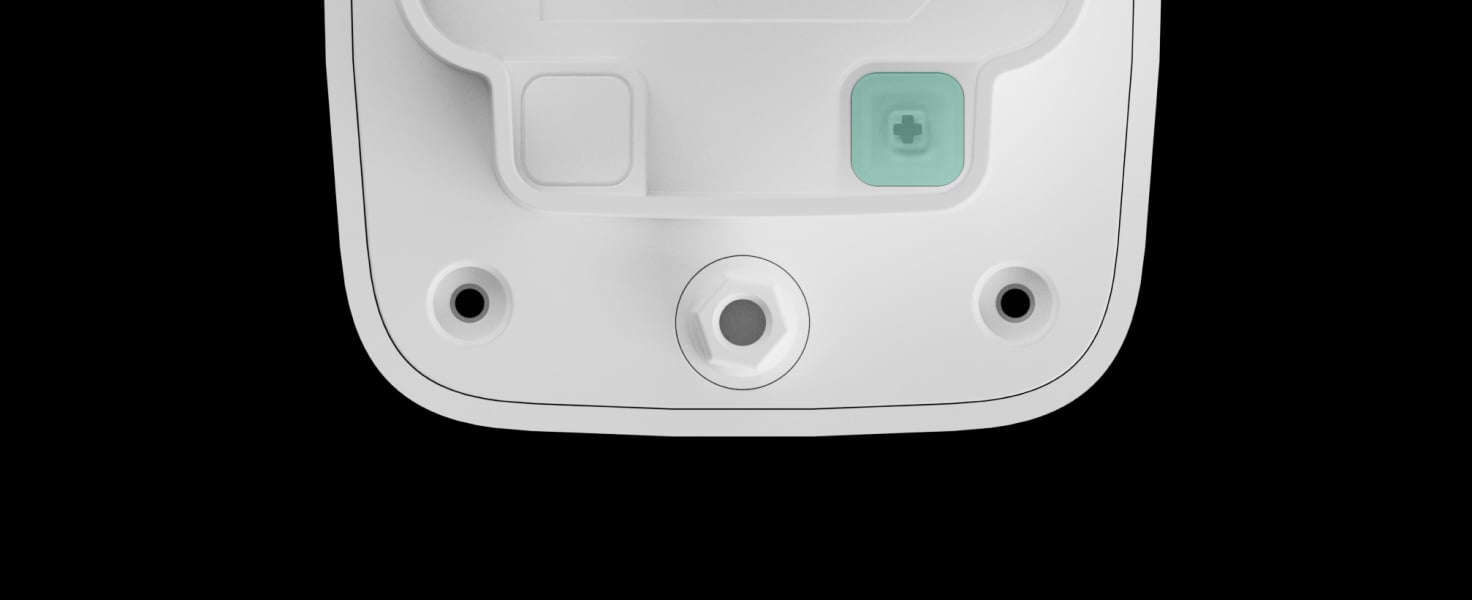

Тревога тампера

Тревога тампера

Корпус оснащен тампером, уведомляющим пользователей и охранную компанию о попытке демонтировать электропривод или разобрать его корпус. При установке тампер помогает понять, корректно ли закреплен электропривод на запорном кране.

Блокирование кнопки управления

Блокирование кнопки управления

Кнопку управления на корпусе можно заблокировать в приложениях Ajax для предотвращения случайного или несанкционированного перекрытия воды.

Интуитивная установка и подключение

Электропривод WaterStop готов к работе прямо из коробки. Он устанавливается на монтажную платформу в четырех возможных позициях относительно запорного крана без использования инструментов и разборки корпуса. Сантехник и инженер монтажа не должны одновременно находиться на объекте, чтобы установить устройство. Комплектный или другой совместимый запорный кран устанавливается заранее, после чего инженер монтажа в любое удобное время устанавливает электропривод и интегрирует устройство в систему с помощью приложений Ajax.

При необходимости WaterStop всегда можно перенастроить без выезда на объект. Конструкция устройства удобна и позволяет производить обслуживание и ремонт даже в труднодоступных местах: трубопроводных тоннелях, ревизионных люках, стенах и т. д. Электропривод можно заменить без демонтажа запорного крана.

Добавление в систему по QR-коду

Connection

Установка на запорный кран без необходимости разбирать корпус электропривода

Installation

Настройка и тестирование в приложениях для смартфона и ПК

Setup

Продуктовые линейки Ajax

Линейки продуктов Superior, Fibra и Baseline полностью совместимы. Это позволяет создавать системы практически любой конфигурации и закрывать проекты с самыми разнообразными требованиями.

WaterStop — кран перекрытия воды с дистанционным управлением от Ajax

Кран для перекрытия воды WaterStop позволяет дистанционно перекрывать подачу воды в помещении под контролем системы безопасности Ajax. Устройство совмещает высококачественный клапан от Bonomi Industries и электропривод с блоком управления. Кран для контроля подачи воды подключается к контрольной панели по защищённому беспроводному протоколу Jeweller. Управлять WaterStop можно удаленно из любой точки мира просто имея доступ к интернету. Приложения Ajax для ПК и мобильных телефонов позволяют проверить состояние и изменить положение клапана в любой момент. Клапан для перекрытия воды от Ajax WaterStop автоматически перекроет воду за 7 секунд по тревоге датчика протечки воды LeaksProtect или другого датчика протечки воды. В момент тревоги все подключенные к системе пользователи и охранная компания получат уведомление о тревоге и активации сценария. Кроме сценария при протечке, можно настроить перекрытие воды в определённое время или во время когда система безопасности становится под охрану.

Особенности крана для перекрытия воды с дистанционным управлением WaterStop

Клапан для перекрытия воды WaterStop доступный в черном и белом цвете. Устройство совместимо с трубами для подачи холодной и горячей воды. Для перекрытия воды используется электропривод, который защищен от перегрева и может работать при температуре до 60°С в месте установки. Встроенный тампер против вскрытия сообщает о попытках оторвать корпус от монтажной платформы. Кран для перекрытия воды WaterStop работает с беспроводным протоколом передачи данных Jeweller, который обеспечивает связь с контрольной панелью системы безопасности на расстоянии 1100 м при отсутствии преград. Управление и настройка происходят удаленно с помощью приложений Ajax. Радиотехнология Jeweller обеспечивает двустороннюю связь между централью сигнализации и клапаном перекрытия воды, защищает устройство от подлога блочным шифрованием с плавающим ключом. Также, уведомления в приложение отправляются мгновенно. В приложениях для ПК и смартфонов также отображается текущее состояние крана для перекрытия воды: открытый/закрытый, статус заряда батарей, внешнего питания, связи с централью.
  1. Мощности радиосигнала регулируется автоматично для того, чтобы уменьшить энергопотребление и радиопомехи.
  2. Для предотвращения радиопомех и глушения используется радиочастотный хоппинг. Обнаружение потери связи происходит на протяжении от 36 с, это время зависит от настроек технологии связи.
  3. Клапан оснащен входом для внешнего питания 9 В⎓, клапан от Bonomi Industries есть в комплекте.
  4. С помощью клапана вода перекрывается за 7 секунд. Это значение может увеличиваться из-за загрязнения запорного крана.
  5. Для ручного перекрывания подачи воды в экстренных ситуациях на платформе есть рычаг. Управление подачей воды не требует инструментов.

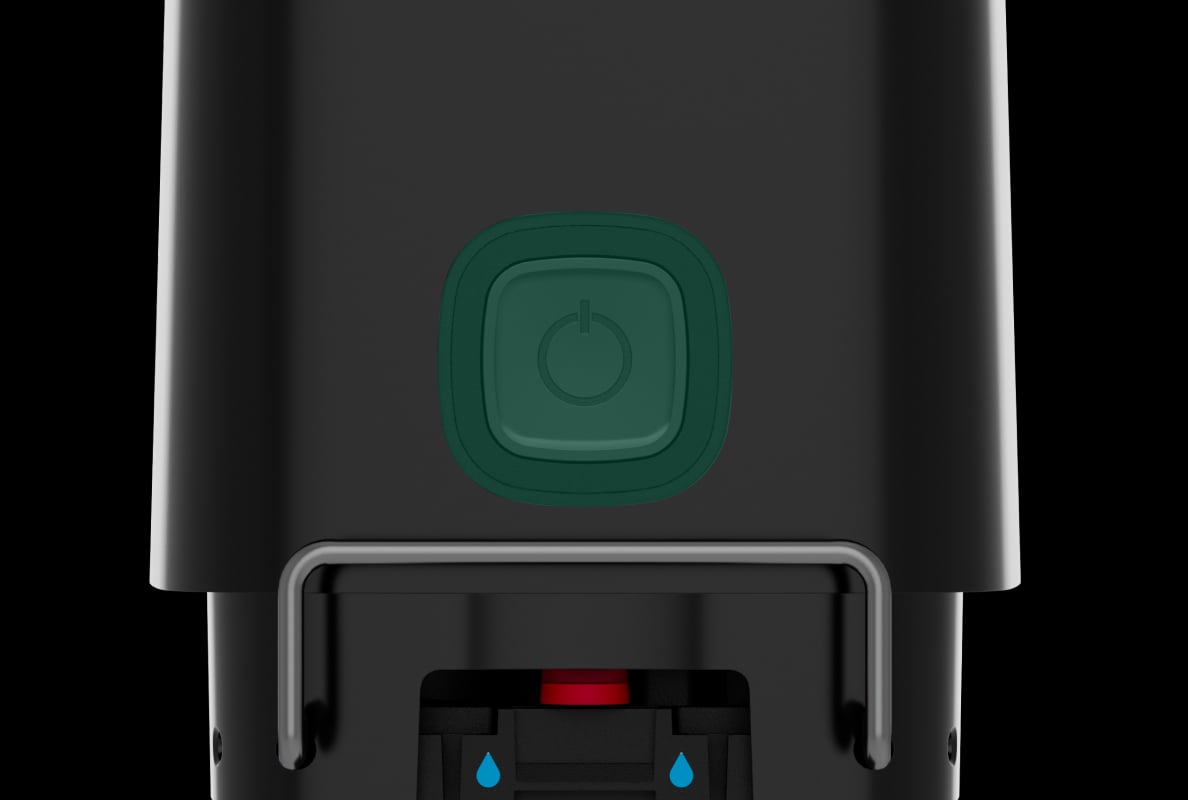

  6. Для ручного управления есть кнопка на корпусе электропривода, при нажатии которой запорный кран открывается/закрывается.
  7. Светодиодная индикация с помощью цвета LED подсветки логотипа Ajax указывает на состояние электропривода.
Кран для перекрытия воды WaterStop поддерживает выполнение сценариев автоматизации, например:
  1. Реагирует на тревоги датчика протечки воды.
  2. На смену режима охраны.
  3. Выполняет запланированные действия.
  4. Срабатывает по нажатию Button.
  5. Срабатывает по температуре.
  6. Активируется по нажатию LightSwitch.

Совместимость крана для перекрытия воды от Ajax

Кран для дистанционного перекрытия воды совместим с такими контрольными панелями и ретрансляторами сигнала:
  1. Hub Plus
  2. Hub 2 (2G)
  3. Hub 2 (4G)
  4. Hub 2 Plus
  5. Hub Hybrid (2G)
  6. Hub Hybrid (4G)
  7. ReX
  8. ReX 2

Установка устройства для перекрытия воды от Ajax

Конструкция крана для перекрытия воды WaterStop позволяет монтировать, обслуживать и ремонтировать устройства в труднодоступных местах: шахте, техническом боксе, стене и пр. Заменить блок привода можно без демонтажа запорного крана. Электропривод снимается с арматуры без инструментов. Клапан для перекрытия воды WaterStop предназначен для использования в помещениях. Для монтажа запорного крана нужно обратиться к сантехнику.

Комплектация крана для дистанционного перекрытия воды

Вместе с устройством для перекрытия воды WaterStop Jeweller, в комплекте будет 4 предустановленные батареи CR123A, которые работают до 3 лет (при подключении внешнего питания батареи становятся резервным источником питания) и краткая инструкция.
