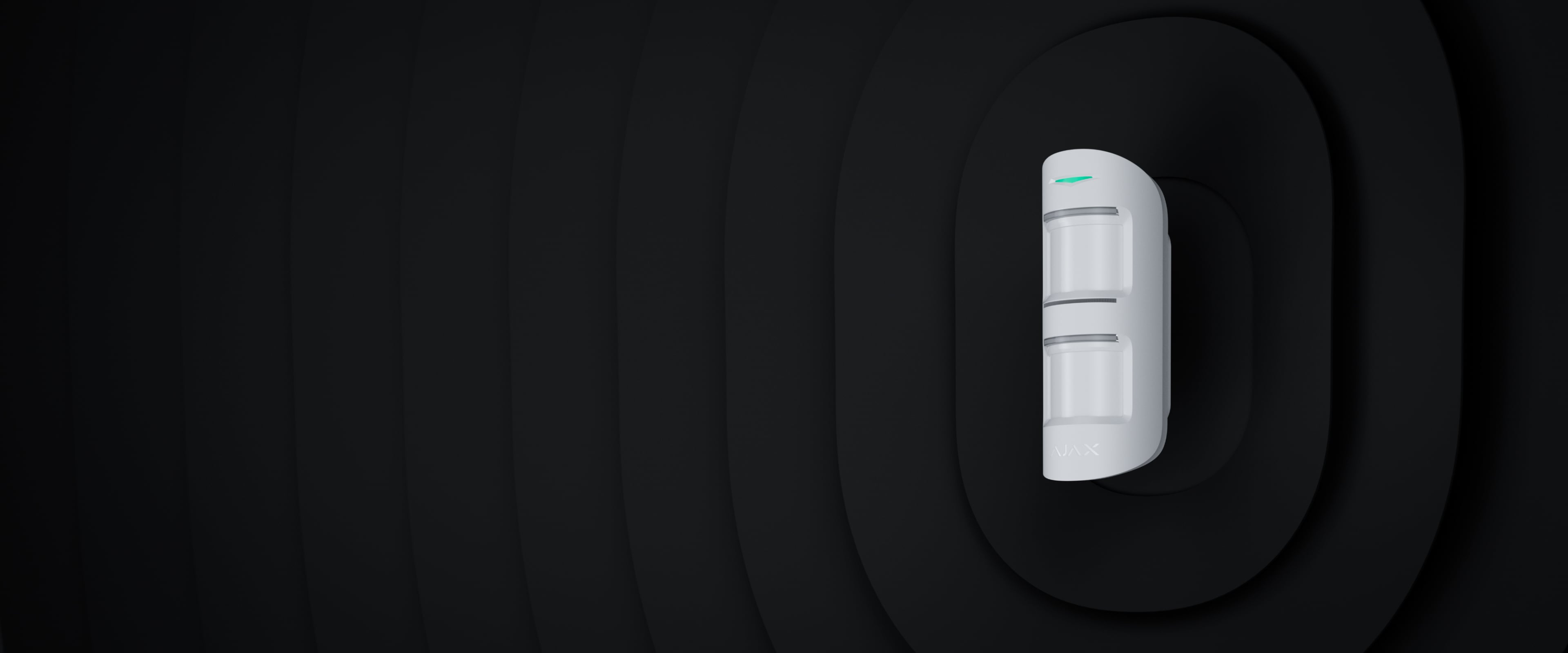

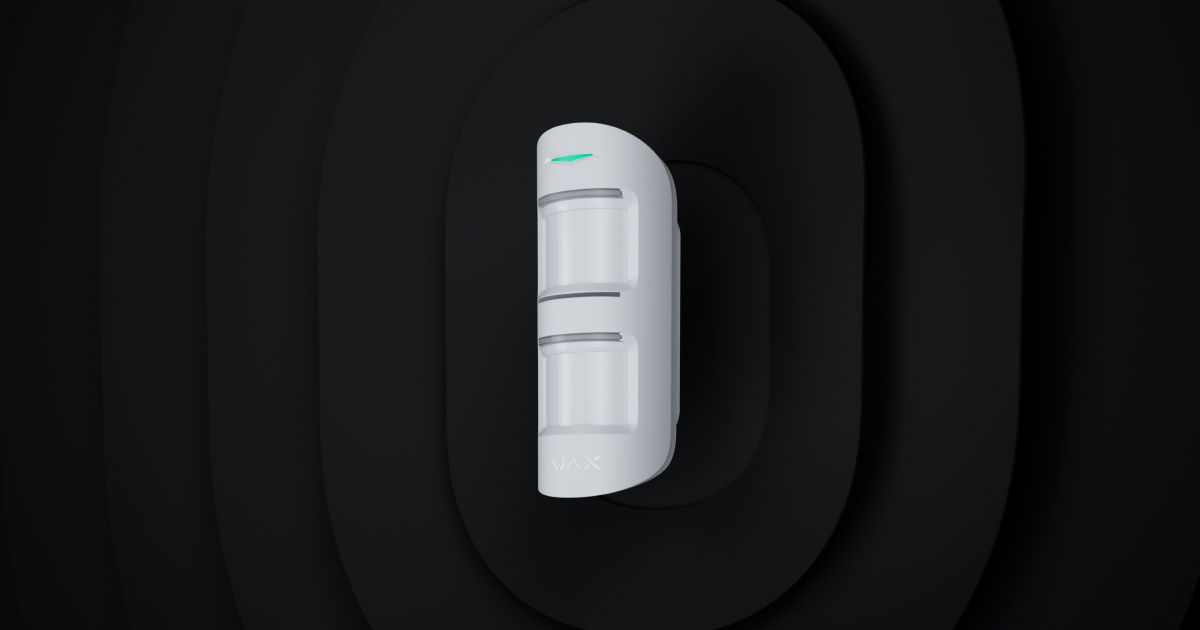

MotionProtect Outdoor Jeweller

MotionProtect Outdoor Jeweller

Вуличний датчик руху з просунутим захистом від маскування та імунітетом до тварин

Перша лінія оборони дому та бізнесу

The first line of defence for home and business

Двоетапний алгоритм для захисту від хибних тривог

Вулиця завжди в русі: вітер розгойдує нагріте сонцем листя дерев і кущів, по ділянці прогулюються тварини і птахи, на корпус датчика сідають комахи. Розмаїття флори і фауни створює шквал перешкод, заважаючи вуличному датчику руху точно розпізнавати загрозу — людину. Ми вирішили проблему комплексно: застосували систему з двох PIR-сенсорів і розробили двоетапний алгоритм аналізу сигналів LISA.

Кореляційний аналіз

Під час кожного виявлення руху алгоритм LISA у реальному часі аналізує та порівнює форми двох сигналів. Якщо форми схожі, датчик здіймає тривогу.

Спектральний аналіз

Коли обидва сенсори вловлюють рух, але кореляційний аналіз не виявляє достатньої схожості форм, LISA порівнює частотні складові сигналів двох сенсорів.

Інтелектуальна система антимаскування

Вуличний датчик — легка мішень. Вдень, коли систему знято з-під охорони, зловмисники можуть скористатися доступністю датчика, щоб пошкодити його або перекрити огляд. А вночі непомітно потрапити на територію, що охороняється. Щоб запобігти подібним сценаріям, ми обладнали MotionProtect Outdoor тампером і просунутою системою антимаскування, що працює 24/7.

Система антимаскування калібрується під час кожного встановлення пристрою на кріплення, аналізуючи навколишній простір. Якщо в секторі огляду сенсорів з'являється перешкода або їх зафарбовують, датчик швидко визначає саботаж і здіймає тривогу. А чутливий тампер миттєво реагує на спробу зірвати вуличний датчик з кріплення SmartBracket.

  • 2 секунди
    Детекція перешкоди перед обома лінзами
  • 2,5 хвилини
    Детекція перешкоди перед лінзою
  • 2,5 хвилини
    Детекція заклеювання або зафарбовування лінзи
  • 2,5 хвилини
    Детекція заклеювання або зафарбовування фронтальної панелі
Jeweller

Гарантоване доставлення тривог

Ми розробили радіопротокол Jeweller, щоб гарантувати безперебійну взаємодію всіх пристроїв системи безпеки. Jeweller забезпечує двосторонній зв'язок хаба з MotionProtect Outdoor на відстані до 1700 метрів і доставляє тривоги менш ніж за 0,15 секунди. Радіопротокол використовує фрейми для синхронізації сеансів зв'язку пристроїв, автентифікацію для запобіганню підробленню та шифрування для захисту від крадіжки даних. А ще протокол енергоефективний — датчики працюють роками від комплектних батарей.
  • Двосторонній зв'язок на відстані до 1700 метрів
  • Доставлення тривоги за 0,15 секунди
  • Пінг, який налаштовується від 12 секунди

Готовність слугувати у спеку та холод

Системи безпеки Ajax захищають користувачів у всіх кліматичних зонах, від ПАР до Гренландії. Сніг чи дощ, спека чи холод — MotionProtect Outdoor готовий слугувати за будь-якої погоди. Вуличний датчик працює до 5 років від комплектних батарей. А щоб підвищити його автономність і спростити обслуговування в екстремальних умовах, ми передбачили можливість використання зовнішнього живлення.
  • Витримає спеку до +60°С
  • Впорається в мороз до −25°С
  • Захищений від пилу та бризок IP55
  • До 5 років роботи від комплектних батарей

Захист сенсорів маскування

Detectors can be installed without Hood when mounted under the cover
Датчик встановлюється без навісу Hood, якщо закріплений під накриттям
Detectors can be installed with Hood to protect anti-masking system from rain and snow
Датчик встановлюється з навісом Hood для захисту сенсорів системи антимаскування від дощу і снігу

Монтаж без головоломок

Щоб підключити MotionProtect Outdoor до хабу, досить відсканувати QR-код камерою смартфона. А завдяки кріпильній панелі SmartBracket вуличний датчик встановлюється без розбирання корпусу. Пристрій тестується і налаштовується за допомогою мобільного застосунку.

Але водночас встановлення вуличного датчика — завдання для професіонала. Потрібно враховувати особливості ландшафту, розуміти ймовірні шляхи проникнення зловмисників і передбачати можливі перешкоди. Щоб гарантувати ефективну роботу MotionProtect Outdoor і уникнути хибних тривог, зверніться до кваліфікованого інженера з монтажу.
Сполучення з системою через QR-код
Встановлення на кріпильну панель SmartBracket без розбирання корпусу
Налаштування через мобільний застосунок
Сполучення з системою через QR-код
Налаштування через мобільний застосунок

Професійне встановлення

Кваліфікований інженер монтажу гарантує якісне встановлення пристроїв і розкриття всіх можливостей системи безпеки. Зверніться по допомогу до сертифікованого партнера Ajax.
Наші партнери

Зберіть систему безпеки за 2 хвилини

Конфігуратор допоможе підібрати комплект пристроїв для захисту дому та бізнесу, враховуючи кількість приміщень, розміри ділянки та вимоги до безпеки. Використовуйте конфігуратор, щоб розрахувати бюджет, зробити замовлення у сертифікованого партнера Ajax або отримати консультацію.
Почати

Рекомендовані товари

Інтелектуальна централь системи безпеки

Бездротова вулична сирена

Навіс для захисту сенсорів маскування від дощу та снігу

Вуличний датчик руху Ajax MotionProtect Outdoor

Повноцінна система безпеки має бути обладнана приладами, які повідомляють про небезпеку. Вторгнення на територію, що охороняється — один з найпоширеніших її видів. Запобігти злому та його наслідкам можна за допомогою датчиків руху.

Як обрати датчик руху

Перед встановленням датчика руху потрібно визначити вид пристрою та його призначення. Детектори руху використовуються для охорони приміщення або території, для управління освітленням та в «розумних будинках».

Види датчиків присутності

Поширені види датчиків руху: НВЧ, інфрачервоні, ультразвукові та комбіновані. Детальніше про кожен із них:

НВЧ датчики присутності

Принцип роботи такого детектора полягає у випромінюванні приладом високочастотних електромагнітних хвиль та спрацьовуванні при змінах частоти сигналу. НВЧ датчики руху виявляють об'єкти навіть за перешкодами — склом, дверима, гіпсокартонними стінами. Більшість НВЧ детекторів руху мають декілька незалежних зон виявлення та невеликий розмір. Працездатність пристрою не залежить від температури та погодних умов, а висока точність допомагає зафіксувати навіть повільний рух.

Інфрачервоні датчики руху

ІЧ-детектори присутності спрацьовують при фіксуванні інфрачервоного випромінювання температури, близької до температури людського тіла. Особливість цього типу датчика полягає у можливості самостійно задати кут сканування та дальність виявлення.
Якщо в інфрачервоного датчика немає імунітету до тварин, є ризик помилкових спрацьовувань детектора руху.

Ультразвукові датчики руху

Ультразвукові датчики присутності випромінюють звукові хвилі з частотою від 20000 до 60000 Гц. Звук, який відбивається від об'єкта в русі, змінює частоту сигналу. Датчик руху фіксує ці зміни та активується. Ультразвукові датчики визначають об'єкт у русі незалежно від його температури та матеріалу, на роботу пристрою не впливає запиленість повітря або вологість. Недоліками цього типу датчика є невелика дальність дії та фіксування пристроєм лише об'єктів, які швидко переміщуються. Якщо рух відбувається плавно — датчик руху швидше за все не спрацює.

Комбіновані датчики руху

Декілька технологій сканування в одному пристрої. Використовуються в охоронних сигналізаціях.

Датчики руху по типу розташування

  • Зовнішні детектори присутності
  • Внутрішні датчики руху

Зовнішній датчик руху

Датчик руху для зовнішнього встановлення дозволяє регулювати напрямок, в якому відбуватиметься контроль простору або має зону охоплення в 360 градусів. Пристрій нескладний в монтажі й може бути як дротовим, так і бездротовим. Датчик руху цього виду важливо вибирати із захистом від демонтажу та імунітетом до тварин і сторонніх рухів. Варто звернути увагу на захищеність корпусу від погодних умов — дощу, снігу.
Встановлення зовнішнього датчика руху є доцільним на фасаді приміщення або на огорожі.

Внутрішній датчик руху

Кімнатні датчики руху монтуються в стіни, меблі та на стелю. При встановленні дротових датчиків, потрібно закладати їх в інтер'єр на етапі проєктування, для прокладання дротів. Бездротовий датчик руху монтується в готовий інтер'єр. Як і в зовнішніх датчиках руху, важливо звернути увагу на наявність імунітету до тварин і сторонніх рухів, щоб запобігти помилковим спрацьовуванням.

Види датчиків руху за способом підключення

Бездротові датчики руху

Автономні датчики присутності отримують живлення від батарей або акумуляторів, сигнал передають по радіоканалу. Для встановлення пристрою не потрібно прокладати електропроводку та дроти, монтувати можна у завершений інтер'єр. Бездротові датчики руху для зовнішнього встановлення часто обладнані сонячними батареями, які заряджають акумулятор в денний час.

Дротові датчики присутності

Детектори руху цього різновиду вимагають прокладання дротів живлення. Головні мінус такого пристрою у припиненні роботи у разі відключення електрики на території, яка охороняється.

Характеристики детекторів присутності, на які варто звернути увагу

Кут огляду детектора

При виборі пристрою потрібно враховувати, наскільки великою буде зона контролю, кут огляду, дальність дії датчика (5-50 метрів), а також кут нахилу, щоб уникнути «сліпих» зон.

Наявність захисту від пилу та вологи

Для того, щоб уникнути помилкових спрацьовувань та переривання роботи датчика руху, потрібно вибирати модель із захистом від пилу та бризг.

Захист від спрацьовування на тварин

Якщо в поле зору датчика потрапляє тварина — датчик її ігнорує. Наявність імунітету до тварин запобігає помилковим спрацьовуванням детектора руху.

Бездротовий детектор руху Ajax MotionProtect Outdoor

MotionProtect Outdoor — це бездротовий датчик присутності для зовнішнього встановлення, який попереджає про вторгнення на територію, що охороняється. У комплектацію пристрою входять:
  1. Вуличний датчик руху MotionProtect Outdoor.
  2. Дві встановлені батареї.
  3. Кріпильна панель SmartBracket.
  4. Монтажний комплект.
  5. Детальна інструкція.

Принцип роботи детектора руху Ajax MotionProtect Outdoor

Датчик присутності Ajax MotionProtect Outdoor визначає рух в зоні, що охороняється, за допомогою зчитування ІЧ-випромінювання від об'єкта. Усі живі істоти є джерелами інфрачервоного випромінювання, зокрема і людина. Вуличний датчик отримує інформацію за допомогою двох незалежних інфрачервоних сенсорів, які передають дані на центральну панель сигналізації через захищений радіопротокол Jeweller. Сигнали, які зафіксували сенсори перевіряє двофакторний алгоритм LISA. Алгоритм аналізує отримані дані із двох сенсорів та порівнює їх. Якщо сигнали схожі, користувач отримує повідомлення про подію. Такий принцип роботи допомагає уникати помилкових спрацьовувань бездротового датчика руху.
Дальність дії зовнішнього сенсора присутності користувач регулює самостійно в діапазоні від 3 до 15 метрів.

Особливості датчика руху MotionProtect Outdoor

  • Гарантія доставлення тривог

Взаємодію всіх пристроїв системи безпеки без перебоїв забезпечує радіопротокол Jeweller. Протокол підтримує двосторонній зв'язок бездротового вуличного датчика руху MotionProtect Outdoor з розумною централлю на відстані до 1700 метрів. Hub отримує тривоги менш як за 0,15 секунди. Jeweller використовує шифрування зв'язку для захисту даних та автентифікацію для виключення підробки пристрою. Радіопротокол енергоефективний — вуличні детектори MotionProtect Outdoor працюють до 5 років без заміни встановлених батарей.
  • Захист від помилкових тривог двоетапним алгоритмом

Хибну тривогу своїм рухом можуть викликати тварини, птахи чи дерева. Але вуличний датчик руху MotionProtect Outdoor виключає такого роду спрацьовування, за допомогою системи сканування інформації двома ІЧ-сенсорами та двоетапного алгоритму аналізу LISA.
  • Система антимаскування

Для того, щоб зловмисники не пошкодили датчик або не перекрили огляд непомітно, датчик руху MotionProtect Outdoor обладнаний тампером та системою антимаскування. Тампер активує сигнал тривоги, при спробі демонтувати бездротовий детектор руху з кріплення SmartBracket. Система антимаскування визначає саботаж і здіймає тривогу, якщо датчик зафарбовують або з'являється перешкода для огляду.
  • Адаптація до погодних умов вуличного детектора руху

MotionProtect Outdoor адаптований до будь-якої погоди завдяки захисту корпусу від пилу та вологи. Бездротовий датчик для вулиці працює до 5 років від встановлених батарей. Діапазон робочих температур зовнішнього датчика від -25 ° С до +60 ° С, допустима вологість для коректної роботи — до 95%.
  • Монтаж без розбору корпусу

Для того, щоб під'єднати вуличний датчик руху MotionProtect Outdoor до hub, потрібно просканувати QR-код у додатку Ajax і присвоїти бездротовому детектору руху ім'я. Всі тести та налаштування відбуваються в мобільному додатку.
Встановлення бездротового датчика руху відбувається без відкриття корпусу на кріпильну панель SmartBracket.
При встановленні бездротового вуличного датчика руху необхідно враховувати можливі перешкоди та шляхи уникнення реакції датчика на них, особливості ландшафту та розуміти можливі шляхи проникнення зловмисника.
