Характеристики
Case D (430)
Корпус, що вміщує до восьми модулів Ajax та два акумулятори на 18 А·год
![Case D (430)](/api/cdn-img/?img=%2Fupload%2Fcase_d_md_b081e90e72%402.jpg&1697106557)
Сумісність пристроїв
Сумісність
З акумуляторами ємністю до 18 А∙год
З акумулятором ємністю до 9 А∙год. Встановлення хаба в корпус Case D (430) не відповідає вимогам Grade (EN 50131). Версія для відповідності буде доступна пізніше.
Встановлення пристрою
Кількість пристроїв
до 8
Щоб встановити іншу кількість пристроїв, виберіть відповідну модель корпусу:
Пластикові тримачі
Module Holder (type A)
Вставте в корпус потрібну кількість тримачів Module Holder (type A), щоб розмістити модулі LineSplit Fibra, LineProtect Fibra та MultiRelay Fibra. У комплект Case D (430) входять 4 тримачі. Якщо вам потрібно більше, додаткові тримачі можна придбати окремо.
![](/api/cdn-img/?img=%2Fupload%2FHolder_type_A_a770b3a08e%402.png&1713535508)
Module Holder (type B)
Вставте в корпус два тримачі Module Holder (type B), щоб розмістити плату Hub Hybrid. Тримачі продаються окремо.
![](/api/cdn-img/?img=%2Fupload%2FHolder_type_B_4d322845b1%402.png&1713535508)
Пластикові направляючі
щоб закріпити LineSupply Fibra
Посуньте LineSupply Fibra вздовж направляючих, щоб вийняти його з корпусу. Для кріплення модуля не потрібні тримачі.
![](/api/cdn-img/?img=%2Fupload%2Fcase_d_inside_1c03d681c0%402.jpg&1704288938)
Кріплення для кабелів
щоб зафіксувати їх стяжками
Бульбашковий рівень
Щоб перевірити кут нахилу корпусу під час монтажу.
Заглиблення для свердління
Ø32 мм, Ø40 мм або Ø63 мм
Свердло фіксується в заглибленні та не зсувається під час свердління. Рекомендується використовувати корончасте свердло для пластику.
![](/api/cdn-img/?img=%2Fupload%2Fcase_d_drill_holes_8d471e316e%402.jpg&1704288940)
Розширені отвори
Щоб рівно встановити корпус, навіть якщо під час монтажу сталася помилка.
Тримачі для акумуляторів
ємністю до 18 А∙год
У нижній частині корпусу.
![](/api/cdn-img/?img=%2Fupload%2Fcase_d_installed_e5d5ba4739%402.jpg&1704288941)
Утримуюча стрічка
для акумулятора
Щоб запобігти випадковому зміщенню акумулятора.
Ключові можливості
Тамперна плата
Входить у комплект Case. Підʼєднується до відповідного розʼєму одного з пристроїв і захищає встановлені пристрої від саботажу.
Поворот пристроїв
на 180°
Пристрої в корпусі можна повертати на 180°, що дає два варіанти для фіксації.
Невипадні гвинти
на кришці корпусу
Фіксатори
щоб закріпити кришку під час монтажу
Завдяки фіксаторам кришка не спадає з Case до моменту, коли її закріплять гвинтами.
Рекомендації
Призначений тільки для приміщень. Case доступний у кількох варіаціях.
Продукт

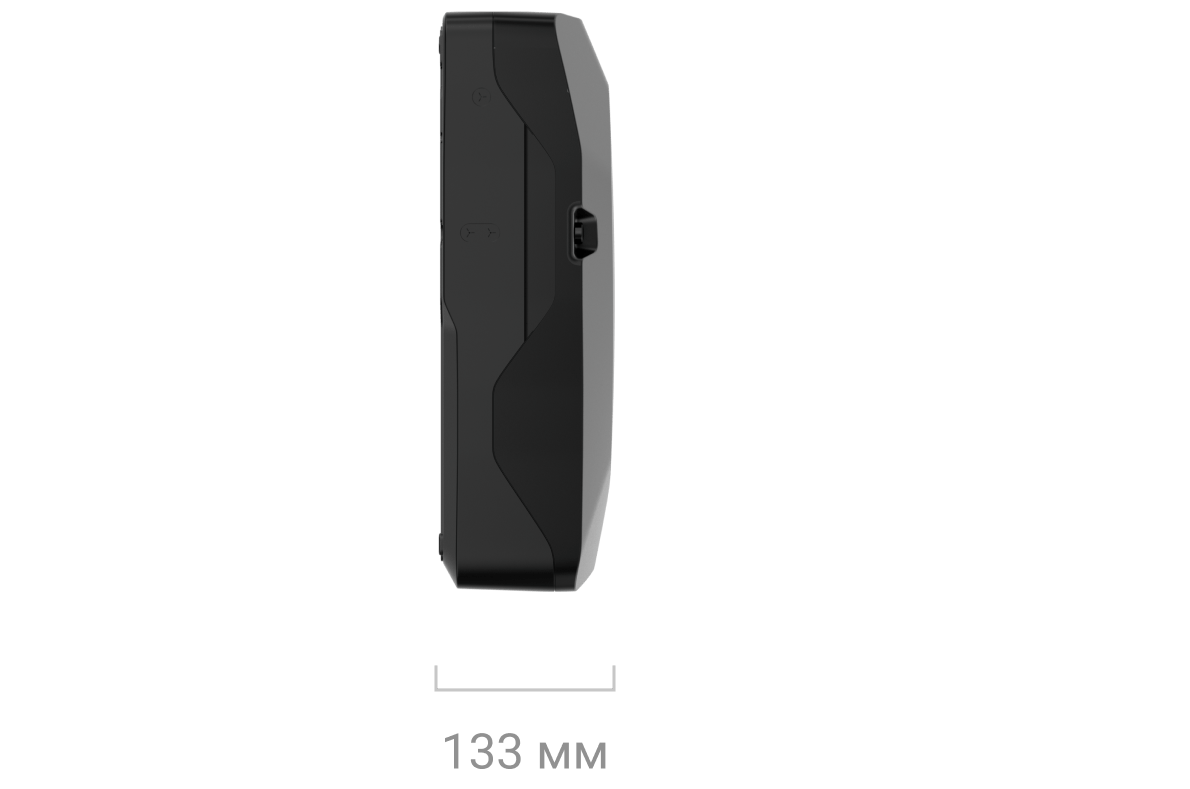

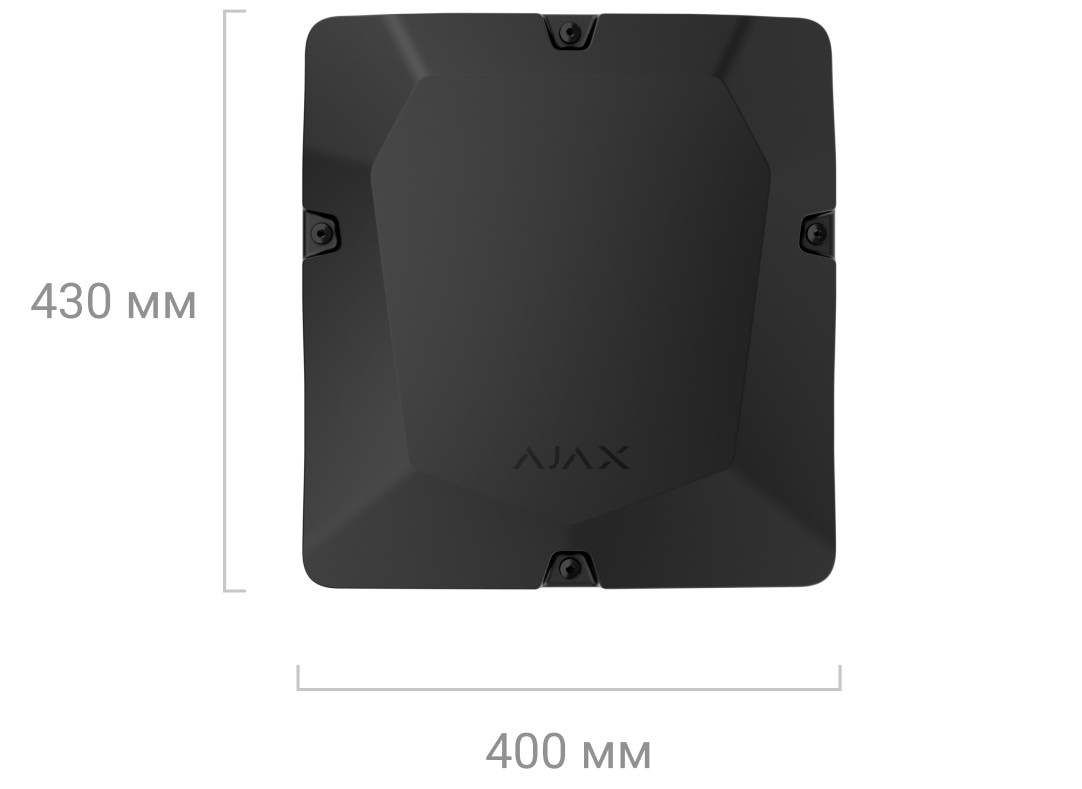

Розміри
430 × 400 × 133 мм
Вага чорного Case
3343 г
Вага білого Case
3381 г
Діапазон робочих температур
від −10 °C до +40 °C
Допустима вологість
до 75%
![](/api/cdn-img/?img=%2Fupload%2Fcase_d_front_uk_dfb2c419e3%402.png&1697106795)
![](/api/cdn-img/?img=%2Fupload%2Fcase_d_side_uk_747d61556c%402.png&1697106679)
Кольори
Чорний
![](/api/cdn-img/?img=%2Fupload%2Fcase_d_black_5eb9b398d1%402.png&1697106578)
Білий
![](/api/cdn-img/?img=%2Fupload%2Fcase_d_white_90cceddab9%402.png&1697106578)
Комплектація
Case D (430)
Тамперна плата
Утримуюча стрічка для акумулятора
Module Holder (type A) — 4 шт.
Монтажний комплект
Коротка інструкція
