Характеристики
DualCurtain Outdoor Jeweller
Бездротовий двоспрямований ІЧ-датчик руху «штора»
Сумісність пристроїв
ПеревіритиЗв'язок
Технологія зв'язку Jeweller
Пропрієтарна захищена бездротова технологія для передавання сигналів тривог та подій.
Особливості:
- Двосторонній зв'язок.
- Передовий захист від саботажу.
- Блокове шифрування з плаваючим ключем.
- Миттєві сповіщення.
- Дистанційне налаштування у застосунках Ajax.
Діапазони радіочастот
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
Залежить від регіону продажу.
Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Автоматичне регулювання потужності для зниження енергоспоживання та радіозавад.
Модуляція радіосигналу
GFSK
Дальність радіозвʼязку
до 1700 м
Між датчиком і хабом (або ретранслятором радіосигналу) за відсутності перешкод.
Зашифрований зв’язок
Всі дані, що зберігаються та передаються, захищені блоковим шифруванням з плаваючим ключем.
Радіочастотний гопінг
Для запобігання радіозавадам та глушінню.
Детектування
Чутливі елементи
4 × ІЧ сенсори
Дальність виявлення руху
4–15 м для кожної сторони
При встановленні на висоті 0,8 to 1,3 м. Налаштовується повзунками на задній панелі датчика окремо для кожної зі сторін.
Кути огляду
горизонтальний — 4,5°
вертикальний — 90°
Швидкість виявлення руху
від0,3 до 2,0 м/c
Напрямок лінзи датчика має бути перпендикулярним ймовірному шляху проникнення до об'єкта.
Детектування в ближній зоні
Коли опцію увімкнено, верхній ІЧ сенсор датчика отримує додатковий сектор огляду, спрямований під кутом 40 градусів вниз відносно основного сектора.
Це необхідно, щоб фіксувати рух близ самого датчика та зменшити його сліпу зону.
Налаштовується повзунками на задній панелі датчика окремо для кожної зі сторін.
Відхилення кута огляду
Коли опцію увімкнено, сектор огляду оптичної системи відхиляється горизонтально на 3°.
Налаштовується повзунками на задній панелі датчика окремо для кожної зі сторін.
Чутливість
3 рівні
Налаштовується PRO або користувачем з правами адміністратора у застосунку Ajax.
Імунітет до тварин
зріст: до 80 см
вага: не має значення
Захист від хибних тривог
SmartDetect
ELSA
Програмні алгоритми.
Температурна компенсація
Ефективне виявлення руху при температурі від -25°C до +60°C.
Рекомендації
Датчик встановлюється на висоті 0,8–1,3 метра від землі, якщо необхідно захистити двері, арку, інший прохід або підхід до вікна.
Або 0,5–0,6 метра від підвіконня, якщо використовуєте датчик для захисту вікон.
Захист від саботажу
Тампер проти злому
Повідомляє про спробу відірвати датчик від поверхні або зняти його з кріпильної панелі.
Захист від підміни
автентифікація пристрою
Система антимаскування
DualCurtain Outdoor Jeweller виявляє такі типи маскування:
- Встановлення перешкоди перед лінзами датчика на відстані до 10 cантиметрів (залежно від матеріалу).
- Зафарбовування лінз датчика.
- Заклеювання лінз або сторін датчика.
Виявлення втрати зв'язку
від 36 с
Час виявлення втрати зв’язку залежить від налаштувань Jeweller (або Jeweller/Fibra).
Живлення
Корпус

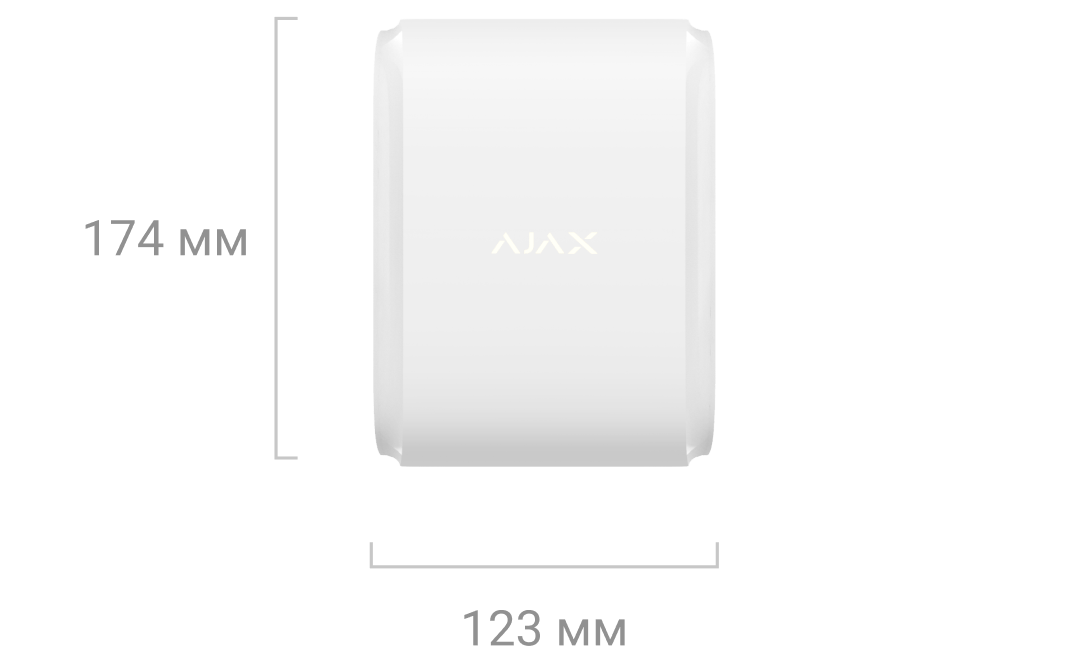

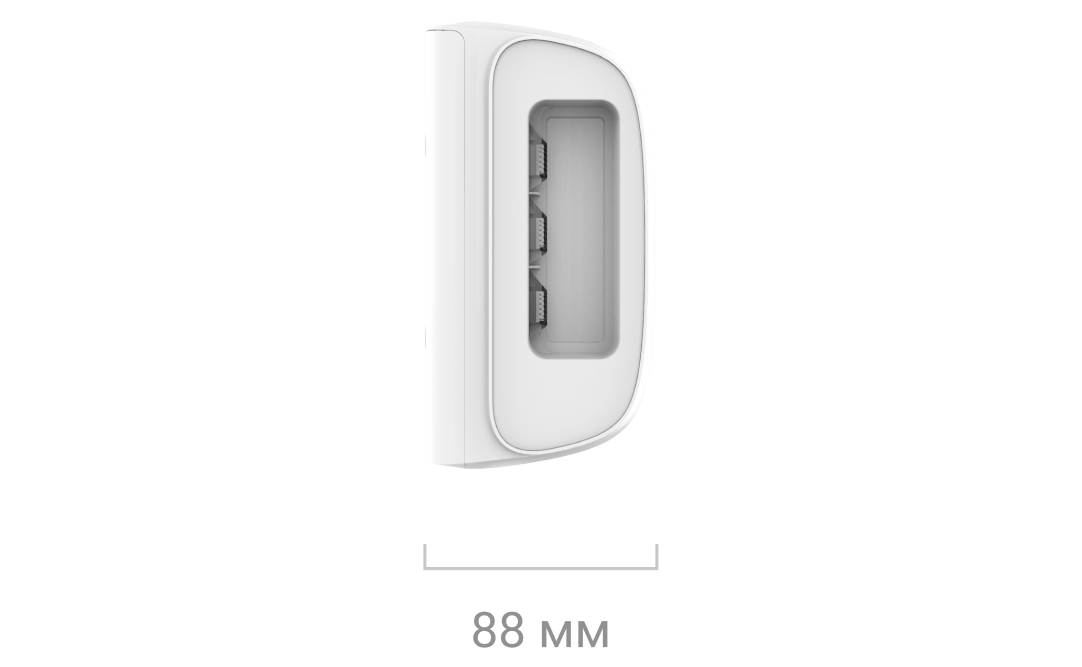

Розміри
174 × 123 × 88 мм
Вага
615 г
Діапазон робочих температур
від −25°C до +60°C
Допустима вологість
до 95%
Клас захисту
IP54
Колір
Білий
Комплектація
DualCurtain Outdoor Jeweller
Кріпильна панель SmartBracket
Монтажний комплект
Дві батареї CR123A
Попередньо встановлені.
Коротка інструкція
Сертифікація та відповідність стандартам
DualCurtain Outdoor Jeweller
DualCurtain Outdoor Jeweller
Відповідність стандартам охоронної сигналізації
Сертифікат виданий TREZOR TEST s.r.o.
EN 50131-2-2:2017
EN 50131-6:2017
EN 50131-5-3:2017
EN 50131-1:2006 / A1:2009 / A2:2017/ A3:2020
PD 6662:2017*
Клас захисту (SG)
Сертифікат виданий TREZOR TEST s.r.o.
2
Директива щодо радіообладнання (RED)
Сертифікат виданий MiCOM Labs
EN 300 220-1 V3.1.1
EN 300 220-2 V3.1.1
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива щодо електромагнітної сумісності (ЕМС)
Сертифікат виданий MiCOM Labs
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
Директива щодо низьковольтного обладнання (LVD)
Сертифікат виданий MiCOM Labs
EN 62368-1:2014/AC:2015
EN 62311:2008
Кліматичний клас по EN 50131
Сертифікат виданий TREZOR TEST s.r.o.
IV
FCC ID
Сертифікат виданий MiCOM Labs
2AX5VDCUROD-NA
IC ID
Сертифікат виданий MiCOM Labs
26860-DUCURONA1
CSA
CSA Group Testing & Certification Inc.
ANSI/UL 62368-1:19
CSA C22.2 No. 62368-1:19
Стандарт для систем виявлення вторгнень
UL LLC
UL 639
ULC S306 (Canada)
Пристрої системи домашньої охоронної сигналізації
UL LLC
UL 1023
Пристрої та системи охоронної сигналізації для комерційних обʼєктів
UL LLC
UL 2610
Стандарт для блоків керування, аксесуарів і приймального обладнання для систем охоронної сигналізації
UL LLC
ULC S304 (Canada)
PSTI UK
BSI Assurance UK Limited
Schedule 1
