EN54 I/O Module (2X2) Jeweller

Бездротовий адресний модуль з двома входами і двома виходами для пожежної сигналізації

EN54 I/O Module (2X2) Jeweller

Сумісність пристроїв

Перевірити

Зв’язок

Технологія зв’язку Jeweller

Пропрієтарна бездротова технологія звʼязку для передавання команд, тривог і подій.

Особливості:

  • Двосторонній зв’язок.
  • Передовий захист від саботажу.
  • Блокове шифрування з плаваючим ключем.
  • Миттєві сповіщення.
  • Дистанційне керування та налаштування в застосунках Ajax.

Діапазони радіочастот

866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц

Залежить від регіону продажу.

Максимальна ефективна випромінювана потужність (ERP)

до 20 мВт

Автоматичне регулювання потужності для зниження енергоспоживання та радіозавад.

Модуляція радіосигналу

GFSK

Дальність радіозв’язку

до 1700 м

Між пристроєм і приладом приймально-контрольним пожежним (ППКП) або ретранслятором за відсутності перешкод.

Шифрування радіозв’язку

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню.

Входи

Кількість вхідних ліній для сторонніх пристроїв

2

Вхідні клеми

  • Input 1, Input 2 — входи для підʼєднання сторонніх дротових пристроїв.
  • Shield — спільний вхід для під'єднання екранів кабелів, які під'єднують сторонні дротові пристрої.

Тип підʼєднання

NO, NC, EOL, 2EOL, 3EOL

Опір EOL резисторів

0,47 kΩ, 1,2 kΩ, 2,7 kΩ та 6,2 kΩ резистори

По чотири резистори для кожного входу йдуть в комплекті.

Довжина дротового з’єднання зі сторонніми пристроями

до 100 м

За умови використання вогнестійкого кабелю 2×1,5 мм2 (16 AWG).

Площа поперечного перерізу кабелю

0,4–2,5 мм² (21–13 AWG)

Виходи

Кількість вихідних ліній для сторонніх пристроїв

2

Вихідні клеми

  • Output 1, Output 2 — релейні виходи для під’єднання сторонніх дротових пристроїв.

Робочий діапазон змінного струму

10—250 В~, 5 мА — 10 А (резистивне навантаження)

Робочий діапазон постійного струму

10—30 В⎓, 5 мА — 5 А (резистивне навантаження)

Площа поперечного перерізу кабелю

0,4–2,5 мм² (21–13 AWG)

Ключові можливості

Типи подій

У застосунку Ajax задаються типи подій для дротових входів пристроїв. Від вибраного типу залежать текст сповіщень про тривогу і подій під’єднаного пристрою, а також коди подій, які передаються на ПЦС. Налаштувати тип події може PRO або користувач із правами адміністратора в застосунку Ajax.

Режим безпечної відмови

Якщо модуль не в мережі, розряджений або має апаратні несправності, він автоматично активує під'єднані пристрої.

Рекомендації щодо встановлення

Пристрій призначений лише для встановлення в приміщенні.

Захист від саботажу

Тривога тампера

Сповіщення про спробу відірвати пристрій від поверхні або відкриття кришки корпусу.

Захист від підміни

автентифікація пристрою

Виявлення втрати звʼязку

від 36 с

Час виявлення залежить від налаштувань Jeweller.

Моніторинг входів

виявлення втрати дротового зв’язку, короткого замикання і несправностей якщо використовується під’єднання типу EOL/2EOL/3EOL

Залежить від типу під’єднання.

Живлення

Батарея

2 × CR123A

Попередньо встановлені.

Розрахунковий строк роботи від батарей

до 5 років

Корпус

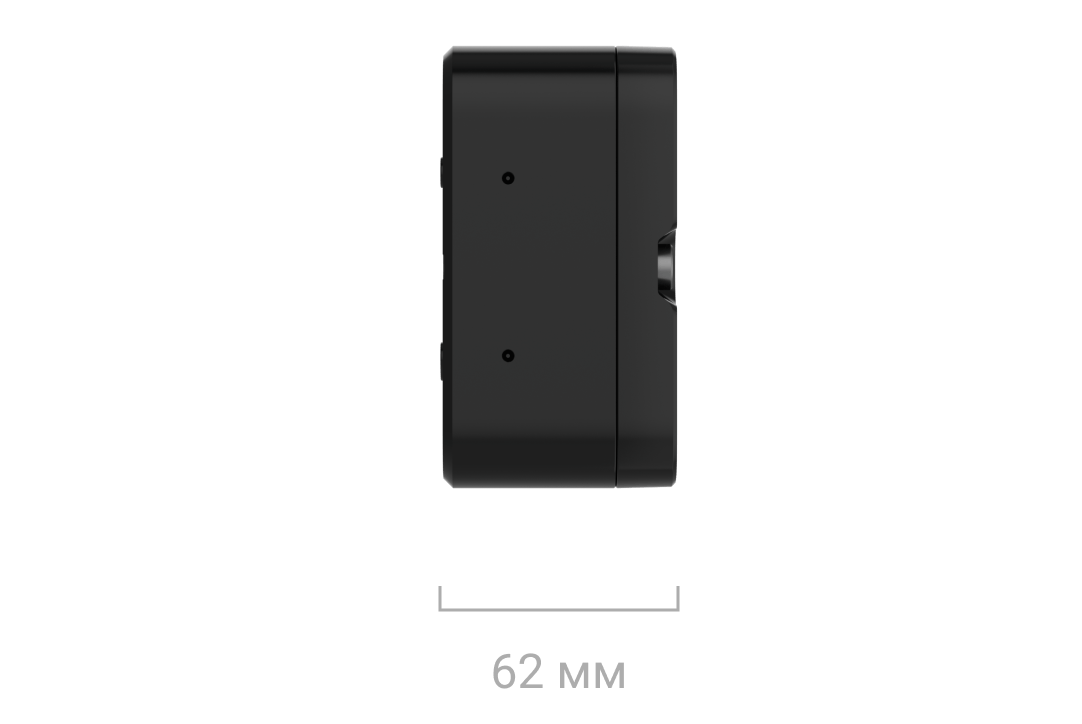

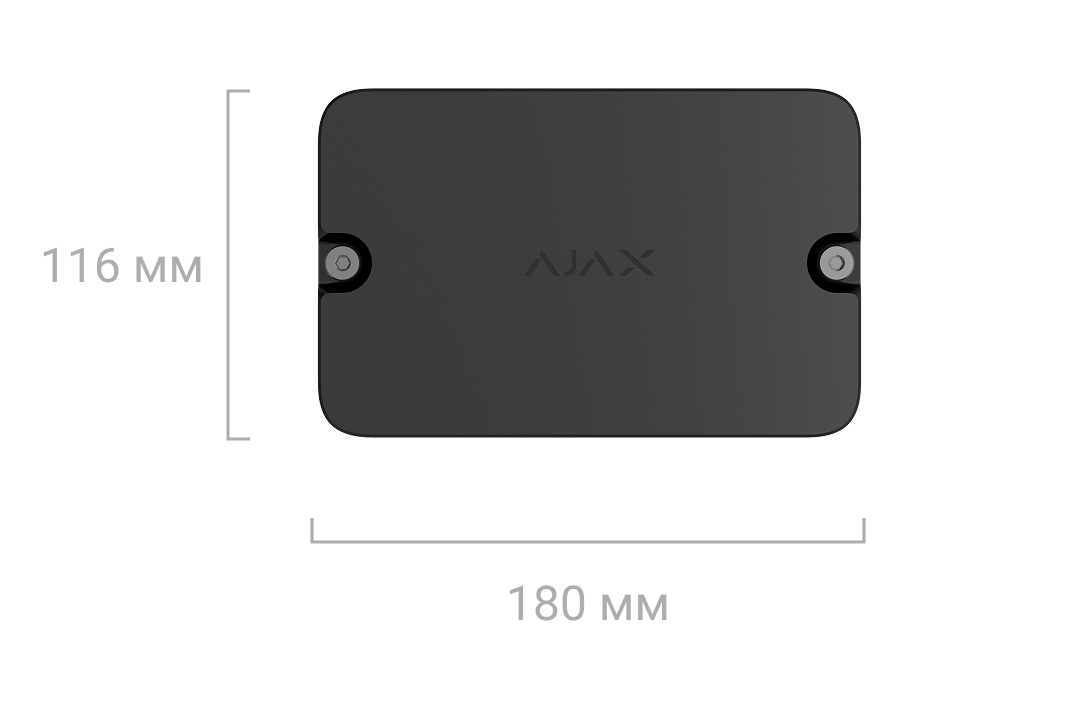

Розміри

116 × 180 × 62 мм

Вага

547 г

Діапазон робочої температури

від 0 °C до +50 °C

Допустима вологість

до 80%

Клас захисту

IP21C

Рейтинг горючості

UL 94 V-0

ttx
ttx

Колір

Чорний

ttx

Білий

ttx

Комплектація

EN54 I/O Module (2X2) Jeweller

2 батареї CR123A (попередньо встановлені)

Монтажний комплект

2 комплекти по 4 EOL резистори

Коротка інструкція

Редакція

1

Сертифікація та відповідність стандартам

EN54 I/O Module (2X2) Jeweller

EN54 I/O Module (2X2) Jeweller

Директива щодо радіообладнання (RED)

Сертифікат виданий TIMCO Engineering, Inc.

  1. ETSI EN 300 220-1 V3.1.1
  2. ETSI EN 300 220-2 V3.2.1

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Директива щодо електромагнітної сумісності (ЕМС)

Сертифікат виданий TIMCO Engineering, Inc.

  1. ETSI EN 301 489-1 V2.2.3
  2. ETSI EN 301 489-3 V2.3.2
  3. EN 55032:2015+A11:2020
  4. EN 55035:2017+A11:2020

Директива щодо низьковольтного обладнання (LVD)

Сертифікат виданий TIMCO Engineering, Inc.

  1. EN IEC 62311:2020
  2. EN 62368-1:2024+A11:2024

Регламент будівельних виробів (CPR)

Dedal Attestation & Certification LTD

  1. EN 54-25:2008
  2. EN 54-25:2008/AC:2012
  3. EN 54-18:2005
  4. EN 54-18:2005/AC:2007

Додаткова інформація

Відповідність стандартам

Дізнатися більше

Гарантія

24 місяці
