Характеристики
LightSwitch (1-gang) Jeweller
Бездротовий розумний сенсорний одноклавішний вимикач світла
Сумісність пристроїв
ПеревіритиСкладові
Реле
LightCore (1-gang) Jeweller
Реле для одноклавішного вимикача.
LightCore (1-gang) vertical Jeweller
Реле для вертикального одноклавішного вимикача.
Сенсорні панелі
SoloButton (1-gang)
Використовується, коли необхідно встановити одноклавішний вимикач як окремий пристрій. SoloButton складається з передньої панелі та рамки.
CenterButton (1-gang)
Використовується, коли необхідно встановити одноклавішний вимикач між пристроями.
CenterButton (1-gang) vertical
Використовується, коли необхідно встановити вертикальний одноклавішний вимикач між пристроями.
SideButton (1-gang)
Використовується, коли необхідно встановити одноклавішний вимикач праворуч або ліворуч від пристроїв.
SideButton (1-gang) vertical
Використовується, коли необхідно встановити вертикальний одноклавішний вимикач зверху або знизу від пристроїв.
Рамки
Рамки для двох, трьох, чотирьох і п’яти пристроїв Ajax — вбудованих вимикачів і розеток у будь-якій комбінації¹.
Frame (2 seats)
Frame (3 seats)
Frame (4 seats)
Frame (5 seats)
Frame (2 seats) vertical
Frame (3 seats) vertical
Frame (4 seats) vertical
Frame (5 seats) vertical
1 — Комбінації з розетками доступні тільки у горизонтальній орієнтації.
Конфігурації
Одинарний
LightSwitch (1-gang) Jeweller встановлений як окремий пристрій.
Комбінований
LightSwitch (1-gang) Jeweller встановлений у рамку Frame разом з іншими розумними вимикачами Ajax та/або розетками Outlet Jeweller.
Кольори сенсорних панелей
Чорний (Black)
RAL 9005
Графіт (Graphite)
RAL 7024
Білий (White)
RAL 9003
Слонова кістка (Ivory)
RAL 1013
Димний (Fog)
RAL 7047
Устричний (Oyster)
RAL 9002
Сірий (Grey)
RAL 7004
Оливковий (Olive)
RAL 7044
Кольори RAL максимально наближені до реального кольору. Однак вони можуть дещо відрізнятися, тому, будь ласка, використовуйте їх лише як орієнтир для вибору кольору.
Звʼязок
Технологія зв’язку Jeweller
Пропрієтарна бездротова технологія для передавання команд, тривог і подій.
Особливості:
- Двосторонній зв’язок.
- Передовий захист від саботажу.
- Блокове шифрування з плаваючим ключем.
- Миттєві сповіщення.
- Дистанційне налаштування в застосунках Ajax.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Модуляція радіосигналу
GFSK
Дальність радіозв’язку
до 1100 м
Між пристроєм і хабом (або ретранслятором радіосигналу) за відсутності перешкод.
Шифрування радіозв’язку
Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.
Радіочастотний гопінг
Для запобігання радіозавадам і глушінню.
Ключові можливості
Сценарії автоматизації
- реакції на зміну режиму охорони
- заплановані дії за розкладом
- реакції на тривоги
- за показником температури
- за показником вологості²
- за концентрацією CO₂²
- за натисканням іншого LightSwitch/Button
2 — Сценарії за показником вологості або концентрацією CO₂ можливі, якщо LifeQuality Jeweller додано до системи.
Робота без нейтралі
LightSwitch потребує лише фази живлення для роботи.
Потужність комутованого приладу
від 5 до 600 Вт
Безконтактна сенсорна панель
На сенсорну панель не обовʼязково натискати. LightSwitch спрацьовує в разі наближення руки на відстань 15 мм.
Підсвічування
Опційне, можна вимкнути в налаштуваннях пристрою в застосунку Ajax.
Захист від несумісних приладів
Спрацьовує на освітлювальні прилади недостатньої потужності (до 5 Вт). У разі спрацювання захисту LightSwitch вимикає живлення та надсилає сповіщення в застосунки Ajax. Для освітлювальних приладів низької потужності в комплекті є конденсатор.
Рекомендації
Пристрій призначений лише для встановлення у приміщенні. Встановлювати пристрій має професійний електрик.
Захист від саботажу
Захист від підміни
автентифікація пристрою
Виявлення втрати зв’язку
через 36 с
Залежить від налаштувань Jeweller або Jeweller/Fibra.
Живлення
Напруга живлення
230 В~, 50/60 Гц
Пристрій не потребує нейтралі для роботи.
Середнє споживання
до 200 мВт
Максимальна комутована потужність
600 Вт
Для LightCore (1-gang) Jeweller та LightCore (1-gang) vertical Jeweller.
Захист за струмом
більше ніж 2,6 А
У разі спрацювання захисту LightSwitch вимикає живлення та надсилає сповіщення в застосунки Ajax.
Захист за температурою
більше ніж +60 °C
У разі спрацювання захисту LightSwitch вимикає живлення та надсилає сповіщення в застосунки Ajax.
Робочі параметри
Діапазон робочих температур
від –10 °C до +40 °C
Допустима вологість
до 75% без утворення конденсату
Клас захисту
IP20
Формфактор вимикача
європейського типу (55)
Розміри
Реле

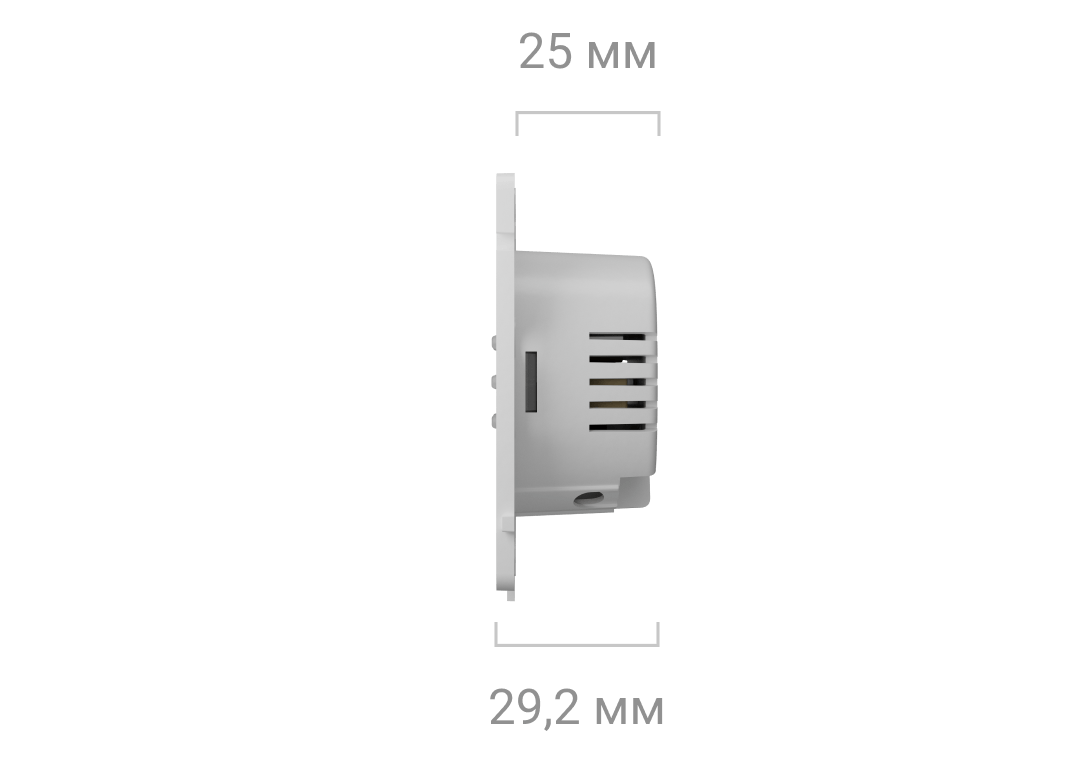

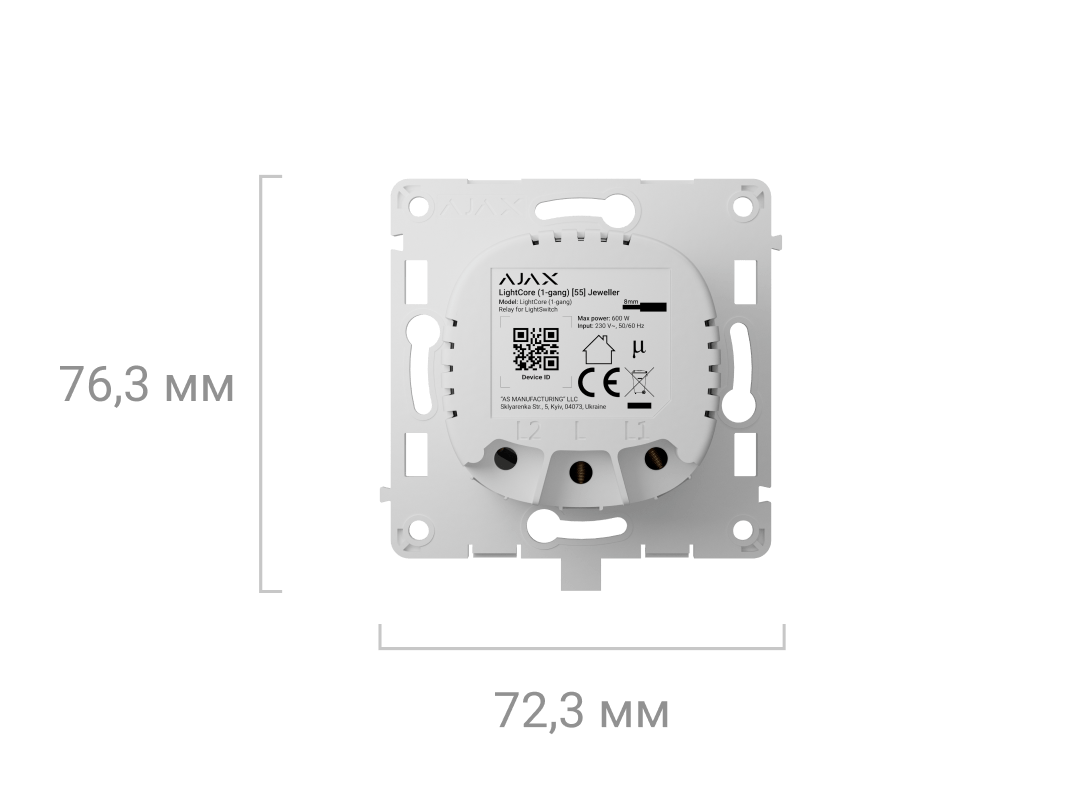

LightCore (1-gang) Jeweller — 76,3 × 72,3 × 29,2 мм

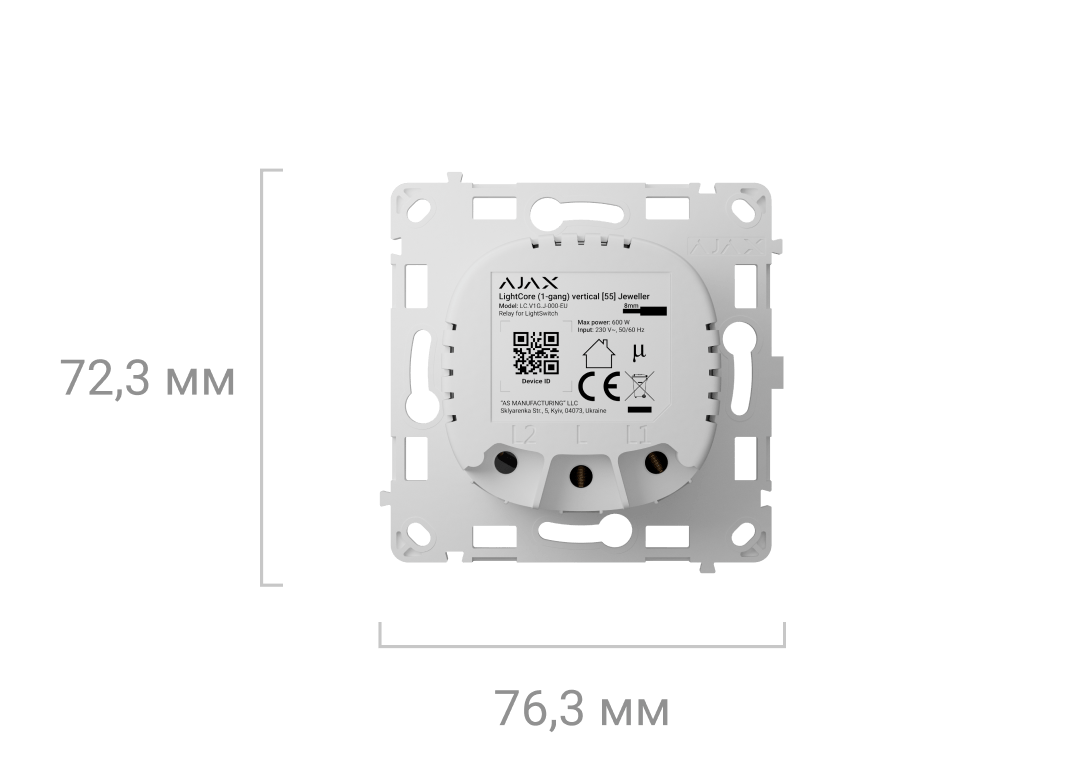

LightCore (1-gang) vertical Jeweller — 72,3 × 76,3 × 29,2 мм

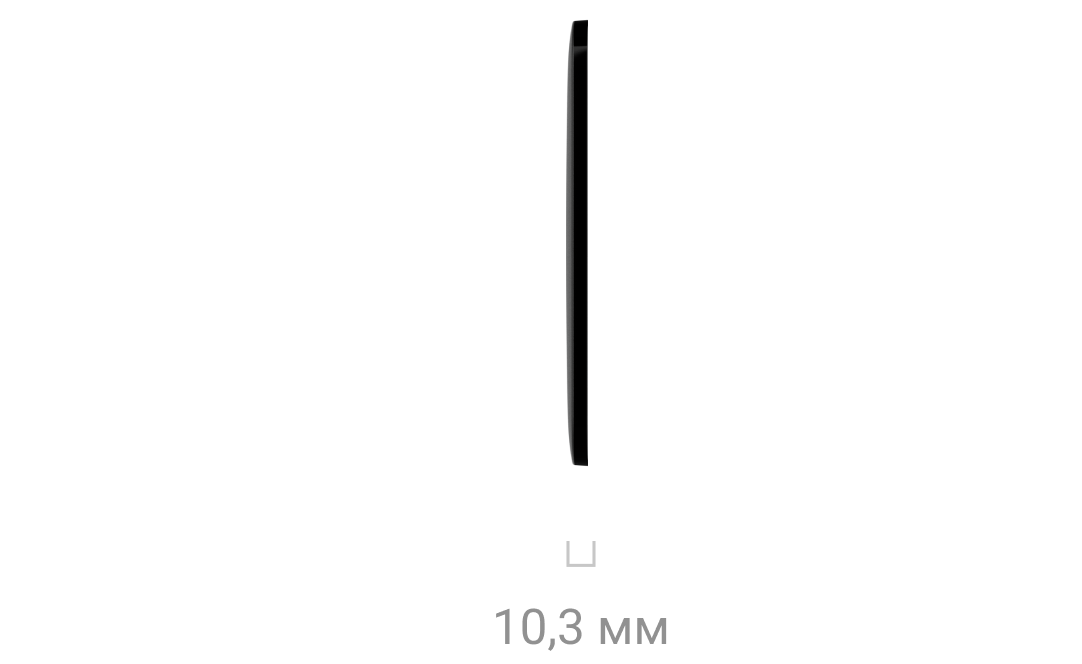

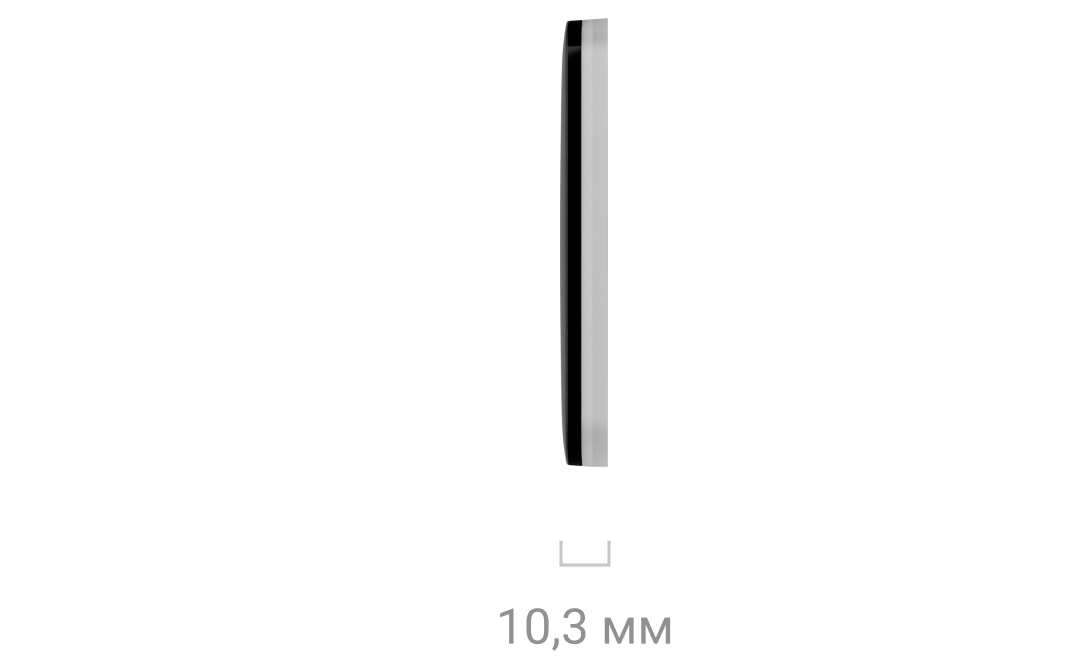

Сенсорні панелі

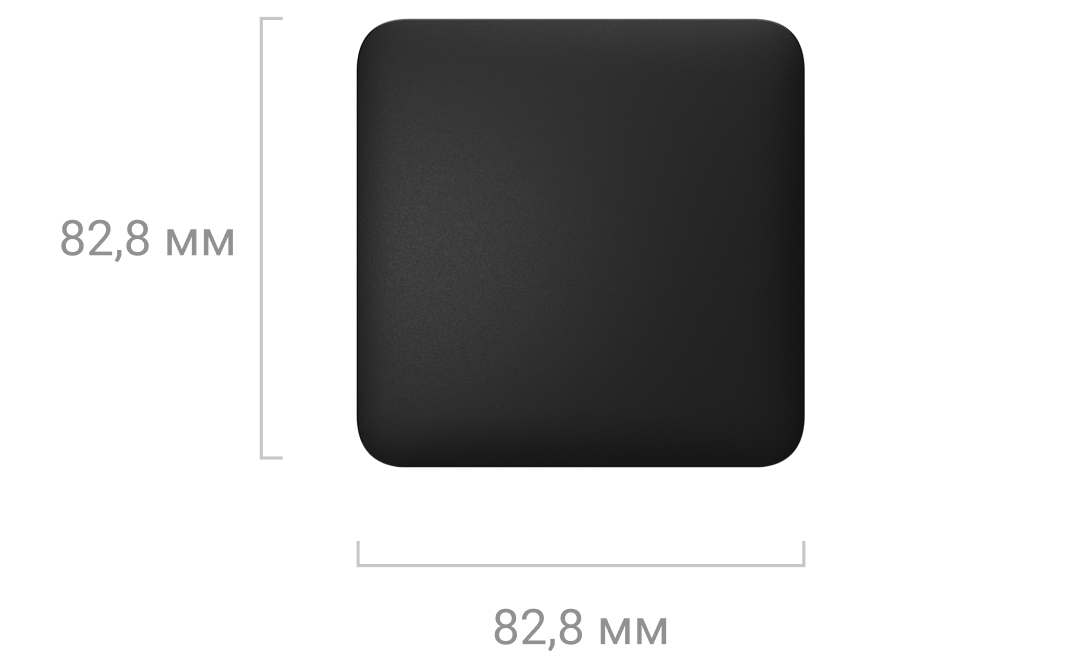

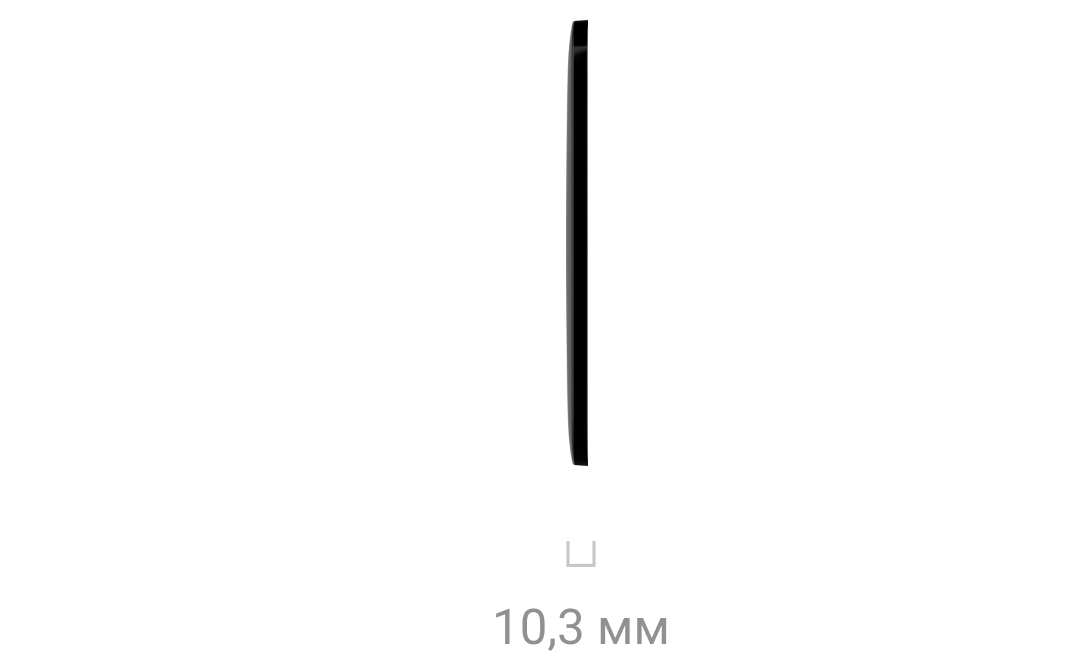

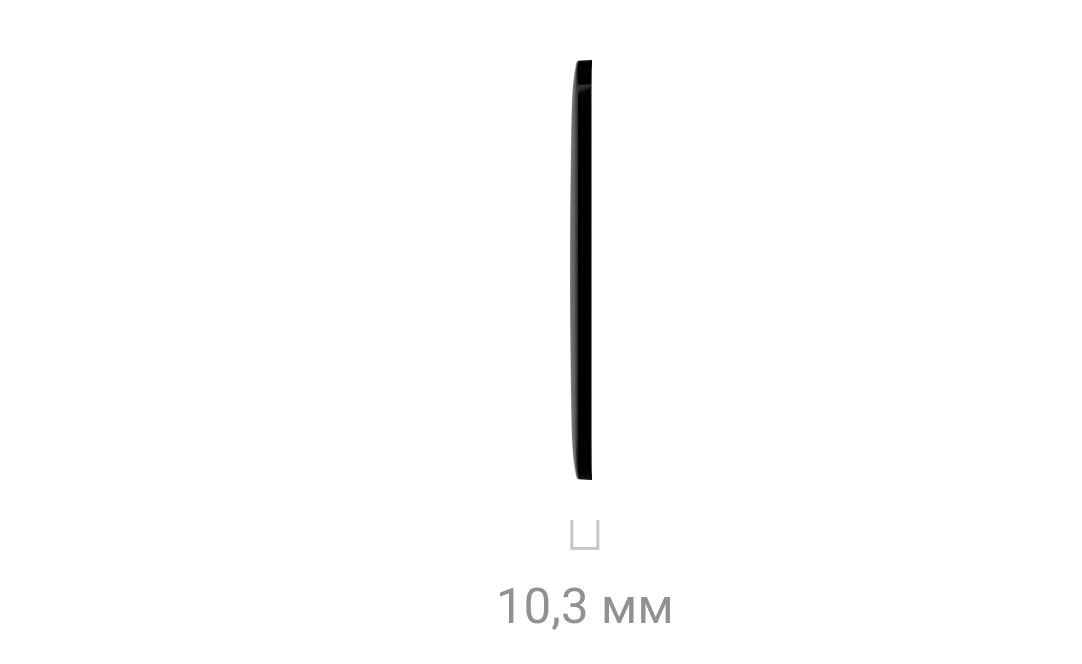

SoloButton (1-gang) — 82,8 × 82,8 × 10,3 мм

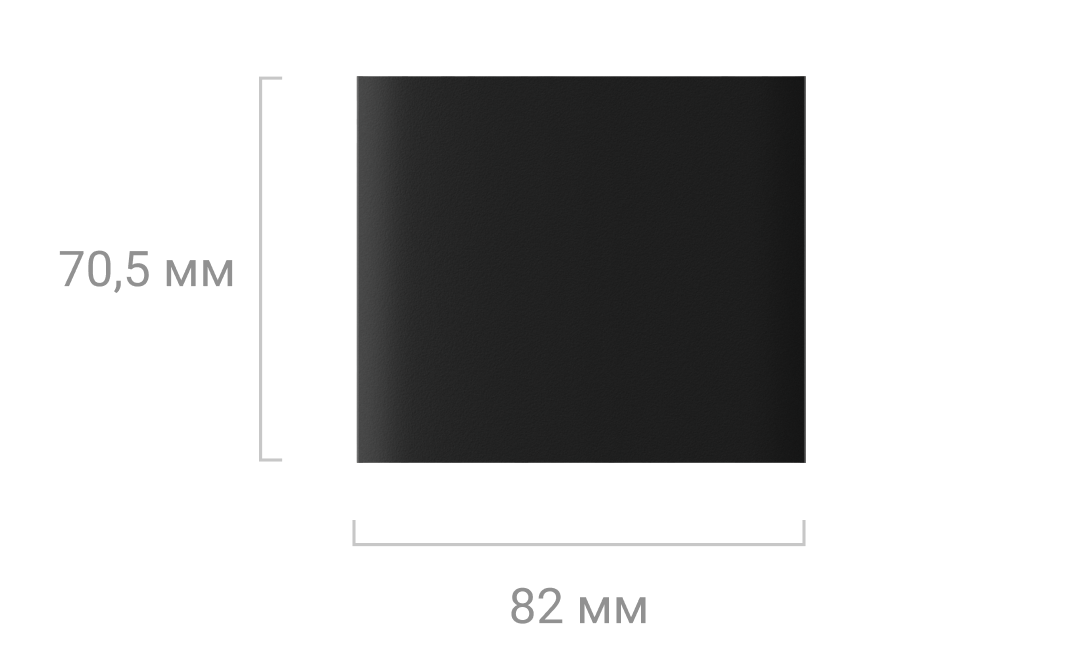

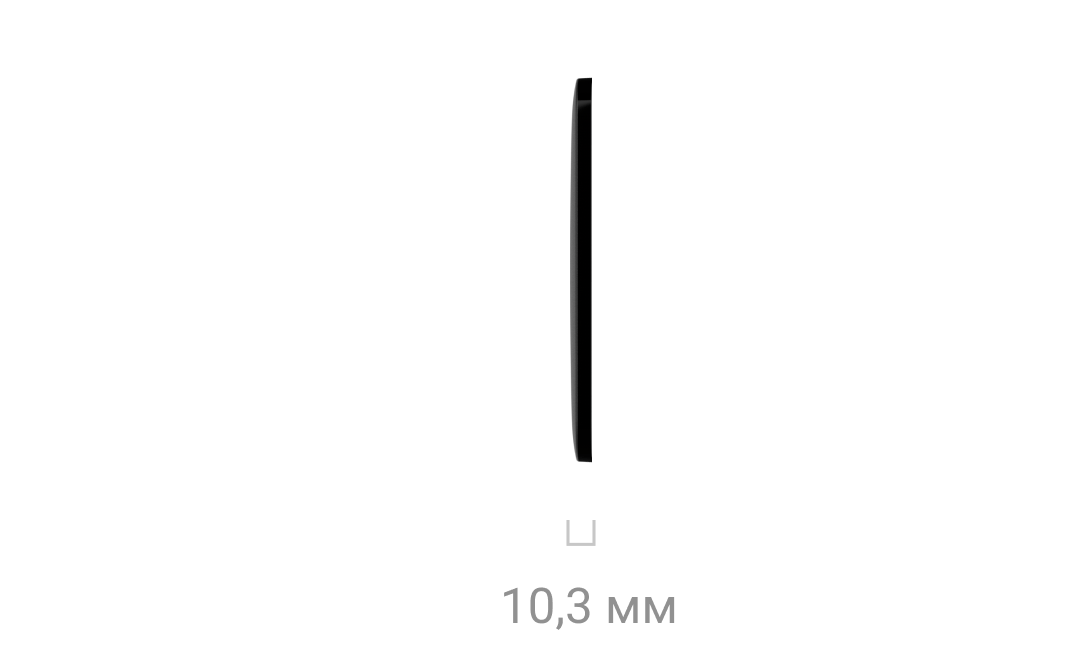

CenterButton (1-gang) — 82 × 70,5 × 10,3 мм

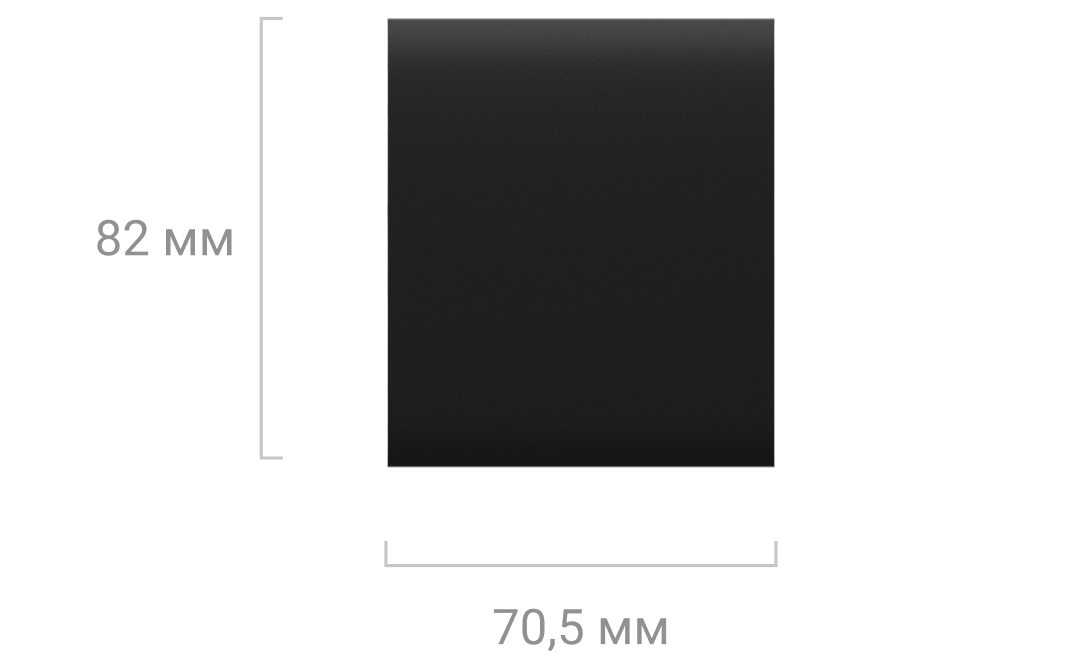

CenterButton (1-gang) vertical — 70,5 × 82 × 10,3 мм

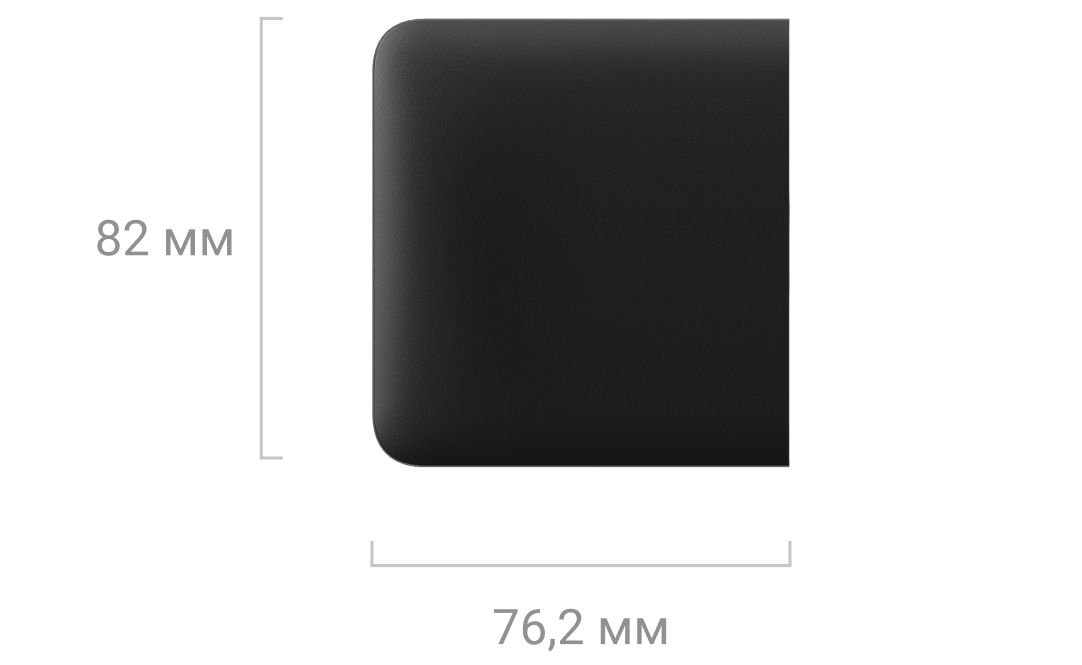

SideButton (1-gang) — 82 × 76,2 × 10,3 мм

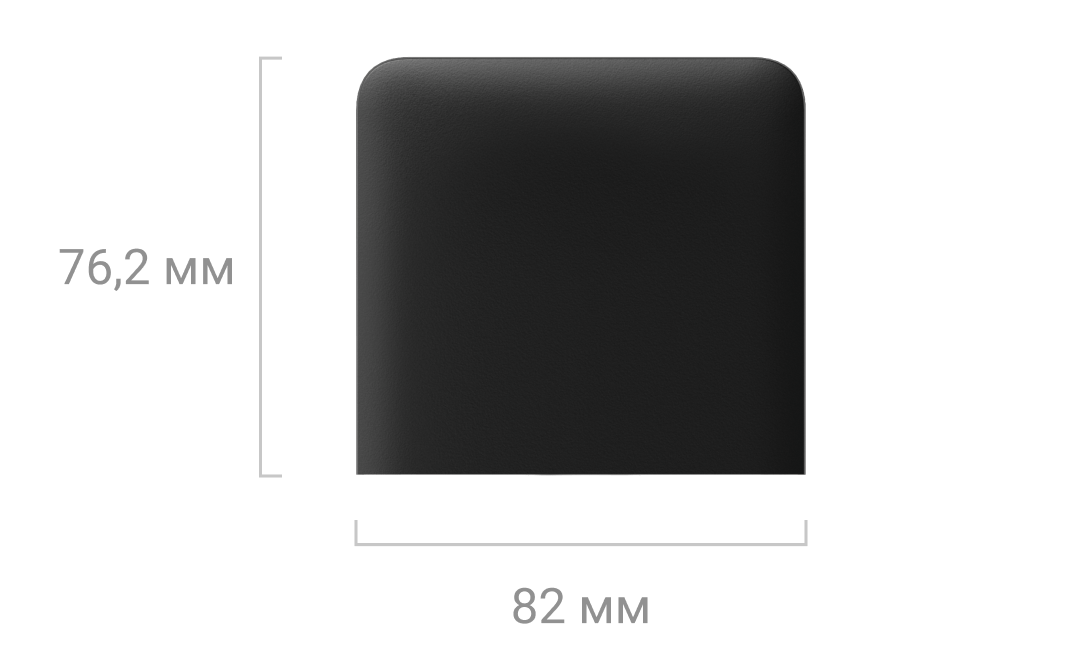

SideButton (1-gang) vertical — 76,2 × 82 × 10,3 мм

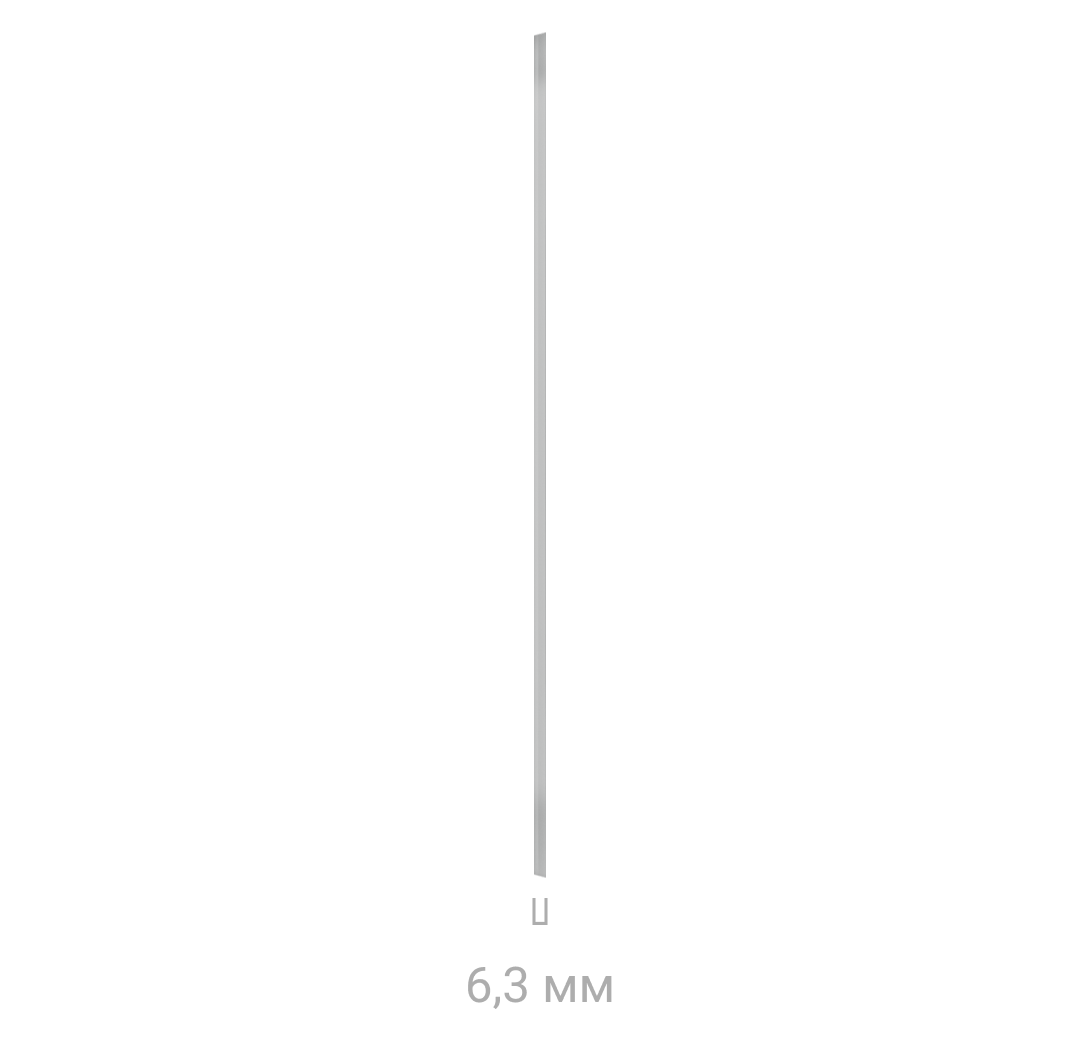

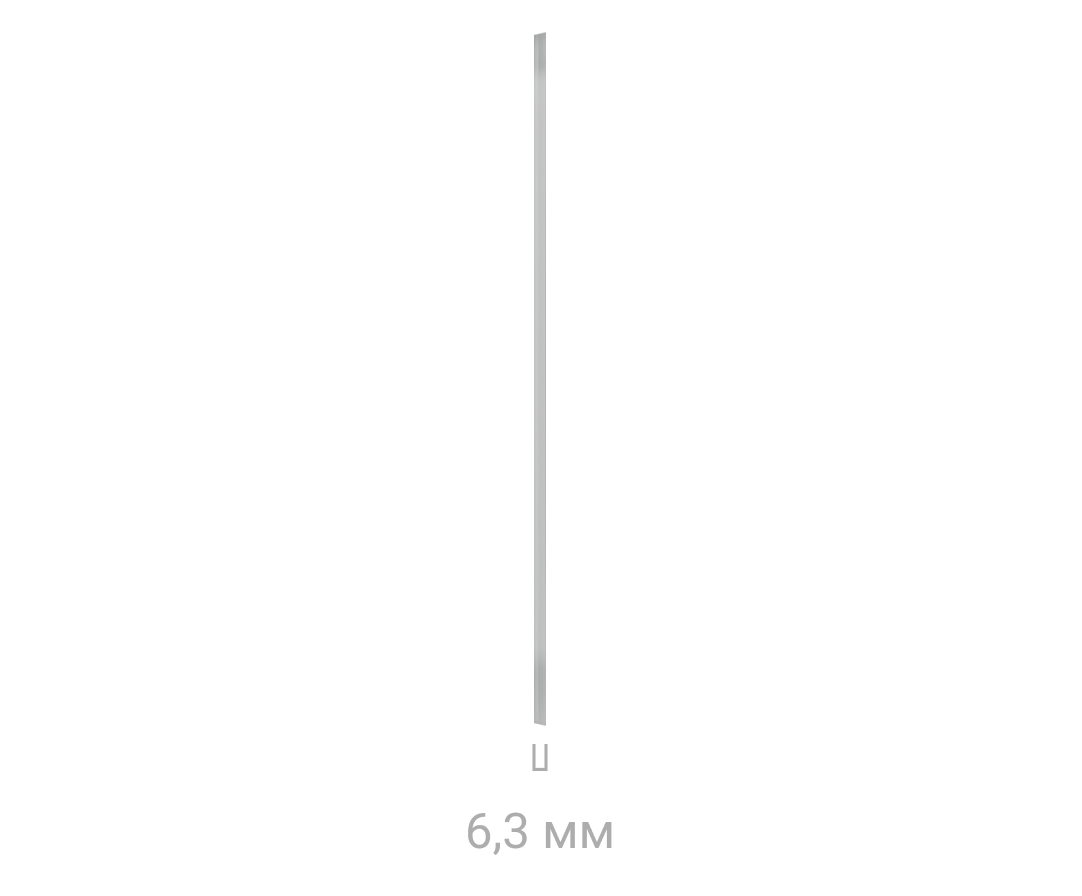

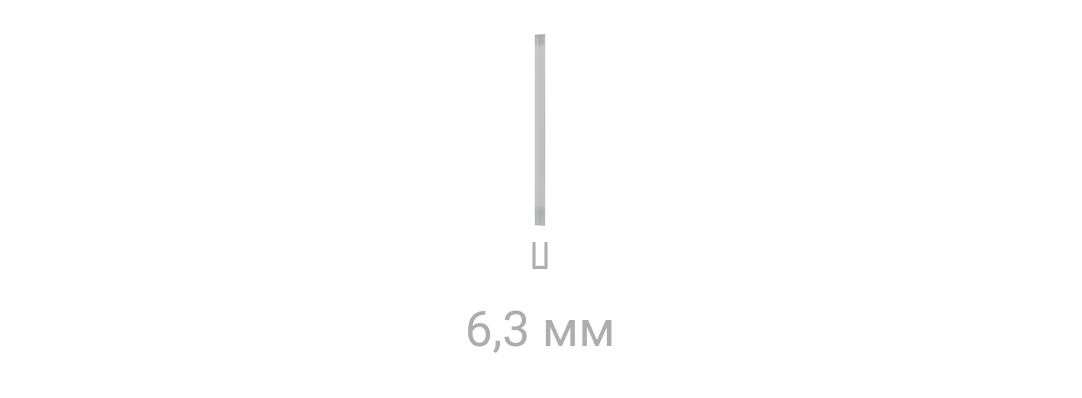

Рамки

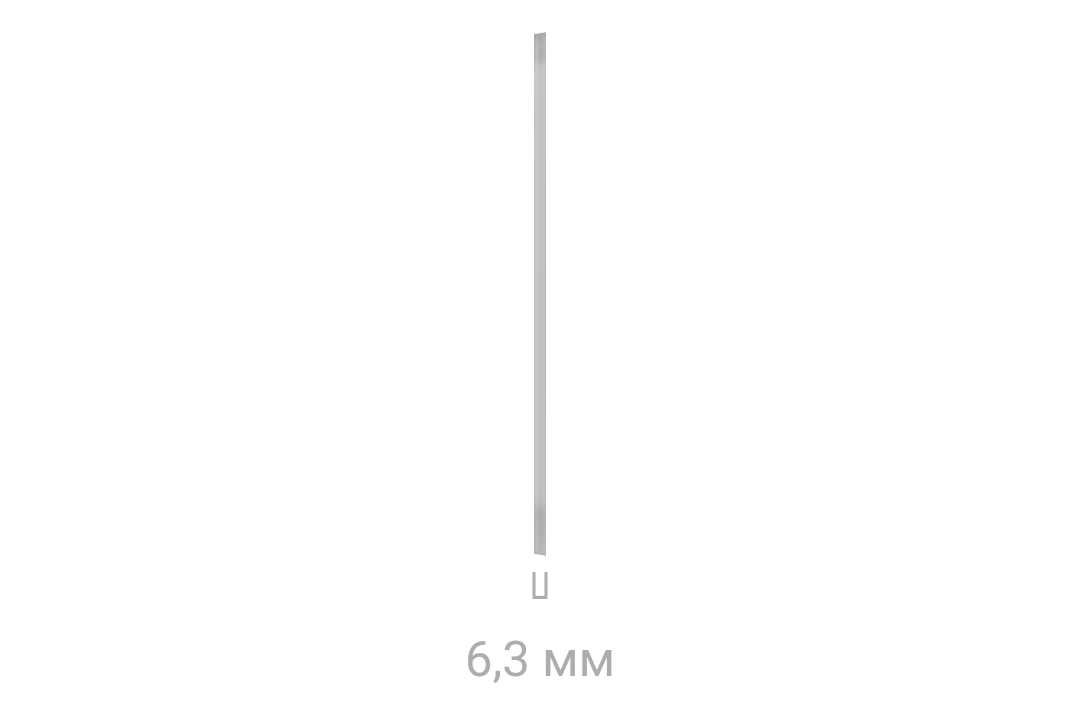

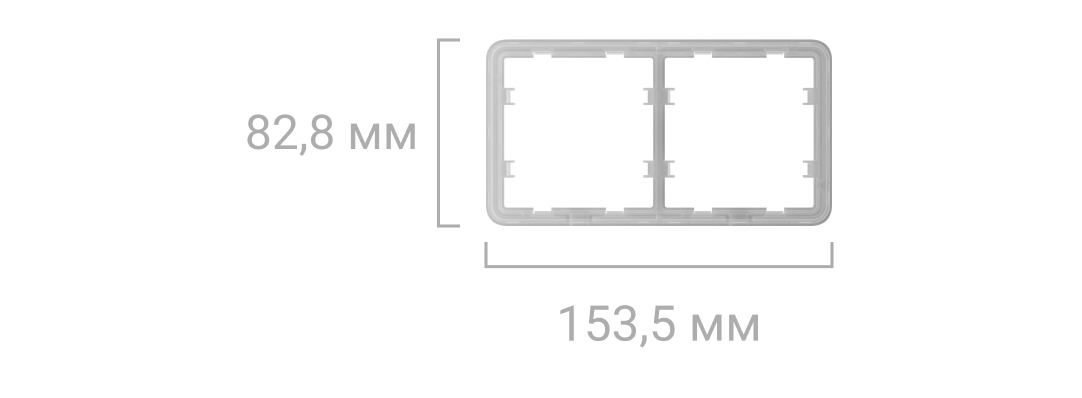

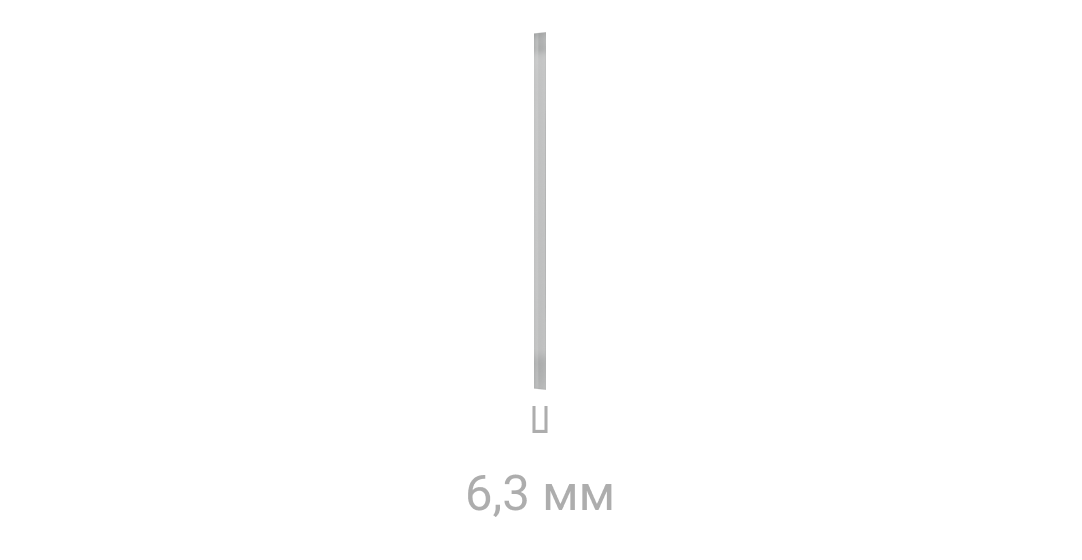

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

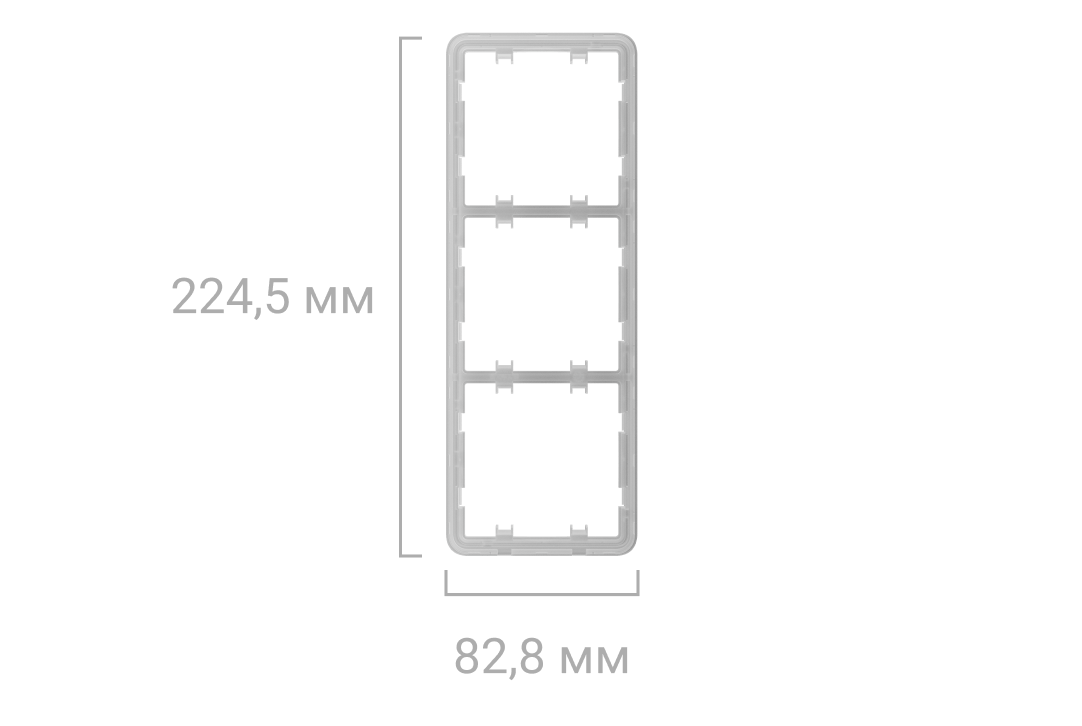

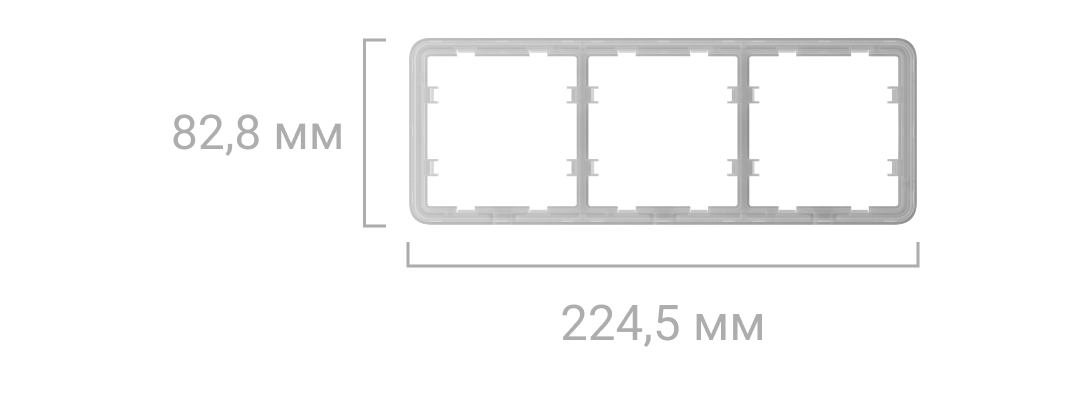

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

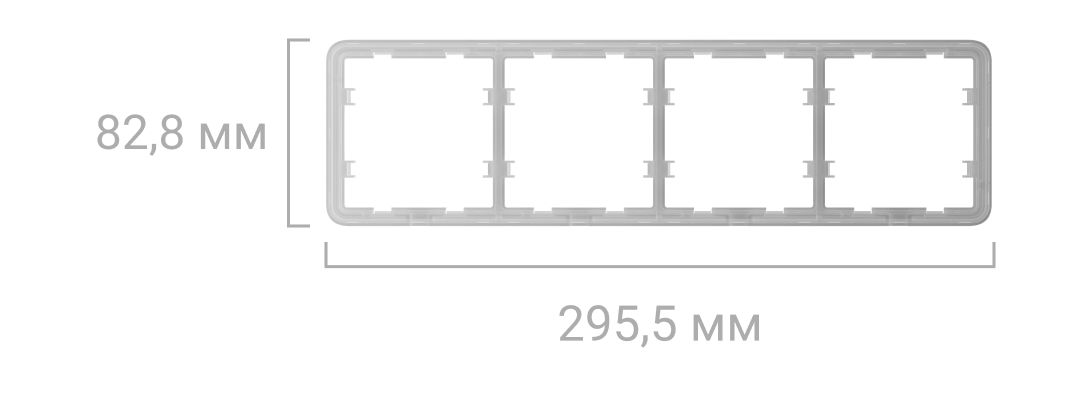

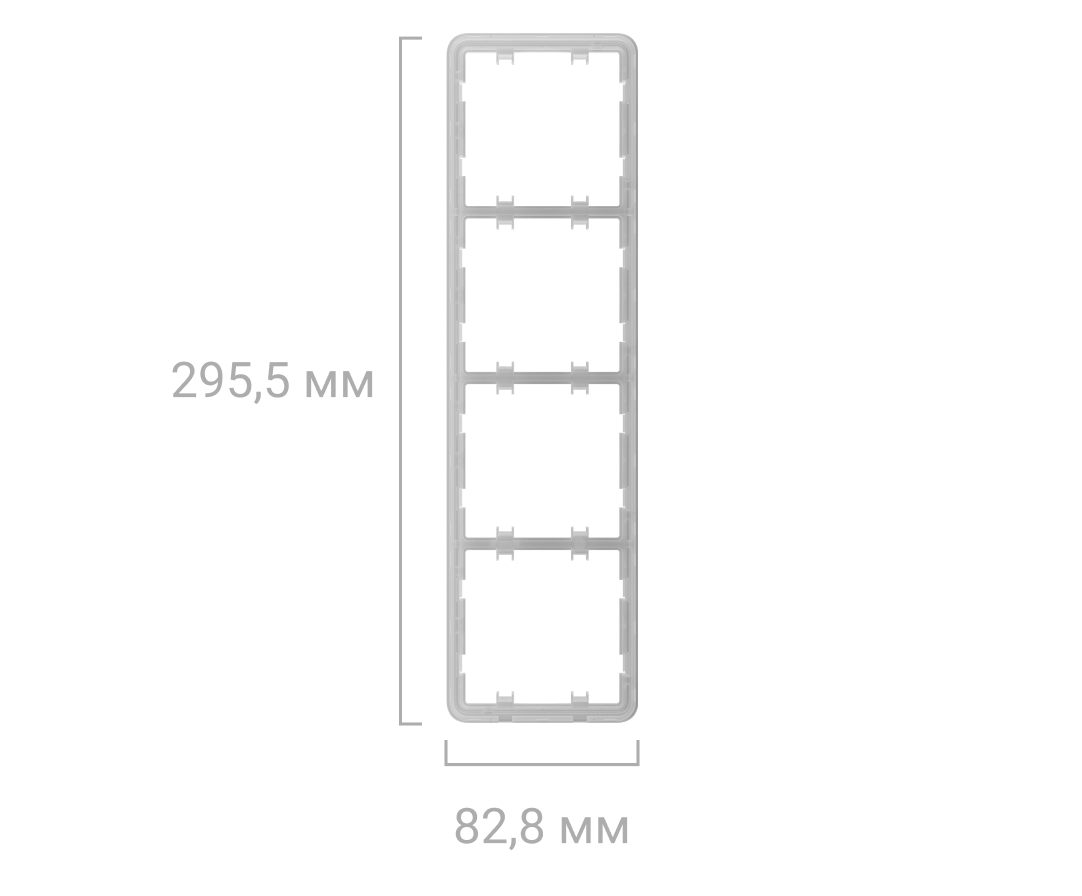

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

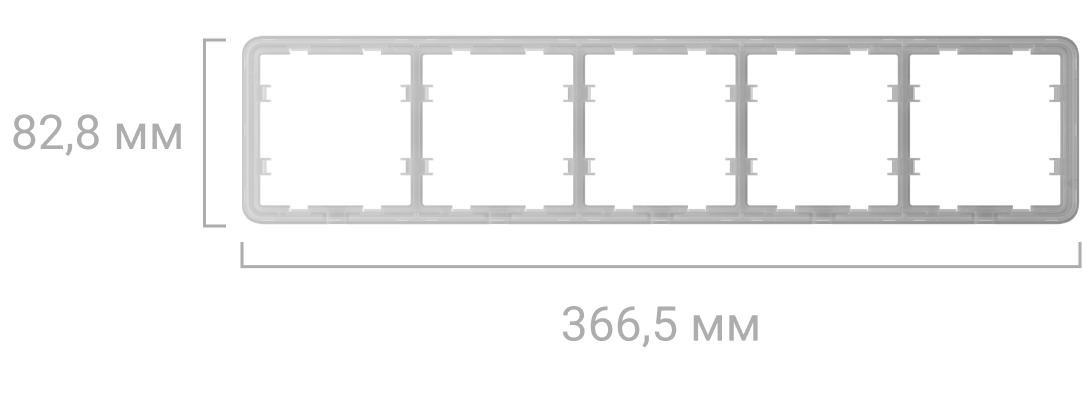

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm
Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm
Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm
Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

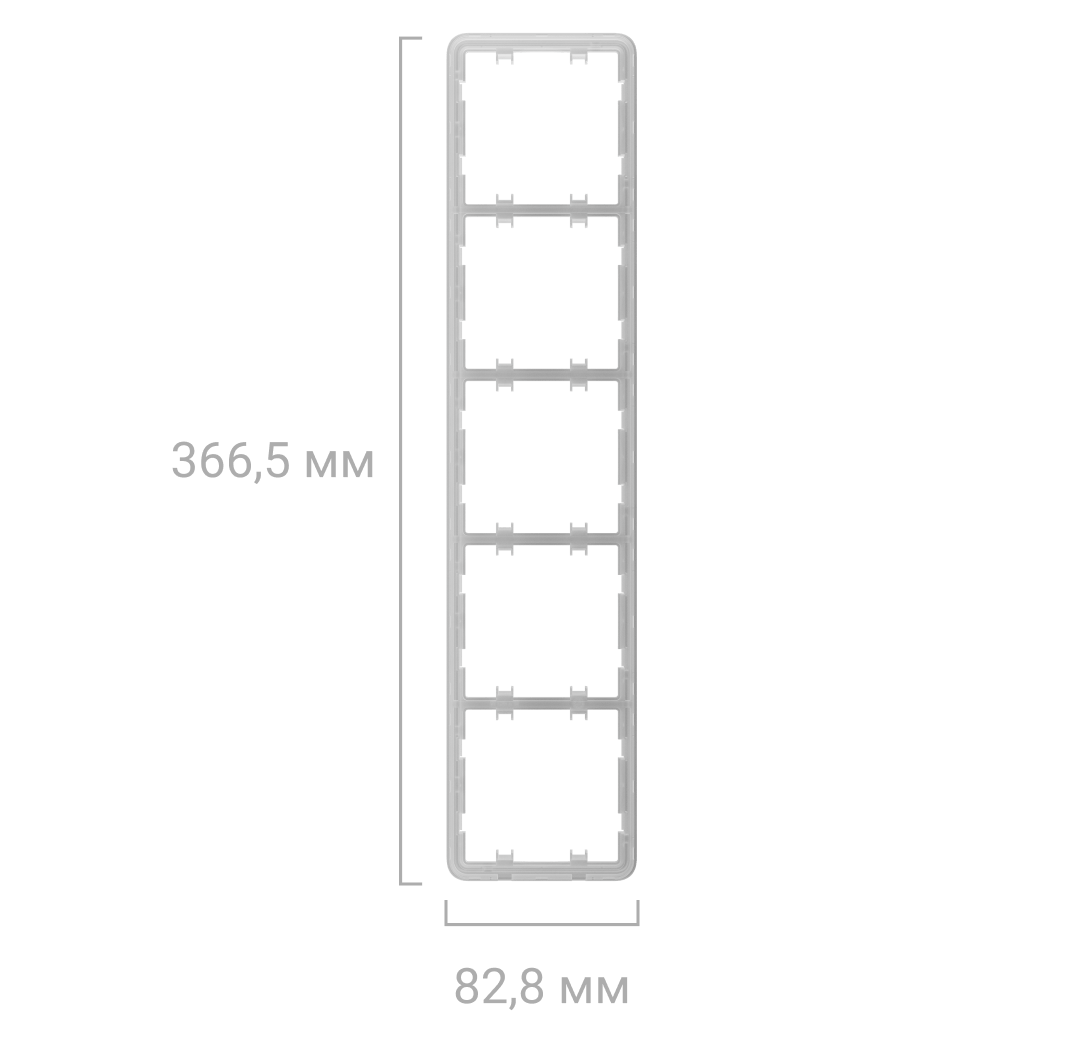

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm
Вага
Реле
LightCore (1-gang) Jeweller — 46 г
LightCore (1-gang) vertical Jeweller — 46 г
Сенсорні панелі
SoloButton (1-gang) — 45 г
CenterButton (1-gang) — 31 г
CenterButton (1-gang) vertical — 31 г
SideButton (1-gang) — 32 г
SideButton (1-gang) vertical — 32 г
Рамки
Frame (2 seats) — 16 г
Frame (2 seats) vertical — 16 г
Frame (3 seats) — 22 г
Frame (3 seats) vertical — 22 г
Frame (4 seats) — 28 г
Frame (4 seats) vertical — 28 г
Frame (5 seats) — 34 г
Frame (5 seats) vertical — 34 г
Комплектація
LightSwitch (1-gang) Jeweller — це збірний розумний вимикач. Усі деталі купуються окремо
Сертифікація та відповідність стандартам
LightSwitch (1-gang) Jeweller
LightSwitch (1-gang) Jeweller
LightCore (1-gang) [55] Jeweller
Директива щодо низьковольтного обладнання (LVD)
Сертифікат виданий MiCOM Labs
EN 60669-2-1:2004+AMD1:2009+AMD2:2010
EN 60669-1:2018
EN 62479:2010
Директива щодо електромагнітної сумісності (EMC)
Сертифікат виданий MiCOM Labs
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
Директива щодо радіообладнання (RED)
Сертифікат виданий MiCOM Labs
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
PSTI UK
Schedule 1
Frame
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
LightCore (1-gang) vertical [55] Jeweller
Директива щодо радіообладнання (RED)
Сертифікат виданий TIMCO Engineering, Inc.
EN 300 220-1 V3.1.1 (2017-02)
EN 300 220-2 V3.2.1 (2018-06)
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Сертифікат виданий TIMCO Engineering, Inc.
EN IEC 63000:2018
Директива щодо низьковольтного обладнання (LVD)
Сертифікат виданий TIMCO Engineering, Inc.
- EN 62479:2010
- EN 60669-2-1:2004+AMD1:2009+AMD2:2010
- EN 60669-1:2018
Директива щодо електромагнітної сумісності (EMC)
Сертифікат виданий TIMCO Engineering, Inc.
- EN 301 489-1 V2.2.3 (2019-11)
- EN 301 489-3 V2.1.1 (2019-03)
- EN 55032:2015+A1:2020
- EN 55035:2017+A11:2020
- EN IEC 61000-3-2:2019+A1:2021
- EN 61000-3-3:2013+A2:2021
Frame vertical
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
