Superior Transmitter Fibra

Технологія зв’язку Fibra

Пропрієтарна дротова технологія Fibra поєднує в собі надійність дротів та свободу радіозв'язку.

Ключові можливості:

• Двосторонній зв’язок.
• Передовий захист від саботажу.
• Блокове шифрування з динамічним ключем.
• Миттєві сповіщення.
• Дистанційне налаштування в застосунках Ajax.

Підʼєднання до лінії

4-жильний кабель

Підʼєднання до системи

до будь-якої точки лінії Fibra

Superior Transmitter Fibra можна встановити після хаба, датчика, клавіатури та сирени.

Довжина лінії Fibra

до 2000 м

За використання витої пари U/UTP cat.5.

Шифрування зв’язку

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із динамічним ключем.

Підтримувані конфігурації

• ролети
• тампер
• дротовий пристрій з 15 типами подій

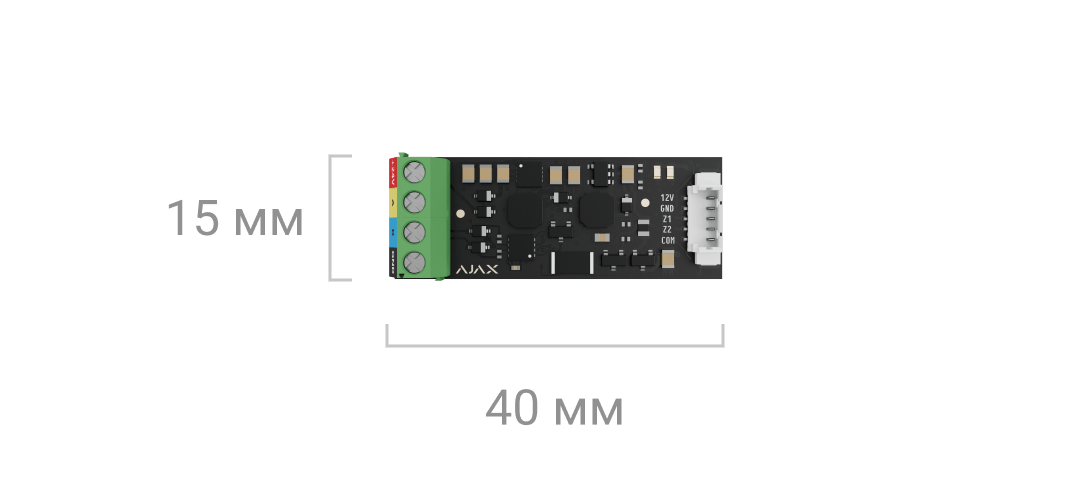

Контакти розʼєму

• 12В — вихід живлення для дротового пристрою
• GND — заземлення
• Z1–Z2 — входи для підʼєднання дротового пристрою
• COM — загальний вхід для підʼєднання сигнальних контактів дротового пристрою

Superior Transmitter Fibra має 2 входи (Z1 та Z2) для підʼєднання дротового пристрою за схемою AATT (Alarm Alarm Tamper Tamper).

Тип підʼєднання

NO, NC, EOL, 2EOL, 3EOL

Із загальним опором резисторів EOL від 1 кОм до 40 кОм з кроком 100 Ом.

Довжина кабелю

до 3 м

За використання мідного сигнального кабелю з площею поперечного перерізу жили 0,22 мм².

Режим роботи

імпульсний, бістабільний

Типи подій

15 типів подій дротових пристроїв

• Тривога тампера
• Вторгнення
• Пожежа
• Невідкладна допомога
• Тривожна кнопка
• Витік газу
• Несправність
• Затоплення
• Розбиття скла
• Перевищено порогову температуру
• Низька температура
• Маскування
• Код примусу (відкриття)
• Вібрація
• Налаштування вручну

Налаштовує PRO або користувач із правами адміністратора в застосунку Ajax.

Захист від підміни

автентифікація пристрою

Миттєве виявлення пошкодження лінії підʼєднання

Для підʼєднань EOL, 2EOL або 3EOL.

Виявлення втрати звʼязку

від 36 с

Між хабом і Superior Transmitter Fibra. Можна змінити в налаштуваннях хаба.

Діапазон робочої напруги пристрою

7–30 В⎓, 185 мВт (без навантаження) / 1224 мВт (з навантаженням)

Модуль живиться від хаба.

Номінальна робоча напруга пристрою

24 В⎓

Струм споживання у стані спокою за номінальної напруги

2,1 мА

Максимальний струм споживання за номінальної напруги

7,7 мА (без навантаження)

51 мА (з навантаженням)

Живлення підʼєднаних дротових пристроїв

10,5–15 В⎓, до 50 мА (загальний максимальний споживаний струм)

Одна лінія живлення від Superior Transmitter Fibra.

Superior Transmitter Fibra

Виносна клема

Коротка інструкція
