Характеристики
Transmitter Jeweller
Бездротовий модуль для інтеграції одного стороннього пристрою в систему Ajax
Сумісність пристроїв
Звʼязок
Технологія зв’язку Jeweller
Пропрієтарна бездротова технологія для передавання команд, тривог і подій.
Особливості:
- Двосторонній зв’язок.
- Передовий захист від саботажу.
- Блокове шифрування з плаваючим ключем.
- Миттєві сповіщення.
- Дистанційне керування та налаштування в застосунках Ajax.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Автоматичне регулювання потужності для зменшення енергоспоживання та радіозавад.
Модуляція радіосигналу
GFSK
Дальність радіозв’язку
до 1600 м
Між пристроєм і хабом (або ретранслятором) за відсутності перешкод.
Шифрування радіозв’язку
Всі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.
Радіочастотний гопінг
Запобігає радіозавадам і перехопленню радіосигналу.
Під’єднання дротових пристроїв
Підтримувані конфігурації
Transmitter Jeweller має дві пари вхідних клем для підключення тампера та тривожного виходу дротового пристрою. Входи тривоги і тампера можуть бути використані для підʼєднання дротового пристрою за схемою AATT (Alarm Alarm Tamper Tamper).
Клеми для підʼєднання дротового пристрою
- “+ –” — 3,3 V⎓ вихід живлення для дротового пристрою
- ALARM — входи для підʼєднання дротового пристрою
- TAMP — входи для підʼєднання тампера дротового пристрою
Стани контакту стороннього пристрою
NO, NC
Стани контакту тампера
NO, NC
Довжина кабелю
до 130 м
За використання кабелю витої пари 24 AWG.
Режими роботи
імпульсний, бістабільний
Режими роботи сенсора
Сповіщення про тривоги, Перемикання режимів охорони
Типи подій
14 типів подій дротових пристроїв
- Вторгнення
- Пожежа
- Невідкладна допомога
- Тривожна кнопка
- Газ
- Несправність
- Затоплення
- Розбиття скла
- Перевищено порогову температуру
- Низька температура
- Маскування
- Код примусу (відкриття)
- Вібрація
- Інформаційний
Налаштовує PRO або користувач із правами адміністратора в застосунку Ajax.
Рекомендації
Transmitter Jeweller потрібно встановлювати всередині корпусу дротового пристрою. Для модуля потрібен простір розміром щонайменше 110 × 41 × 24 мм. Якщо Transmitter Jeweller неможливо встановити всередині корпуса датчика, використовуйте будь-який доступний радіопрозорий корпус.
Захист від саботажу
Захист від підміни
автентифікація модуля інтеграції
Акселерометр
спрацювання тривоги в разі зміщення модуля інтеграції
Клеми тривоги корпусу
Для підʼєднання тампера дротового пристрою (якщо такий наявний).
Виявлення втрати зв’язку з модулем інтеграції
через 36 с
Залежить від налаштувань Jeweller або Jeweller/Fibra.
Живлення
Батареї
3 батареї CR123A
Попередньо встановлені. Строк служби батарей залежить від величини споживання енергії підʼєднаним дротовим пристроєм.
Вихід до підʼєднаного дротового пристрою
3,3 В⎓, до 125 мА
Одна лінія живлення від Transmitter Jeweller.
Плата

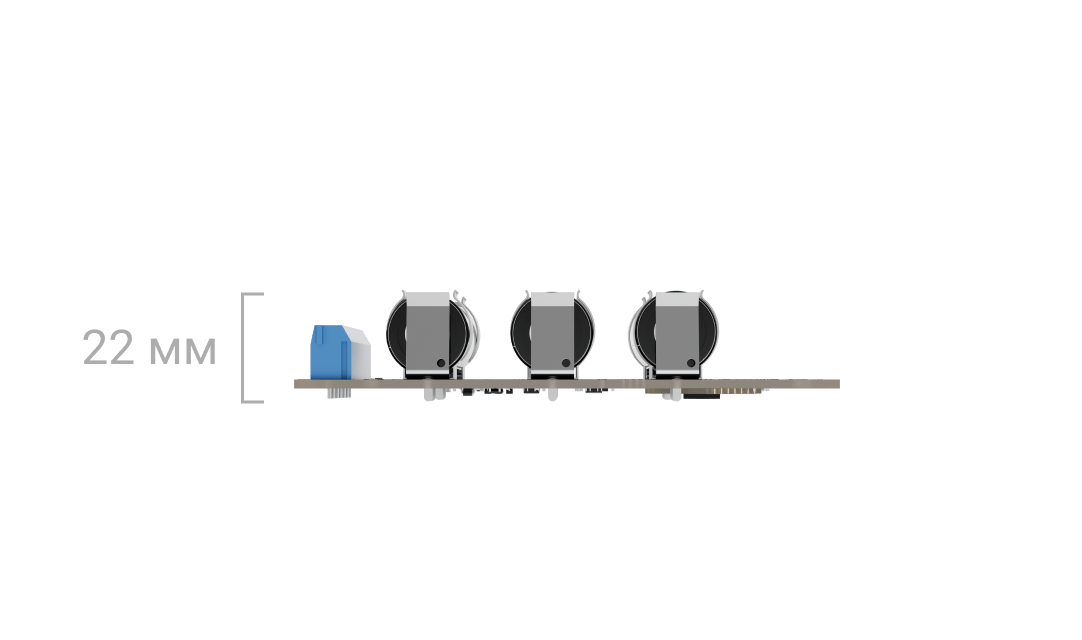

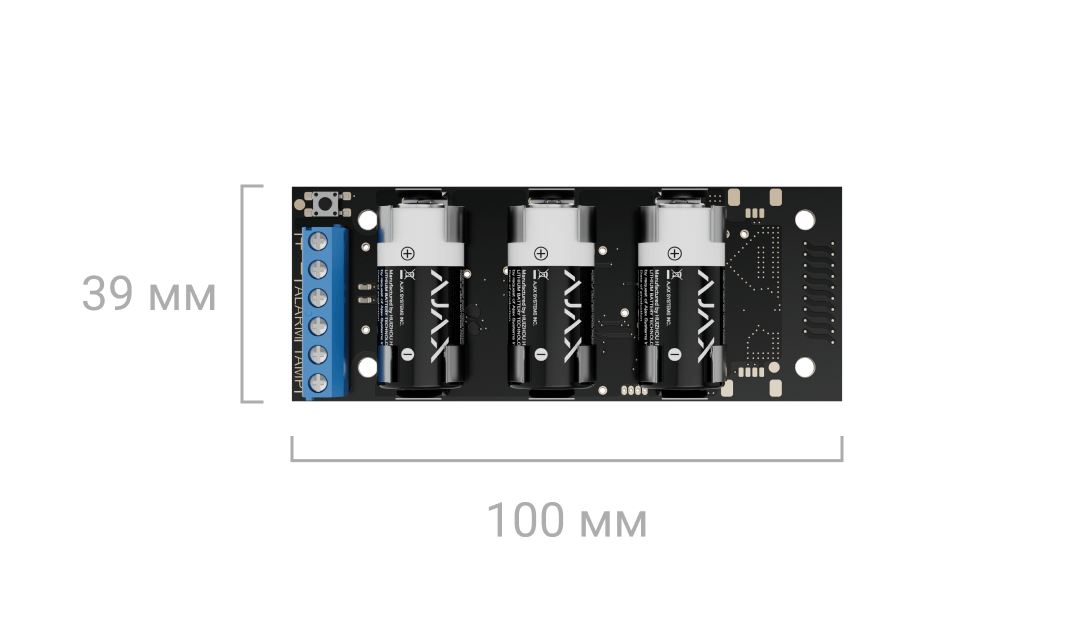

Розміри
100 × 39 × 22 мм
Вага
74 г
Діапазон робочих температур
від −25 °C до +50 °C
Допустима вологість
до 75%
Захист від ураження електричним струмом
Клас III
Комплектація
Transmitter Jeweller
3 батареї CR123A (попередньо встановлені)
Монтажний комплект
Коротка інструкція
