Інструкція з використання EN54 FireProtect (Smoke) Jeweller

EN54 FireProtect (Smoke) Jeweller — бездротовий адресний пожежний сповіщувач точковий димовий. Пристрій відповідає вимогам стандарту EN 54 і забезпечує виявлення диму за наявності ознак задимлення.

EN54 FireProtect (Smoke) Jeweller працює у складі системи Ajax та обмінюється даними з приладом приймально-контрольним пожежним (ППКП) через захищений радіопротокол Jeweller. Дальність звʼязку з ППКП становить до 1700 м за відсутності перешкод.

Функціональні елементи

1. Передня панель сповіщувача.
2. Світлодіодні індикатори: зелений, жовтий і червоний.
3. Отвір, у який потрібно вставити спеціальний інструмент, щоб розблокувати замок.
4. Кріпильна панель SmartBracket. Щоб зняти панель, вставте спеціальний інструмент у відповідний отвір і поверніть SmartBracket проти годинникової стрілки. Якщо пристрій розблоковано, просто поверніть SmartBracket проти годинникової стрілки.
5. Отвори для кріплення SmartBracket до поверхні.
6. Знак ↑↑ на SmartBracket. Використовуйте його як орієнтир, щоб правильно вирівняти пристрій під час встановлення кріпильної панелі на поверхню.
7. Кришки відсіків для батарей. Щоб замінити батареї, відкрийте кришки.
8. Замок для кріплення пристрою на SmartBracket (використовувати необовʼязково).
9. Кнопка тампера. Спрацьовує у разі спроби зняти пристрій із кріпильної панелі.
10. QR-код з ідентифікатором пристрою. Використовується, щоб додати пристрій на ППКП.
11. Кнопка живлення.
12. Кришка камери диму.

Сумісні ППКП і ретранслятори

Для роботи пристрою потрібен ППКП Ajax з актуальною версією OS Malevich.

Перевірити сумісність пристроїв

Принцип роботи

EN54 FireProtect (Smoke) Jeweller — бездротовий пожежний сповіщувач із вбудованим сенсором диму, призначений для встановлення в приміщенні. Сповіщувач завжди активний і реагує на пожежу 24/7 незалежно від режиму охорони системи.

EN54 FireProtect (Smoke) Jeweller підтримує пожежні сценарії. Їх можна налаштовувати в параметрах простору, що дає змогу виконувати автоматизовані дії у відповідь на конкретні тривоги та спрацювання.

Як налаштувати пожежний сценарій

Режим подвійного спрацювання — це функція, яка дає змогу підтвердити тривогу лише в тому разі, якщо протягом визначеного проміжку часу спрацювали принаймні два незалежні сповіщувачі.

EN54 FireProtect (Smoke) Jeweller працює від попередньо встановлених батарей і не потребує зовнішнього живлення. Пристрій безперервно контролює свій робочий стан та інформує систему про виникнення несправностей.

EN54 FireProtect (Smoke) Jeweller захищений двома кнопками тампера: одна з них реагує на спроби зняти пристрій із кріпильної панелі SmartBracket, а друга — на спроби зняти кришку камери диму, що розташована під передньою панеллю сповіщувача.

Сенсор диму

EN54 FireProtect (Smoke) Jeweller виявляє дим за допомогою двоспектрального оптичного сенсора. Усередині камери диму синій та інфрачервоний світлодіоди випромінюють світло із хвилями різної довжини. Ця технологія дає змогу сповіщувачу оцінити розмір частинок летких речовин у камері та визначити наявність диму.

Камера диму захищена від пилу, бруду та комах. Навіть якщо пил потрапить усередину й осяде, це не вплине на ефективність виявлення пожежі. Оптична система спроєктована так, що частинки нелетких речовин не можуть одночасно опинитися в полі дії синього та інфрачервоного світлодіодів, що зменшує ризик виникнення хибних тривог.

Програмний алгоритм HazeFlow 2 також захищає від хибних тривог. У разі виявлення диму алгоритм додатково аналізує отримані дані та підтверджує тривогу.

Протокол передавання даних Jeweller

Jeweller — це бездротовий протокол передавання даних, який забезпечує швидкий і надійний двосторонній звʼязок між ППКП і пристроями. Сповіщувач використовує Jeweller для передавання команд, тривог і подій.

Дізнатися більше

Передавання подій на ПЦС

Тривоги системи Ajax надходять у застосунок Ajax PRO Desktop, а також на пульт централізованого спостереження (ПЦС) у форматах SurGard (Contact ID), SIA (DC-09), ADEMCO 685 та інших протоколів.

Система з доданим сповіщувачем EN54 FireProtect (Smoke) Jeweller може передавати такі події:

1. Пожежна тривога / відновлення після тривоги.
2. Апаратна несправність / відновлення сенсора диму.
3. Камера диму запилена/чиста.
4. Заряд батареї низький/OK.
5. Спрацювання/відновлення кнопки тампера.
6. Втрачено/відновлено звʼязок між EN54 FireProtect (Smoke) Jeweller і ППКП.

Коли надходить сигнал тривоги, оператор ПЦС точно знає, що сталося й на якому обʼєкті. Адресність пристроїв Ajax дає змогу надсилати в застосунок Ajax PRO Desktop і на ПЦС не лише події, а й тип пристрою, його імʼя, зону, віртуальну кімнату й опис місця встановлення. Зверніть увагу, що перелік параметрів, які передаються, може відрізнятися залежно від софту для моніторингу і вибраного протоколу зв’язку з ним.

Вибір місця встановлення

Щоб вибрати правильне місце встановлення сповіщувача, слід також зважати на чинники, що впливають на його роботу:

• Рівень сигналу Jeweller.
• Віддаленість пристрою від ППКП.
• Наявність перешкод для проходження радіосигналу.

Дотримуйтеся рекомендацій щодо розміщення пристрою на етапі проєктування системи. Проєктувати та встановлювати систему Ajax повинні лише професіонали. Перелік рекомендованих партнерів доступний за посиланням.

Рівень сигналу

Рівень сигналу визначається кількістю недоставлених або пошкоджених пакетів даних за певний проміжок часу. Про рівень сигналу повідомляє іконка у вкладці Пристрої в застосунках Ajax:

• три поділки — відмінний рівень сигналу;
• дві поділки — достатній рівень сигналу;
• одна поділка — низький рівень сигналу, стабільну роботу не гарантовано;
• перекреслена іконка — сигнал відсутній.

Зверніть увагу: якщо рівень сигналу високий, пристрій може автоматично регулювати потужність радіопередавання, щоб зменшити енергоспоживання та радіозавади.

Детальну інформацію про те, як запустити тест рівня радіосигналу, наведено в розділі Тестування працездатності.

Де не можна встановлювати пристрій

• На вулиці. Це може призвести до виходу сповіщувача з ладу.
• У приміщеннях, де показники температури та вологості виходять за допустимі межі. Через це пристрій може вийти з ладу.
• У місцях зі швидкою циркуляцією повітря. Наприклад, поблизу вентиляторів, вентиляційних отворів, відчинених вікон або дверей. Це може перешкоджати виявленню пожежі.
• У кутах кімнати. Це може перешкоджати виявленню пожежі.
• У приміщеннях, де утворення газів, парів або диму є частиною робочого процесу. Наприклад, у гаражі, де є ймовірність хибної тривоги через вихлопні гази автомобіля. Для таких приміщень рекомендовано використовувати сповіщувач із сенсором тепла.
• У дуже запилених місцях або приміщеннях із великою кількістю комах. Комахи, пил та інші забруднення можуть осідати на кришці камери диму й перешкоджати виявленню пожежі.
• Поблизу освітлювальних приладів, декоративних елементів або інших предметів інтер’єру, які можуть заважати циркуляції повітря у приміщенні. Це може перешкоджати виявленню пожежі.
• У місцях із низьким або нестабільним рівнем сигналу Jeweller. Це може призвести до втрати зв’язку з ППКП.
• На відстані ближче ніж 1 м до ППКП або ретранслятора радіосигналу.

Встановлення

Щоб встановити пристрій:

1. Зніміть кріпильну панель SmartBracket із пристрою. Щоб зняти панель, поверніть її проти годинникової стрілки.

   Використовуйте пристрій лише з кріпильними панелями SmartBracket FP.54H.J-000-EU, FP.54HA.J-000-EU, FP.54S.J-000-EU або FP.54SA.J-000-EU.

2. Закріпіть панель SmartBracket на поверхні за допомогою двостороннього скотчу або інших тимчасових кріплень. Знак ↑↑ на SmartBracket є інформативним: він може допомогти правильно вирівняти пристрій.



   Використовуйте двосторонній скотч тільки для тимчасової фіксації. Закріплений на скотч пристрій може будь-якої миті відклеїтися від поверхні, що може призвести до його пошкодження в разі падіння.

3. Додайте EN54 FireProtect (Smoke) Jeweller на ППКП.

4. Встановіть пристрій на кріпильну панель SmartBracket.

5. Виконайте тестування працездатності.

6. Зніміть пристрій із кріпильної панелі.

7. Закріпіть панель SmartBracket на поверхні комплектними гвинтами, використовуючи всі отвори. Якщо використовуються інші засоби кріплення, слід упевнитися, що вони не пошкоджують і не деформують кріпильну панель.

8. Щоб додатково закріпити пристрій на SmartBracket за допомогою замка, переведіть блокувальний механізм у положення . У цьому випадку, щоб зняти панель, потрібно вставити спеціальний інструмент у відповідний отвір.



9. Встановіть пристрій на кріпильну панель SmartBracket.

10. У разі потреби відрегулюйте положення пристрою. Кріпильна панель SmartBracket дає змогу повертати пристрій на кут до 90°.

Додавання в систему

Перш ніж додати пристрій

1. Встановіть застосунок Ajax.
2. Увійдіть в обліковий запис або створіть новий.
3. Виберіть простір або створіть новий.
4. Додайте хоча б одну віртуальну кімнату.
5. Додайте в простір сумісний ППКП. Переконайтеся, що ППКП увімкнений і підключений до інтернету: через Ethernet, Wi-Fi та/або стільникову мережу.
6. Переконайтеся, що простір не перебуває під охороною, а ППКП не оновлюється. Для цього перевірте стани в застосунку Ajax.

Види облікових записів та їхні права

Додавання на ППКП

1. Відкрийте застосунок Ajax. Виберіть простір, у який потрібно додати пристрій.

2. Перейдіть у вкладку Пристрої та натисніть Додати пристрій.

3. Відскануйте QR-код або введіть ідентифікатор пристрою вручну. QR-код з ідентифікатором можна знайти на корпусі пристрою під кріпильною панеллю SmartBracket. Також він продубльований на коробці.



4. Задайте ім’я пристрою.

5. Виберіть зону та віртуальну кімнату.

6. У разі потреби вкажіть місце розташування пристрою в полі Розташування.

7. Натисніть Додати пристрій, після чого почнеться зворотний відлік.

8. Увімкніть пристрій, утримуючи кнопку живлення впродовж трьох секунд.



Доданий на ППКП пристрій з’явиться у списку пристроїв ППКП у застосунку Ajax. Інтервал оновлення станів пристрою у списку залежить від налаштувань Jeweller; за початкових налаштувань він становить 36 секунд.

Якщо підключення не вдалося, спробуйте ще раз через пʼять секунд. Якщо на ППКП уже додано максимальну кількість пристроїв, під час спроби додати ще один пристрій буде надіслано відповідне сповіщення.

Тестування працездатності

У системі Ajax передбачено декілька тестів, щоб правильно вибрати місце встановлення пристроїв. Для EN54 FireProtect (Smoke) Jeweller доступні:

• Тест рівня радіосигналу — дає змогу визначити рівень і стабільність сигналу між ППКП (або ретранслятором радіосигналу) і пристроєм через бездротовий протокол передавання даних Jeweller у місці встановлення пристрою.
• Тест зони — дає змогу перевірити роботу пожежних сповіщувачів у вибраних зонах. У режимі тестування димові сповіщувачі реагують на аерозольні розпилювачі, як-от Solo 332. Під час тестування інженери монтажу вибирають пристрої виводу, які потрібно активувати в кожній зоні. Це можуть бути звукові чи світлові (VADs) оповіщувачі, зовнішні індикатори спрацювання пожежного сповіщувача або реле модуля.

Щоб запустити Тест рівня радіосигналу:

1. Відкрийте застосунок Ajax. Виберіть простір, на який додано пристрій.
2. Перейдіть у вкладку Пристрої .
3. Виберіть EN54 FireProtect (Smoke) Jeweller.
4. Перейдіть у Налаштування .
5. Виберіть Тест рівня радіосигналу.

Адміністратор або користувач із рівнем доступу 2 може запускати Тест зони безпосередньо із сенсорного екрана ППКП або в налаштуваннях ППКП у застосунках Ajax. Докладнішу інформацію можна знайти в статті.

Іконки

Іконки в застосунку Ajax відображають деякі стани EN54 FireProtect (Smoke) Jeweller. Побачити їх можна у вкладці Пристрої .

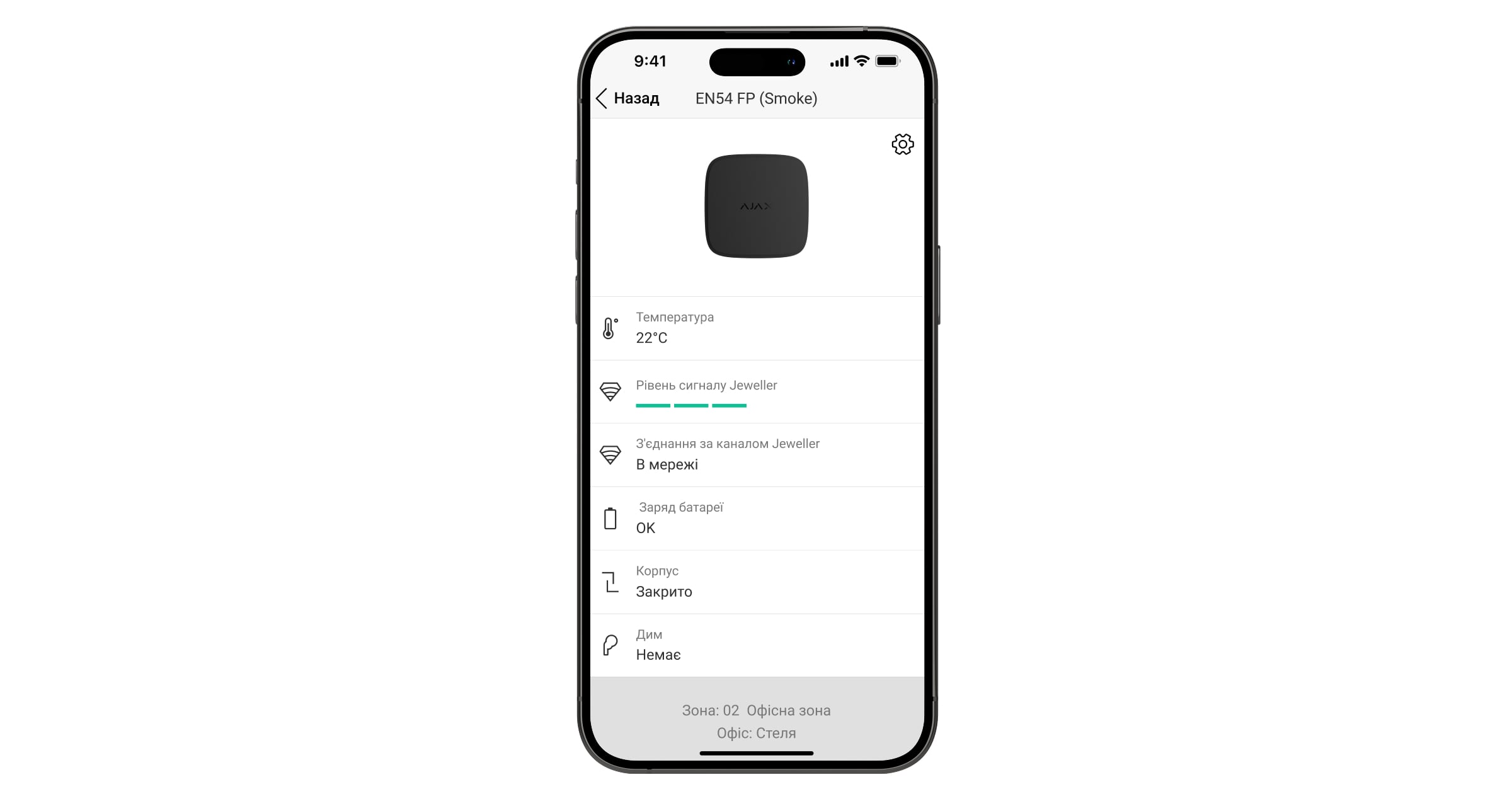

Стани

Стани містять інформацію про пристрій і його робочі параметри. Стани EN54 FireProtect (Smoke) Jeweller можна перевірити в застосунках Ajax:

1. Перейдіть у вкладку .
2. Виберіть EN54 FireProtect (Smoke) Jeweller у списку.

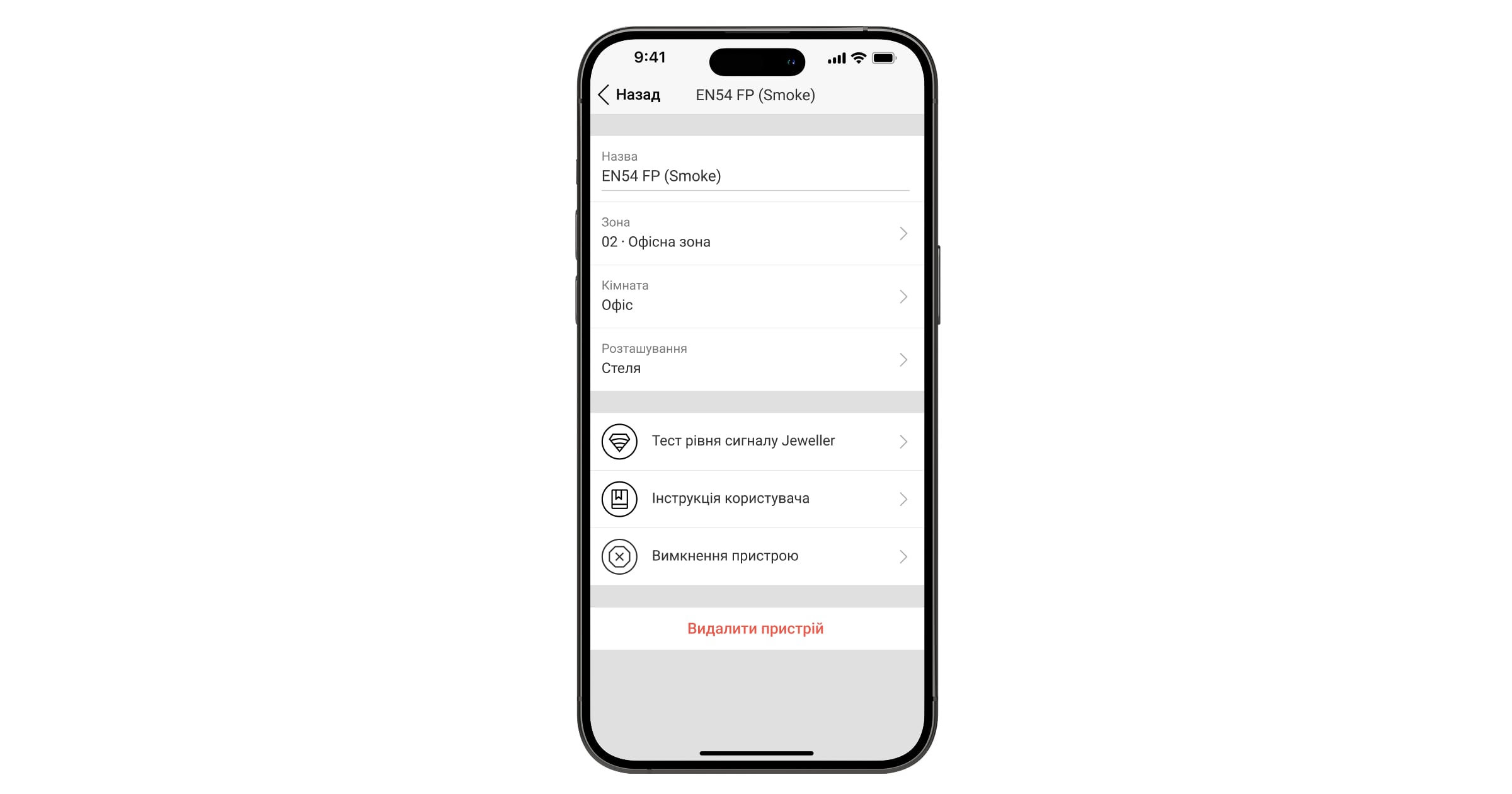

Налаштування

Щоб змінити налаштування EN54 FireProtect (Smoke) Jeweller, у застосунку Ajax:

1. Перейдіть у вкладку Пристрої .
2. Виберіть EN54 FireProtect (Smoke) Jeweller у списку.
3. Перейдіть у Налаштування .
4. Задайте потрібні налаштування.
5. Натисніть Назад, щоб зберегти нові налаштування.

Індикація

Світлодіодні індикатори EN54 FireProtect (Smoke) Jeweller інформують про тривоги, несправності та інші стани пристрою.

Несправності

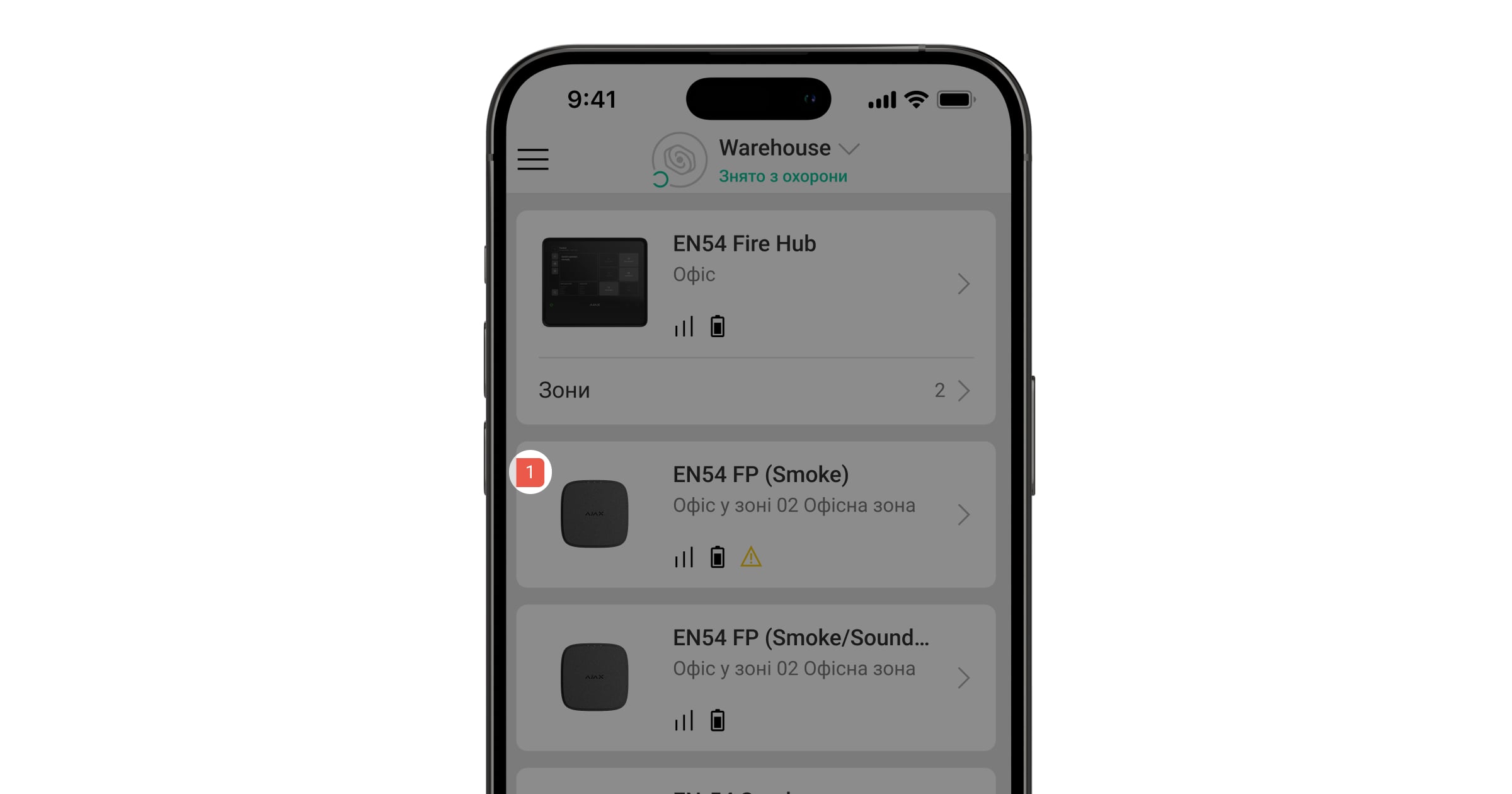

Якщо в EN54 FireProtect (Smoke) Jeweller виявлено несправність, у застосунку Ajax на іконці пристрою відображається лічильник несправностей. Усі несправності можна переглянути у станах пристрою. Поля з несправностями підсвічуються жовтим. Також несправності відображаються у вкладці Керування на екрані ППКП. Детальну інформацію про несправність можна знайти у вкладках Події системи або Зони ППКП.

Несправність EN54 FireProtect (Smoke) Jeweller відображається, якщо:

• Пристрій знято з кріпильної панелі SmartBracket або порушено його цілісність (спрацювала кнопка тампера).
• Відсутній зв’язок із ППКП або ретранслятором за протоколом Jeweller.
• Батарея пристрою розряджена.
• Пристрій має апаратну несправність (вихід з ладу одного або декількох компонентів пристрою).

Адміністратор або користувач із рівнем доступу 2 може вимкнути сповіщення про втрату звʼязку Jeweller. Функція Вимкнути сповіщення дає змогу вимкнути індикацію несправностей і сповіщення про тимчасову втрату звʼязку Jeweller для пристроїв лінійки EN54 Line, які використовуються в мобільних середовищах, зокрема в пожежних автомобілях.

Як вимкнути сповіщення про втрату звʼязку через канал Jeweller для пристроїв лінійки EN54 Line

Обслуговування

Регулярно перевіряйте роботу пристрою. Очищайте корпус пристрою від пилу, павутиння й інших забруднень, щойно вони з’являтимуться. Використовуйте м’яку суху серветку для догляду за технікою. Не використовуйте для очищення пристрою речовини, що містять спирт, ацетон, бензин або інші активні розчинники.

Камера диму захищена від пилу та комах, тому її не потрібно чистити.

Попередньо встановлені батареї забезпечують до 6 років автономної роботи за стандартних налаштувань Jeweller (інтервал опитування — 36 секунд). У разі розряджання батарей система надішле відповідне сповіщення.

Рекомендовано замінити батареї відразу після сповіщення. Бажано використовувати батареї Huiderui CR123A, 3 В, 1600 мА·год, LiMnO₂.

На скільки вистачає батарей у пристроях Ajax і що на це впливає

Технічні характеристики

Усі технічні характеристики

Відповідність стандартам

Гарантія

Гарантія на продукцію Товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.

Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.

Гарантійні зобов’язання

Угода користувача

Зв’язатися зі службою технічної підтримки:

• email

• Telegram

• номер телефону: 0 (800) 331 911

Вироблено ТОВ «АС Манюфекчурінг»
