Інструкція з використання HomeSiren Plus Jeweller

HomeSiren Plus Jeweller — бездротова сирена з розширеними аудіоможливостями та оповіщеннями.

Сирена оповіщає про тривоги, зміни режиму охорони, затримки на вхід і вихід, відчинення дверей та спрацювання відеодзвінків DoorBell. Вбудований динамік і можливість налаштовувати мелодії забезпечують чіткі звукові сигнали для будь-яких сценаріїв.

Сирена живиться від попередньо встановлених батарей і зв’язується з хабом або ретранслятором радіосигналу через два захищені радіопротоколи: Jeweller — для передавання тривог та інших подій та Wings — для передавання оновлень прошивки.

Функціональні елементи

1. Світлодіодний індикатор.
2. Динамік сирени, розташований під сіткою.
3. Кріпильна панель SmartBracket. Щоб зняти панель, викрутіть утримувальний гвинт і посуньте її вниз.
4. Отвори, щоб зафіксувати кріпильну панель SmartBracket на поверхні.
5. Перфорована частина кріпильної панелі для виведення кабелів зі стіни.
6. Перфорована частина кріпильної панелі. Потрібна для спрацювання кнопки тампера у разі спроби відірвати пристрій від поверхні. Не виламуйте її.
7. QR-код з ідентифікатором пристрою. Використовується, щоб додати пристрій на хаб.
8. Кнопка живлення.
9. Кнопка тампера.
10. Кришка відсіку для батарей.
11. Контакти для підʼєднання пристрою до клем SmartBracket.
12. Клеми для під’єднання зовнішнього живлення.
13. Засувка для розблокування клем.
14. Ключ UP позначає верхню частину сирени.
15. Фіксатор кабелю.
16. Бульбашковий рівень (з внутрішнього боку SmartBracket).
17. Утримувальний гвинт для фіксації сирени на SmartBracket.

Сумісні хаби та ретранслятори

Для роботи пристрою потрібен хаб Ajax із версією OS Malevich 2.42 або новішою.

Принцип роботи

Завдяки вбудованому динаміку та можливості налаштовувати мелодії сирена відтворює звукові сигнали, які легко почути здалеку. Пристрій також оснащено кнопкою тампера для захисту від саботажу. Якщо сирену встановлено правильно, кнопка тампера реагує на спроби зірвати чи вимкнути сирену після її спрацювання. Окрім звукових оповіщень, HomeSiren Plus Jeweller також забезпечує світлодіодну індикацію тривог, змін режиму охорони, затримок та інших подій.

Сирена виконує чотири функції:

1. Інформування про тривогу. Сирена реагує на спрацювання кнопки тампера і тривоги системи. Її гучності достатньо, щоб відлякати зловмисників і привернути увагу людей поруч.
2. Відображення стану охорони. Світлодіодна індикація сирени показує, що обʼєкт встановлено під охорону, а звуковий сигнал оповіщає про затримки на вхід/вихід. Ці функції корисні для систем із керуванням через брелоки або клавіатури: сирена нагадує користувачам зняти систему з охорони під час входу.
3. Сповіщення про відчинення. Спеціальним звуком сирена повідомляє про спрацювання датчиків відчинення й натискання кнопки DoorBell, навіть коли систему знято з охорони. Функцію використовують, наприклад, у магазинах, щоб оповістити працівників про відвідувачів.
4. Індикація тривоги, доки систему не буде знято з охорони. Після звукового сигналу вбудований світлодіод починає блимати, тож користувачі та патрулі охорони бачать, що сирена спрацювала.

HomeSiren Plus Jeweller підтримує кілька мелодій для оповіщення про відчинення та спрацювання відеодзвінків DoorBell.

Протокол передавання даних Superior Jeweller

Superior Jeweller — оновлений радіопротокол для пристроїв Superior, що забезпечує відповідність стандарту EN 50131 (Grade 3). Він використовує посилене шифрування й радіочастотний гопінг. Повний радіочастотний гопінг доступний лише тоді, коли всі пристрої в системі використовують протокол Superior Jeweller. Якщо хоча б один пристрій системи працює через протокол Jeweller, система відповідатиме тільки класу безпеки Grade 2: шифрування даних зберігатиметься, але радіочастотний гопінг буде недоступний. Залежно від хаба пристрої Superior також можуть працювати за звичайним протоколом Jeweller.

Протокол передавання даних Wings

Wings — пропрієтарна бездротова технологія звʼязку для передавання великих пакетів даних. Пристрій використовує Wings для завантаження оновлень прошивки.

Покращений зашифрований звʼязок

Звʼязок між HomeSiren Plus Jeweller і хабом захищений передовим шифруванням, що гарантує безпечне передавання й цілісність даних. Усі конфіденційні дані в повідомленні зашифровані, а кожне повідомлення містить унікальну мітку автентифікації — завдяки цьому система перевіряє, чи дані не були змінені під час передавання. Система надійно протистоїть як пасивним, так і активним атакам: виявляє спроби злому та відхиляє підроблені або змінені повідомлення. Це забезпечує захищений звʼязок між пристроєм і хабом, а також надійний захист системи й даних.

Радіочастотний гопінг

HomeSiren Plus Jeweller використовує радіочастотний гопінг для звʼязку з хабом (або ретранслятором радіосигналу). Гопінг означає, що хаб і пристрої системи змінюють свою робочу частоту відповідно до заданого шаблону. Послідовність гопінгу задана визначеним набором каналів у межах робочих діапазонів частот, а пристрої перемикаються на іншу частоту синхронно з хабом. Навіть якщо деякі канали піддаються глушінню, повідомлення успішно передаються через інші канали. Радіочастотний гопінг підвищує надійність і ефективність системи та забезпечує її стійкість до навмисних перешкод і спроб глушіння.

Радіочастотний гопінг не спричиняє затримок або пауз у радіозвʼязку та не зменшує швидкість передавання даних. Якщо в систему додано ретранслятори, радіочастотний гопінг застосовується для радіозвʼязку «пристрій — ретранслятор» і «ретранслятор — хаб».

Передавання подій на ПЦС

Система Ajax може передавати тривоги й інші події в застосунок Ajax PRO Desktop, а також на пульт централізованого спостереження (ПЦС) у форматах SurGard (Contact ID), SIA (DC-09), ADEMCO 685 та інших протоколів.

HomeSiren Plus Jeweller передає такі події:

1. Тривога тампера / відновлення кнопки тампера.
2. Втрата/відновлення звʼязку з хабом (або ретранслятором радіосигналу).
3. Примусове вимкнення / увімкнення сирени.
4. Вимкнення до зняття з охорони / увімкнення сирени.
5. Втрата/відновлення зовнішнього живлення (12 В).

У разі тривоги оператор ПЦС знає, що сталося й куди направити групу швидкого реагування (ГШР). Адресність пристроїв Ajax дає змогу надсилати в застосунок Ajax PRO Desktop та на ПЦС події із зазначеними типом пристрою, його ім’ям, групою охорони та кімнатою. Список параметрів, які отримує ПЦС, може відрізнятися залежно від типу ПЦС і вибраного протоколу зв’язку з пультом.

Оновлення прошивки

Якщо доступна нова версія прошивки для HomeSiren Plus Jeweller, у застосунках Ajax у вкладці Пристрої зʼявляється іконка . Адміністратор або PRO-користувач із доступом до налаштувань системи може запустити оновлення через стани або налаштування сирени. Інструкції на екрані допоможуть успішно оновити прошивку.

Вибір місця встановлення

Під час вибору місця встановлення сирени HomeSiren Plus Jeweller враховуйте чинники, що впливають на її роботу:

• Рівень сигналу Jeweller.
• Рівень сигналу Wings.
• Наявність перешкод для проходження радіосигналу й звуку, як-от стін, міжповерхових перекриттів або габаритних об’єктів, розташованих у приміщенні.

Дотримуйтеся цих рекомендацій на етапі проєктування системи безпеки для об’єкта. Перелік авторизованих партнерів доступний за посиланням.

Рекомендована висота встановлення становить 2,5 м або вище — так зловмисникам буде важче дотягнутися до пристрою.

Рівень сигналу

Рівень сигналу Jeweller визначається кількістю недоставлених або пошкоджених пакетів даних за певний проміжок часу. Про рівень сигналу повідомляє іконка у вкладці Пристрої в застосунках Ajax:

• три поділки — відмінний рівень сигналу;
• дві поділки — достатній рівень сигналу;
• одна поділка — низький рівень сигналу, стабільну роботу не гарантовано;
• перекреслена іконка — сигнал відсутній.

Детальну інформацію про те, як запустити тест рівня сигналу Jeweller, наведено в розділі Тестування працездатності.

Де не можна встановлювати пристрій

1. На вулиці. Це може призвести до несправності сирени.
2. У місцях із вологістю й температурою, що виходять за допустимі межі. Це може призвести до пошкодження пристрою.
3. У місцях, де звуковий сигнал пристрою може бути заглушений. Наприклад, усередині шафи або за щільними шторами тощо.
4. Поблизу металевих предметів і дзеркал. Вони можуть спричиняти згасання й екранування сигналу.
5. Поблизу датчиків розбиття скла. Звук сирени може активувати тривогу.
6. На відстані ближче ніж 1 м до хаба (або ретранслятора радіосигналу).
7. У місцях із низьким або нестабільним рівнем сигналу Jeweller та/або Wings.

Встановлення

Щоб встановити пристрій:

1. Викрутіть утримувальний гвинт у нижній частині корпусу сирени. Зніміть кріпильну панель SmartBracket із пристрою.

2. Додайте пристрій у систему.

3. Зафіксуйте панель SmartBracket за допомогою двостороннього скотчу або іншого тимчасового кріплення.

   Використовуйте двосторонній скотч тільки для тимчасового кріплення. Закріплений на скотч пристрій може будь-якої миті відклеїтися від поверхні. Поки пристрій закріплено на двосторонній скотч, кнопка тампера не спрацює, якщо хтось спробує відірвати пристрій від поверхні.

4. Встановіть сирену на кріпильну панель SmartBracket. Світлодіодний індикатор засвітиться, вказуючи на те, що корпус закритий.

5. Виконайте тестування працездатності.

6. Якщо під час перевірки не виявлено помилок, зніміть сирену зі SmartBracket.

7. Закріпіть панель SmartBracket на поверхні комплектними гвинтами. Використовуйте всі отвори.

   Якщо ви використовуєте інші засоби кріплення, переконайтеся, що вони не пошкоджують і не деформують кріпильну панель.

8. Встановіть сирену на SmartBracket.

9. Затягніть утримувальний гвинт у нижній частині корпусу сирени. Гвинт потрібен, щоб надійно закріпити й захистити пристрій від швидкого демонтажу.



Підʼєднання зовнішнього живлення

Під час підʼєднання зовнішнього джерела живлення й експлуатації HomeSiren Plus Jeweller дотримуйтеся загальних правил електробезпеки щодо користування електроприладами, а також вимог нормативно-правових актів з електробезпеки.

HomeSiren Plus Jeweller обладнана клемами для підʼєднання живлення 12 В⎓.

Якщо підʼєднано зовнішнє живлення, попередньо встановлені батареї працюють як резервне джерело живлення. Не виймайте їх. У разі живлення від зовнішнього джерела індикатор стану охорони не блимає, а світиться постійно.

Щоб підʼєднати зовнішнє джерело живлення:

1. Знеструмте кабель зовнішнього живлення.

2. Зніміть пристрій, якщо його вже встановлено.

3. Обережно виламайте відповідну перфоровану частину, щоб вивести кабель ззаду.



   Якщо кабель потрібно вивести знизу, обережно просвердліть отвір в одному з місць, зазначених на малюнку, — використовуйте дриль на низькій швидкості.



4. Прокладіть кабель у корпус сирени через один з отворів:

   • Отвір знизу зліва — прокладіть кабель з нижнього лівого боку безпосередньо до роз’єму (без петлі кабелю).

   • Отвір знизу справа — прокладіть кабель з нижнього правого боку безпосередньо до роз’єму (без петлі кабелю).

   • Отвір через стіну — прокладіть кабель безпосередньо від отвору в стіні до роз’єму (без петлі кабелю).



5. Підʼєднайте дроти до клем. Дотримуйтеся правильної полярності та порядку підʼєднання дротів. Надійно закріпіть кабель у клемах.

6. Встановіть сирену на поверхні відповідно до кроків 3–9, описаних у розділі Встановлення.

7. Увімкніть зовнішнє живлення.

Після підʼєднання зовнішнього живлення параметр Зовнішнє живлення у станах пристрою змінює свій стан на Підʼєднано.

Додавання в систему

Перш ніж додати пристрій

1. Встановіть застосунок Ajax.
2. Увійдіть в обліковий запис або створіть новий.
3. Виберіть простір або створіть новий.
4. Додайте хоча б одну віртуальну кімнату.
5. Додайте в простір сумісний хаб. Переконайтеся, що хаб увімкнений і підключений до інтернету: через Ethernet, Wi-Fi та/або стільникову мережу.
6. Переконайтеся, що простір не встановлено під охорону, а хаб не оновлюється. Для цього перевірте стани в застосунку Ajax.

Додавання на хаб

1. Відкрийте застосунок Ajax. Виберіть простір, у який потрібно додати пристрій.

2. Перейдіть у вкладку Пристрої та натисніть Додати пристрій.

3. Відскануйте QR-код або введіть ідентифікатор пристрою вручну. QR-код з ідентифікатором можна знайти на корпусі пристрою. Також він продубльований на коробці.



4. Задайте ім’я пристрою.

5. Виберіть віртуальну кімнату та групу охорони (якщо активовано Режим груп).

6. Натисніть Додати, після чого буде запущено зворотний відлік часу.

7. Увімкніть пристрій, утримуючи кнопку живлення впродовж трьох секунд.



Якщо підключення не вдалося, повторіть спробу через пʼять секунд. Якщо на хаб уже додано максимальну кількість пристроїв, то під час спроби додати ще один буде надіслано відповідне сповіщення.

Доданий на хаб пристрій з’явиться у списку пристроїв хаба в застосунку Ajax. Час оновлення станів пристрою у списку залежить від налаштувань Jeweller або Jeweller/Fibra; за початкових налаштувань він становить 36 секунд.

Тестування працездатності

У системі Ajax передбачено декілька тестів, які допомагають правильно вибрати місце встановлення пристроїв. Для HomeSiren Plus Jeweller доступні такі тести:

• Тест рівня сигналу Jeweller — дає змогу визначити рівень і стабільність сигналу між хабом (або ретранслятором радіосигналу) і пристроєм через бездротовий протокол передавання даних Jeweller у місці встановлення пристрою.
• Тест рівня сигналу Wings — дає змогу визначити рівень і стабільність сигналу між хабом (або ретранслятором радіосигналу) і пристроєм через бездротовий протокол передавання даних Wings у місці встановлення пристрою.
• Тест гучності — дає змогу перевірити поточний рівень гучності сирени та вибрати оптимальний рівень гучності для обʼєкта, що охороняється.
• Тест згасання сигналу — дає змогу зменшити або збільшити потужність радіопередавача. За допомогою цього тесту можна перевірити стабільність звʼязку між пристроєм і хабом через імітування мінливих умов на обʼєкті.

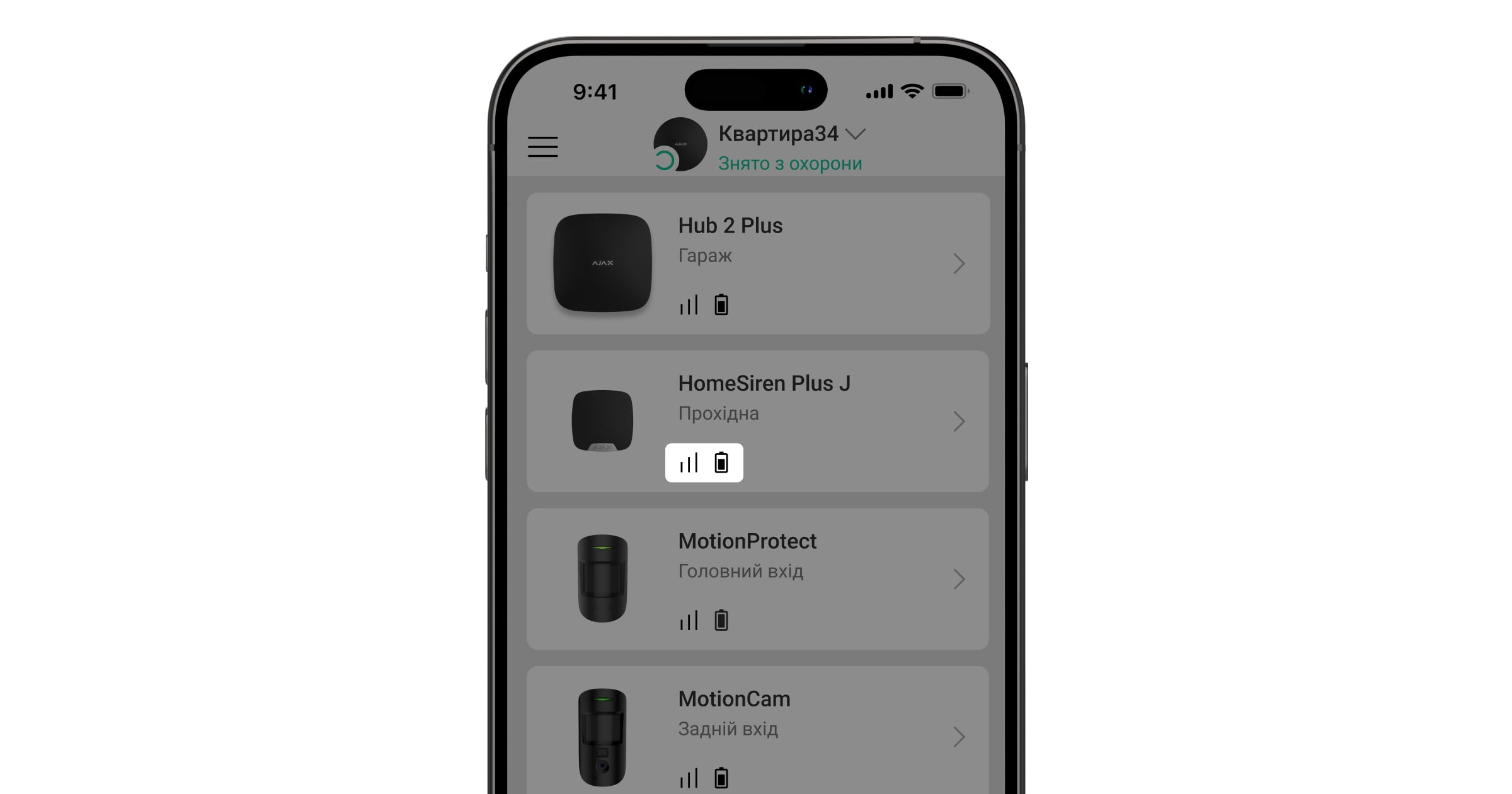

Іконки

Іконки в застосунку Ajax показують деякі стани HomeSiren Plus Jeweller. Побачити їх можна у вкладці Пристрої .

Іконки доданої на хаб сирени

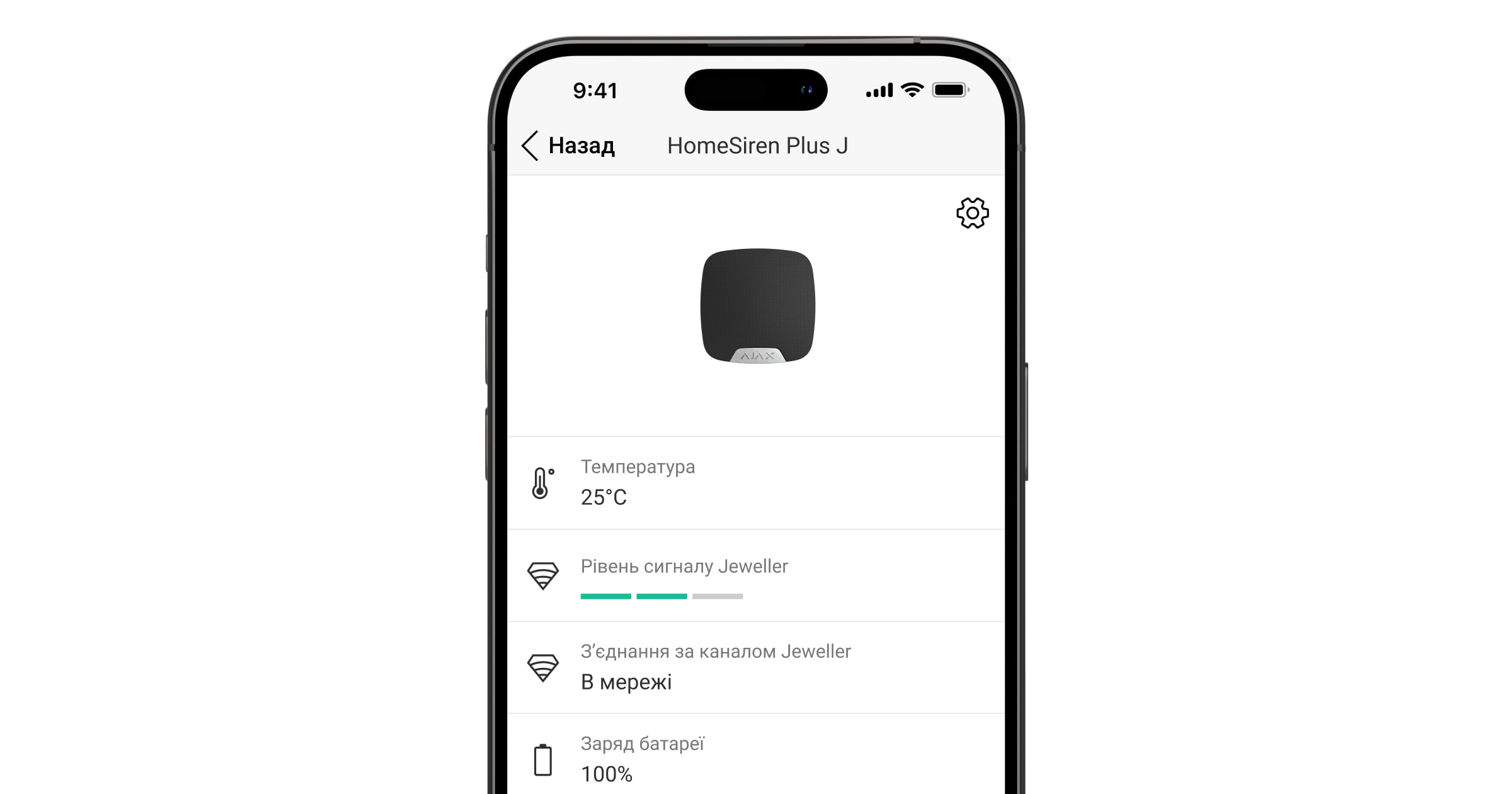

Стани

Стани містять інформацію про пристрій і його робочі параметри. Про стани HomeSiren Plus Jeweller можна дізнатися в застосунках Ajax:

1. Перейдіть у вкладку Пристрої .
2. Виберіть HomeSiren Plus Jeweller зі списку.

Стани доданої на хаб сирени

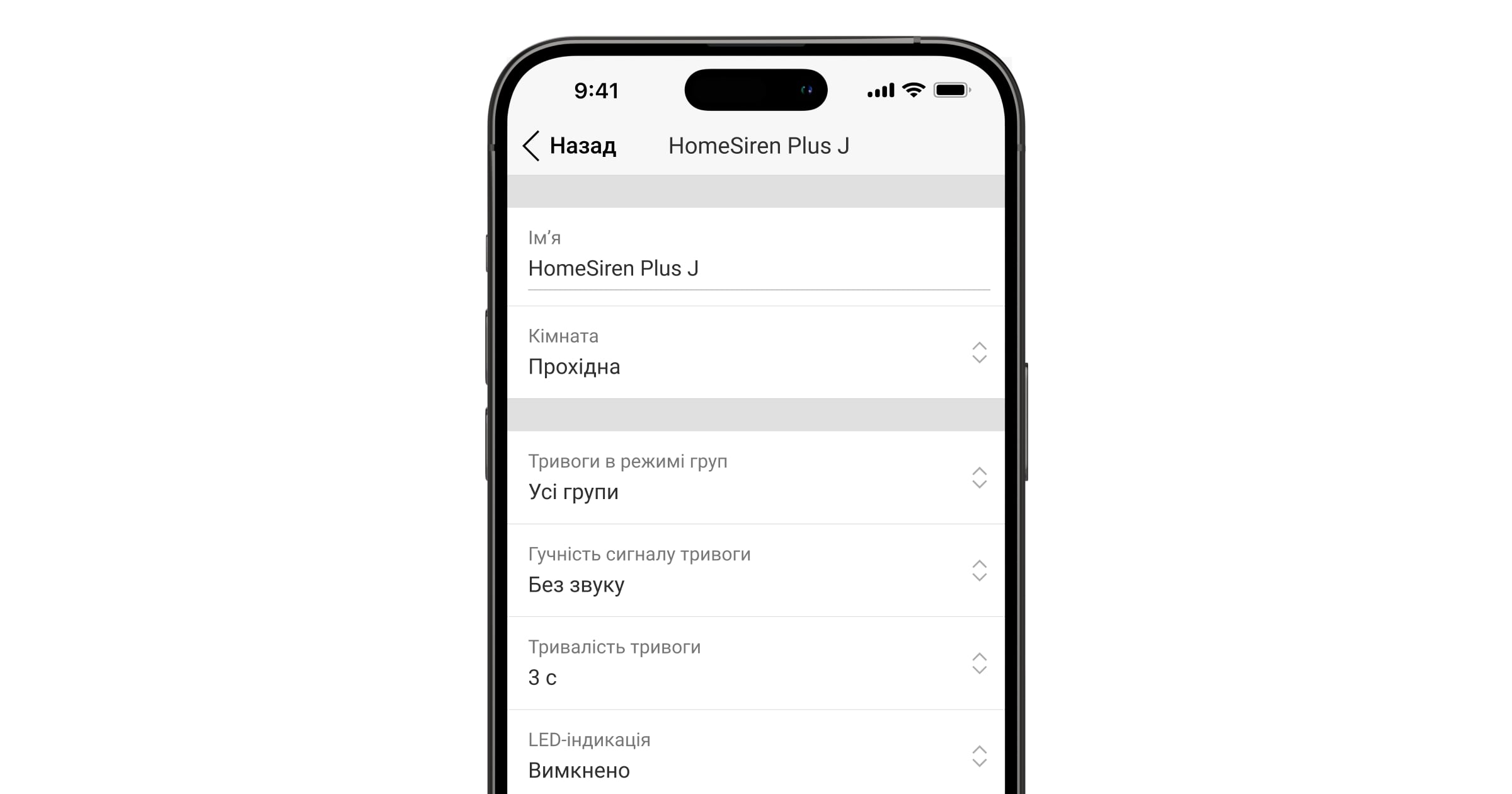

Налаштування

Щоб змінити налаштування HomeSiren Plus Jeweller, у застосунку Ajax:

1. Перейдіть у вкладку Пристрої .
2. Виберіть HomeSiren Plus Jeweller зі списку.
3. Перейдіть у Налаштування .
4. Задайте необхідні параметри.
5. Натисніть Назад, щоб зберегти нові налаштування.

Налаштування доданої на хаб сирени

¹ Не оцінюється UL

Налаштування сповіщень

Реакція сирени на тривоги пристроїв

HomeSiren Plus Jeweller може реагувати на тривоги від кожного пристрою в системі. Це корисно, якщо користувачі не хочуть активувати сирену, коли спрацьовує певний пристрій. Наприклад, якщо LeaksProtect Jeweller активує сигнал тривоги.

Щоб налаштувати реакцію сирени на тривогу пристрою:

1. Відкрийте застосунок Ajax.
2. Перейдіть у вкладку Пристрої .
3. Виберіть пристрій, для якого потрібно налаштувати реакцію сирени.
4. Перейдіть у Налаштування .
5. Знайдіть розділ Активувати сирену і ввімкніть потрібні опції.
6. Повторіть кроки 3–5 для решти пристроїв у системі.

Реакція сирени на тривоги тампера

HomeSiren Plus Jeweller може реагувати на тривоги тампера кожного пристрою в системі. Якщо опцію ввімкнено, сирена видаватиме звуковий сигнал під час спрацювання кнопки тампера або акселерометра.

Щоб налаштувати реакцію сирени на тривогу тампера:

1. Відкрийте застосунок Ajax.
2. Перейдіть у вкладку Пристрої .
3. Виберіть хаб і перейдіть у його Налаштування .
4. Виберіть меню Сервісні.
5. Перейдіть у розділ Звуки тривог і несправностей.
6. Увімкніть опцію Якщо відкрито корпус хаба або датчика.
7. Натисніть Назад, щоб зберегти нові налаштування.

Реакція сирени на натискання тривожної кнопки

У застосунках Ajax адміністратор або PRO-користувач із правами налаштування системи може задати реакцію сирени на натискання тривожної кнопки. Для цього:

1. Відкрийте застосунок Ajax.
2. Перейдіть у вкладку Пристрої .
3. Виберіть хаб і перейдіть у його Налаштування .
4. Виберіть меню Сервісні.
5. Перейдіть у розділ Звуки тривог і несправностей.
6. Увімкніть опцію Якщо натиснуто тривожну кнопку в застосунку.
7. Натисніть Назад, щоб зберегти нові налаштування.

Індикація сирени після тривоги

Світлодіодною індикацією сирена може інформувати, що в системі під охороною була тривога.

Принцип роботи:

1. Система фіксує тривогу.
2. Сирена активує звуковий сигнал тривоги (якщо ввімкнено). Його тривалість і гучність залежать від налаштувань пристрою.
3. Світлодіодний індикатор сирени блимає двічі (раз на три секунди), доки систему не знято з охорони.

Ця можливість дає змогу користувачам системи й охоронним патрулям бачити, що сигнал тривоги активовано.

Щоб увімкнути індикацію сирени після тривоги, у PRO-застосунку Ajax:

1. Перейдіть у налаштування хаба:

   • Хаб → Налаштування → Сервісні → LED-індикація.

2. Зазначте, про які події сирени інформуватимуть подвійним блиманням до зняття системи з охорони:

   • Підтверджена тривога.

   • Непідтверджена тривога.

   • Розкриття корпусу.

3. Виберіть потрібну сирену в меню Пристрої й натисніть Зберегти, щоб зберегти зміни.

4. Натисніть Назад, щоб зберегти нові налаштування.

Спецсигнали про скасування та відміну тривоги

У налаштуваннях хаба в PRO-застосунку Ajax можна зазначити, які пристрої мають оповіщати звуком про скасування тривоги, а які — про її відміну. Функції Оповіщення про скасування тривоги та Оповіщення про відміну тривоги є обов’язковими для систем, які повинні відповідати стандартам ANSI/SIA CP-01-2019*.

Щоб вибрати пристрої для оповіщення про скасування та відміну сигналу тривоги, у PRO-застосунку Ajax:

1. Виберіть потрібний хаб і перейдіть у:

   • Налаштування → Сервісні → Встановлення/зняття з охорони

2. Переконайтеся, що для налаштування Відповідність стандартам вибрано ANSI/SIA CP-01-2019.

3. Виберіть пристрої для налаштування Спецсигнал на скасування тривоги й Спецсигнал на відміну тривоги.

4. Натисніть Назад, щоб зберегти нові налаштування.

Дізнатися більше про вимоги ANSI/SIA CP-01-2019

* Сирена HomeSiren Plus Jeweller не сертифікована відповідно до вимог ANSI/SIA CP-01-2019.

Про відчинення або натискання кнопки дзвінка

Якщо ввімкнено опцію Про відчинення або натискання кнопки дзвінка, HomeSiren Plus Jeweller інформує користувача коротким звуковим сигналом про спрацювання датчиків відчинення або натискання кнопки DoorBell, коли систему знято з охорони. Функцію використовують, наприклад, у магазинах, щоб оповістити працівників про відвідувачів.

Звуковий сигнал налаштовується у два етапи: перший — налаштування сирен, другий — налаштування датчиків відчинення. Ця стаття містить більше інформації про функцію Сповіщення про відчинення та налаштування датчиків.

Щоб налаштувати реакцію сирени:

1. Відкрийте застосунок Ajax.
2. Перейдіть у вкладку Пристрої .
3. Виберіть HomeSiren Plus Jeweller і перейдіть у Налаштування .
4. Перейдіть у меню Налаштування сповіщень.
5. Увімкніть опцію Про відчинення або натискання кнопки дзвінка у категорії Сповіщення не під охороною.
6. Виберіть необхідну гучність сигналу тривоги.
7. Натисніть Назад, щоб зберегти нові налаштування.

Якщо налаштування правильні, у вкладці Керування в застосунку Ajax зʼявиться іконка дзвоника. Натисніть, щоб увімкнути або вимкнути сповіщення про відчинення.

Індикація

Світлодіодний індикатор HomeSiren Plus Jeweller може світитися зеленим кольором залежно від стану пристрою.

Несправності

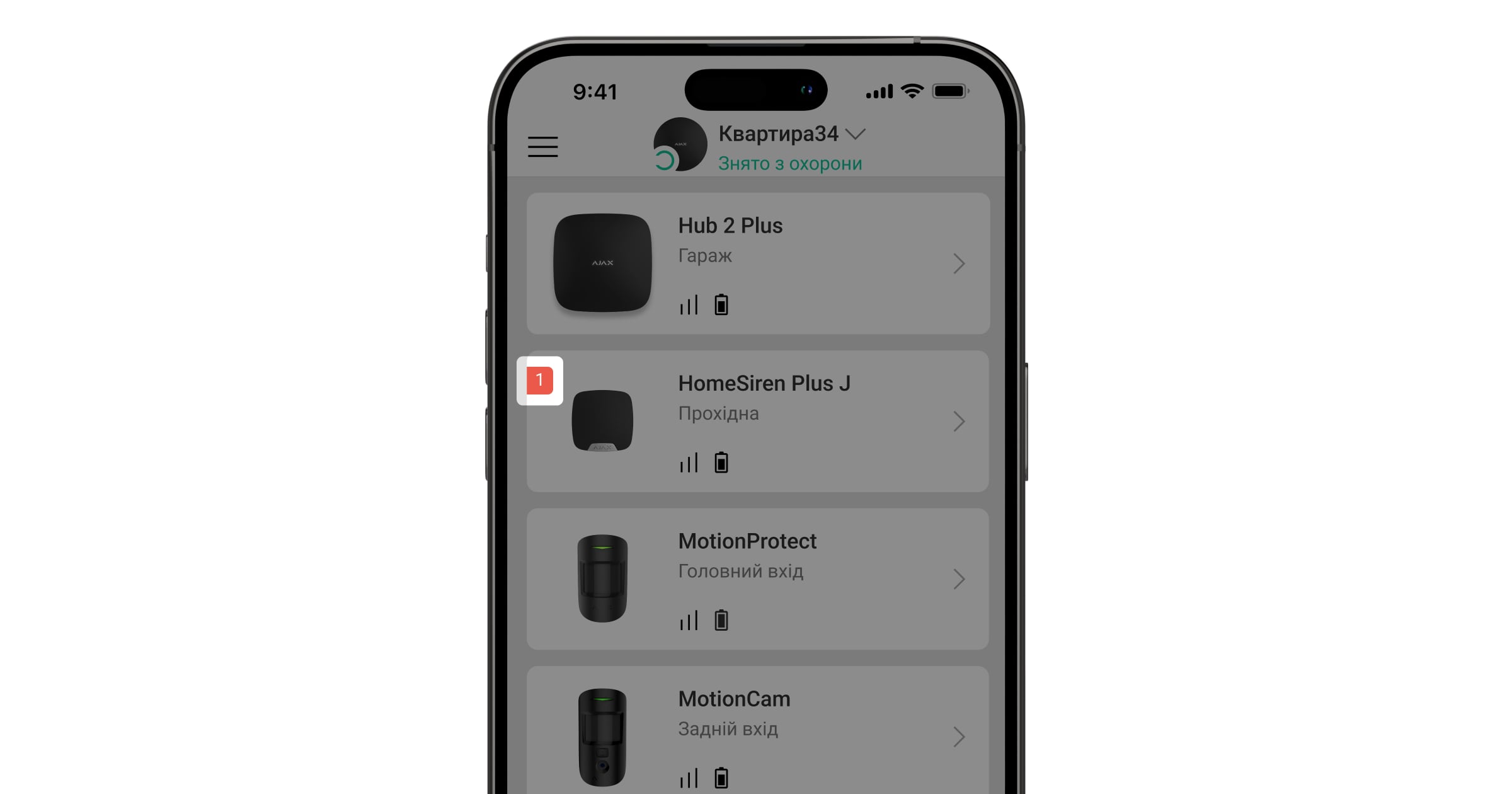

Якщо у пристрої виявлено несправність (наприклад, відсутній зв’язок через протокол Jeweller), у застосунку Ajax у лівому верхньому кутку іконки пристрою відображається лічильник несправностей.

Усі несправності можна побачити у станах пристрою. Поля з несправностями підсвічуються червоним.

Несправність відображається в таких випадках:

• Температура пристрою виходить за допустимі межі.
• Відкрито корпус пристрою (спрацювання кнопки тампера).
• Відсутній зв’язок із хабом або ретранслятором через протокол Jeweller.
• Батарея пристрою розряджена.

Обслуговування

Регулярно перевіряйте пристрій, щоб переконатися, що він працює належним чином. Оптимальний інтервал перевірки — що три місяці. Очищайте корпус пристрою від пилу, павутиння й інших забруднень, щойно вони з’являтимуться. Використовуйте м’яку суху серветку для догляду за технікою.

Не використовуйте для очищення пристрою речовини, що містять спирт, ацетон, бензин чи інші активні розчинники.

Коли батарею потрібно буде замінити, система завчасно надішле відповідне сповіщення. Коли систему встановлено під охорону, світлодіод повільно засвічується зеленим і гасне.

Технічні характеристики

Гарантія

Гарантія на продукцію Товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.

Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.

Зв’язатися зі службою технічної підтримки:

• email
• Telegram
• Номер телефону: 0 (800) 331 911

Вироблено ТОВ «АС Манюфекчурінг»
