TurretCam HL — це дротова IP-камера відеоспостереження з можливостями штучного інтелекту (ШІ) і гібридним підсвічуванням, що покращує якість зображення вночі. У звичайному нічному режимі камера використовує ІЧ підсвічування. Якщо виявлено рух, TurretCam HL миттєво вмикає біле світло, щоб передати кольори обʼєкта. Камера має функції виявлення руху та розпізнавання обʼєктів і дає змогу користувачам переглядати архівні відео й дивитися трансляції наживо. Камера призначена для встановлення на вулиці та у приміщенні.
TurretCam HL підключається до системи через Ethernet. Записані відео можна зберігати на відеореєстраторі Ajax NVR, підключеному до тієї ж мережі, або на карті пам’яті, встановленій у камері.
Камера має кілька версій:
- TurretCam HL (5 Mp/2.8 mm);
- TurretCam HL (8 Mp/2.8 mm);
- TurretCam HL (5 Mp/4 mm);
- TurretCam HL (8 Mp/4 mm).
Також доступні версії камер з іншими корпусами. Усі камери Ajax доступні за посиланням.
Функціональні елементи
- Тримач камери.
- Корпус камери.
- Обʼєктив камери.
- Фасетка. Закриває світлодіоди інфрачервоного випромінювання та розсіює промені.
- Білі світлодіоди. Якщо виявлено рух, камера миттєво вмикає біле світло, щоб передати кольори обʼєкта.
- Мікрофон.
- Отвори для кріплення камери до поверхні.
- Кнопка скидання параметрів.
- Слот для карти памʼяті microSD.
- QR-код з ідентифікатором пристрою. Використовується, щоб додати камеру в простір.
- Кабель із розʼємом.
Принцип роботи
TurretCam HL — це IP-камера із функцією розпізнавання обʼєктів за допомогою ШІ. Алгоритми камери розрізняють обʼєкти, що рухаються: людину, тварину або транспортний засіб.
Пристрій має гібридне підсвічування, що поєднує інфрачервоне та біле світло для забезпечення високої якості зображення за будь-яких умов освітлення. TurretCam HL автоматично перемикається між інфрачервоним і білим світлом залежно від сцени, забезпечуючи чітке чорно-біле зображення за низького рівня освітлености й кольорове зображення, якщо виявлено рух або є потреба в додатковому освітленні. Камера також регулює інтенсивність освітлення в режимі реального часу, щоб уникнути надмірної експозиції, і забезпечує чітку видимість віддалених об’єктів і обʼєктів поблизу.
TurretCam HL має клас захисту IP65, що дає змогу встановлювати її на вулиці. а металевий корпус захищає пристрій від саботажу.
Для збереження записаного відео необхідно додати TurretCam HL до відеореєстратора Ajax NVR або встановити карту microSD з обсягом памʼяті від 32 до 256 ГБ (не входить до комплекту постачання камери).
Необхідний обсяг памʼяті та орієнтовну тривалість запису для відеореєстратора або камери залежно від їхніх налаштувань можна визначити за допомогою Калькулятора відеоархіву.
TurretCam HL дає змогу:
Переглядати відео в реальному часі з можливістю зуму.
Переглядати відео в архіві: доступна навігація за хронологією запису та календарем (ця опція доступна, якщо пристрій додано на NVR або активовано хмарний архів).
Налаштовувати зони виявлення руху та рівень чутливості.
Переглядати Відеостіну, що показує зображення з усіх під’єднаних камер.
Швидко переходити до керування пристроями автоматизації з екрана перегляду трансляції камери.
Створювати сценарії відеоспостереження, щоб у разі спрацювання охоронного датчика в застосунок Ajax надходив короткий відеозапис з вибраної камери.
Завантажувати необхідні фрагменти відеозаписів з архіву на смартфони або компʼютер, якщо в камеру встановлено карту памʼяті microSD або камеру підключено до NVR зі встановленим накопичувачем.
Фрагменти відеозаписів, завантажені із TurretCam HL, мають цифровий підпис Ajax, який підтверджує цілісність експортованого відео. Для перевірки автентичності завантажених відеозаписів використовуйте інструмент Ajax Media Player.
Налаштовувати підключення за допомогою протоколу ONVIF для інтеграції пристрою в такі системи керування відеоспостереженням (VMS), як-от Milestone, Genetec, Axxon і Digifort.
Відеосценарії
IP-камери можна використовувати в системі Ajax, щоб верифікувати тривоги. Підкріплюйте спрацювання тривоги відеоматеріалами з камер на обʼєкті завдяки сценаріям відеоспостереження.
Камери можна налаштувати так, щоб вони спрацьовували на тривоги одного, декількох або всіх пристроїв системи. Комбіновані датчики здатні виявляти кілька видів тривог, тому їх можна налаштувати так, щоб вони спрацьовували на один вид тривоги, на декілька з них або на всі.
Також можна налаштувати сирени так, щоб вони вмикалися у разі виявлення руху або певного обʼєкта, розпізнаного ШІ. Коли відеопристрій виявляє рух або певний обʼєкт, розпізнаний за допомогою ШІ, система автоматично активує сирени, додані на хаб.
Відеостіна
Користувач має змогу керувати відео у вкладці Відеостіна , якщо в систему додано хоча б одну камеру. Ця функція забезпечує швидкий доступ до всіх підключених камер, які відображаються відповідно до налаштувань приватності.
У мобільних застосунках Ajax доступні такі функції:
- Перемикання між камерами.
- Пошук потрібної камери за назвою.
- Керування PTZ-камерою.
В Ajax PRO Desktop доступні такі функції:
- Перемикання між камерами.
- Пошук потрібної камери за назвою.
- Впорядкування камер за кімнатою, мережевим відеореєстратором або групою.
- Керування PTZ-камерою.
- Зберігання налаштованих шаблонів відображення відео з камер.
- Зміна порядку відображення відео з камер.
- Створення шаблонів відображення відео у вигляді слайд-шоу.
Як користуватися віджетом відеостіни в застосунку Ajax PRO Desktop
Які комбінації клавіш доступні в застосунку Ajax PRO Desktop
Застосунок Ajax TV дає змогу транслювати відео з камер безпосередньо на телевізор Smart TV. За допомогою Ajax TV можна одночасно переглядати відео з кількох камер, перемикатися між пристроями та відкривати відео з будь-якої камери в повноекранному режимі на телевізорах Smart TV або телевізорах із приставками Smart TV.
Приховані зони
Система дає змогу приховати частини кадру. Наприклад, якщо в кадрі є конфіденційна зона чи обʼєкт, за відповідних налаштувань можна записувати рух навколо них, не розкриваючи їх вмісту. У прихованій зоні рух і обʼєкти не будуть виявлені та записані.
Для цього в застосунках Ajax:
Перейдіть у вкладку Пристрої
.
Виберіть камеру зі списку пристроїв. Виберіть Відеореєстратор і натисніть Камери, якщо камеру додано через відеореєстратор.
Натисніть на іконку шестерні
, щоб перейти в стани пристрою.
Натисніть на іконку шестерні
Виберіть меню Приховані зони.
Відкрийте меню Налаштувати приховані зони і задайте потрібну зону.
Натисніть на іконку
, щоб повернутися до налаштувань камери.
Користувач може створити до чотирьох прихованих зон.
Оновлення прошивки
Якщо доступна нова версія прошивки для TurretCam HL, у застосунках Ajax у вкладці Пристрої зʼявляється іконка
. Встановити оновлення прошивки може адміністратор або PRO-користувач із правами налаштування системи у станах або налаштуваннях пристрою. Інструкції на екрані допоможуть успішно оновити прошивку.
Вибір місця встановлення
Під час вибору місця для встановлення TurretCam HL враховуйте наявність об’єктів або конструкцій, які можуть перекривати поле зору пристрою.
Як встановити камеру Ajax для кращого розпізнавання за допомогою ШІ
Дотримуйтеся цих рекомендацій на етапі проєктування системи для об’єкта. Проєктувати та встановлювати систему Ajax повинні лише професіонали. Перелік рекомендованих партнерів доступний за посиланням.
Де не можна встановлювати камеру
У місцях із вологістю й температурою, що виходять за допустимі межі. Це може призвести до пошкодження пристрою.
У місцях, де об’єкти та конструкції можуть перекривати поле зору пристрою.
Встановлення
Уникайте прямого контакту світлодіодного підсвічування з очима під час роботи камери. Світлодіоди можуть спричинити тимчасове засліплення або погіршення зору.
Перш ніж встановлювати TurretCam HL, переконайтеся, що вибрали оптимальне розташування, яке відповідає умовам цієї інструкції.
Під час підʼєднання зовнішнього джерела живлення й експлуатації TurretCam HL дотримуйтеся загальних правил електробезпеки щодо користування електроприладами, а також вимог нормативно-правових актів з електробезпеки.
Щоб встановити пристрій:
Під’єднайте кабель Ethernet до камери. Якщо камера живиться через PoE, зовнішнє джерело живлення не потрібно; в іншому випадку підʼєднайте зовнішнє джерело живлення і кабель Ethernet.
Увімкніть живлення камери. Коли зʼєднання з мережею буде встановлено, світлодіодний індикатор на розʼємі кабелю засвітиться зеленим кольором.
Додайте камеру в систему та відʼєднайте Ethernet і живлення від камери.
Викрутіть два гвинти за допомогою комплектного шестигранника (Ø 2 мм) та зніміть корпус камери з тримача. Притримуйте корпус, щоб не впустити камеру.
Викрутіть гвинти, що тримають кришку з QR-кодом. Вставте карту памʼяті microSD (не входить до комплекту) у відповідний слот. Встановіть кришку на місце та затягніть гвинти.
Після додавання пристрою в систему відформатуйте карту пам’яті в налаштуваннях камери.
За допомогою монтажного шаблона позначте місця для свердління отворів на поверхні, де плануєте встановити камеру. За допомогою двостороннього скотчу закріпіть шаблон у вибраному місці встановлення та просвердліть три отвори, як показано на шаблоні.
Протягніть кабель через тримач камери й закріпіть тримач на поверхні за допомогою комплектних гвинтів.
Встановіть корпус камери в тримач так, щоб обʼєктив камери був спрямований на зону під охороною. Закріпіть його на місці, закрутивши два гвинти в тримачі за допомогою комплектного шестигранника (Ø 2 мм).
Підʼєднайте кабель Ethernet і джерело живлення до камери. Встановіть водонепроникний розʼєм, якщо камера працюватиме у приміщенні, де показники вологості не відповідають робочим параметрам, або на вулиці.
Увімкніть живлення камери. Світлодіодний індикатор на розʼємі кабелю засвітиться зеленим.
Додавання в систему
Перш ніж додати пристрій
Встановіть застосунок Ajax.
Увійдіть в обліковий запис або створіть новий.
Виберіть простір або створіть новий.
Додайте хоча б одну віртуальну кімнату.
Переконайтеся, що простір не перебуває під охороною.
Додати пристрій у простір може лише адміністратор простору або PRO-користувач із правами налаштування системи.
Види облікових записів та їхні права
Додавання в простір
Відкрийте застосунок Ajax. Виберіть простір, у який потрібно додати пристрій.
Перейдіть у вкладку Пристрої
Відскануйте QR-код або введіть ідентифікатор пристрою вручну. QR-код з ідентифікатором можна знайти на корпусі пристрою. Також він продубльований на коробці.
Задайте ім’я пристрою.
Виберіть віртуальну кімнату та групу охорони (якщо активовано Режим груп).
Натисніть Додати пристрій, щоб продовжити.
Зачекайте, поки TurretCam HL встановить з’єднання. Після підключення ви побачите на екрані зображення з пристрою в режимі реального часу.
Натисніть Завершити, щоб додати пристрій.
Доданий пристрій з’явиться у списку пристроїв у застосунку Ajax.
Відкрийте застосунок Ajax. Виберіть простір, у який потрібно додати пристрій.
Перейдіть у вкладку Пристрої
Відскануйте QR-код або введіть ідентифікатор пристрою вручну. QR-код з ідентифікатором можна знайти на корпусі пристрою. Також він продубльований на коробці.
Задайте ім’я пристрою.
Виберіть віртуальну кімнату та групу охорони (якщо активовано Режим груп).
Натисніть Додати пристрій, щоб продовжити.
Зачекайте, поки TurretCam HL встановить з’єднання. Після підключення ви побачите на екрані зображення з пристрою в режимі реального часу.
Натисніть Підтвердити, щоб продовжити.
Виберіть NVR, на який слід додати TurretCam HL.
Після встановлення зʼєднання натисніть Готово, щоб завершити.
Підключений пристрій з’явиться в переліку камер NVR у застосунку Ajax.
TurretCam HL працює лише з одним простором. Щоб додати камеру у новий простір, видаліть її зі списку пристроїв старого простору. Це потрібно зробити вручну в застосунку Ajax.
Кількість камер і відеореєстраторів Ajax NVR, які може бути додано у простір, можна розрахувати за допомогою Калькулятора відеопристроїв.
Додавання на NVR
Якщо камеру TurretCam HL вже додано у простір як самостійний пристрій, її можна легко додати на відеореєстратор Ajax NVR. Якщо камеру не додано у простір, зверніться до розділу Додавання в простір, щоб дізнатися, як додати TurretCam HL через NVR або як самостійний пристрій.
Щоб додати TurretCam HL на NVR, у застосунку Ajax:
Перейдіть у вкладку Пристрої
Виберіть NVR зі списку й натисніть Камери.
Натисніть Додати камеру і дочекайтеся завершення сканування мережі та відображення доступних пристроїв, підключених до локальної мережі.
TurretCam HL повинна бути підключена до тієї ж локальної мережі, що і NVR.
Виберіть пристрій.
Введіть імʼя пристрою, виберіть віртуальну кімнату та групу. Натисніть Завершити.
Зачекайте, доки пристрій не буде додано в систему. Натисніть Закрити.
Пристрій зʼявиться в переліку камер NVR у застосунку Ajax.
Зверніть увагу, що одну камеру можна одночасно підключити до кількох відеореєстраторів в одному просторі.
Повернення до початкових налаштувань
Щоб відновити початкові налаштування камери:
Вимкніть камеру, відʼєднавши зовнішнє живлення або кабель Ethernet (якщо камера живиться від PoE).
Натисніть та утримуйте кнопку скидання параметрів.
Утримуючи кнопку скидання параметрів, підʼєднайте живлення до камери й зачекайте, поки світлодіодний індикатор кнопки не загориться фіолетовим кольором. Для цього знадобиться приблизно 50 секунд.
Після підʼєднання живлення до камери з натиснутою кнопкою скидання параметрів світлодіодний індикатор горить синім протягом 20 секунд. Потім він гасне на 30 секунд і загоряється фіолетовим. Це означає, що камера повернулася до початкових налаштувань.
Відпустіть кнопку.

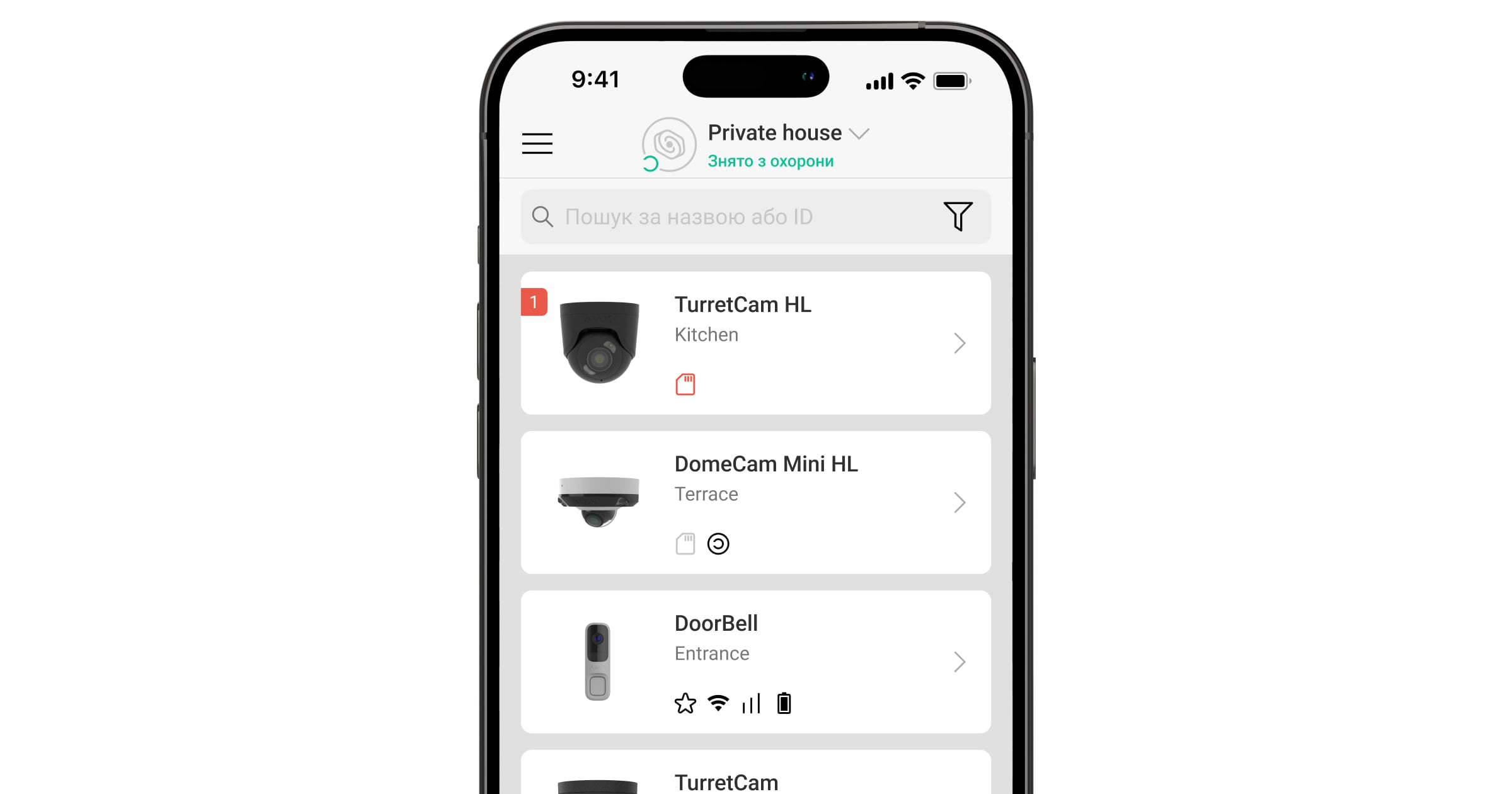

Іконки
Іконки в застосунку Ajax показують деякі стани камери TurretCam HL. Побачити їх можна у вкладці Пристрої .
Іконка | Значення |
|---|---|
Додаткові послуги активовані відповідно до плану передплати. | |
Пристрій працює в Нічному режимі. | |
Карта памʼяті microSD не встановлена. | |
Карта памʼяті microSD встановлена. | |
Виявлено збої в роботі карти памʼяті microSD. Рекомендовано форматувати карту памʼяті microSD. | |
Карта памʼяті microSD форматується. | |
Доступне оновлення прошивки. Опис і запуск оновлення доступні у станах і налаштуваннях пристрою. | |
Виконується оновлення прошивки: завантаження/встановлення останньої версії. | |
Не вдалося встановити нову прошивку. | |
Пристрій втратив звʼязок із сервером Ajax Cloud. | |
Підключення пристрою за допомогою протоколу ONVIF активовано. | |
Немає доступу до перегляду відео з пристрою. |

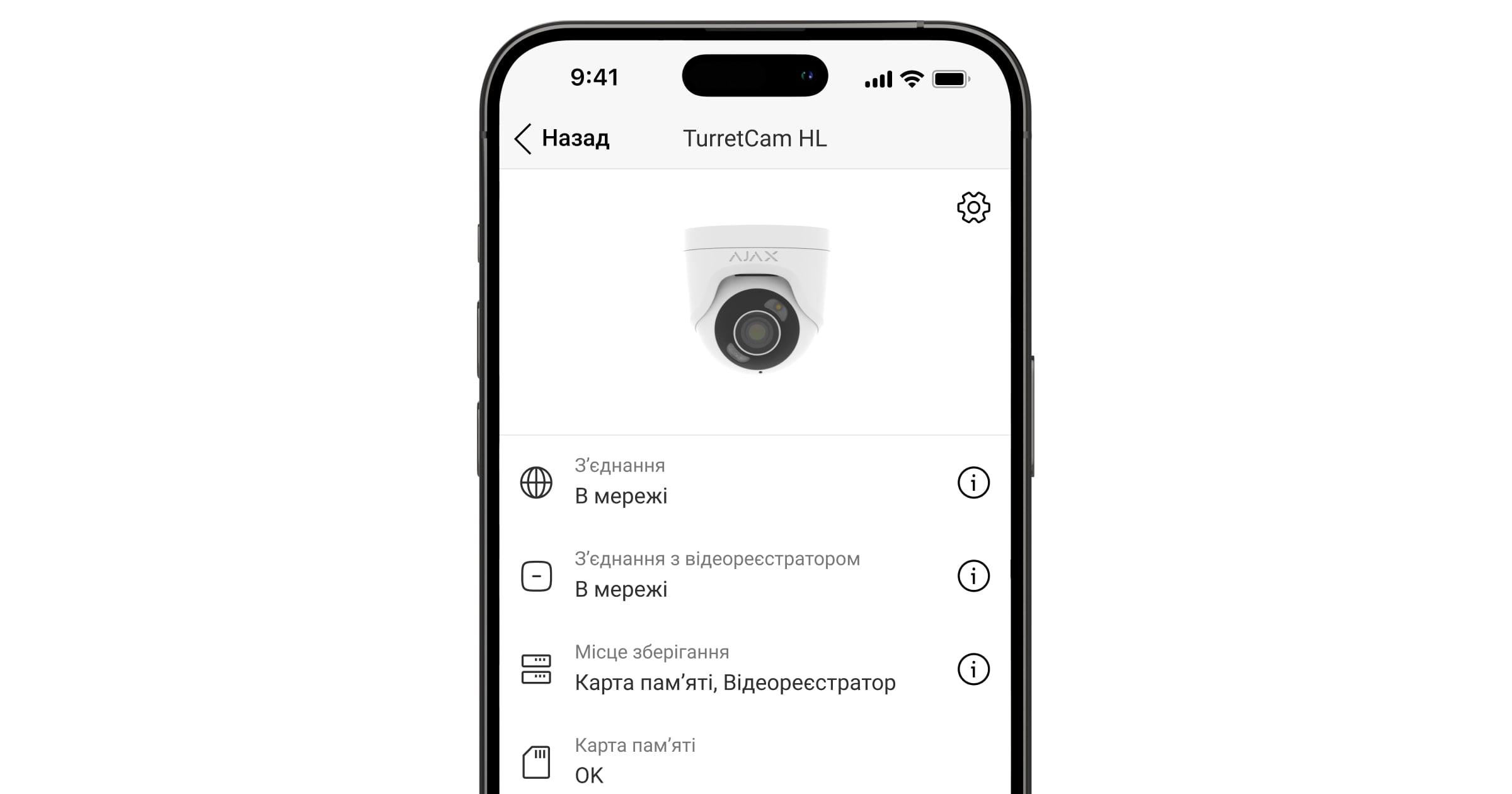

Стани
Стани містять інформацію про пристрій і його робочі параметри. Про стани TurretCam HL можна дізнатися в застосунках Ajax:
Перейдіть у вкладку Пристрої
Виберіть TurretCam HL у списку. Якщо камера підключена до відеореєстратора, знайдіть NVR, натисніть Камери і виберіть TurretCam HL.
Натисніть на іконку шестерні
Параметр | Значення |
|---|---|
Додаткові сервіси | Поле доступне лише у PRO-застосунках Ajax та зʼявляється, коли додаткові послуги доступні або активовані відповідно до плану передплати. Щоб дізнатися більше про додаткові сервіси та компанію, що їх надає, натисніть на це поле. |
Несправність | Якщо натиснути на Поле відображається лише тоді, коли виявлено несправність. |
Оновлення прошивки | Поле відображається, коли доступне оновлення прошивки:
Щоб переглянути додаткову інформацію про оновлення прошивки пристрою, натисніть на іконку |
Зʼєднання | Стан зʼєднання пристрою з інтернетом через Ethernet:
Щоб переглянути параметри мережі, натисніть на іконку |
Зʼєднання з відеореєстратором | Відображається, якщо пристрій підключено до NVR. Стан підключення пристрою до NVR:
Щоб переглянути параметри мережі, натисніть на іконку |
Місце зберігання | Перелік підключених до TurretCam HL накопичувачів памʼяті:
Щоб переглянути режим запису та налаштування накопичувача памʼяті, натисніть на іконку |
Карта памʼяті | Стан підключення карти памʼяті до камери:
|
Роздільна здатність | Поточна роздільна здатність камери. |
Частота кадрів | Поточна частота оновлення кадрів. |
Бітрейт | Поточна швидкість передавання даних. |
Відеокодек | Поточний формат декодування:
|
Виявлення руху | Стан функції Виявлення руху:
|
Виявлення обʼєктів | Стан функції Виявлення обʼєктів:
|
Інтеграція у ONVIF | Показує поточний стан інтеграції пристрою за допомогою протоколу ONVIF. Цей стан відображається лише тоді, коли активовано підключення за допомогою протоколу ONVIF. |
Доступ до перегляду | Показує кількість користувачів, які мають доступ до перегляду відео з пристрою. Щоб переглянути перелік користувачів, інженерів монтажу й компаній, які мають доступ за певних умов, натисніть на іконку Стан недоступний у PRO-застосунках Ajax. |
Час роботи | Тривалість роботи пристрою з моменту останнього перезавантаження. |
Реакція на тривоги | |
Режим роботи | Показує, як пристрій реагуватиме на тривогу:
|
Затримка на вхід | Затримка на вхід (затримка увімкнення тривоги) — час, який має користувач, щоб зняти систему з охорони після входу в зону під охороною. |
Затримка на вихід | Затримка на вихід (затримка увімкнення режиму охорони) — час, який має користувач для виходу із зони під охороною після увімкнення режиму охорони. |
Охороняти в Нічному режимі | Коли опцію увімкнено, пристрій переходить у режим охорони під час активації Нічного режиму. |
Затримка на вхід в Нічному режимі | Час затримки на вхід у Нічному режимі. Затримка на вхід (затримка увімкнення тривоги) — час, який має користувач, щоб зняти систему з охорони після входу в зону під охороною. |
Затримка на вихід в Нічному режимі | Час затримки на вихід у Нічному режимі. Затримка на вихід (затримка увімкнення режиму охорони) — час, який має користувач для виходу із зони під охороною після увімкнення режиму охорони. |
Прошивка | Версія прошивки пристрою. |
Ідентифікатор | Ідентифікатор пристрою. Також доступний на QR-коді на корпусі пристрою і коробці. |

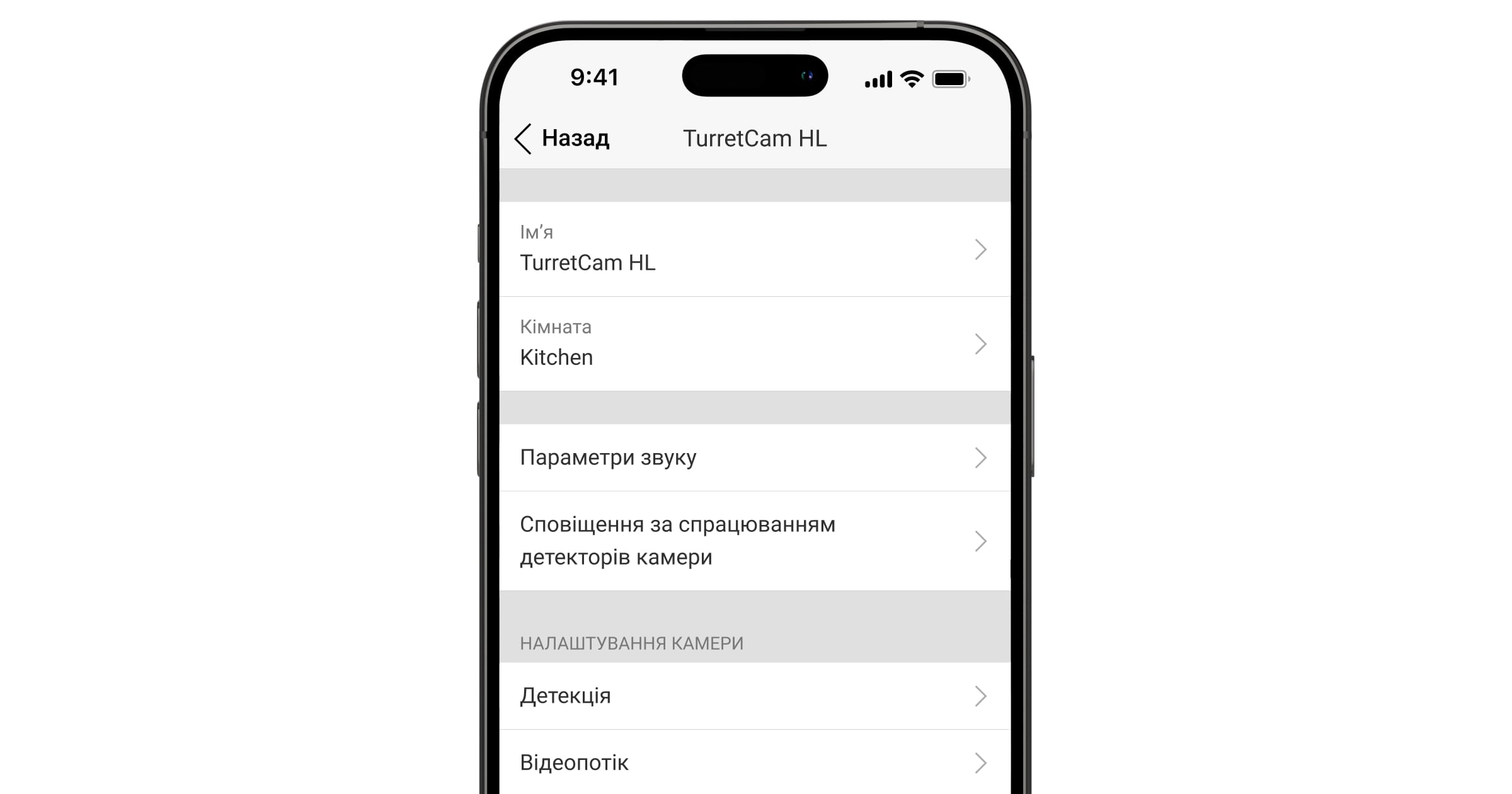

Налаштування
Щоб змінити налаштування камери, в застосунку Ajax:
Перейдіть у вкладку Пристрої
Виберіть TurretCam HL у списку. Якщо камера підключена до відеореєстратора, знайдіть NVR, натисніть Камери і виберіть TurretCam HL.
Натисніть на іконку шестерні
Натисніть на іконку шестерні
Задайте необхідні параметри.
Натисніть Назад, щоб зберегти нові налаштування.
Система Ajax дає змогу PRO-користувачам застосовувати кілька попередньо налаштованих параметрів до кількох відеопристроїв одночасно за допомогою шаблонів налаштувань.
Налаштування | Значення |
|---|---|
Імʼя | Назва пристрою. Відображається у списку пристроїв хаба, SMS-повідомленнях і сповіщеннях у стрічці подій. Щоб змінити назву пристрою, натисніть на текстове поле. Ім’я може містити до 24 символів латиницею або до 12 символів кирилицею. |
Кімната | Віртуальна кімната, до якої привʼязано TurretCam HL. Назва кімнати відображається у тексті SMS-повідомлень і сповіщень у стрічці подій. |
Параметри запису | Вибір Режиму запису для кожного накопичувача памʼяті:
Вибір режиму охорони, за якого камера записує відео:
|
Сповіщення за спрацюванням детекторів камери | Відкриває меню налаштувань Сповіщення за спрацюванням детекторів камери. |
Детекція | Відкриває меню налаштувань Детекція. |
Відеопотік | Відкриває меню налаштувань Відеопотік. |
Зображення | Відкриває меню налаштувань Зображення. |
Аудіо | Налаштування параметрів запису та відтворення звуку.
|
Приховані зони | Дає змогу вибрати зони, які не відображаються на відеозаписі з камери. Замість них користувач бачить прямокутник чорного кольору. |
Реакція на тривоги | Відкриває меню налаштувань Реакція на тривоги. |
Оновлення прошивки | Переводить пристрій у режим оновлення прошивки за наявності нової версії. |
Зʼєднання | Налаштування типу зʼєднання камери з хмарним сервером Ajax Cloud через Ethernet. Доступні типи зʼєднання:
|
Карта памʼяті | Вибір максимально можливої глибини архіву. Можна налаштувати в діапазоні від 1 до 360 днів або зробити необмеженою. Дає змогу форматувати хмарний архів. |
Сервісні | Відкриває меню налаштувань Сервісні. |
Моніторинг | Налаштування доступне у PRO-застосунках Ajax. Дає змогу PRO-користувачам із правами налаштувань системи визначити такі параметри:
|
Повідомити про проблему | Відкриває меню, де користувач може описати проблему та надіслати відповідний звіт. |
Інструкція з використання | Відкриває інструкцію з використання TurretCam HL у застосунку Ajax. |
Відʼєднати від відеореєстратора | Від’єднує пристрій від NVR, до якого його було підключено. Доступно, якщо пристрій підключено до NVR. |
Видалити пристрій | Стирає всі налаштування пристрою та видаляє його з простору. Також від’єднує пристрій від NVR, якщо таке з’єднання було налаштоване. |
Сповіщення за спрацюванням детекторів камери
Налаштування | Значення |
|---|---|
Сповіщати, якщо виявлено | Налаштування дає змогу вибрати тип обʼєктів або руху, у випадку розпізнавання яких користувач отримає сповіщення та буде активовано сирени:
Для кожного типу подій можна налаштувати одне з наступних типів оповіщення: Стандартне сповіщення або Тривога. Вибрана опція визначає колір події у стрічці сповіщень і тип оповіщення на телефоні. Зверніть увагу, що виявлення відповідних типів обʼєктів або руху має бути увімкнено в налаштуваннях Детекція. Щоб налаштувати, чи вмикати сирени у разі виявлення руху, натисніть на потрібний тип обʼєкта або руху та увімкніть опцію Активувати сирени на виявлений рух. Функція доступна, якщо камеру і хоча б одну сирену додано на хаб Ajax з версією OS Malevich 2.31 або новішою. Зверніть увагу, що камера й хаб повинні бути в мережі в момент виявлення руху, щоб система могла активувати сирени. |
Коли сповіщати | Вибір режиму, за якого камера надсилає сповіщення:
|
Затримка та інтервал сповіщень | |
Інтервал надсилання однотипних сповіщень | Вибір часового інтервалу надсилання сповіщень про однотипні події: від 30 секунд до 8 годин. За початкових налаштувань — 3 хвилини. Заданий час застосовується окремо для кожного типу обʼєкта та виключає повторне інформування про ту саму причину спрацювання. |
Тривалість перебування обʼєкта в кадрі для сповіщення | Вибір часу, протягом якого обʼєкт повинен залишатися в полі зору камери, щоб система надіслала сповіщення про виявлений обʼєкт. Доступні значення: Сповіщати миттєво або 2, 3, 4 або 5 секунд. За початкових налаштувань — 2 секунди. |
Налаштування спрацювань
Налаштування | Значення |
|---|---|
Виявлення руху | Якщо увімкнено, камера виявляє рух за допомогою вбудованого софту. |
Аналізувати зображення | Програмний алгоритм аналізу зображень, який використовується для виявлення руху. Налаштування доступне, лише якщо опція Виявлення руху увімкнена. |
Налаштування виявлення руху | Відкриває меню з налаштуваннями виявлення руху:
Налаштування доступне, лише якщо опція Виявлення руху увімкнена. |
Виявлення обʼєктів | Якщо увімкнено, камера визначає тип рухомих об’єктів за допомогою вбудованого алгоритму. На відео люди, домашні тварини й автомобілі підсвічуються кольоровими прямокутниками. |
Налаштування виявлення обʼєктів | Відкриває меню з налаштуваннями виявлення обʼєктів:
Налаштування доступне, лише якщо опція Виявлення обʼєктів увімкнена. |
Налаштування відеопотоку
Налаштування параметрів для основного та додаткового відеопотоків.
Налаштування | Значення |
|---|---|
Основний потік | |
Відеокодек | Вибір стандарту стиснення відео:
|
Роздільна здатність | Вибір роздільної здатності основного потоку (залежить від версії камери):
|
Частота кадрів | Вибір кадрової частоти: від 3 до 25 з кроком 1 кадр/с. |
Тип бітрейту | Вибір типу бітрейту:
|
Бітрейт | Налаштування бітрейту в кбіт/с. |
Частота опорних кадрів | Вибір частоти опорних кадрів: від 1 до 250 з кроком 1 кадр. |
Якість стиснення VBR / Якість стиснення CBR | Вибір якості стиснення: від 0 до 100 з кроком 1. |
Додатковий потік | |
Відеокодек | Вибір стандарту стиснення відео:
|
Роздільна здатність | Вибір роздільної здатності додаткового потоку:
|
Частота кадрів | Вибір кадрової частоти: від 3 до 25 з кроком 1 кадр/с. |
Тип бітрейту | Вибір типу бітрейту:
|
Бітрейт | Налаштування бітрейту в кбіт/с. |
Частота опорних кадрів | Вибір частоти опорних кадрів: від 1 до 250 з кроком 1 кадр. |
Якість стиснення VBR / Якість стиснення CBR | Вибір якості стиснення: від 0 до 100 з кроком 1. |
Налаштування зображення
Налаштування якості зображення з камери.
Налаштування | Значення |
|---|---|
Налаштування зображення | Вибір режиму налаштувань зображення:
|
Режим знімання | Вибір конкретних налаштувань для кожної сцени й умов відеозапису:
Можна налаштувати яскравість зображення, насиченість кольору, різкість і контрастність для кожного режиму знімання. Лише для налаштувань зображення Адаптовані. |
Vivid mode: додаткова насиченість кольорів | Тепліший тон, більша яскравість і глибші відтінки у порівнянні з природним зображенням. |
Яскравість | Регулювання яскравості зображення. |
Насиченість кольору | Регулювання насиченості кольору зображення. |
Різкість | Налаштування різкості зображення. |
Контраст | Регулювання контрастності зображення. |
Широкий динамічний діапазон (WDR) | Увімкнення або вимкнення WDR. Увімкнений WDR допомагає покращити зображення з камери, якщо на ньому є занадто темні або яскраві ділянки. |
Стабілізація освітленості | Налаштування експозиції:
Налаштування доступне, якщо увімкнено опцію Широкий динамічний діапазон (WDR). |
Режим День/Ніч | Вибір режиму роботи камери залежно від умов освітлення:
|
Поріг освітленості для перемикання режиму | Вибір порогу освітленості для перемикання між денним і нічним режимами:
Налаштування доступне, якщо для опції Режим День/Ніч вибрано параметр Авто. |
Підсвічування кадру | Вибір режиму підсвічування кадру:
|
Умови перемикання підсвічування | Вибір категорії руху в полі зору камери, яка активує режим білого світла:
Налаштування доступне, якщо для опції Підсвічування кадру вибрано параметр Гібридний режим. |
Режим ІЧ підсвічування | Регулювання інтенсивності ІЧ підсвічування:
Застосовується для отримання чітких чорно-білих зображень під час знімання вночі або за недостатньої освітленості та забезпечує видимість завдяки ІЧ-світлодіодам, коли звичайне освітлення є неефективним. Налаштування доступне, якщо для опції Підсвічування кадру вибрано параметр Інфрачервоне світло. |
Інтенсивність підсвічування | Регулювання інтенсивності ІЧ підсвічування. Налаштування доступне, якщо для опції Режим ІЧ підсвічування вибрано параметр Налаштування вручну. |
Режим підсвічування | Регулювання інтенсивності підсвічування білим світлодіодом:
Застосовується для отримання чітких кольорових зображень під час знімання вночі або за недостатньої освітленості та забезпечує видимість завдяки білим світлодіодам, коли звичайне освітлення є неефективним. Налаштування доступне, якщо для опції Підсвічування кадру вибрано параметр Білий LED. |
Максимальна яскравість LED | Регулювання інтенсивності підсвічування білим світлодіодом. Налаштування доступне, якщо для опції Режим підсвічування вибрано параметр Налаштування вручну. |
Поворот зображення | Вибір орієнтації зображення з камери:
|
Налаштовувати експозицію за | Вибір області кадру, за якою визначається експозиція:
|
Параметри експозиції | Вибір параметрів експозиції:
|
Перевага зображення | Налаштування витримки, щоб зменшити розмиття фону під час руху або зменшити шум на зображенні. Налаштування доступне, якщо для опції Параметри експозиції вибрано значення Авто. |
Компенсація яскравості освітлення | Можливість коригування яскравості зображення залежно від освітленості кадру й умов знімання. Налаштування доступне, якщо для опції Параметри експозиції вибрано значення Авто. |
Налаштування витримки | Вибір значення витримки, щоб забезпечити правильну експозицію зображення. Налаштування доступне, якщо для Параметри експозиції вибрано параметр Вручну. |
Шумозниження | Увімкнення або вимкнення шумозниження. |
Значення | Налаштування рівня шумозниження. Налаштування доступне, якщо опція Шумозниження увімкнена. |
Антимерехтіння (Частота електромережі) | Вибір частоти електромережі для зменшення мерехтіння зображення. Використовується, якщо камера знімає відео в умовах низької освітленості, а лампи мерехтять на зображенні з частотою електромережі. Доступні параметри:
|
Налаштування реакції на тривогу
Налаштування | Значення |
|---|---|
Режим роботи | Виберіть, як пристрій реагуватиме на тривогу:
|
Затримка на вхід | Вибір часу затримки на вхід: від 5 до 255 с. Затримка на вхід (затримка увімкнення тривоги) — час, який має користувач, щоб зняти систему з охорони після входу в зону під охороною. |
Затримка на вихід | Вибір часу затримки на вихід: від 5 до 255 с. Затримка на вихід (затримка увімкнення режиму охорони) — час, який має користувач для виходу із зони під охороною після увімкнення режиму охорони. |
Охороняти в Нічному режимі | Коли ввімкнено, пристрій переходить у режим охорони під час активації Нічного режиму. |
Затримка на вхід в Нічному режимі | Час затримки на вхід у Нічному режимі. Затримка на вхід (затримка увімкнення тривоги) — час, який має користувач, щоб зняти систему з охорони після входу в зону під охороною. |
Затримка на вихід в Нічному режимі | Час затримки на вихід у Нічному режимі. Затримка на вихід (затримка увімкнення режиму охорони) — час, який має користувач для виходу із зони під охороною після увімкнення режиму охорони. |
Затримки в Нічному режимі | Час затримки у Нічному режимі: від 5 до 255 секунд. Час, який має користувач на вимкнення Нічного режиму (затримка увімкнення тривоги) після спрацювання датчика типу Вхід/Вихід. Налаштування показується, якщо пристрій працює в режимі Наслідування і ввімкнено опцію Охороняти в Нічному режимі. |
Сервісні
Налаштування | Значення |
|---|---|
Часовий пояс | Вибір часового поясу. Часовий пояс, який вибрав користувач, відображається під час перегляду відеозапису з камери. |
Зʼєднання через ONVIF | Налаштування підключення пристрою до сторонніх систем керування відеоспостереженням за допомогою протоколу ONVIF. |
Безпекові сертифікати | Дає змогу завантажити вбудовані хмарні сертифікати для безпечної HTTPS-інтеграції зі сторонніми системами за допомогою ONVIF. |
Звʼязок із хмарним сервером | |
Затримка сповіщення про втрату зв’язку з хмарним сервером, с | Затримка потрібна, щоб мінімізувати ризик хибної події про втрату зв’язку з хмарним сервером. Затримку можна задати в діапазоні від 30 до 600 секунд. |
Інтервал опитування пристрій-хмарний сервер, с | Періодичність опитування хмарного сервера можна налаштувати в діапазоні від 30 до 300 секунд. Що коротший інтервал, то швидше буде виявлено втрату звʼязку з хмарним сервером. |
Отримувати сповіщення про втрату зв’язку з хмарним сервером без тривоги | Якщо опцію увімкнено, застосунок використовує стандартний звук сповіщення замість тривожного, коли камера втрачає зв’язок із хмарним сервером. |
Індикація
Зелений світлодіодний індикатор розташований на розʼємі Ethernet камери.
Подія | Індикація |
|---|---|
Зʼєднання з мережею встановлено. | Загоряється зеленим. |
Несправність
Якщо виявлено несправність пристрою, у застосунку Ajax у лівому верхньому куті іконки пристрою відображається лічильник несправностей. Усі несправності можна побачити у станах пристрою. Поля з несправностями підсвічуються червоним.
Несправність відображається, якщо:
Камера втратила звʼязок із сервером.
Накопичувач памʼяті камери несправний. Натисніть кнопку скидання параметрів камери або відформатуйте накопичувач у налаштуваннях камери.
Накопичувач памʼяті потребує форматування. Відформатуйте накопичувач памʼяті у налаштуваннях камери.
Обслуговування
Регулярно перевіряйте роботу пристрою. Якщо ви помітили погіршення зображення, втрату чіткості або затемнення картинки, перевірте камеру на забруднення. Очищайте корпус пристрою від пилу, павутиння й інших забруднень, щойно вони з’являтимуться. Використовуйте м’яку суху серветку для догляду за технікою.
Не очищайте пристрій речовинами, що містять спирт, ацетон, бензин або інші активні розчинники. Протирайте обʼєктив обережно: подряпини на склі можуть погіршити якість зображення чи призвести до несправності камери.
Технічні характеристики
Технічні характеристики TurretCam HL (5 Mp/2.8 mm)
Технічні характеристики TurretCam HL (5 Mp/4 mm)
Технічні характеристики TurretCam HL (8 Mp/2.8 mm)
Технічні характеристики TurretCam HL (8 Mp/4 mm)
Гарантія
Гарантія на продукцію Товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.
Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.
Зв’язатися зі службою технічної підтримки:
Номер телефону: 0 (800) 331 911
Вироблено ТОВ «АС Манюфекчурінг»
