Як замінити акумулятор хаба?

Щоб замінити акумулятор:

1. Відкрутіть кріпильні шурупи з кріпильної панелі SmartBracket.

2. Зніміть хаб із кріпильної панелі.

3. Від’єднайте кабелі живлення та Ethernet і витягніть SIM-карту, натиснувши на неї, потім вимкніть хаб, затиснувши на 3 секунди кнопку ввімкнення.

4. Переверніть і покладіть хаб емблемою Ajax на згорнутий у декілька шарів рушник — щоб не подряпати корпус під час розбирання. Відкрутіть 4 шурупи хрестовою викруткою (PH1).

5. Зніміть кришку хаба, притримуючи його пальцями за роз’єми живлення та Ethernet. Кришку з емблемою Ajax відкладіть убік.

6. Відкрутіть шурупи, що фіксують плати хаба (у старіших моделях — 11, у нових — 10).

7. Зніміть плати з корпусу хаба, рівномірно піднімаючи їх із двох боків: плати з’єднані між собою і знімаються разом.

Якщо під час розбирання хаба ви зняли пластикову кнопку ввімкнення, встановіть її разом із прокладкою в корпус хаба. Прокладка встановлюється в центр пластикової кнопки. За правильного встановлення кнопка повністю входить у своє посадкове місце, а її ребра входять у пази.

8. Роз’єднайте плати та відкладіть меншу вбік.

9. Переверніть велику плату акумулятором до себе й від’єднайте його клему від плати.

10. Відокремте акумулятор від плати. Акумулятор може кріпитися двома способами: стрічкою (липучкою) або двостороннім скотчем.

Якщо акумулятор вашого хаба прикріплений стрічкою (липучкою), потягніть його вгору з невеликим зусиллям.

Якщо акумулятор кріпиться двома смужками скотчу, скористайтеся пластиковою карткою:

• Не докладаючи значних зусиль, продавіть першу смужку скотча.



• Прокладіть між скотчем та акумулятором аркуш паперу, щоб акумулятор не приклеївся до плати.

• Повторіть операцію з другою смужкою скотча.

• Обережно приберіть залишки скотча з плати.

11. Під’єднайте клему нового акумулятора до плати хаба. Сумісні типи акумуляторів наведені в таблиці.

12. Зафіксуйте новий акумулятор на попередньому місці на платі хаба за допомогою стрічки 3M на клейкій основі, що йде в комплекті до акумулятора, не пошкодивши роз’єм SIM-карти. У разі неправильного встановлення зніміть акумулятор із плати та встановіть його знову. Укладіть кабелі акумулятора, як показано на рисунку. В іншому випадку кабелі можуть перетискатися.

3-контактний акумулятор на платі хаба

2-контактний акумулятор на платі хаба

13. З’єднайте плати між собою за допомогою роз’єму.

14. Обережно, щоб не погнути антени, встановіть плати в корпус хаба, сумістивши роз’єми Ethernet, SIM і живлення на платі з відповідними отворами в корпусі.

Переконайтеся, що акумулятор і його кабелі не перетискаються. За правильного встановлення плати щільно стоять на всіх опорах і не хитаються. Притримуючи плати разом із задньою кришкою хаба, переверніть хаб. Слот SIM-карти, роз’єми живлення та Ethernet мають повністю входити в посадкові місця, а кнопка ввімкнення не повинна западати. В іншому разі зніміть плати та встановіть їх знову на задню кришку.

15. Закріпіть плату в корпусі за допомогою шурупів.

16. Закрийте хаб кришкою, як показано на рисунку, притримуючи з двох боків, переверніть його і зафіксуйте кришку шурупами.

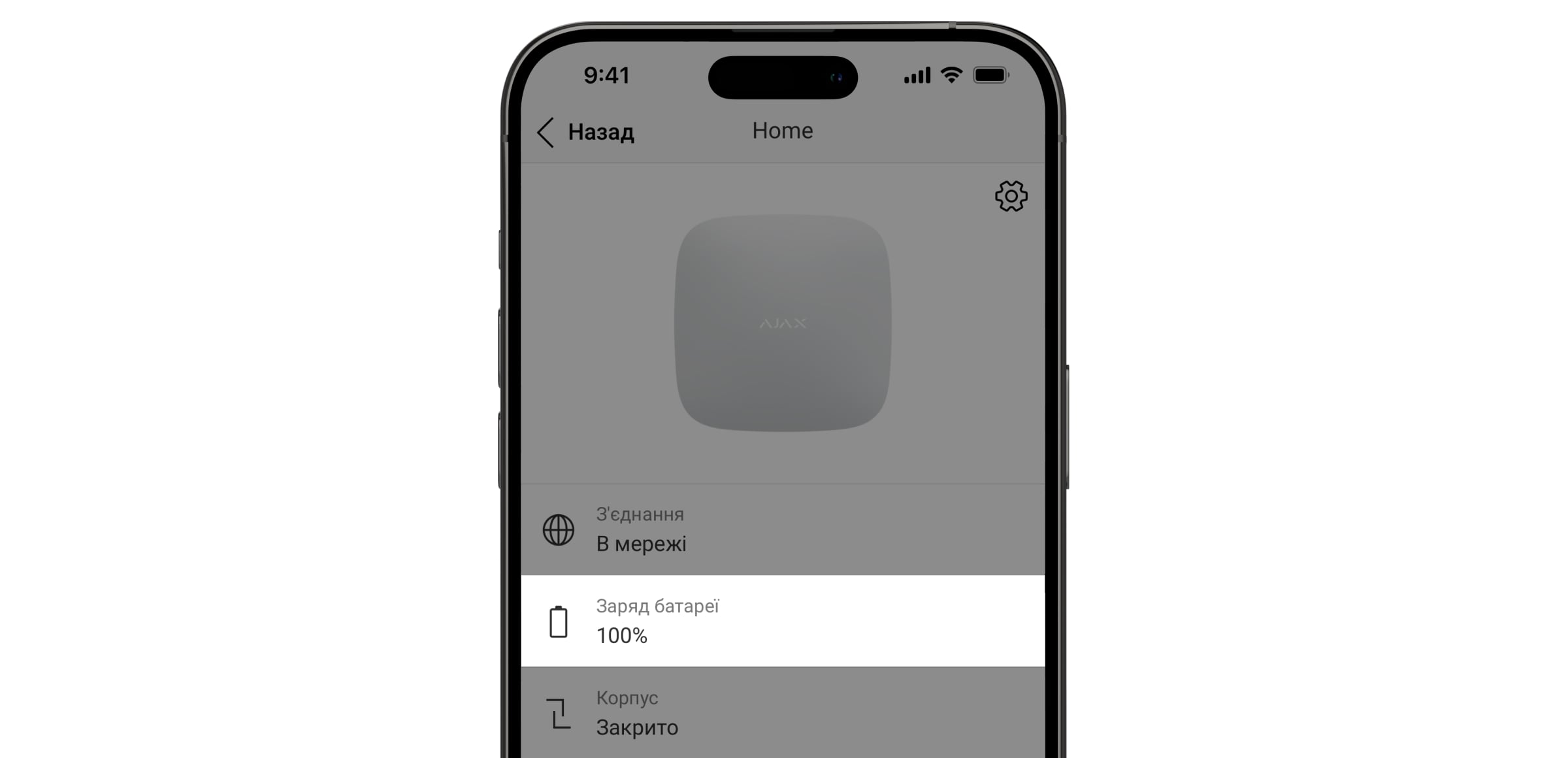

Після заміни акумулятора необхідно перевірити роботу хаба. Під’єднайте хаб до живлення й перевірте в мобільному застосунку, чи зміниться значення заряду акумулятора через 10 хвилин.

У разі некоректної роботи рекомендуємо звернутися до служби підтримки Ajax Systems або за місцем придбання.
