Трубні різьби відрізняються залежно від національних і міжнародних стандартів та сфери застосування. Ця стаття описує відмінності між різьбами BSPP, BSPT і NPT і їхню сумісність.
Типи трубної різьби

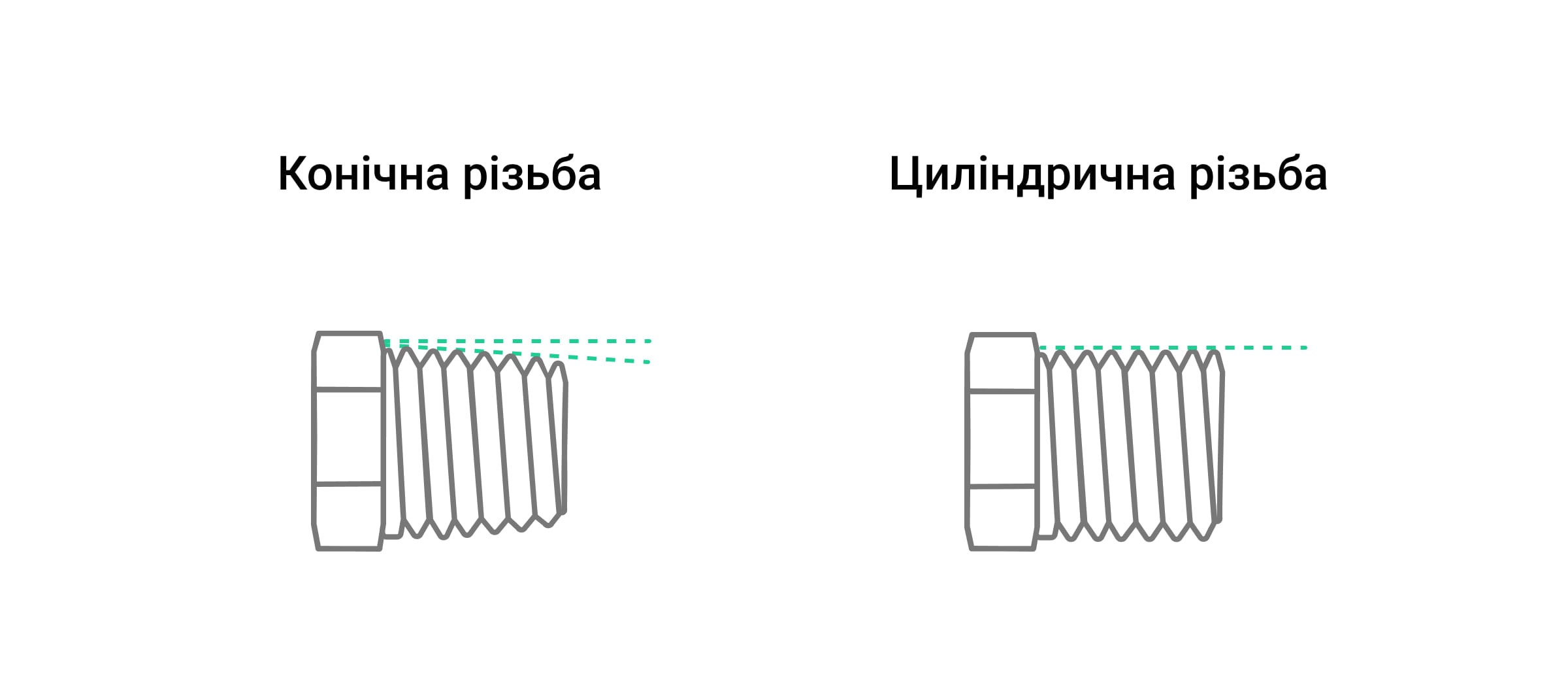

Існують два основні типи трубної різьби:
Циліндрична — трубна різьба зі сталим діаметром.
Конічна — трубна різьба зі змінним діаметром. Він збільшується або зменшується за довжиною різьби.

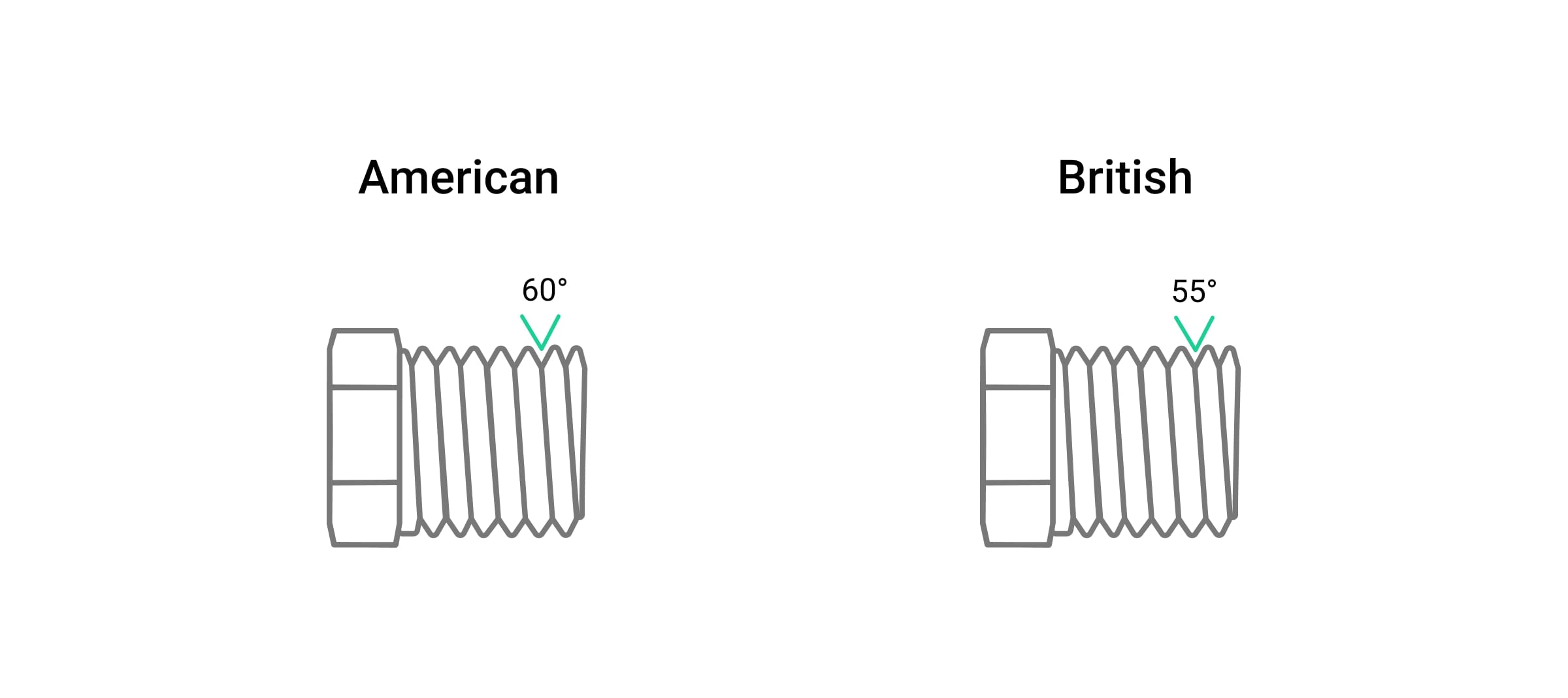

Існують два найпоширеніші стандарти трубної різьби:
British Standard Pipe Thread (або BSP) базується на різьбі, що має кут 55 градусів. Цей стандарт прийнятий у всьому світі (крім Північної Америки).
American National Standard Pipe Thread базується на різьбі, що має кут 60 градусів. Цей стандарт найбільш поширений у США і Канаді.
Крім того, кожен стандарт трубної різьби передбачає певну кількість витків на дюйм, а також різну форму профілю різьби (форму вершин і западин).
Різьба BSPP
Різьба BSPP — це циліндрична різьба стандарту BSP (остання літера P означає Parallel, тобто «циліндрична», як правило, щоб відрізнити її від конічної різьби). Така різьба має сталий діаметр, кут 55 градусів і закруглені вершини та западини профілю.
Зовнішня та внутрішня різьби BSPP завжди паралельні, тобто мають однакову циліндричну форму. Для таких типів різьби рекомендується використовувати герметик.
Різьба BSPT
Різьба BSPT — це конічна різьба стандарту BSP (остання літера Т означає Taper, тобто «конічна», як правило, щоб відрізнити її від циліндричної різьби). Діаметр цієї трубної різьби змінюється за довжиною різьби. Різьба BSPT також має кут 55 градусів і закруглені вершини та западини профілю.
Зовнішня та внутрішня різьби BSPT стискають одна одну та заклинюються між собою. Як результат, такі з’єднання є міцнішими, герметичними й не потребують використання герметика.
Різьба NPT
Різьба NPT (National Pipe Taper) — це конічна різьба американського стандарту American National Standard Pipe Thread. Діаметр цієї трубної різьби змінюється за довжиною різьби. Різьба NPT має кут 60 градусів і притуплені вершини та западини профілю.
Різьбові з’єднання NPT також не потребують використання герметика, оскільки зовнішня та внутрішня конічні різьби стискають одна одну та заклинюються між собою — це забезпечує герметичне з’єднання.

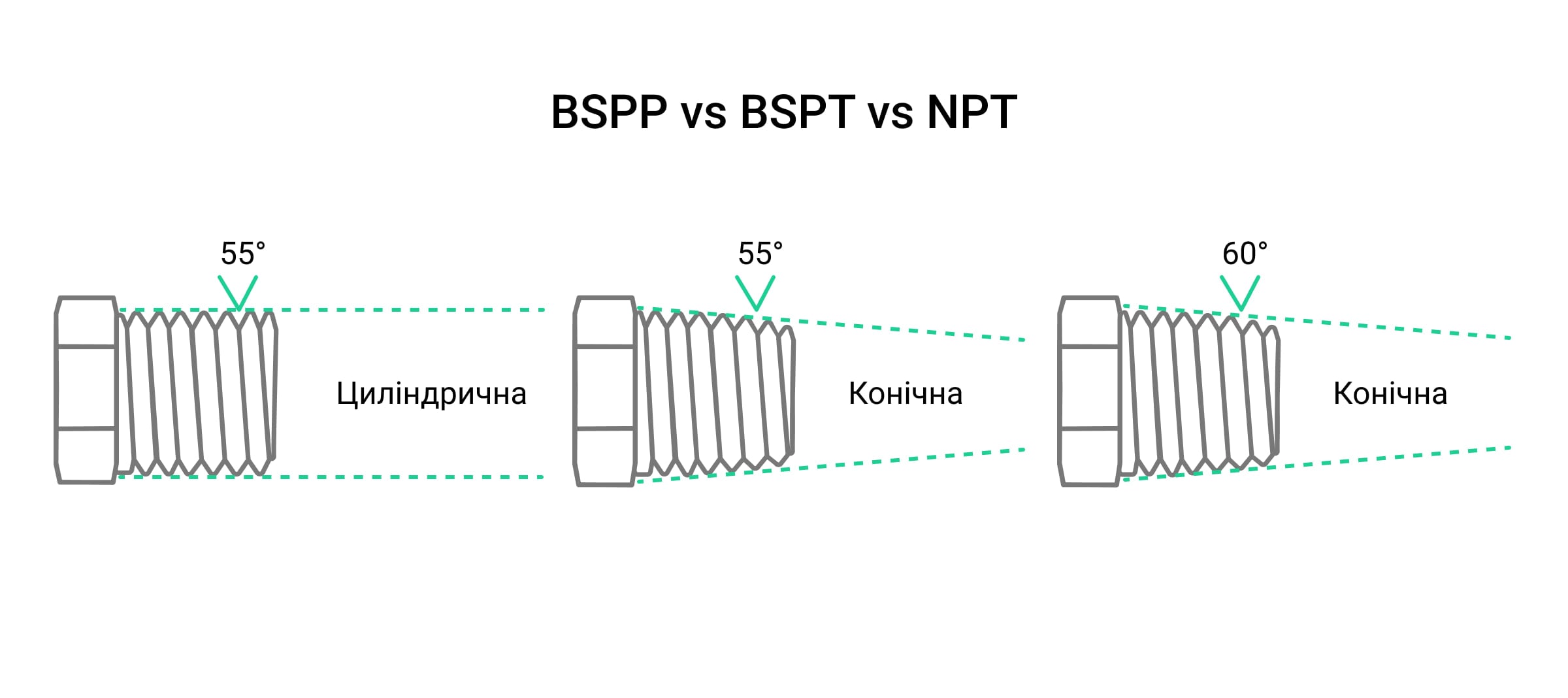

На малюнку нижче показана різниця між формами різьб BSPP, BSPT і NPT:
Чи сумісні різьби BSPP і BSPT?
Золоте правило просте: конічна зовнішня різьба підходить до конічної або циліндричної внутрішньої різьби.
Таким чином, конічна зовнішня різьба BSPT підходить як до конічної (BSPT), так і до циліндричної (BSPP) внутрішньої різьби. Однак циліндрична зовнішня різьба BSPP підходить тільки до циліндричної внутрішньої різьби BSPP, оскільки в конічну внутрішню різьбу її неможливо вкрутити.

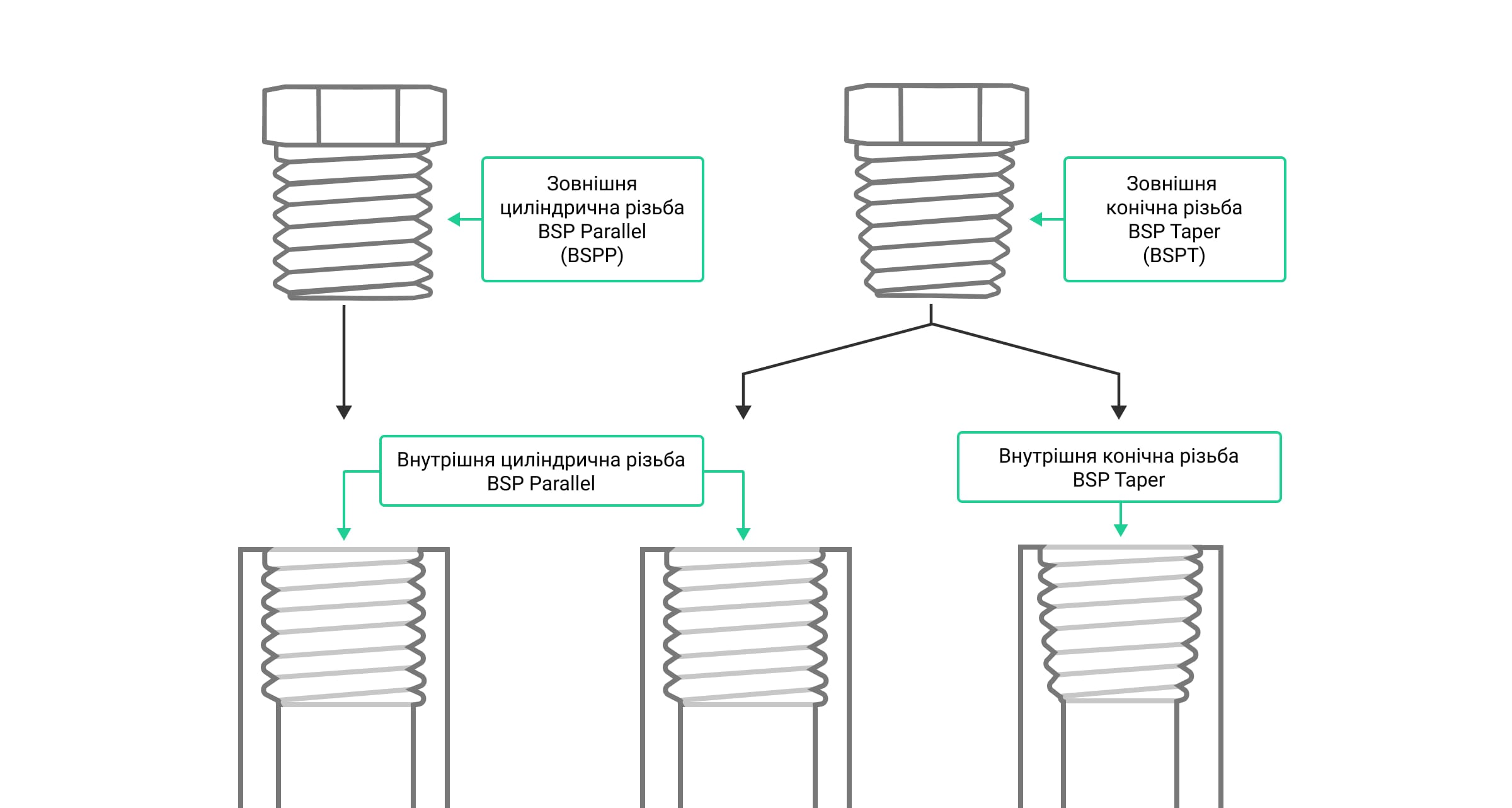

Усе це відображено на малюнку нижче:
Зверніть увагу, що з’єднання зовнішньої різьби BSPT із внутрішньою різьбою BSPP вимагає додаткового герметика, щоб забезпечити герметичність з’єднання.
Різьби BSP і NPT несумісні, оскільки вони мають різну кількість витків на дюйм і різні кути різьби. Спроба з’єднати зовнішню різьбу NPT із внутрішньою різьбою BSPP або BSPT призведе до того, що з’єднання заклинить уже через кілька обертів. Як результат, буде протікання крізь спіраль через різні форми різьби.
Сумісність різьби BSP і NPT
Внутрішня циліндрична BSPP | Внутрішня конічна BSPT | Внутрішня конічна NPT | |
Зовнішня циліндрична BSPP | + | – | – |
Зовнішня конічна BSPT | + | + | – |
Зовнішня конічна NPT | – | – | + |
Для яких з’єднань потрібен різьбовий перехідник?
Різьбовий перехідник необхідний, якщо потрібно з’єднати труби з несумісною різьбою. Використовуйте перехідники з відповідними типами різьби, щоб забезпечити міцне та герметичне з’єднання.
Інформація про сумісність трубних різьб наведена в таблиці вище.
Які різьбові з’єднання вимагають використання герметика?
Герметик необхідний для циліндричних різьбових з’єднань (наприклад, BSPP).
Також герметик необхідний для з’єднання зовнішньої конічної різьби з внутрішньою циліндричною (наприклад, зовнішньої BSPT з внутрішньою BSPP).
Конічні різьбові з’єднання (наприклад, BSPT, NPT) не потребують використання герметика, оскільки зовнішня та внутрішня конічні різьби стискають одна одну та заклинюються між собою — це забезпечує герметичне з’єднання.
