Як виконати Тест рівня радіосигналу

Тест рівня радіосигналу дає змогу інженерам монтажу оцінити рівень радіосигналу Jeweller на обʼєкті перед встановленням пристроїв Ajax EN54 Line. Тест виконується за допомогою приладу приймально-контрольного пожежного (ППКП) EN54 Fire Hub Jeweller і цільового пристрою, для якого визначають оптимальне місце встановлення.

Під час тесту інженери монтажу можуть перевіряти поточний рівень сигналу, зберігати результати для різних місць встановлення й експортувати їх у вигляді звіту.

Системні вимоги

Тест рівня радіосигналу доступний на ППКП EN54 Fire Hub Jeweller з OS Malevich 2.40 або новішої версії.

Функцію підтримують такі або новіші версії застосунків Ajax:

Ajax Security System 3.54 (iOS/Android)
Ajax PRO: Tool for Engineers 2.54 (iOS/Android)
Ajax Desktop 5.54 (Windows/macOS)
Ajax PRO Desktop 5.54 (Windows/macOS)

Принцип роботи

Тест рівня радіосигналу дає змогу оцінити якість радіосигналу Jeweller між EN54 Fire Hub Jeweller і вибраним пристроєм. Перед початком тестування встановіть ППКП там, де плануєте його остаточний монтаж.

Застосунок показує поточний рівень сигналу в децибелах (дБ):

Немає сигналу — між пристроєм і ППКП відсутнє зʼєднання
Слабкий — одна поділка; 16 дБ або менше. Стабільну роботу не гарантовано
Середній — дві поділки; від 17 до 22 дБ
Сильний — три поділки; 23 дБ або більше

Інженери монтажу можуть перевірити кілька точок на обʼєкті та зберегти результат для кожного потенційного місця встановлення. Кожен результат містить назву точки проведення, рівень сигналу в дБ, рівень сигналу Jeweller у поділках і середній рівень шуму. За початкових налаштувань точки нумеруються послідовно, починаючи з 001, але інженери монтажу можуть перейменувати їх.

Тест триває до двох годин і його можна зупинити вручну в будь-який момент. Одночасно можна проводити тестування лише для одного пристрою.

Збережені результати залишаються доступними навіть якщо тест зупинено або користувач вийшов з екрана тестування. Окремі результати можна перейменувати або видалити. Інженери монтажу також можуть видалити всі результати або експортувати їх як звіт із даними про об’єкт, місце проведення, виконавця тесту та номер документа.

Проведення Тесту рівня радіосигналу

Щоб провести Тест рівня радіосигналу в застосунку Ajax:

Перейдіть на вкладку Пристрої .
Виберіть потрібний пристрій.
Перейдіть у його Налаштування .

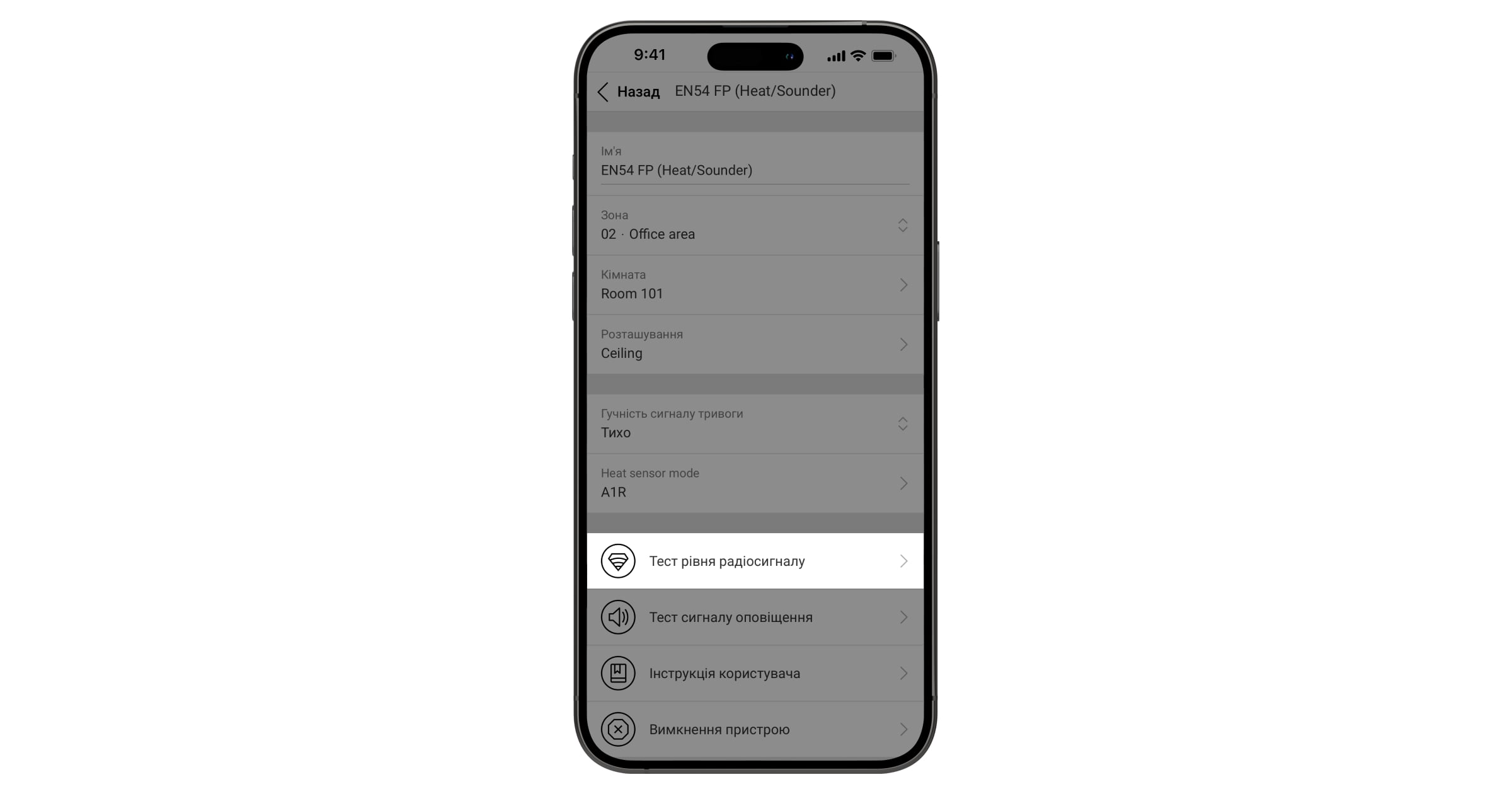

Натисніть Тест рівня радіосигналу.
Натисніть Почати тест.

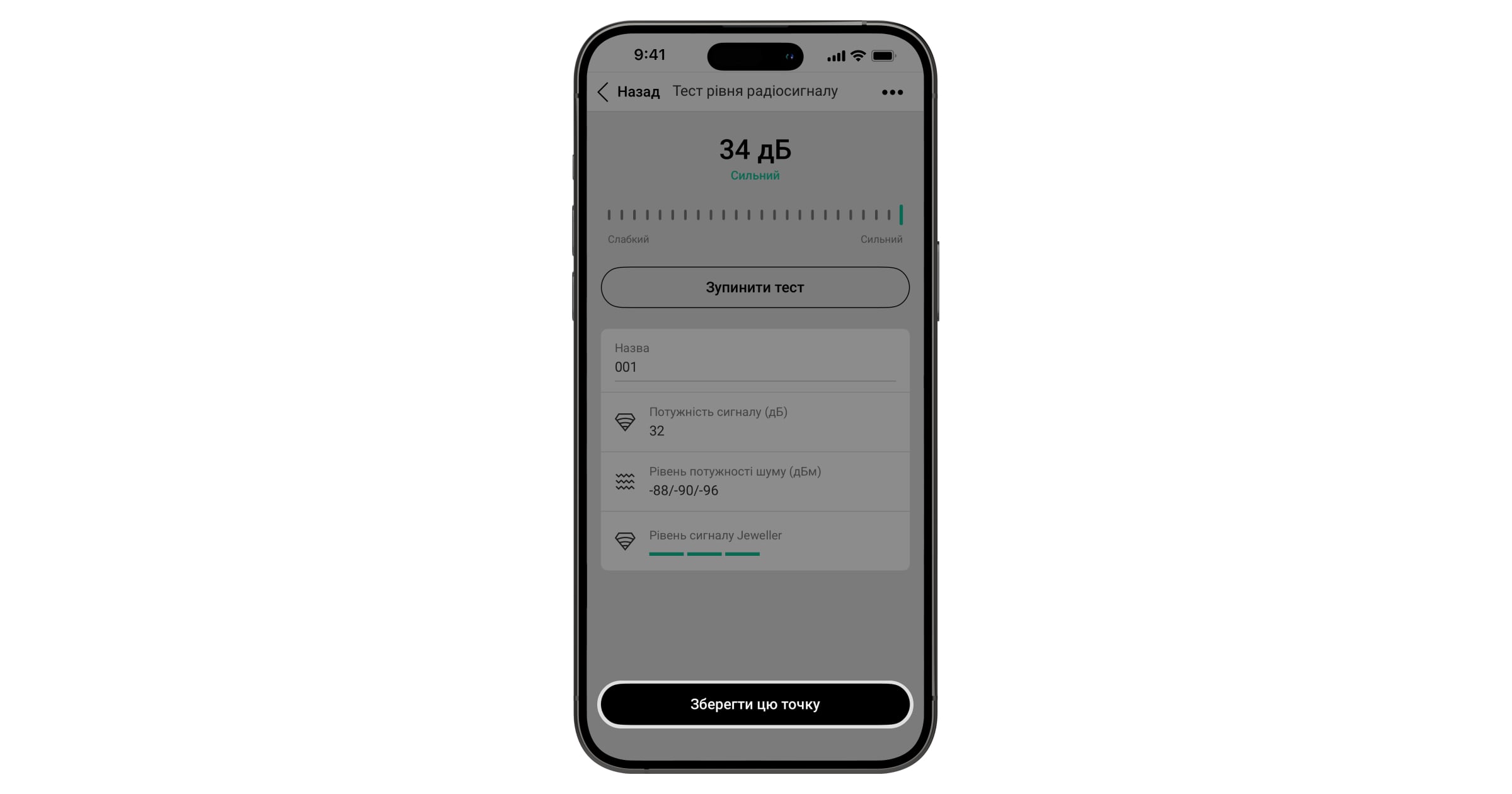

Натисніть Зберегти цю точку, щоб зафіксувати результат для поточного місця встановлення. За потреби перемістіть пристрій і повторіть цей крок.
Натисніть Зупинити тест.

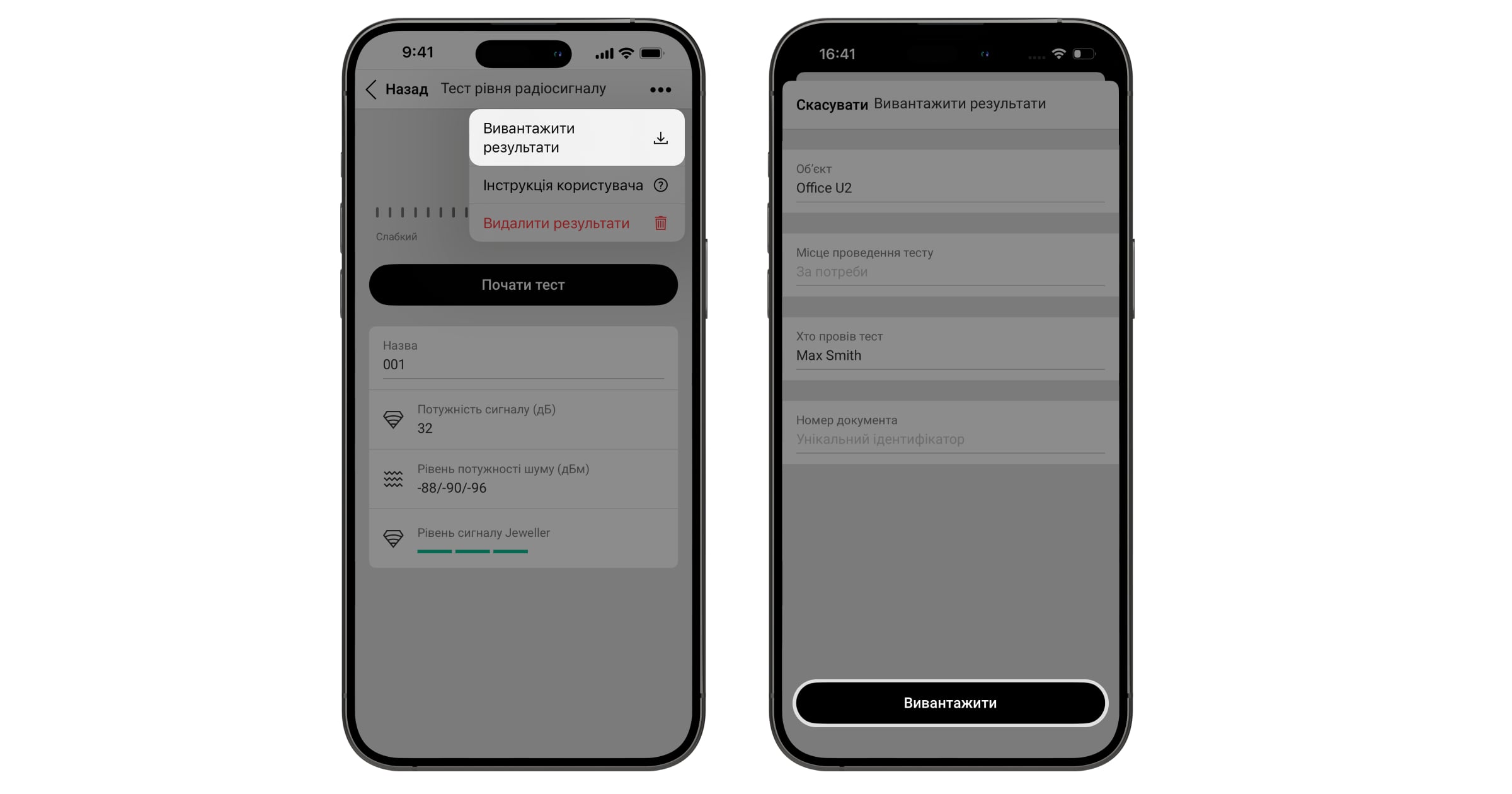

Натисніть іконку , а потім — Вивантажити результати.
Введіть назву обʼєкта та додаткову інформацію, а потім натисніть Вивантажити. Виберіть спосіб вивантаження файлу.
