УкраїнаУсі розміщені на об’єкті пожежні датчики Ajax для житлових приміщень одночасно вмикають вбудовані сирени, щойно один із них зафіксував тривогу. Залежно від типу датчика, він може підтримувати одну або дві системи синхронної тривоги: основну (через хаб Ajax) та резервну (від датчика до датчика).
Пожежні датчики FireProtect 2 з версією прошивки 5.59.2.ХХ і новішою підтримують обидві системи оповіщення, які працюють паралельно під час використання хаба. У разі небезпеки хаб отримує тривогу від датчика-ініціатора й активує основну систему синхронної тривоги. Вбудовані сирени всіх пожежних датчиків уже через 20 секунд синхронно сповіщають про пожежу. Уся інформація миттєво доступна в застосунку Ajax: локація датчика-ініціатора, тип і час пожежної тривоги. Водночас датчик активує резервну систему, напряму надсилаючи тривогу іншим датчикам. Навіть якщо звʼязок із хабом втрачено, синхронна тривога активується впродовж хвилини. Також резервну систему синхронної тривоги можна налаштувати без хаба, використовуючи лише пожежні датчики.
Функція синхронної тривоги пожежних датчиків працює тільки з хабом для датчиків, які сертифіковані відповідно до вимог стандартів UL/ULC.
Резервну систему синхронної тривоги підтримують хаби з версією прошивки OS Malevich 2.19 і новішою. Hub (4G) Jeweller повинен мати версію прошивки OS Malevich 2.28 або новішу версію.
Інші пожежні датчики Ajax для житлових приміщень підтримують лише основну систему синхронної тривоги. Датчики FireProtect 2, які працюють від батарей, активують сирени протягом 20 секунд після надходження тривоги на хаб від датчика-ініціатора. Сирени датчиків FireProtect Jeweller і FireProtect Plus Jeweller активуються протягом заданого в налаштуваннях Jeweller або Jeweller/Fibra інтервалу опитування хаб–датчик, але не пізніше ніж через 60 секунд.
Основну систему синхронної тривоги підтримують датчики FireProtect Jeweller і FireProtect Plus Jeweller із версією прошивки 3.42 і новішою.
Датчики FireProtect 2 підтримують цю функцію з будь-якою версією прошивки.
Відповідно до європейських стандартів пожежної безпеки, у разі тривоги сирени всіх пожежних датчиків системи повинні вмикатися швидше ніж за хвилину. При цьому гучність оповіщення має становити щонайменше 85 дБ за 3 метри від джерела звуку. Під час пожежі така сирена здатна розбудити навіть людину, яка міцно спить.
Датчики FireProtect 2 мають різну звукову та світлодіодну індикацію типів тривог, щоб користувачам було легше їх відрізняти. Тому синхронна тривога датчиків FireProtect 2 відтворює саме той тип тривоги, яку зафіксував датчик-ініціатор. Натомість датчики FireProtect Jeweller і FireProtect Plus Jeweller сповіщають про всі типи тривог однаковим звуком.
З оновленням OS Malevich 2.12 користувачі мають змогу глушити тривоги пожежних датчиків в окремих групах, до яких мають доступ, при цьому не впливаючи на роботу датчиків у недоступних групах. Для Hub (4G) Jeweller ця функція доступна з версії OS Malevich 2.28 або новішої версії.
Основна система синхронної тривоги
Як працює
Один із пожежних датчиків Ajax фіксує тривогу на об’єкті.
Система запускає Затримку синхронної тривоги, якщо ця опція налаштована.

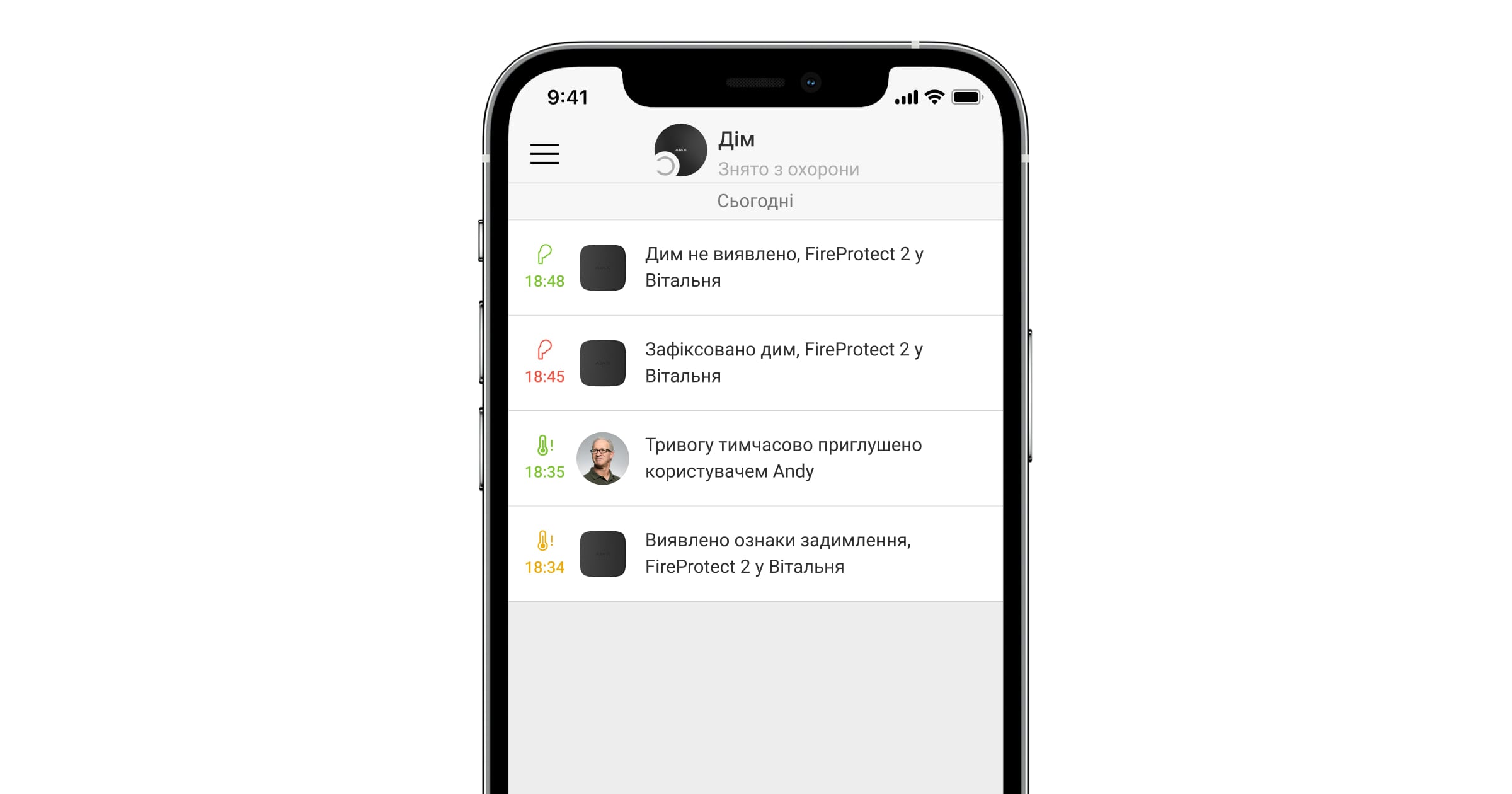

Коли час затримки минув, вбудована сирена датчика-ініціатора починає сигналізувати про тривогу. Користувачі отримують відповідні сповіщення, якщо вони налаштовані. Пульт охоронної компанії також отримує сповіщення про тривогу.
На об’єкті активуються встановлені окремі сирени Ajax, якщо ця опція ввімкнена в налаштуваннях датчика-ініціатора.
Коли в системі є тільки датчики FireProtect Jeweller і FireProtect Plus Jeweller, додатково запускається таймер підтвердження тривоги. Для цього в налаштуваннях хаба слід увімкнути опцію Перевірка тривоги за димом. Подію підтвердження тривоги буде надіслано на пульт охоронної компанії та користувачам. Синхронна тривога пожежних датчиків активується лише в одному з цих випадків:
Час Затримки синхронної тривоги минув, а датчик-ініціатор продовжує реєструвати тривогу.
Під час Затримки синхронної тривоги датчик-ініціатор реєструє тривогу іншого типу. Наприклад, після виявлення диму зафіксовано тривогу за температурою.
Під час Затримки синхронної тривоги пожежу зафіксував інший датчик у системі.
Як налаштувати
Лише адміністратор або PRO з доступом до налаштувань системи можуть налаштовувати основну синхронну тривогу пожежних датчиків.
Відкрийте застосунок Ajax.
Виберіть потрібний простір.
Перейдіть на вкладку Пристрої
.
Виберіть хаб у переліку пристроїв.
Перейдіть до налаштувань хаба, натиснувши іконку
icon.
Перейдіть до налаштувань Сервісні.
Перейдіть до меню Налаштування пожежних датчиків.
Активуйте опцію Синхронна тривога пожежних датчиків.
Якщо необхідно, налаштуйте Затримку синхронної тривоги. Опція дає змогу відкласти поширення синхронної тривоги на заданий проміжок часу. Затримку можна налаштувати від 0 до 5 хвилин із кроком 1 хвилина.
Якщо в системі є датчики FireProtect Jeweller і FireProtect Plus Jeweller та ввімкнено опцію синхронної тривоги, неможливо встановити інтервал опитування хаб–датчик (меню Jeweller або Jeweller/Fibra в налаштуваннях хаба) більше ніж 48 секунд.
Натисніть Назад, щоб зберегти зміни.
Резервна система синхронної тривоги
Як працює
Резервну систему синхронної тривоги підтримують хаби з версією прошивки OS Malevich 2.19 і новішою ¹ та датчики FireProtect 2 з версією прошивки 5.59.2.ХХ і новішою.
¹ Hub (4G) Jeweller повинен мати версію прошивки OS Malevich 2.28 або новішу версію, щоб підтримувати резервну систему синхронної тривоги.
Функція синхронної тривоги пожежних датчиків працює тільки з хабом для датчиків, які сертифіковані відповідно до вимог стандартів UL/ULC.
Налаштуйте резервну синхронну тривогу, щоб ваша система відповідала стандартам EN 14604, EN 50291, BS 5446-2 та AS3786:2014.
Резервну систему синхронної тривоги можна налаштувати для датчиків, доданих на хаб, і датчиків, які працюють без хаба. Тривога активується датчиком-ініціатором і розповсюджується на інші датчики впродовж хвилини, навіть якщо звʼязок із хабом було втрачено. У системі з хабом резервна система синхронної тривоги працює паралельно з основною.
Для налаштування й активації резервної системи синхронної тривоги кількість датчиків не має перевищувати 50.
У разі виникнення тривоги в мережі датчиків без хаба користувачі не отримають сповіщення в застосунках Ajax. Про пожежу проінформує лише звукова та світлодіодна індикація датчиків. Якщо ж резервна система синхронної тривоги активується в системі з хабом, який втратив звʼязок із датчиками, користувачі отримають відповідні сповіщення в застосунках, коли хаб буде знову в мережі.
Як налаштувати мережу без хаба
Для налаштування синхронної пожежної тривоги без хаба пожежний датчик має бути ввімкненим і не приписаним до жодного хаба.
Почекайте приблизно 20 с після увімкнення датчика перед налаштуванням мережі без хаба.
Переведіть датчик у режим синхронізації з іншими датчиками. Для цього тричі короткочасно натисніть кнопку живлення на ввімкненому датчику. Протягом 10 с датчик визначить роль, призначену йому під час синхронізації: той, що керує (master), чи той, яким керують (slave). Індикація датчика відрізнятиметься залежно від вибраної ролі.
Максимальна відстань між датчиками в режимі синхронізації за відсутності перешкод — до 2000 метрів.
Повторіть крок 1, щоб додати до мережі решту пожежних датчиків. Якщо пристрій раніше вже був доданий до іншої мережі без хаба, він приєднається до нової.
Максимальна кількість датчиків в одній мережі — до 50 (включно з master-датчиком).
Завершіть режим синхронізації, тричі натиснувши кнопку живлення master-датчика.Додати новий датчик до мережі можна в будь-який момент. Для цього виберіть один датчик із мережі та повторіть кроки 1–3.
Проведіть Тест зони покриття створеної мережі, щоб визначити, чи всі датчики відреагують на тривогу. Для цього виберіть будь-який датчик із мережі та натисніть кнопку Тест/Глушіння. Датчик спочатку запустить тестування своєї працездатності, а потім — створеної мережі. Датчики мережі мають повторити звукову та світлодіодну індикацію датчика-ініціатора та повернутись у стандартний режим роботи.
Тест мережі не буде проведений, якщо в датчика-ініціатора не працює один із його сенсорів. Для коректної роботи мережі:
видаліть із мережі несправний датчик;
за потреби додайте новий справний датчик до мережі;
повторно запустіть тестування.
Як видалити датчик із мережі
Щоб скинути налаштування будь-якого датчика та видалити його з мережі одночасно, натисніть та утримуйте протягом 10 с кнопки Тест/Глушіння та живлення.
Коли пожежний датчик додається на хаб, його налаштування скидаються і він видаляється з мережі без хаба (якщо був доданий раніше).
Якщо всі датчики з мережі додати на хаб, основну та резервну системи синхронної тривоги потрібно буде активувати в сервісних налаштуваннях хаба.
Як налаштувати мережу через хаб
Лише адміністратор або PRO з доступом до налаштувань системи можуть налаштовувати резервну систему синхронної тривоги пожежних датчиків.
Відкрийте застосунок Ajax і виберіть потрібний простір.
Перейдіть на вкладку Пристрої
Виберіть хаб у переліку пристроїв.
Перейдіть до налаштувань хаба, натиснувши іконку
Перейдіть до налаштувань Сервісні.
Перейдіть до меню Налаштування пожежних датчиків.
Активуйте опцію Синхронна тривога пожежних датчиків.
Якщо необхідно, налаштуйте Затримку синхронної тривоги. Опція дає змогу відкласти поширення синхронної тривоги на заданий проміжок часу. Затримку можна налаштувати від 0 до 5 хвилин із кроком 1 хвилина.
Активуйте опцію Резервний канал синхронної тривоги, якщо втрачено звʼязок з хабом.
Якщо в систему додано понад 50 пожежних датчиків, ви не зможете активувати резервну синхронну тривогу. Для цього необхідно видалити зайві датчики з хаба.
У випадку якщо деякі з пожежних датчиків на хабі не підтримують резервну систему синхронної тривоги, ви отримаєте відповідне сповіщення з їх переліком.
Проведіть Тест зони покриття, щоб визначити, чи всі датчики відреагують на тривогу в разі втрати звʼязку з хабом. У переліку пожежних датчиків виберіть тестового ініціатора тривоги та натисніть Почати. Якщо деякі пожежні датчики не відповідали під час тестування, на екрані з’являться назви цих датчиків, і тест можна буде провести повторно.
Тест зони покриття не почнеться, у разі якщо:
на хаб додано менше ніж два пожежні датчики, які підтримують резервну систему синхронної тривоги;
деякі датчики знаходяться поза мережею чи примусово вимкнені;
у системі виникла пожежна тривога.
Після налаштування резервної системи синхронної тривоги ви не зможете додати на хаб більше ніж 50 пожежних датчиків. Для цього спочатку потрібно вимкнути опцію резервної синхронної тривоги в налаштуваннях хаба.
Усі налаштування резервної системи синхронної тривоги скидаються, якщо виконати одну з дій:
вимкнути опцію Синхронна тривога пожежних датчиків;
вимкнути опцію Резервний канал синхронної тривоги, якщо втрачено звʼязок з хабом;
натиснути й утримувати протягом 10 с кнопки Тест/Глушіння та живлення.
Останній варіант скидання налаштувань можливий лише за відсутністю звʼязку між хабом і датчиком. При цьому датчик видаляється з хаба. Видалити датчик із переліку пристроїв хаба можна вручну в застосунках Ajax.
Як приглушити синхронну тривогу
Основну та резервну синхронні тривоги датчиків, які працюють через хаб, можна приглушити в кілька способів:

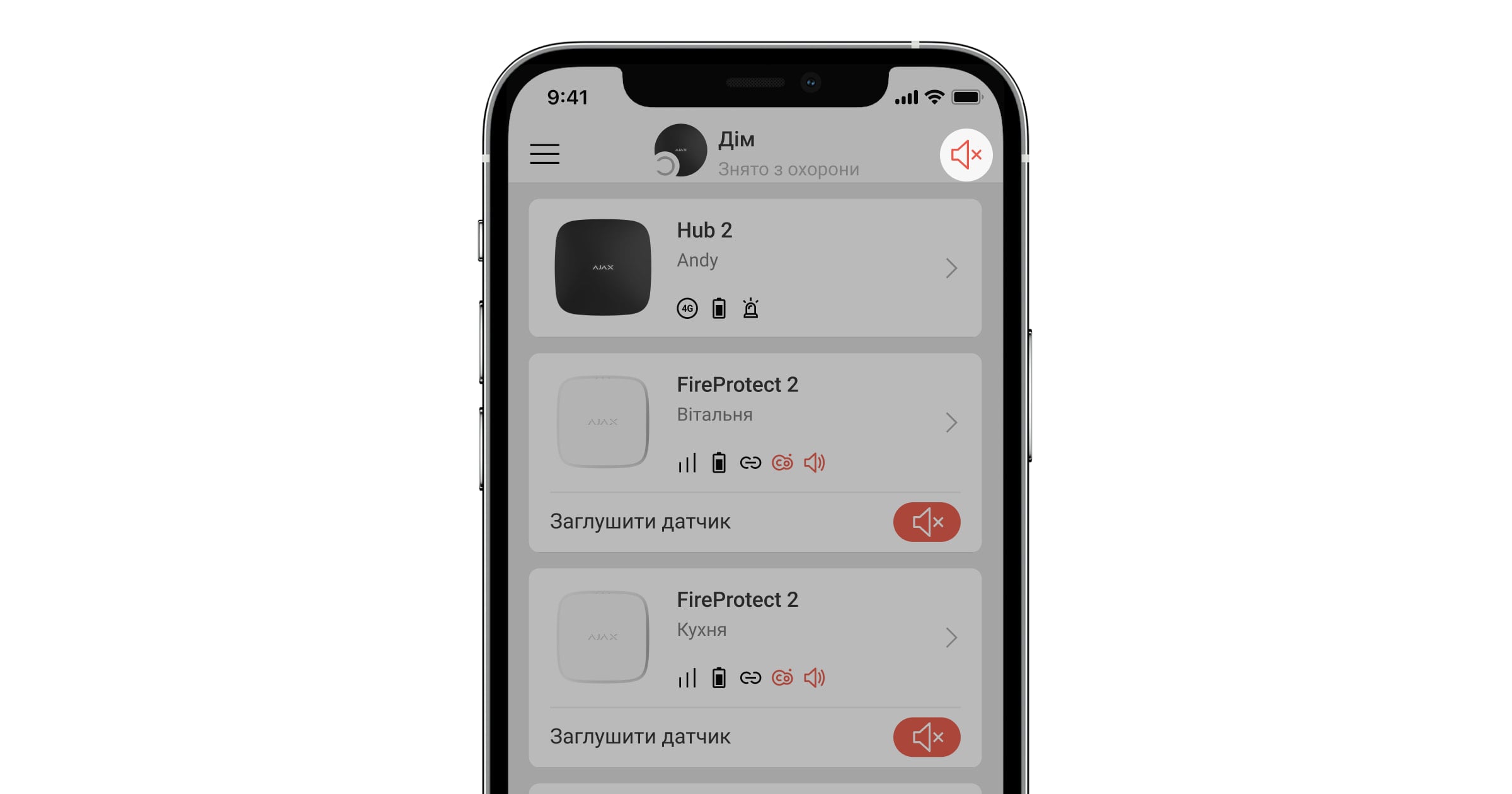

У застосунках Ajax.
Цей спосіб глушіння недоступний для датчиків, сертифікованих за стандартами UL/ULC.
Натиснути кнопку «Функція» клавіатурах Ajax, якщо кнопка працює в режимі глушіння синхронної пожежної тривоги.

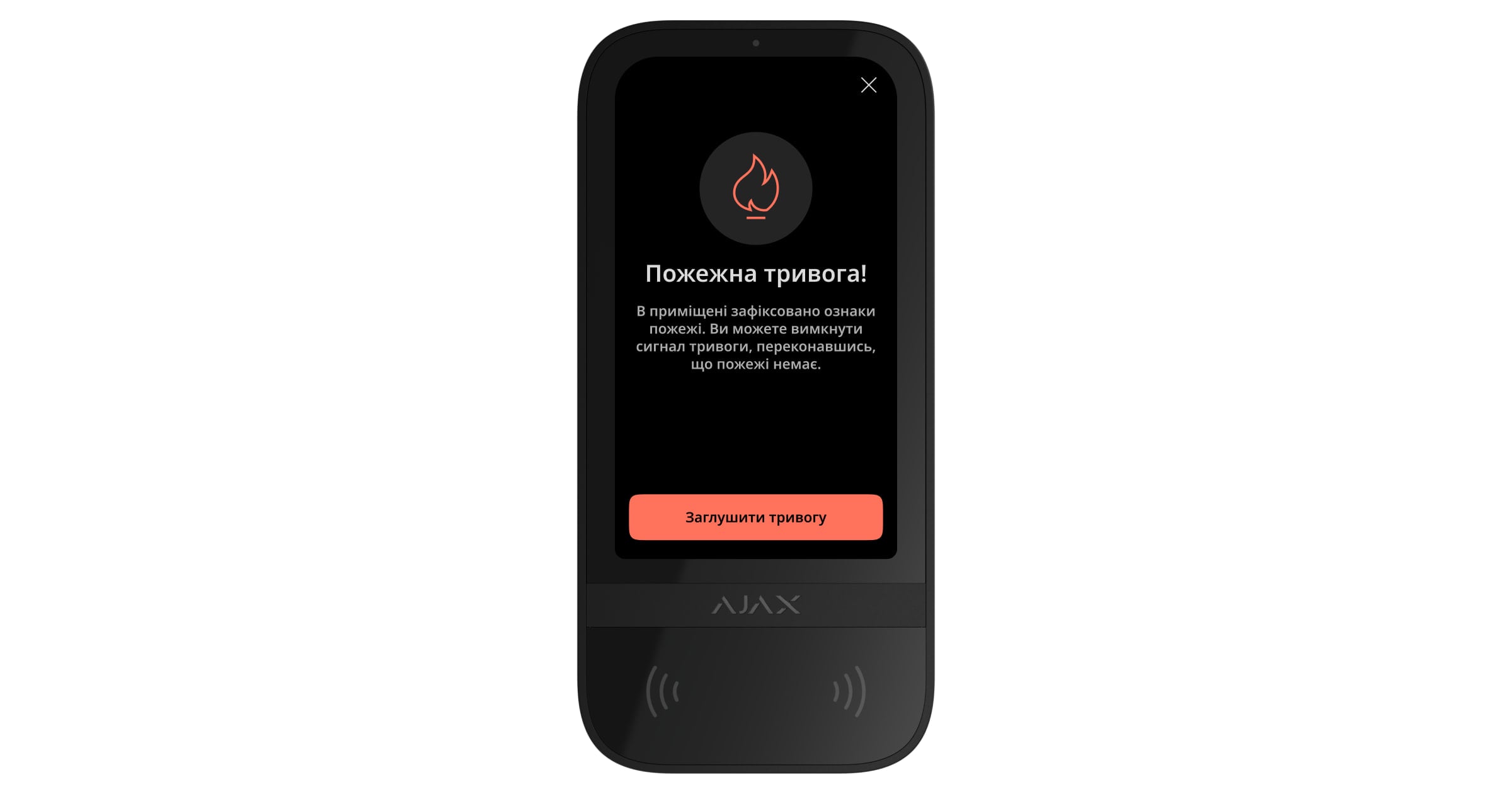

Натиснути кнопку глушіння на екрані KeyPad TouchScreen Jeweller або Superior KeyPad TouchScreen Fibra, якщо в них активовано режим глушіння пожежної тривоги.
Натиснути Button Jeweller, якщо кнопка працює в режимі глушіння синхронної пожежної тривоги.
Натиснути кнопку Тест/Глушіння датчика-ініціатора.
Кнопка Тест/Глушіння датчиків FireProtect 2 — механічна, тому для глушіння синхронної тривоги достатньо натиснути на центральну частину передньої панелі датчика рукою або придатним для цього предметом. Наприклад, ручкою швабри.
У датчиків FireProtect Jeweller і FireProtect Plus Jeweller ця кнопка — сенсорна. Для глушіння синхронної тривоги потрібно на 3 секунди затиснути логотип Ajax на передній панелі датчика.
Усунути причину пожежної тривоги. У цьому випадку тривога глушиться автоматично.
Якщо хаб втратив звʼязок із датчиком-ініціатором і розповсюдилася резервна синхронна тривога, користувачі системи зможуть приглушити решту датчиків, окрім ініціатора, за допомогою кнопки Button Jeweller, клавіатур або застосунків Ajax.
Неможливо приглушити тривогу пожежних датчиків, сертифікованих за стандартами UL/ULC, якщо концентрація диму в приміщенні досягла критичного рівня.
Синхронну тривогу датчиків, які працюють без хаба, можна приглушити в такий спосіб:
Натиснути кнопку Тест/Глушіння датчика-ініціатора. Відрізнити його від інших датчиків можна за світлодіодною індикацією: червоний світлодіод постійно світитиметься. На інших датчиках світлодіодна індикація буде відсутня. Після приглушення тривоги червоний світлодіод датчика-ініціатора блискатиме кожні 4 секунди.
Усунути причину пожежної тривоги. У цьому випадку датчики автоматично перестануть сигналізувати про тривогу.
Якщо звʼязок із датчиком-ініціатором втрачено, інші датчики перестануть відтворювати сигнал тривоги ініціатора протягом 5 хв.
Основну та резервну синхронні тривоги можна приглушити на 10 хв ². Проте синхронна тривога може знову активуватися раніше, ніж сплинуть 10 хв ², якщо:
датчик-ініціатор зафіксує тривогу іншого типу (наприклад, тривогу за температурою);
інший пожежний датчик на обʼєкті зафіксує тривогу.
² 5 хв для датчиків, сертифікованих за стандартами UL/ULC.
