الوحدة 12V PSU للوحة التحكم Hub 2 هي وحدة إمداد بالطاقة، تصل لوحات التحكم Hub 2 بمصادر تيار بقدرة 12 فولت تيار مستمر. وهي عبارة عن لوحة إلكترونية، إذ تحل محل وحدة الإمداد بالطاقة العادية التي تعمل بقدرة 110/230 فولت في هيكل الجهاز.
التثبيت
ينبغي ألا يتم تثبيت الوحدة 12V PSU للوحة التحكم Hub 2 إلا بمعرفة فني مؤهل.
قبل تثبيت وحدة الإمداد بالطاقة، تأكد من فصل الجهاز من منبع التيار.
عند تثبيت الوحدة 12V PSU للوحة التحكم Hub 2، اتبع قواعد السلامة الكهربائية العامة، وكذلك متطلبات القوانين التنظيمية للسلامة الكهربائية. وتجنب مطلقًا محاولة فك الجهاز عندما يكون متصلاً بالتيار!
عملية التثبيت:
أزِل البراغي واخلع الجهاز من لوحة التركيب SmartBracket، مع السحب لأسفل بقوة.
أوقِف تشغيل الجهاز بالضغط على زر التشغيل مع الاستمرار لمدة ثانيتين.
افصِل الطاقة وكبلات إيثرنت.
انتظِر لمدة 5 دقائق حتى تفرغ شحنة المكثفات.
أزِل البراغي الأربعة التي تثبت الغطاء الخلفي واخلعه.
أزِل البراغي التي تثبت اللوحات بهيكل الجهاز.
أزِل كلتا اللوحتين بحرص، مع إبقائهما في اللوحة نفسها وعدم فصلهما. يوجد موصل بين اللوحتين: لا تكسره.
افصِل وحدة الإمداد بالطاقة (اللوحة الصغيرة) من اللوحة الرئيسية.

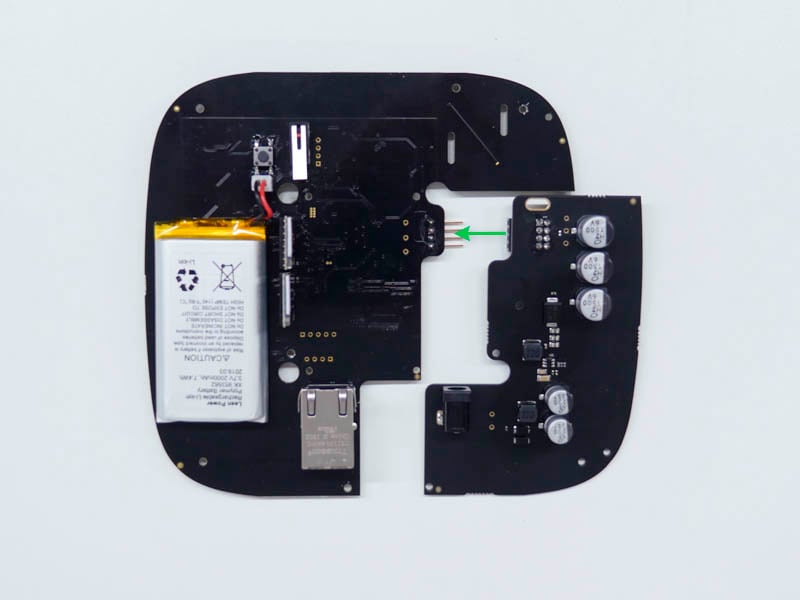

قم بتوصيل الوحدة 12V PSU للوحة التحكم Hub 2 باللوحة الرئيسية باستخدام موصل بثماني سنون بينهما. تجنب ليّ الهوائيات أو ثنيها أثناء استبدال اللوحة: فمن الممكن أن يتسبب هذا في حدوث خلل بعمل الجهاز.
يُرجى ملاحظة أنه: ينبغي توصيل ملامسات اللوحة بالصف السفلي للموصل (الأقرب إلى اللوحة). وعند التوصيل بشكل صحيح، تكون اللوحتان على نفس المستوى.
أعِد تجميع اللوحتين وهيكل الجهاز ثم اربط البراغي.
تأكد من أن البطارية وكبليها غير مثبتين. وتقف اللوحتان، عندما تكونان مركبتين بشكل صحيح، ثابتتين على جميع النتوءات دون ترنح. ومع إمساك اللوحتين معًا مع الغطاء الخلفي، اقلب الجهاز. ينبغي أن تتطابق وتتلاءم فتحة بطاقة SIM ومقبسا الطاقة وإيثرنت بدقة مع المقابس المقابلة، وينبغي ألا يكون زر التشغيل عالقًا. وينبغي تغيير المعلومات الخاصة بفولتية الدخل على جسم الجهاز لتجنب أي خطأ في توصيلات الطاقة في المستقبل. استخدم الملصق الخاص المرفق مع التعليمات.
قم بتوصيل الطاقة (وكابل إيثرنت) بالمقابس المناسبة.
قم بتشغيل مصدر الطاقة بقدرة 12 فولت.
لا تقم بتوصيل كابل الطاقة بفولتية تتجاوز فولتية الدخل المقبولة.
شغِّل الجهاز بالضغط على زر التشغيل لمدة ثانيتين.
أغلِق لوحة التركيب SmartBracket وثبتها.
شغِّل الجهاز، وانتظِر حتى يكتمل تحميل النظام، وتحقق من حالة الطاقة الخارجية في تطبيق Ajax. وإذا لم تجد طاقة، وكنت تستخدم مهايئ أطراف، فتحقق من أقطاب الأسلاك المتصلة. وإذا لم تجد طاقة حتى بعد إعادة التوصيل، يُرجى الاتصال حينئذٍ بخدمة الدعم.
الصيانة
لا يحتاج الجهاز إلى صيانة فنية.
المواصفات الفنية
فولتية الدخل | 8-20 فولت تيار مستمر |
فولتية الخرج | 4.8 فولت تيار مستمر ± 3% |
فولتية التشغيل | 8 فولت تيار مستمر ± 2.5% |
فولتية إيقاف التشغيل | 6.9-7.5 فولت (حسب الحمل) |
الحد الأقصى لتيار الدخل |
|
الحد الأقصى لتيار الخرج | 1.5 أمبير |
التوصيل بمنبع التيار الكهربائي | المقبس: 6.5 × 2 مم |
الأبعاد | 98 × 70 × 17 مم |
الوزن | 28 جم |
عمر الخدمة | 10 سنوات |
المجموعة الكاملة
الوحدة Ajax 12V PSU للوحة التحكم Hub 2
مهايئ أطراف
دليل البدء السريع
الضمان
يسري ضمان منتجات شركة AJAX SYSTEMS MANUFACTURING ذات المسؤولية المحدودة لمدة عامين بعد الشراء.
إذا لم يعمل الجهاز بشكل صحيح، يُرجى الاتصال “بخدمة الدعم” أولاً. ففي نصف الحالات، يمكن حل المشاكل الفنية عن بُعد!
الدعم الفني: support@ajax.systems
