وحدة الإمداد بالطاقة 6V PSU للوحة التحكم Hub 2/Hub 2 Plus هي وحدة إمداد بالطاقة، تصل لوحتي التحكم Hub 2 وHub 2 Plus بمصادر تيار مستمر بقدرة تتراوح ما بين 6 و12 فولت. وهي عبارة عن لوحة إلكترونية، إذ تحل محل وحدة الإمداد بالطاقة العادية التي تعمل بقدرة 110/230 فولت في هيكل الجهاز.
التثبيت
ينبغي تثبيت وحدة الإمداد بالطاقة 6V PSU للوحة التحكم Hub 2/Hub 2 Plus بواسطة فني كهرباء مؤهل.
قبل تثبيت وحدة الإمداد بالطاقة، تأكد من فصل الجهاز من منبع التيار.
عند تثبيت وحدة الإمداد بالطاقة 6V PSU للوحة التحكم Hub 2/Hub 2 Plus، اتبع قواعد السلامة الكهربائية العامة، وكذلك متطلبات القوانين التنظيمية للسلامة الكهربائية. وتجنب مطلقًا محاولة فك الجهاز عندما يكون متصلاً بالتيار!
ما الفرق بين وحدة 6V PSU ووحدة 12V PSU
عملية التثبيت:

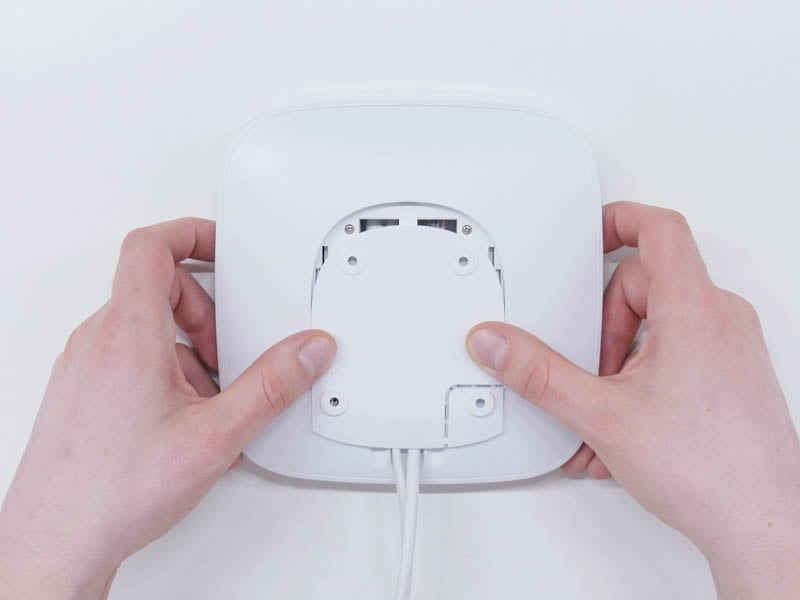

أزِل البراغي واخلع الجهاز من لوحة التركيب SmartBracket، مع السحب لأسفل بقوة.
أوقِف تشغيل الجهاز بالضغط على زر التشغيل لمدة ثانيتين.
افصِل كابل الطاقة وكابل إيثرنت.
انتظِر لمدة 5 دقائق حتى تفرغ شحنة المكثفات.

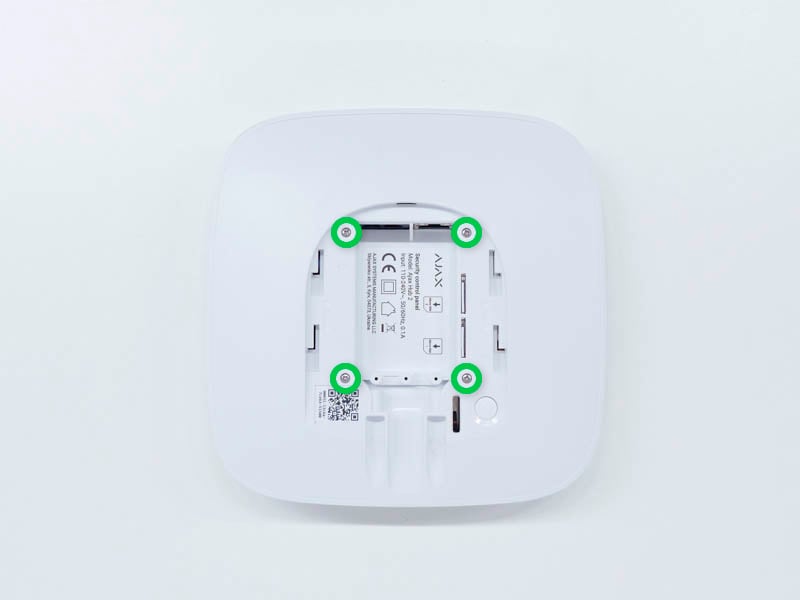

أزِل البراغي الأربعة التي تثبت الغطاء الخلفي واخلعه.

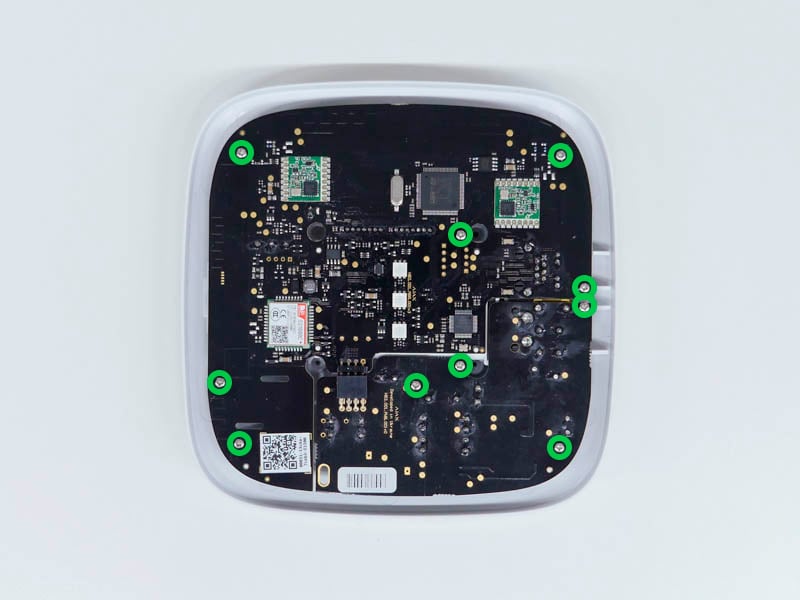

أزِل البراغي التي تثبت اللوحات بهيكل الجهاز.
أزِل كلتا اللوحتين بحرص، مع إبقائهما في اللوحة نفسها وعدم فصلهما. يوجد موصل بين اللوحتين: لا تكسره.

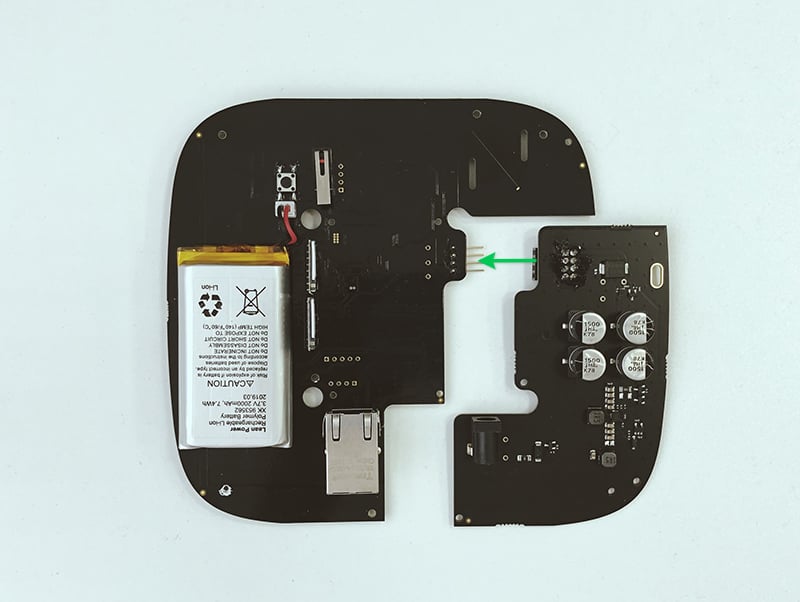

افصِل وحدة الإمداد بالطاقة (اللوحة الصغيرة) من اللوحة الرئيسية.

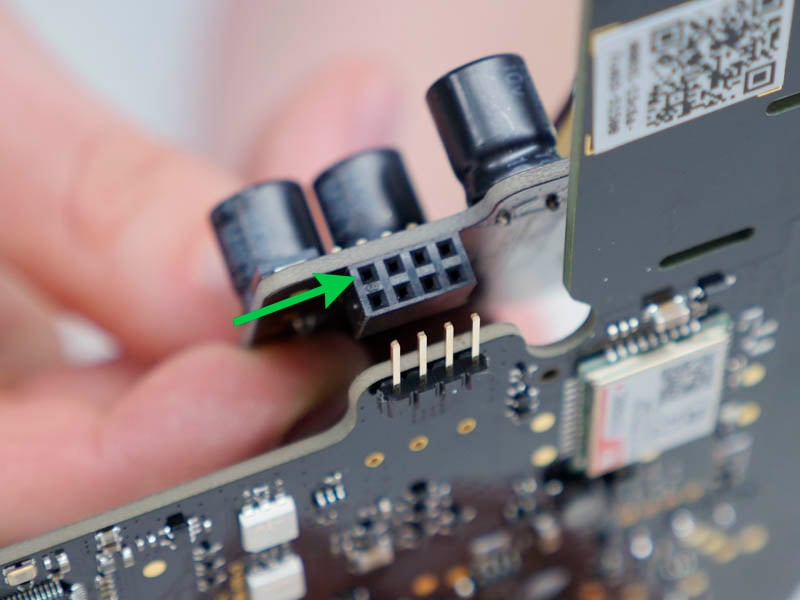

قم بتوصيل وحدة الإمداد بالطاقة 6V PSU للوحة التحكم Hub 2/Hub 2 Plus باللوحة الرئيسية باستخدام موصل بثماني سنون بينهما. تجنب ليّ الهوائيات أو ثنيها أثناء استبدال اللوحة: فمن الممكن أن يتسبب هذا في حدوث خلل بعمل الجهاز.
يُرجى الملاحظة أنه: ينبغي توصيل ملامسات اللوحة بالصف السفلي للموصل (الأقرب إلى اللوحة). وعند التوصيل بشكل صحيح، تكون اللوحتان على نفس المستوى.

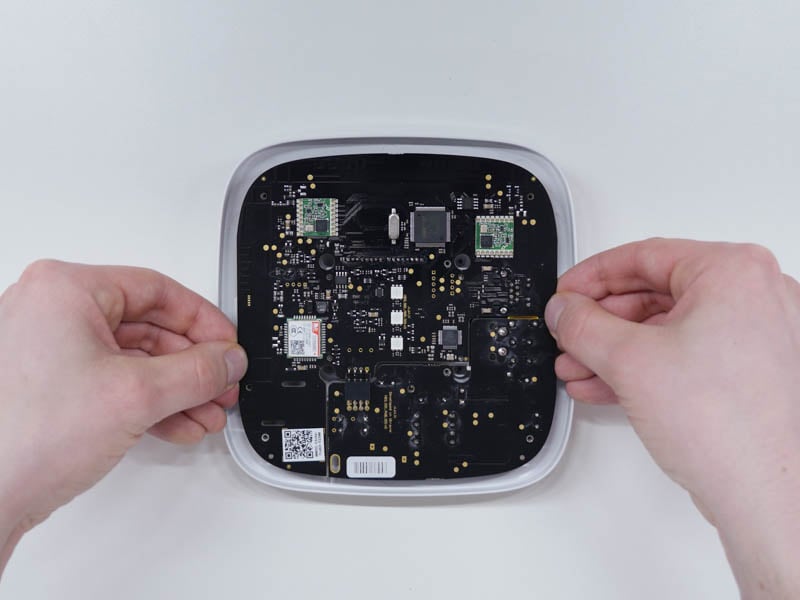

أعِد تجميع اللوحتين وهيكل الجهاز ثم اربط البراغي.
تأكد من أن البطارية وكابليها غير مثبتين. وتقف اللوحتان، عندما تكونان مركبتين بشكل صحيح، ثابتتين على جميع النتوءات دون أي تمايل. ومع إمساك اللوحتين معًا مع الغطاء الخلفي، اقلب الجهاز. ينبغي أن تتطابق فتحات بطاقة SIM ومقابس الطاقة وإيثرنت بدقة وأن تتلاءم مع المقابس المقابلة، وينبغي ألا يكون زر التشغيل عالقًا.
غيِّر معلومات فولتية الدخل على هيكل الجهاز لتجنب أي خطأ في توصيلات الطاقة في المستقبل. استخدِم الملصق الخاص المرفق مع التعليمات.

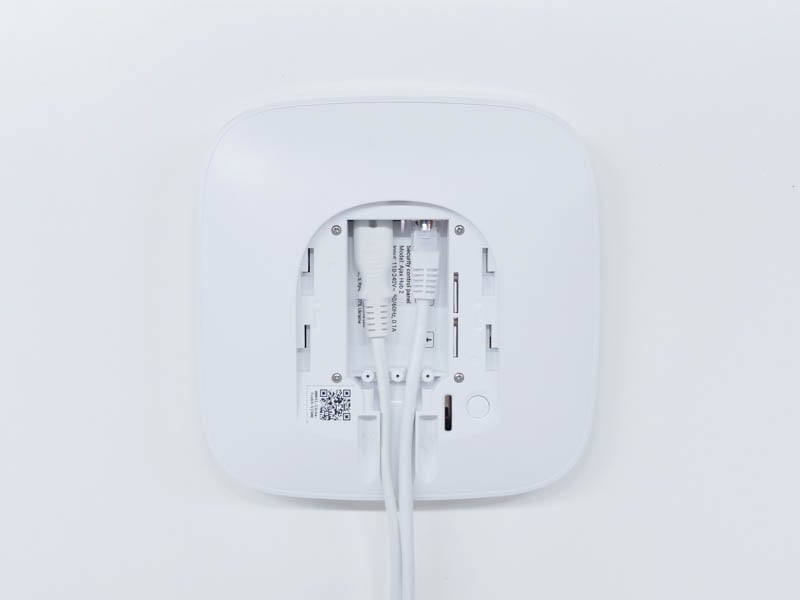

قم بتوصيل الطاقة (وكابل إيثرنت) بالمقابس المناسبة.
قم بتشغيل مصدر الطاقة بقدرة 6 فولت.
لا تقم بتوصيل كابل الطاقة بفولتية تتجاوز فولتية الدخل المقبولة.
شغِّل الجهاز بالضغط على زر التشغيل مع الاستمرار لمدة ثانيتين.
أغلِق لوحة التركيب SmartBracket وثبتها.
شغِّل الجهاز، وانتظِر حتى يكتمل تحميل النظام، وتحقق من حالة الطاقة الخارجية في تطبيق Ajax. وإذا لم تجد طاقة، وكنت تستخدم مهايئ أطراف، فتحقق من أقطاب الأسلاك المتصلة. وإذا لم تجد طاقة حتى بعد إعادة التوصيل، يُرجى الاتصال حينئذٍ بخدمة الدعم.
نوصي باستخدام بطاريات هواء زنك قلوية لتحقيق التشغيل الذاتي لمدة طويلة. وقبل توصيل بطارية مماثلة، تأكد من إزالة جميع الملصقات، ومن فتح الصمامات التي تغطي مدخل الهواء. وإن أمكن، فاترك الهواء يصل إلى البطارية لمدة ساعتين. سيؤدي هذا إلى بدء تفاعل كيميائي بداخلها ويضمن عملها بشكل جيد.
الصيانة
لن يحتاج هذا الجهاز إلى صيانة فنية.
المواصفات الفنية
التوافق | لوحة التحكم Hub 2 وHub 2 Plus |
فولتية الدخل | 4.2-10 فولت تيار مستمر |
فولتية الخرج | 4.8 فولت تيار مستمر ± 5% |
فولتية التشغيل | 4.2 فولت تيار مستمر ± 2.5% |
فولتية إيقاف التشغيل | 3-3.4 فولت (حسب الحمل) |
أقصى تيار دخل | 2.2 أمبير عند 4.2 فولت؛ 0.8 أمبير عند 10 فولت |
أقصى تيار خرج | 1.5 أمبير |
نطاق درجة الحرارة | من -10 درجات مئوية إلى +40 درجة مئوية |
الرطوبة | حتى 75% |
التوصيل بمنبع التيار الكهربائي | المقبس: 6.5 × 2 مم |
الأبعاد | 98 × 70 × 17 مم |
الوزن | 26 جم |
عمر الخدمة | 10 سنوات |
المجموعة الكاملة
وحدة الإمداد بالطاقة 6V PSU للوحة التحكم Hub 2/Hub 2 Plus
مهايئ أطراف
دليل البدء السريع
الضمان
يسري ضمان منتجات شركة AJAX SYSTEMS MANUFACTURING ذات المسؤولية المحدودة لمدة عامين بعد الشراء.
إذا لم يعمل الجهاز بشكل صحيح، يُرجى الاتصال “بخدمة الدعم” أولاً. ففي نصف الحالات، يمكن حل المشاكل الفنية عن بُعد!
الدعم الفني: support@ajax.systems
