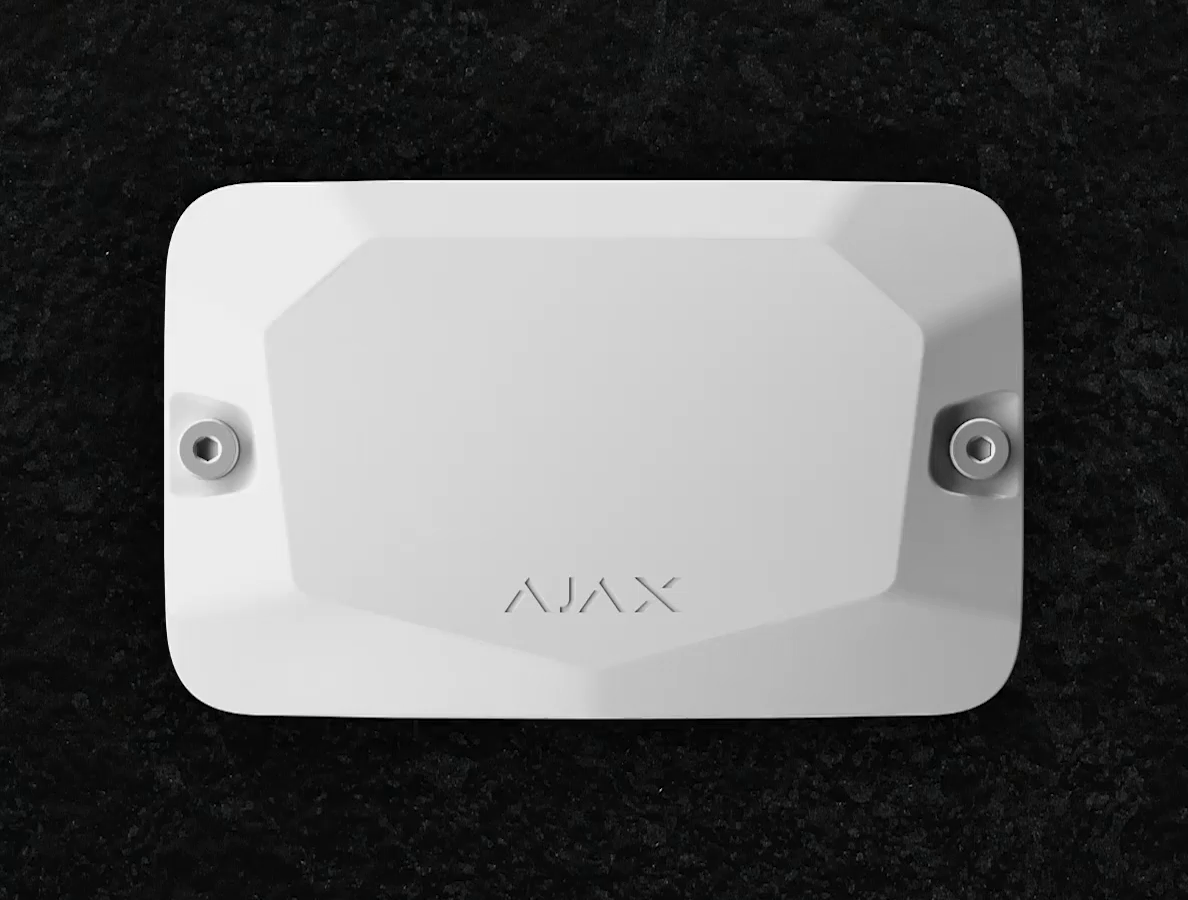

تمثّل Case علبة مُصمَّمة لتركيب جهاز أو أكثر من أجهزة Ajax المتوافقة. تتضمن المجموعة الكاملة لوحة الحماية من التلاعب لحماية الأجهزة من التخريب. تحتوي Case على أدوات تثبيت لتثبيت الكابلات وقنوات من أجل تنظيم الكابلات بسهولة. والعلبة مُصمّمة للاستخدام داخل المباني فقط.
تُنتج عدة إصدارات من Case. يحتوي كل طراز على عدد مختلف من الفتحات اعتمادًا على مجموعة الأجهزة:
Case A (106) — لجهاز واحد؛
Case B (175) — لما يصل إلى جهازين؛
Case C (260) — جهاز Ajax واحد وبطارية 7 أمبير/الساعة؛
Case D (430) — حتى 8 أجهزة وبطاريتان 18 أمبير/الساعة.
العناصر الوظيفية

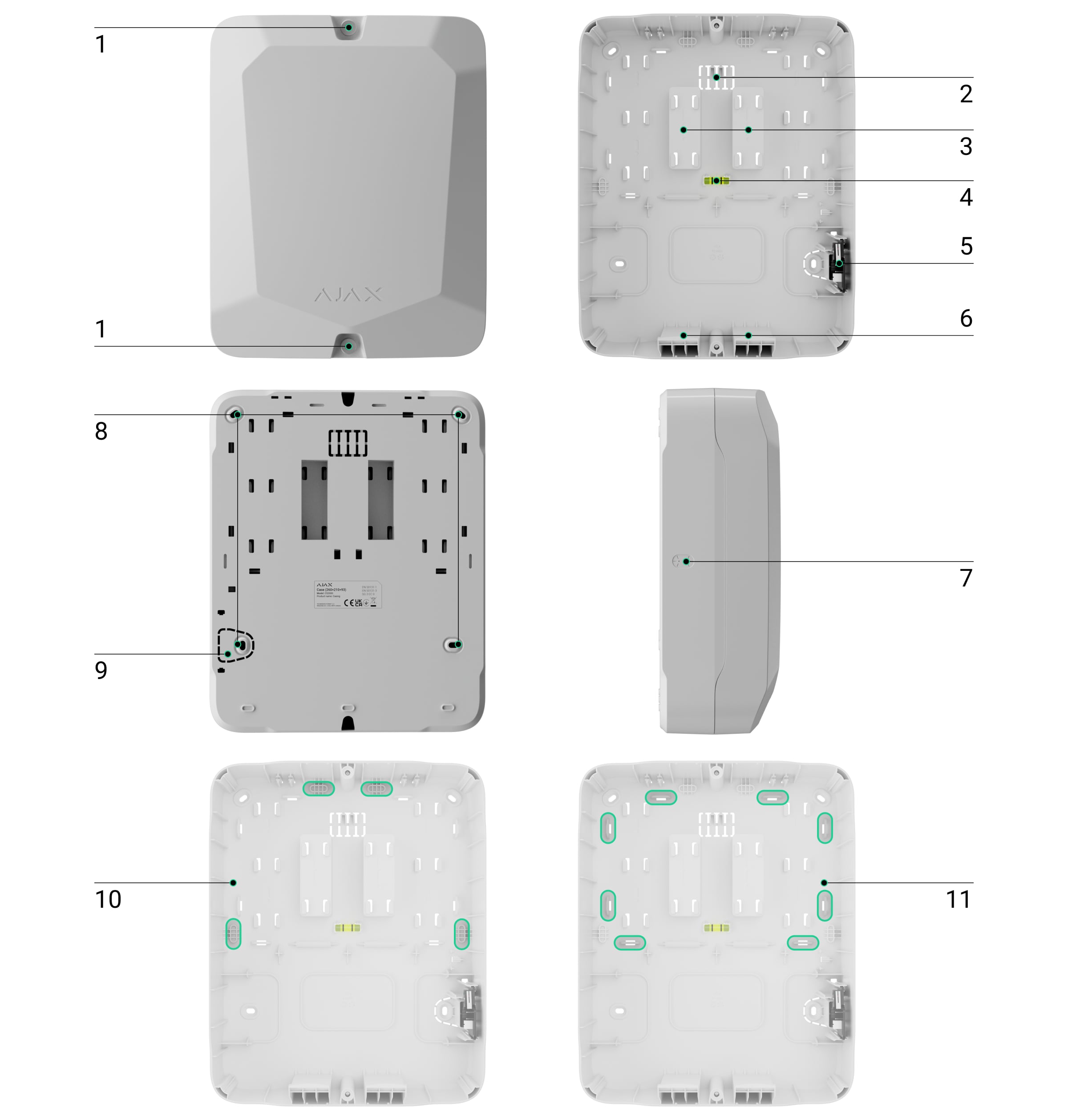

مسامير تثبيت لتثبيت غطاء العلبة. يمكن فك المسامير بالمفتاح السداسي المُرفق (بقُطر 4 ملليمتر).
ميزان ماء للتحقُّق من زاوية التعليق عند التركيب.
سدادات لحماية الجهاز أثناء الحفر.

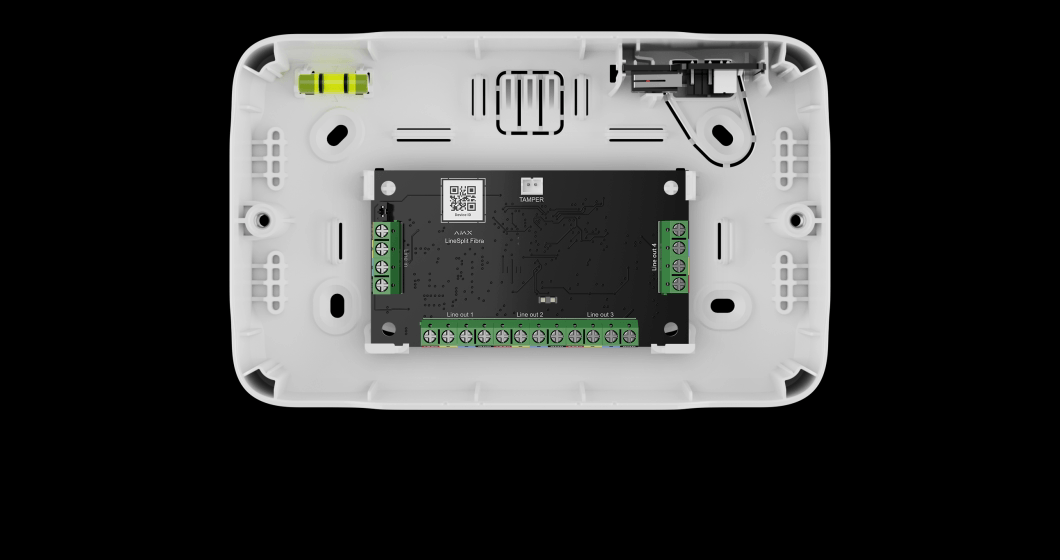

لوحة الحماية من التلاعب مع سلك لتوصيل جهاز Ajax.
مزالج لتعليق جهاز.
الجزء المثقوب في العلبة. لا تكسره. فهذا الجزء ضرورية لتحفيز زر الحماية من التلاعب عند أي محاولة لفصل العلبة عن السطح.
فتحات لتثبيت العلبة على السطح.
جزء مثقوب لتمرير الأسلاك.
أدوات تثبيت لتثبيت الكابلات باستخدام أربطة.
تجاويف لحفر الثقوب بسهولة.
مسامير تثبيت لتثبيت غطاء العلبة. يمكن فك المسامير بالمفتاح السداسي المُرفق (بقُطر 4 ملليمتر).
ميزان ماء للتحقُّق من زاوية التعليق عند التركيب.
لوحة الحماية من التلاعب مع سلك لتوصيل جهاز Ajax.
مزالج لتعليق الأجهزة.
أماكن لوضع لوحة الحماية من التلاعب.
تجاويف لحفر الثقوب بسهولة.
أجزاء مثقوبة لتمرير الأسلاك.
فتحات لتثبيت العلبة على السطح.
أجزاء مثقوبة في العلبة. لا تكسرها. فهذه الأجزاء ضرورية لتحفيز زر الحماية من التلاعب عند أي محاولة لفصل العلبة عن السطح.
سدادات لحماية الأجهزة أثناء الحفر.
أدوات تثبيت لتثبيت الكابلات باستخدام أربطة.

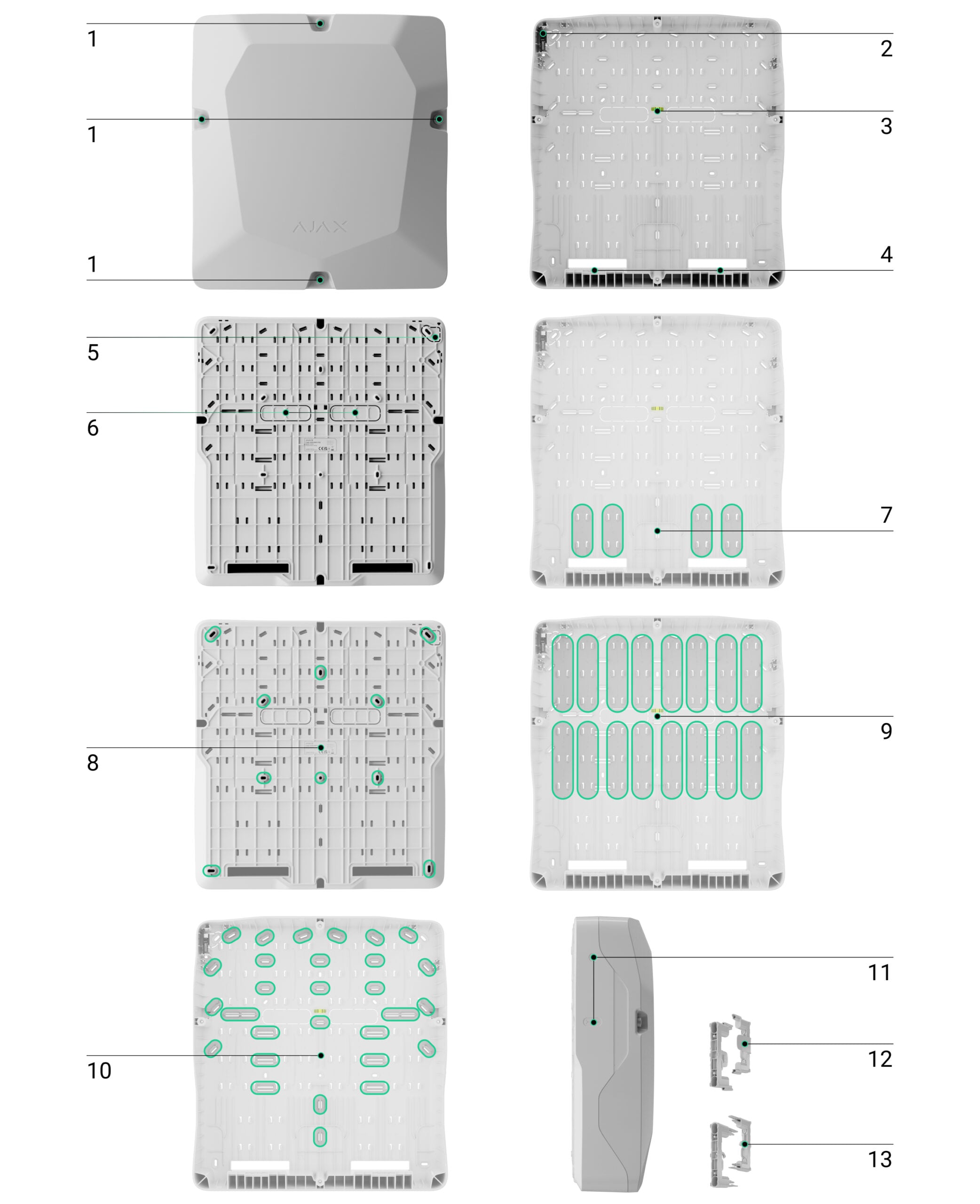

مسامير تثبيت لتثبيت غطاء العلبة. يمكن فك المسامير بالمفتاح السداسي المُرفق (بقُطر 4 ملليمتر).
جزء مثقوب لتمرير الأسلاك.
قضبان لتركيب Superior LineSupply Fibra.
ميزان ماء للتحقُّق من زاوية التعليق عند التركيب.
لوحة الحماية من التلاعب مع سلك لتوصيل وحدة.
حوامل للبطارية.
تجاويف لحفر الثقوب بسهولة.
فتحات لتثبيت العلبة على السطح.
الجزء المثقوب في العلبة. لا تكسره. فهذا الجزء ضرورية لتحفيز زر الحماية من التلاعب عند أي محاولة لفصل العلبة عن السطح.
سدادات لحماية الأجهزة أثناء الحفر.
أدوات تثبيت لتثبيت الكابلات باستخدام أربطة.
مسامير تثبيت لتثبيت غطاء العلبة. يمكن فك المسامير بالمفتاح السداسي المُرفق (بقُطر 4 ملليمتر).
لوحة الحماية من التلاعب مع سلك لتوصيل جهاز Ajax.
ميزان ماء للتحقُّق من زاوية التعليق عند التركيب.
حوامل للبطاريات.
الجزء المثقوب في العلبة. لا تكسره. فهذا الجزء ضرورية لتحفيز زر الحماية من التلاعب عند أي محاولة لفصل العلبة عن السطح.
أجزاء مثقوبة لتمرير الأسلاك.
قضبان لتركيب Superior LineSupply Fibra.
فتحات لتثبيت العلبة على السطح.
قضبان لتركيب Superior LineSupply Fibra والحوامل.
أدوات تثبيت لتثبيت الكابلات باستخدام أربطة.
تجاويف لحفر الثقوب بسهولة.
Module Holder (type B).
Module Holder (type A).
الأجهزة المتوافقة
يعتمد عدد الأجهزة في Case على أبعاد العلبة وتكوينها.
الأجهزة/العلب | Case A (106) | Case B (175) | Case C (260) | Case D (430) |
+ | + | – | + | |
+ | + | – | + | |
+ | + | – | + | |
– | – | + | + | |
– | – | + | + | |
– | – | – | + | |
بطارية 7 أمبير/الساعة | – | – | 1 | 2 |
بطارية 9 أمبير/الساعة | – | – | – | 2 |
بطارية 18 أمبير/الساعة | – | – | – | 2 |
*تركيب لوحة التحكُّم في Case D (430) لا يستوفي متطلبات Grade (EN 50131).
سيُتاح الإصدار المتوافق قريبًا.
العلبة | الأجهزة |
Case A (106) | واحد من أجهزة: |
العلبة | الأجهزة |
Case B (175) | اثنان من أجهزة: |
العلبة | الأجهزة |
Case C (260) | جهاز واحد:
|
العلبة | الأجهزة |
Case D (430) | يتوفر ستة عشر فتحة لتركيب للحوامل. ويمكنك تركيب الأجهزة التالية باستخدام الحوامل: لا يتطلب جهاز Superior LineSupply Fibra استخدام حوامل. وبدلاً من ذلك، ثبّت الجهاز في Case باستخدام القضبان. تتضمن بعض التكوينات المحتملة ما يلي:
|
الميزات الأساسية
تحتوي Case على مزالج لتركيب الأجهزة دون أدوات. اسحب المزلاج لإزالة الجهاز.
يُثبّت الجهاز بوضعين. يمكنك تدويره 180 درجة.
تحتوي العلبة على لوحة حماية من التلاعب. حيث تتصل بجهاز Ajax بسلك مُرفَق في المجموعة الكاملة. يكتشف زر الحماية من التلاعب محاولات فتح الغطاء أو فصل العلبة عن السطح. في حالة حدوث محاولة تخريب، سيتلقى المستخدمون ومركز المراقبة إشعارًا بتحفيز زر الحماية من التلاعب للجهاز.
تحتوي Case على أدوات تثبيت لتثبيت الكابلات بأربطة وقنوات لتوجيه الكابلات بسهولة. تحتوي العلبة على أجزاء مثقوبة لتمرير الكابلات عبر ظهر العلبة. توجد تجاويف لتوجيه المثقاب بشكل صحيح (عند الحاجة إلى حفر ثقوب وتمرير الكابلات على طول جانب العلبة، أو من أسفلها، أو أعلاها). أثناء الحفر، توضع الأداة على سدادات بلاستيكية، مما يضمن حماية الأجهزة الموجودة.
يمكن تدوير غطاء Case A (106) أو Case B (175) بمقدار 180 درجة أثناء التركيب.
ميزان الماء مُضاف للتحقُّق من زاوية ميل التعليق عند التركيب. وتضمن الفتحات الأوسع تركيب العلبة بشكل صحيح، حتى في حال حدوث أخطاء أثناء التركيب.
تحتوي Case C (260) وCase D (430) على حوامل للبطاريات في الجزء السفلي من العلبة لمنع إزاحتها عن طريق الخطأ. يُرفق شريط تثبيت لتثبيت البطارية في Case D (430).
تحتوي Case D (430). على ستة عشر فتحة للحوامل البلاستيكية لتركيب وحدات Fibra. يتوفر إصداران من الحوامل:
Module Holder (type A) لتركيب Superior LineSplit Fibra، وSuperior LineProtect Fibra، وSuperior MultiRelay Fibra؛
Module Holder (type B) — للوح Superior Hub Hybrid.
لا يتوافق تركيب لوحة التحكُّم في Case D (430) مع متطلبات Grade (EN 50131). وسيُتاح الإصدار المتوافق قريبًا.
توجد أربعة حوامل Module Holder (type A) في المجموعة الكاملة. تُباع الحوامل الإضافية وModule Holder (type B) على حدة.
لا يتطلب جهاز Superior LineSupply Fibra حوامل للتركيب.
اختيار موقع التركيب
يُنصح باختيار موقع التركيب حيث تكون Case مخفيةً عن أعين المتطفلين، في مخزن مثلاً. سيساعد هذا في تقليل احتمالية تخريب النظام. يُرجى ملاحظة أن الجهاز مُخصّص للتركيب في الداخل فقط.
ويجب أن يتوافق موقع تركيب Case مع التوصيات الخاصة لتعليق الأجهزة التي تُركّب باستخدام العلبة.
اتبع هذه التوصيات عند تصميم مشروع نظام Ajax لمنشأة. ويجب أن يصمّم النظام وينفّذه محترفون. قائمة الشركاء المعتمدين لشركة Ajax متاحة هنا.
محظورات تركيب Case
قد تتلف العلبة عند تركيبها في الأماكن التالية:
في الخارج.
داخل المباني حيث لا تتوافق درجة الحرارة والرطوبة مع معايير التشغيل.
التحضير لتركيب الأجهزة في Case
اختيار Case المناسبة
استخدم أداة تكوين Case للحصول على أفضل تنظيم لأجهزة Fibra الخاصة بك في العلبة.
تنظيم الكابلات
عند التحضير لتوجيه الكابلات، تحقّق من لوائح السلامة من الحرائق والسلامة الكهربائية في منطقتك. اتبع هذه المعايير واللوائح بدقة. تتوفر نصائح حول تنظيم الكابلات في هذه المقالة.
توجيه الكابلات
ننصحك بقراءة القسم اختيار موقع التركيب بعناية قبل التركيب. وتجنّب الخروج عن مشروع النظام. فقد يؤدي انتهاك قواعد التركيب الأساسية والتوصيات الواردة في هذا الدليل إلى التشغيل غير الصحيح وانقطاع الاتصال بالأجهزة المركّبة في Case.
تحضير الكابلات للتوصيل
أزِل الطبقة العازلة وغلاف الكابل باستخدام أداة تقشير العازل. يجب أن تكون أطراف الأسلاك التي تدخل في أطراف الجهاز مُغلفة بالقصدير أو مكبوسة بُجلبة. وهذا يضمن اتصالاً موثوقًا ويحمي الموصل من الأكسدة.
التركيب
تأكّد قبل التركيب من اختيار الموقع الأمثل للعلبة وأنه يتوافق مع متطلبات هذا الدليل.
لتركيب Case:

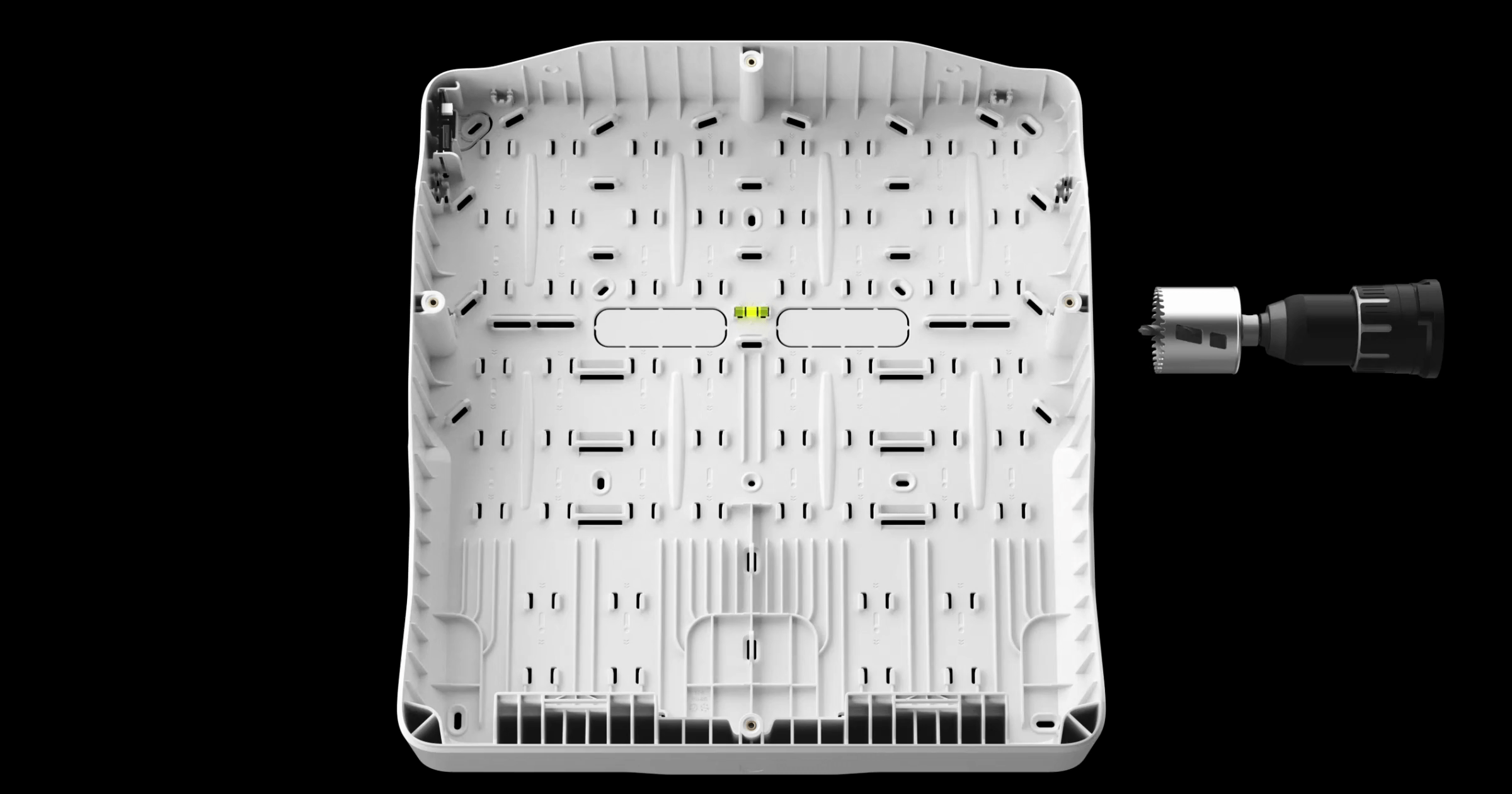

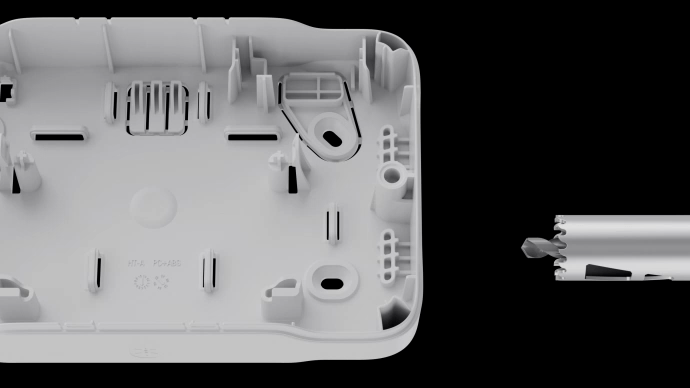

جهّز فتحات الكابلات مُسبقًا: احفر الثقوب الموجودة في أسفل العلبة أو جانبها أو افتح الجزء المثقوب الموجود في ظهر العلبة. نوصي باستخدام منشار ثقب للبلاستيك بقطر 16 ملليمتر أو 20 ملليمتر.
أدخل الأنبوب، أو الأنبوب المموج، أو الماسورة في الفتحات الموجودة في العلبة.
مرّر الكابلات ووجهها عبر الفتحات المُعدة مُسبقًا. ثبّت Case على السطح الرأسي أو الأفقي في موضع التركيب المُحدّد بالمسامير المُرفقة في جميع نقاط التثبيت. توجد إحداها في الجزء المثقوب أعلى زر الحماية من التلاعب — وهي ضرورية لتحفيز زر الحماية من التلاعب إذا حاول أحدهم فصل العلبة.
أحكِم تثبيت الجهاز في العلبة. وصّل الكابلات بالأطراف المقابلة. ثبّت الكابلات باستخدام الأربطة مسترشدًا بأدوات التثبيت.
وصّل لوحة الحماية من التلاعب بموصّل الجهاز المناسب.
ضع الغطاء على العلبة وثبّته باستخدام المسامير المُرفقة.
تحقّق من حالة الغطاء في تطبيق Ajax. إذا كان التطبيق يعرض أن حالة الغطاء الأمامي مفتوح، فتحقّق من إحكام Case.
لتركيب Case:
جهّز فتحات الكابلات مُسبقًا: احفر الثقوب الموجودة في أسفل العلبة أو جانبها أو افتح الجزء المثقوب الموجود في ظهر العلبة. نوصي باستخدام منشار ثقب للبلاستيك بقطر 16 ملليمتر أو 20 ملليمتر.
أدخل الأنبوب، أو الأنبوب المموج، أو الماسورة في الفتحات الموجودة في العلبة.
مرّر الكابلات ووجهها عبر الفتحات المُعدة مُسبقًا. ثبّت Case على السطح الرأسي أو الأفقي في موضع التركيب المُحدّد بالمسامير المُرفقة في جميع نقاط التثبيت. توجد إحداها في الجزء المثقوب أعلى زر الحماية من التلاعب — وهي ضرورية لتحفيز زر الحماية من التلاعب إذا حاول أحدهم فصل العلبة.
أحكِم تثبيت الأجهزة في العلبة. وصّل الكابلات بالأطراف المقابلة. ثبّت الكابلات باستخدام الأربطة مسترشدًا بأدوات التثبيت.
وصّل لوحة الحماية من التلاعب بالموصّل المناسب في أحد الأجهزة.
ضع الغطاء على العلبة وثبّته باستخدام المسامير المُرفقة.
تحقّق من حالة الغطاء في تطبيق Ajax. إذا كان التطبيق يعرض أن حالة الغطاء الأمامي مفتوح، فتحقّق من إحكام Case.
لتركيب Case:
جهّز فتحات الكابلات مُسبقًا. احفر الثقوب في أعلى العلبة أو جانبها، أو أزِل الجزء المثقوب الموجود في ظهر Case. نوصي باستخدام منشار ثقب للبلاستيك بقطر 20 ملليمتر أو 32 ملليمتر. أدخل الأنبوب، أو الأنبوب المموج، أو الماسورة في الفتحات الموجودة في العلبة.
مرّر الكابلات ووجهها عبر الفتحات المُعدة مُسبقًا. ثبّت Case على سطح رأسي في موضع التركيب المُحدد باستخدام المسامير المُرفقة في جميع نقاط التثبيت. ملحوظة: توجد إحدى نقاط التثبيت في الجزء المثقوب بالقرب من زر الحماية من التلاعب — وهي نقطة مهمة لتحفيز زر الحماية من التلاعب إذا حاول أحدهم فصل العلبة.
يُرجى قراءة الدليل المُرفق مع البطارية قبل التركيب. يجب تركيب بعض البطاريات رأسيًا فقط (مع توجيه أطراف التوصيل لأعلى). وقد يؤدي تركيبها بأي وضع آخر إلى تدهور حالة البطارية بسرعة.
ثبّت كل من البطارية وSuperior LineSupply Fibra داخل العلبة. وصّل الكابلات بالأطراف المقابلة. ثبّت الكابلات باستخدام الأربطة مسترشدًا بأدوات التثبيت.
كيفية تركيب Superior LineSupply Fibra
وصّل لوحة الحماية من التلاعب بالموصّل المناسب في Superior LineSupply Fibra.
ضع الغطاء على العلبة وثبّته باستخدام المسامير المُرفقة.
تحقّق من حالة الغطاء في تطبيق Ajax. إذا كان التطبيق يعرض أن حالة الغطاء الأمامي مفتوح،، فتحقّق من إحكام Case.
لتركيب Case:
جهّز فتحات الكابلات مُسبقًا. احفر الثقوب في أسفل العلبة أو جانبها، أو أزِل الجزء المثقوب الموجود في ظهر Case. نوصي باستخدام منشار ثقب للبلاستيك، بقطر 32 ملليمتر، أو 40 ملليمتر، أو 63 ملليمتر. أدخل الأنبوب، أو الأنبوب المموج، أو الماسورة في الفتحات الموجودة في العلبة.
مرّر الكابلات ووجهها عبر الفتحات المُعدة مُسبقًا. ثبّت Case على سطح رأسي في موضع التركيب المُحدد باستخدام المسامير المُرفقة في جميع نقاط التثبيت. ملحوظة: توجد إحدى نقاط التثبيت في الجزء المثقوب أعلى زر الحماية من التلاعب — وهي نقطة مهمة لتحفيز زر الحماية من التلاعب إذا حاول أحدهم فصل العلبة.
يُرجى قراءة الدليل المُرفق مع البطارية قبل التركيب. يجب تركيب بعض البطاريات رأسيًا فقط (مع توجيه أطراف التوصيل لأعلى). وقد يؤدي تركيبها بأي وضع آخر إلى تدهور حالة البطارية بسرعة.
حوامل آمنة لتركيب لوح Superior Hub Hybrid أو الوحدة. إذا كنت تركّب Superior LineSupply Fibra، فثبّتها باستخدام القضبان دون حوامل.
ركّب البطاريات والأجهزة المتوافقة داخل العلبة. ثبّت البطاريات باستخدام شريط التثبيت. وصّل الكابلات بالأطراف المقابلة. ثبّت الكابلات باستخدام الأربطة مسترشدًا بأدوات التثبيت.
وصّل لوحة الحماية من التلاعب بالموصّل المناسب في أحد الأجهزة.
ضع الغطاء على العلبة وثبّته باستخدام المسامير المُرفقة.
تحقّق من حالة الغطاء في تطبيق Ajax. إذا كان التطبيق يعرض أن حالة الغطاء الأمامي مفتوح، فتحقّق من إحكام Case.
عند تركيب لوح Superior Hub Hybrid في Case D (430)، يعرض التطبيق أن غطاء لوحة التحكُّم مفتوح. إذا كنت تستخدم وظيفة التحقق من سلامة النظام، فأوقف زر التبديل حالة الغطاء. تركيب لوحة التحكُّم في Case D (430) لا يستوفي متطلبات Grade (EN 50131). سيُتاح الإصدار المتوافق قريبًا.
