دليل استخدام EN54 FireProtect (Heat) Jeweller

يُعد EN54 FireProtect (Heat) Jeweller كاشف حرارة لاسلكي مختص قابل للتعامل المباشر. يتوافق مع متطلبات EN 54-5 لكواشف الحرارة من الفئة A1، و B، و C مع أنواع الاستجابة لمعدل الارتفاع (R) والثبات (S) ويضمن اكتشاف درجات الحرارة الخطرة.

يعمل EN54 FireProtect (Heat) Jeweller كجزء من نظام Ajax ويتواصل مع لوحة التحكُّم والإشارة (CIE) عبر بروتوكول لاسلكي آمن Jeweller. نطاق الاتصال مع CIE يصل إلى 1,700 متر في مساحة مفتوحة.

العناصر الوظيفية

1. اللوحة الأمامية للكاشف.
2. مؤشرات LED: خضراء، وصفراء، وحمراء.
3. فتحة للأداة الخاصة ضرورية لفتح القفل.
4. لوحة التعليق SmartBracket. لإزالة اللوحة، أدخل الأداة الخاصة في الفتحة المقابلة وأدر SmartBracket عكس اتجاه عقارب الساعة. إذا كان الجهاز غير مقفل، فما عليك سوى تدوير SmartBracket عكس اتجاه عقارب الساعة.
5. نقاط تثبيت لتعليق SmartBracket على السطح.
6. ↑↑ علامة على SmartBracket. يمكنك استخدامها كنقطة مرجعية لمحاذاة الجهاز بشكل صحيح عند تثبيت لوحة التعليق على السطح.
7. أغطية حجرة البطارية. لِاستبدال البطاريات، افتح الأغطية.
8. قفل لإحكام تثبيت الجهاز على SmartBracket (اختياريًا).
9. زر الحماية من التلاعب. يُحفّز في حال محاولة إزالة الجهاز من لوحة التعليق.
10. رمز QR مع معرّف الجهاز. يُستخدم لإضافة الجهاز إلى CIE.
11. زر التشغيل.
12. مقاومات حرارية تكتشف درجات الحرارة الخطرة.

أجهزة CIE وأجهزة توسيع النطاق المتوافقة

يتطلب الجهاز وجود Ajax CIE مع إصدار محدّث من OS Malevich.

تحقق من توافق الجهاز

مبدأ التشغيل

يُعد EN54 FireProtect (Heat) Jeweller كاشف حريق لاسلكي مزوّد بمستشعر حرارة، مُصمم للتركيب الداخلي. يظل الكاشف نشطًا دائمًا ويتفاعل على مدار الساعة طوال أيام الأسبوع، بغض النظر عن وضع أمن النظام.

يدعم EN54 FireProtect (Heat) Jeweller سيناريوهات إنذار الحريق. تتيح هذه السيناريوهات، عند تهيئتها في إعدادات المساحة (Space)، اتخاذ إجراءات آلية استجابةً لمحفزّات وإنذارات محددة.

كيفية إعداد الصور حسب السيناريو

يدعم الكاشف ميزة الكشف المتزامن التي تتيح تأكيد الإنذار فقط في حالة انطلاق كاشفين مستقلين أو أكثر خلال فترة زمنية محددة.

الجهاز يعمل بواسطة بطاريات مُدمَجة ولا يتطلب مصدر طاقة خارجي. يراقب EN54 FireProtect (Heat) Jeweller حالته التشغيلية ويُعلم النظام بأي عطل إن وجد.

EN54 FireProtect (Heat) Jeweller مزوّد بزر الحماية من التلاعب يُحفّز إذا حاول شخص ما إزالة الجهاز من لوحة التعليق.

مستشعر حرارة

يكتشف المقاومان الحراريان المُدمجان الارتفاع السريع في درجة الحرارة أو عندما تتجاوز درجة الحرارة القيمة الحدية. فيصدران إنذارًا عند اكتشاف زيادة سريعة في درجة الحرارة أو درجة حرارة ثابتة. يعتمد حد درجة الحرارة، ومعدل ارتفاع درجة الحرارة، ووقت الاستجابة الذي يطلق فيه الكاشف إنذارًا على إعدادات الكاشف ومتطلبات المعيار EN 54-5.

أوضاع مستشعر الحرارة المتاحة:

• A1، وA1R، وA1S.
• B، وBR، وBS.
• C، وCR، وCS.
• درجة حرارة ثابتة.

وصف وضع مستشعر الحرارة

تتوافق أوضاع مستشعر حرارة الكاشف تمامًا مع التصنيف الموضح في هذا القسم.

درجات حرارة تصنيف الكاشف

يشير اللاحقة "S" إلى أن الكاشف لن يُحفّز عند درجة حرارة أقل من الحد الأدنى لدرجة حرارة الاستجابة الثابتة المحددة لفئته - وهي عتبة تم تحديدها فوق أعلى درجة حرارة محيطة متوقعة. وهذا يجعلها مناسبة بشكل خاص للبيئات التي يمكن أن ترتفع فيها درجة الحرارة بشكل حاد أو تتقلب بشكل كبير، مثل غرف الغلايات أو المساحات الصناعية، دون التسبب في إنذارات كاذبة.

يشير اللاحقة "R" إلى أن الكاشف يستجيب لمعدل ارتفاع درجة الحرارة، وليس فقط لتجاوز عتبة ثابتة. وسيُحفّز عندما ترتفع درجة الحرارة المحيطة بسرعة — حتى قبل الوصول إلى درجة حرارة الاستجابة الثابتة بفترة طويلة — مما يتيح الكشف المبكر للحريق. وهذا يجعله خيارًا مناسبًا للمساحات التي يُعد فيها التراكم المفاجئ للحرارة مؤشرًا رئيسيًا على وجود حريق، بما في ذلك المناطق غير المدفأة مثل غرف التخزين أو المرائب أو المباني الملحقة، حيث قد تكون درجات الحرارة الأساسية منخفضة جدًّا.

كما تستجيب الكواشف التي لا تحمل لاحقة (مثل A1، B، C) للتغيرات السريعة في درجة الحرارة، ولكن فقط إذا كانت درجة الحرارة أعلى بالفعل من عتبة الاستخدام المعتادة. وهي أكثر ملاءمة للبيئات التي تتميز بدرجات حرارة محيطة أكثر استقرارًا.

وضع درجة الحرارة الثابتة — يُحفّز فقط بين 45 و 85 درجة مئوية، اعتمادًا على العتبة المحددة في إعدادات الكاشف. هذا الوضع لا يتوافق مع معيار EN 54-5.

حدود وقت الاستجابة

بروتوكول نقل البيانات Jeweller

يُعد Jeweller بروتوكول نقل بيانات لاسلكي يوفر اتصالاً سريعًا وموثوقًا ثنائي الاتجاه بين CIE والأجهزة. يستخدم الجهاز Jeweller في نقل الأوامر، والإنذارات، والأحداث.

معرفة المزيد

إرسال الأحداث إلى مركز المراقبة

يمكن لنظام Ajax إرسال الإنذارات إلى تطبيق المراقبة Ajax PRO Desktop وإلى مركز المراقبة بتنسيقات SurGard (Contact ID), SIA (DC-09), ADEMCO 685، وبروتوكولات أخرى.

يمكن للنظام المزوَّد بجهاز EN54 FireProtect (Heat) Jeweller إرسال الأحداث التالية:

1. إنذار الحريق / الاستئناف بعد الإنذار.
2. عطل/استئناف عمل مستشعر الحرارة.
3. شحن البطارية منخفض/جيد.
4. استئناف العمل/إنذار التلاعب.
5. فقدان/استعادة الاتصال بين EN54 FireProtect (Heat) Jeweller و CIE.

عند تلقي إنذار، يعرف المشغِّل في مركز المراقبة بالضبط ما حدث وأين. تتيح إمكانية التعامل المباشر مع أجهزة Ajax إرسال الأحداث إلى Ajax PRO Desktop أو برنامج المراقبة، بما في ذلك نوع الجهاز، والاسم، ومنطقة الحريق، والغرفة الافتراضية، ووصف الموقع. يرجى ملاحظة أن قائمة المعلمات المرسلة قد تختلف باختلاف برنامج المراقبة وبروتوكول الاتصال المحدد لمركز المراقبة.

اختيار موقع التركيب

يُرجى الانتباه إلى المعلمات التي تؤثر في عمل الكاشف عند اختيار مكان تركيبه:

• قوة إشارة Jeweller.
• المسافة بين الجهاز وCIE.
• وجود عوائق أمام إرسال الإشارات اللاسلكية.

يُرجى مراعاة توصيات اختيار أماكن الأجهزة عند تطوير مشروع النظام. يقتصر تصميم أنظمة Ajax وتركيبها على المتخصصين فقط. قائمة الشركاء الموصى بهم متاحة هنا.

قوة الإشارة

تتحدّد قوة الإشارة بعدد حزم البيانات غير المُسلّمة أو المتضررة خلال فترة زمنية معينة. تشير الأيقونة في علامة التبويب الأجهزة في تطبيقات Ajax إلى قوة الإشارة:

• ثلاث شُرط — قوة الإشارة ممتازة؛
• شرطتان — قوة الإشارة جيدة؛
• شرطة واحدة — الإشارة ضعيفة، ولا يمكن ضمان استقرار التشغيل؛
• الأيقونة مشطوبة — لا توجد إشارة.

لاحظ أنه إذا كانت قوة الإشارة ممتازة، يمكن للجهاز ضبط قوة الإرسال اللاسلكي تلقائيًا لتقليل استهلاك الطاقة والتداخل اللاسلكي.

يُرجى الرجوع إلى قسم اختبار وظائف الجهاز لمعرفة كيفية إجراء استطلاع قوة الإشارة اللاسلكية.

الأماكن التي يحظر تركيب الجهاز فيها

• في الخارج. فقد يؤدي هذا إلى تعطل الكاشف.
• في الداخل، حيث تكون درجة الحرارة والرطوبة خارج الحدود المسموح بها. فقد يؤدي ذلك إلى تلف الكاشف.
• في الأماكن ذات التهوية السريعة. على سبيل المثال، بالقرب من المراوح، أو فتحات التهوية، أو النوافذ المفتوحة، أو الأبواب. قد يتداخل هذا مع اكتشاف الحريق.
• مقابل أي أجسام تتغير درجة حرارتها بسرعة، مثل السخانات الكهربائية والغازية. فقد تسبب إنذارات كاذبة.
• في زوايا الغرفة. قد يتداخل هذا مع اكتشاف الحريق.
• في الحمامات، أو أماكن الاستحمام، أو المناطق الأخرى التي تتغير فيها درجة الحرارة بسرعة. فقد تسبب إنذارات كاذبة.
• بالقرب من تركيبات الإضاءة، والديكورات، وغيرها من العناصر الداخلية التي قد تتداخل مع دوران الهواء في المبنى. قد يتداخل هذا مع اكتشاف الحريق.
• على الأسطح التي عادة ما تكون أكثر دفئًا أو برودةٌ من بقية الغرفة. على سبيل المثال، على المناور. قد تؤثر تقلبات درجة الحرارة على اكتشاف الحريق.
• في الأماكن التي تكون فيها قوة إشارة Jeweller ضعيفة أو غير مستقرة. قد يؤدي هذا إلى فقدان الاتصال بجهاز CIE.
• على مسافة تقل عن متر واحد من لوحة التحكُّم أو موسّع نطاق الإشارة اللاسلكية.

التركيب

لتركيب الجهاز:

1. افصل لوحة التعليق SmartBracket عن الجهاز. لإزالة اللوحة، أدرها عكس اتجاه عقارب الساعة.

   لا تستخدم الجهاز إلا مع لوحات التعليق SmartBracket من طراز FP.54H.J-000-EU، أو FP.54HA.J-000-EU، أو FP.54S.J-000-EU، أو FP.54SA.J-000-EU.

2. ثبِّت لوحة SmartBracket على سطح باستخدام شريط لاصق مزدوج أو مثبتات مؤقتة أخرى. إن علامة ↑↑ الموجودة على SmartBracket هي لأغراض إعلامية فقط. يمكن أن تساعدك في محاذاة الجهاز بشكل صحيح.



   استخدم الشريط اللاصق المزدوج للتثبيت المؤقّت فقط. يمكن أن ينفصل الجهاز المثبت بالشريط اللاصق عن السطح في أي وقت، مما قد يؤدي إلى تلفه في حالة سقوطه.

3. أضف EN54 FireProtect (Heat) Jeweller إلى CIE.

4. ضع الجهاز على لوحة التعليق SmartBracket.

5. أجرِ اختبار وظائف الجهاز.

6. أزِل الجهاز من على لوحة التعليق.

7. احكم تثبيت لوحة SmartBracket باستخدام المسامير المُرفقة في جميع نقاط التثبيت. وعند استخدام أدوات تثبيت أخرى، تأكَّد من أنها لا تتلف لوحة التعليق أو تتسبب في تشويهها.

8. لزيادة تأمين الجهاز على SmartBracket باستخدام القفل، حرّك آلية القفل إلى وضع . في هذه الحالة، ستحتاج إلى إدخال أداة خاصة في الفتحة المقابلة لإزالة لوحة التعليق.



9. ضع الجهاز على لوحة التعليق SmartBracket.

10. اضبط موضع الجهاز إذا لزم الأمر. تتيح لوحة التعليق SmartBracket إمكانية تدوير الكاشف بدرجة تصل إلى 90 درجة.

الإضافة إلى النظام

قبل إضافة الجهاز

1. ثبّت تطبيق Ajax.
2. سجّل الدخول إلى حسابك أو أنشئ حسابًا جديدًا.
3. اختر مساحة (Space) أو أنشئ واحدة جديدة.
4. أضف غرفة افتراضية واحدة على الأقل.
5. أضف CIE متوافقة إلى المساحة (Space). تأكّد من تشغيل CIE واتصالها بالإنترنت عبر الإيثرنت، و/أو شبكة Wi-Fi، و/أو شبكة الهاتف المحمول.
6. تحقّق من الحالات في تطبيق Ajax للتأكد من أن النظام موقوف في المساحة (Space)، وأن CIE لم تبدأ عملية تحديث.

أنواع الحسابات وحقوقها

الإضافة إلى CIE

1. افتح تطبيق Ajax. اختر المساحة (Space) التي تريد إضافة الجهاز إليها.

2. انتقل إلى علامة التبويب الأجهزة وانقر على إضافة جهاز.

3. امسح رمز QR ضوئيًا أو أدخِل معرّف الجهاز يدويًا. يوجد رمز QR مع المعرّف على الجهاز أسفل لوحة التعليق SmartBracket. كما يوجد أيضًا على عبوة الجهاز.



4. عيّن اسمًا للجهاز.

5. حدد منطقة حريق وغرفة افتراضية.

6. إذا لزم الأمر، حدد موقع الجهاز في حقل الموقع.

7. انقر على إضافة جهاز، وسيبدأ العد التنازلي.

8. شغِّل الجهاز بضغطة طويلة على زر التشغيل لمدة 3 ثوانٍ.



سيظهر الجهاز في قائمة أجهزة CIE في تطبيق Ajax بمجرد إضافته إليها. تعتمد وتيرة تحديث حالات الأجهزة في القائمة على إعدادات Jeweller وتبلغ 36 ثانية بشكل افتراضي.

إذا فشل الاتصال، حاول مرة أخرى خلال 5 ثوانٍ. وفي حال الوصول إلى الحد الأقصى لعدد الأجهزة التي يمكن إضافتها إلى CIE، فسيصلك إشعارًا عند محاولة إضافة المزيد.

اختبار الوظائف

يوفر نظام Ajax أنواعًا عديدة من الاختبارات للمساعدة في اختيار مكان التركيب الصحيح للأجهزة. بالنسبة إلى EN54 FireProtect (Heat) Jeweller، تتوفر الاختبارات التالية:

استطلاع قوة الإشارة اللاسلكية — لتحديد قوة الإشارة واستقرارها بين CIE (أو موسّع نطاق الإشارة اللاسلكية) والجهاز عبر بروتوكول نقل البيانات اللاسلكي Jeweller في موقع تركيب الجهاز.

اختبار المنطقة — للتحقّق من عمل كاشف الحريق في مناطق محددة. عندما تكون في وضع الاختبار، تستجيب كواشف الدخان لرذاذ الاختبارات، مثل Solo 332. أثناء الاختبار، يمكن لفنيي التركيب تحديد المخارج، مثل المنبهات الصوتية، وأجهزة الإنذار المرئي (VADs)، ومؤشرات إنذار الحريق عن بُعد، أو مرحّلات وحدة الإدخال/الإخراج التي سيتم تنشيطها في كل منطقة.

لإجراء اختبار قوة إشارة Jeweller:

1. افتح تطبيق Ajax. حدد مساحة (Space) مع الجهاز المضاف.
2. انتقل إلى علامة التبويب الأجهزة .
3. اختر EN54 FireProtect (Heat) Jeweller.
4. انتقل إلى الإعدادات .
5. حدّد استطلاع قوة الإشارة اللاسلكية.

يمكن للمسؤول أو المستخدم الذي يتمتع بمستوى وصول 2 إجراء اختبار المنطقة من شاشة CIE اللمسية أو عبر تطبيقات Ajax. معرفة المزيد في دليل الاستخدام.

الأيقونات

تعرض الأيقونات في تطبيق Ajax بعض حالات EN54 FireProtect (Heat) Jeweller. يمكنك التحقق من الأيقونات في علامة التبويب الأجهزة .

الحالات

تتضمن الحالات معلومات عن الجهاز ومعلمات تشغيله. يمكنك العثور على حالات EN54 FireProtect (Heat) Jeweller في تطبيقات Ajax:

1. انتقل إلى علامة التبويب الأجهزة .
2. اختر EN54 FireProtect (Heat) Jeweller من القائمة.

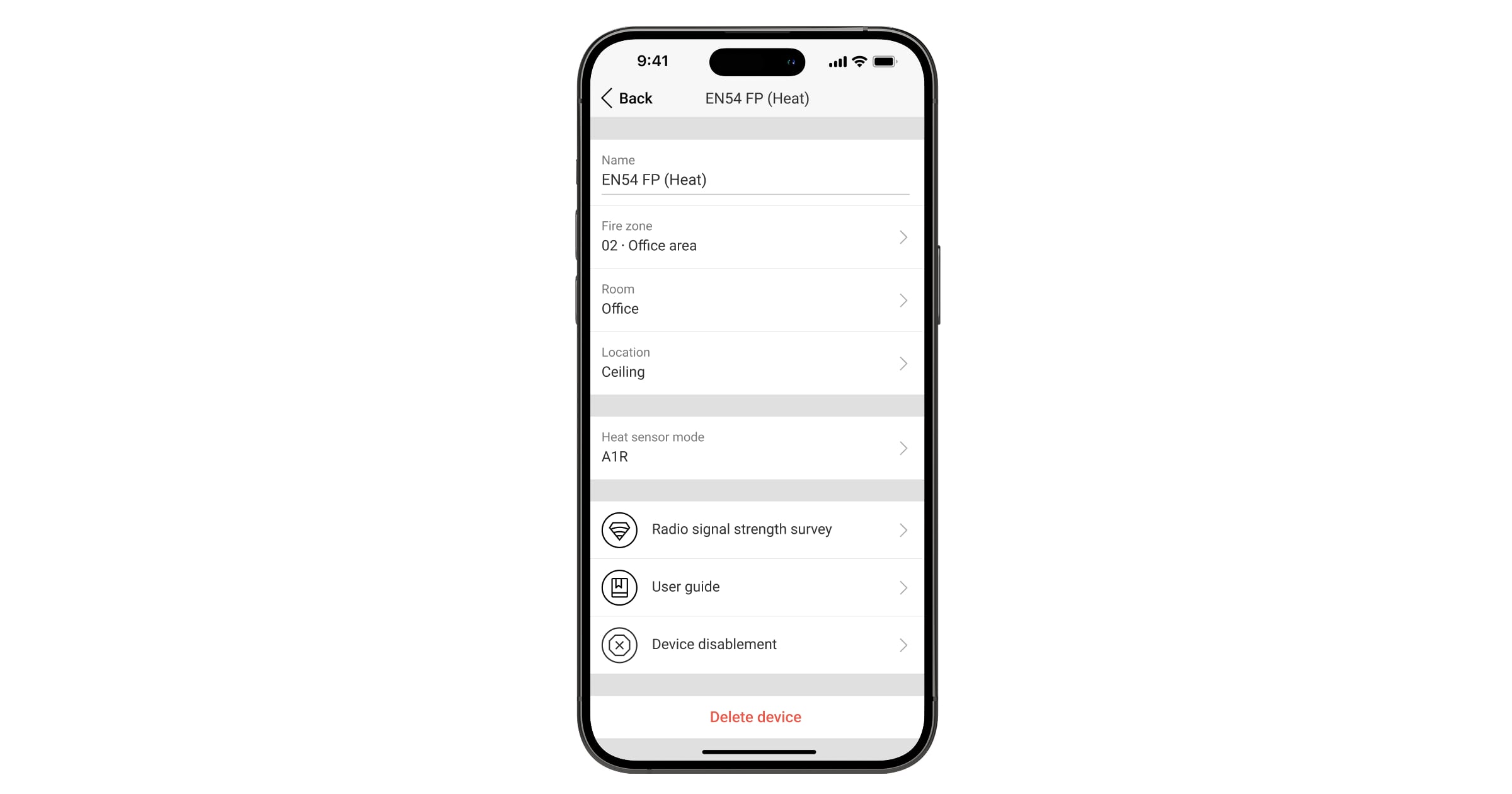

الإعدادات

لتغيير إعدادات EN54 FireProtect (Heat) Jeweller، في تطبيق Ajax:

1. انتقل إلى علامة التبويب الأجهزة .
2. اختر EN54 FireProtect (Heat) Jeweller من القائمة.
3. انتقل إلى الإعدادات .
4. اضبط الإعدادات المطلوبة.
5. انقر على رجوع لحفظ الإعدادات الجديدة.

الإشارة

تُعلم مؤشرات LED الخاصة بالكاشف EN54 FireProtect (Heat) Jeweller عن الإنذارات، والأعطال، وحالات الجهاز الأخرى.

الأعطال

عند اكتشاف عطل في EN54 FireProtect (Heat) Jeweller، يعرض تطبيق Ajax عداد الأعطال على أيقونة الجهاز. تُعرَض كافة الأعطال في حالات الجهاز. تُميّز الحقول ذات الأعطال باللون الأصفر. كما تُعرض الأعطال في علامة التبويب التحكُّم في شاشة CIE. يمكن العثور على مزيد من التفاصيل حول العطل في علامات التبويب مركز الأحداث أو مناطق الحريق في CIE.

يُعرض عطل في EN54 FireProtect (Heat) Jeweller في حالة:

• إزالة الجهاز من لوحة التعليق SmartBracket، أو الإخلال بسلامته (تم تحفيز زر الحماية من التلاعب).
• عدم وجود اتصال مع CIE أو موسّع نطاق الإشارة اللاسلكية عبر Jeweller.
• طاقة بطارية الجهاز منخفضة.
• الجهاز به عطل مادي (فشل مكوّن واحد أو أكثر من مكوّنات الجهاز).

يمكن للمسؤول أو المستخدم الذي يتمتع بمستوى الوصول 2 إيقاف إشعارات فقدان اتصال Jeweller. تتيح ميزة إيقاف الإشعارات إيقاف مؤشرات العطل والإشعارات المتعلقة بفقدان الاتصال بالبروتوكول Jeweller لأجهزة EN54 المستخدمة في البيئات المتنقلة، مثل سيارات الإطفاء.

كيفية إيقاف إشعارات فقدان اتصال Jeweller لأجهزة EN54

الصيانة

تحقّق من عمل الجهاز بانتظام. ونظِّف جسم الجهاز من الأتربة، وخيوط العنكبوت، وغيرها من الملوثات عند ظهورها. استخدِم منديلاً جافًا ناعمًا ومناسبًا لصيانة الجهاز. ولا تستخدِم المواد التي تحتوي على الكحول، والأسيتون، والبنزين، وأي مذيبات نشطة أخرى لتنظيف الجهاز.

توفّر البطاريات المُدمَجة عمر تشغيل ذاتي يصل إلى 6 سنوات مع إعدادات Jeweller القياسية (الفاصل الزمني لفحص الاتصال 36 ثانية). إذا كان مستوى شحن البطاريات منخفضًا، فسيرسل النظام إشعارًا مناسبًا.

لكن نوصي باستبدال البطاريات فورًا عند استلام الإشعار. يُنصح باستخدام بطاريات Huiderui CR123A (بجهد 3 فولت، 1,600 مللي أمبير/الساعة) LiMnO₂.

مدة تشغيل أجهزة Ajax على البطاريات، والعوامل المؤثرة فيها

المواصفات الفنية

المواصفات الفنية

الامتثال للمعايير

الضمان

يسري ضمان منتجات شركة “Ajax Systems Manufacturing” لمدة عامين بعد الشراء.

إذا لم يعمل الجهاز بشكل صحيح، فيُرجى الاتصال بخدمة الدعم الفني من Ajax أولاً. ففي معظم الحالات، يمكن حل المشكلات الفنية عن بُعد.

التزامات الضمان

اتفاقية المستخدم

الاتصال بالدعم الفني:

• البريد الإلكتروني

• تيليجرام

صُنعت من قِبَل “AS Manufacturing” LLC
