دليل استخدام مقوي الإشارة ReX

جهاز ReX هو مقوي إشارة لإشارات الاتصال يهدف إلى توسيع نطاق الاتصالات اللاسلكية لأجهزة Ajax المزودة بلوحات تحكُّم بما يصل إلى ضعفين. وتم تطويره للاستخدام الداخلي فقط. ويحتوي على خاصية حماية من التلاعب مدمجة ومزودة ببطارية توفر ما يصل إلى 35 ساعة من التشغيل بدون مصدر طاقة خارجي.

تتم تهيئة الجهاز عبر تطبيق الهاتف الجوَّال للهواتف الذكية التي تعمل بأنظمة التشغيل iOS وأندرويد. ويتم إشعار مستخدِّم مقوي الإشارة ReX بجميع الأحداث عبر الإشعارات الفورية أو الرسائل النصية القصيرة أو المكالمات الهاتفية.

يمكن استخدام نظام Ajax الأمني للمراقبة المستقلة للموقع ويمكن توصيله بمحطة مراقبة مركزية تابعة لشركة أمن.

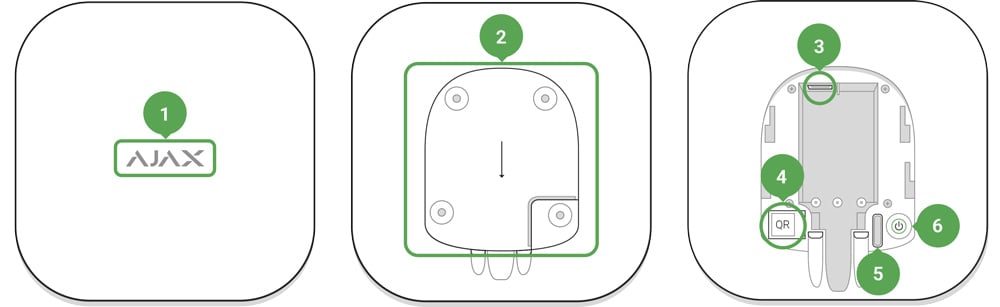

العناصر الوظيفية

1. الشعار مع مؤشر الضوء

2. لوحة التركيب SmartBracket (القسم المثقوب ضروري لتفعيل خاصية الحماية من التلاعب أثناء محاولة رفع مقوي الإشارة اللاسلكية ReX الثابت من السطح)

3. موصل الطاقة

4. رمز QR

5. زر الحماية من التلاعب

6. زر التشغيل

مبدأ التشغيل

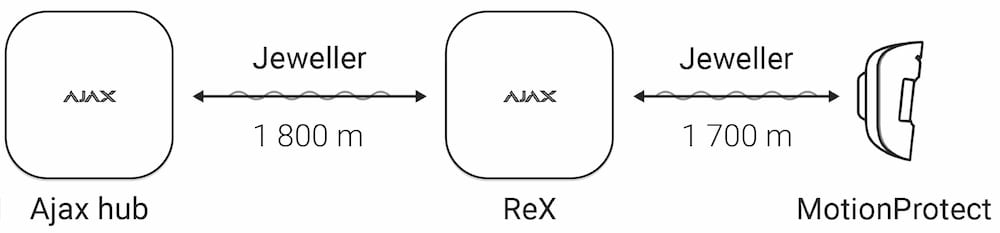

يوسِّع مقوي الإشارة ReX نطاق الاتصالات اللاسلكية للنظام الأمني مما يسمح بتثبيت أجهزة Ajax على مسافة أبعد من لوحة التحكُّم.

يقتصر نطاق الاتصال بين مقوي الإشارة ReX والجهاز على نطاق الإشارة اللاسلكية للجهاز (الموضح في مواصفات الجهاز على الموقع الإلكتروني وفي دليل الاستخدام).

يستقبل مقوي الإشارة ReX إشارات لوحة التحكُّم وينقلها إلى الأجهزة المتصلة بمقوي الإشارة ReX، وينقل الإشارات من الأجهزة إلى لوحة التحكُّم. وتُجري لوحة التحكُّم فحصًا لمقوي الإشارة كل 12 إلى 300 ثانية (الإعداد الافتراضي: 36 ثانية) بينما يتم إرسال الإنذارات في غضون 0.3 ثانية.

عدد مقويات إشارة ReX المتصلة

اعتمادًا على طراز لوحة التحكُّم، يمكن توصيل العدد التالي من مقويات الإشارة بلوحة التحكُّم:

يتم دعم توصيل العديد من مقويات الإشارة ReX بلوحة التحكُّم باستخدام الأجهزة التي تعمل بنظام التشغيل OS Malevich 2.8 والإصدارات الأحدث. وفي الوقت نفسه، لا يمكن توصيل مقوي الإشارة ReX إلا بلوحة التحكُّم مباشرةً، ولا يتم دعم توصيل مقوي إشارة بآخر.

توصيل مقوي الإشارة ReX بلوحة التحكُّم

قبل بدء الاتصال:

1. ثبِّت تطبيق Ajax على هاتفك الذكي باتباع الإرشادات الواردة في دليل لوحة التحكُّم.

2. أنشئ حساب مستخدم، وأضِف لوحة التحكُّم إلى التطبيق، وأنشئ غرفة واحدة على الأقل.

3. افتح تطبيق Ajax.

4. شغِّل لوحة التحكُّم وتحقَّق من اتصال الإنترنت.

5. تأكَّد من إيقاف لوحة التحكُّم وعدم تحديثها عن طريق التحقُّق من حالتها في تطبيق الهاتف الجوَّال.

6. وصِّل مقوي الإشارة ReX بمصدر طاقة خارجي.

توصيل مقوي الإشارة ReX بلوحة التحكُّم:

1. اضغط على إضافة جهاز في تطبيق Ajax.

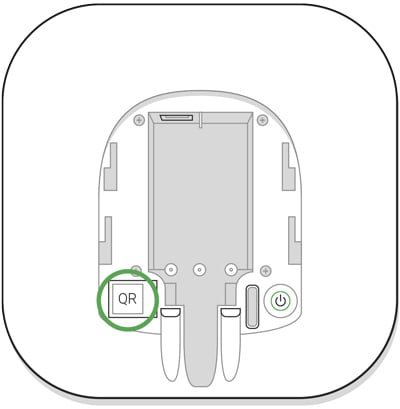

2. امنح اسمًا لمقوي الإشارة، أو امسح رمز QR ضوئيًا أو أدخِله يدويًا (موجود على الغطاء والعبوة)، وحدِّد الغرفة التي يوجد فيها الجهاز.



3. اضغط على إضافة وسيبدأ العد التنازلي.

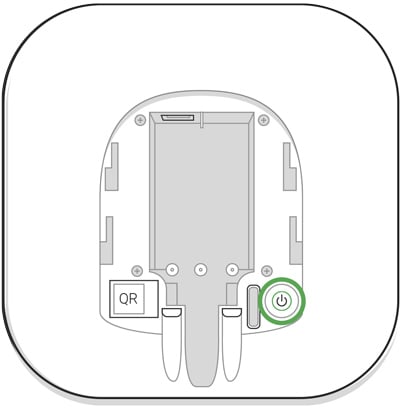

4. شغِّل مقوي الإشارة ReX بالضغط على زر التشغيل لمدة 3 ثوانٍ، وبعد الاتصال بلوحة التحكُّم بفترة قصيرة، سيغير الشعار لونه من الأحمر إلى الأبيض في غضون 30 ثانية بعد تشغيل مقوي الإشارة ReX.

لإكمال عملية الاكتشاف والتفاعل، يجب وضع مقوي الإشارة ReX داخل نطاق الاتصالات اللاسلكية للوحة التحكُّم (في المنشأة الخاضعة للحراسة نفسها).

يتم إرسال طلب الاتصال بلوحة التحكُّم لفترة قصيرة في لحظة تشغيل الجهاز. إذا فشل الاتصال بلوحة التحكُّم، فقم بإيقاف تشغيل مقوي الإشارة بالضغط على زر التشغيل لمدة 3 ثوانٍ وإعادة الاتصال بعد 5 ثوانٍ.

سيظهر مقوي الإشارة المتصل بلوحة التحكُّم في قائمة أجهزة لوحة التحكُّم ضمن التطبيق. ويعتمد تحديث حالات الجهاز في القائمة على وقت الفحص المحدد في إعدادات لوحة التحكُّم؛ والقيمة الافتراضية هي 36 ثانية.

اختيار الأجهزة المراد تشغيلها عبر مقوي الإشارة ReX

لتعيين جهاز لمقوي الإشارة:

بمجرد إنشاء الاتصال، سيتم تمييز الأجهزة المحددة بالرمز في تطبيق الهاتف الجوَّال.

لتعيين جهاز للوحة التحكُّم:

حالات مقوي الإشارة ReX

إعدادات مقوي الإشارة ReX

المؤشر

قد يضيء مؤشر LED في مقوي الإشارة ReX باللون الأحمر أو الأبيض بحسب حالة الجهاز.

اختبار الوظائف

يسمح نظام الأمان Ajax بإجراء اختبارات للتحقُّق من وظائف الأجهزة المتصلة.

لا تبدأ الاختبارات على الفور ولكن في غضون 36 ثانية عند استخدام الإعدادات القياسية. ويعتمد وقت بدء الاختبار على إعدادات فترة مسح الكاشف ضوئيًا (الفقرة حول “Jeweller” في إعدادات لوحة التحكُّم).

يمكنك اختبار قوة إشارة Jeweller بين مقوي الإشارة ولوحة التحكُّم، وكذلك بين مقوي الإشارة والجهاز المتصل به.

للتحقُّق من قوة إشارة Jeweller بين مقوي الإشارة ولوحة التحكُّم، انتقِل إلى إعدادات جهاز ReX واختر اختبار قوة إشارة Jeweller.

للتحقُّق من قوة إشارة Jeweller بين مقوي الإشارة والجهاز، انتقِل إلى إعدادات الجهاز المتصل بجهاز ReX، واختر اختبار قوة إشارة Jeweller.

اختبار قوة إشارة Jeweller

تثبيت الجهاز

اختيار موقع التثبيت

يحدِّد موقع مقوي الإشارة ReX المسافة بينه وبين لوحة التحكُّم، والأجهزة المتصلة بالمقوي، ووجود عوائق تمنع مرور الإشارة اللاسلكية: الجدران والأرضيات الداخلية والأغراض الكبيرة الموجودة في المنشأة.

إذا وصلت قوة الإشارة إلى شرطة واحدة فقط على المؤشر، فلا يمكن ضمان استقرار تشغيل النظام الأمني. اتخذ جميع التدابير الممكنة لتحسين جودة الإشارة! على الأقل غيِّر موقع مقوي الإشارة ReX أو لوحة التحكُّم، إذ يمكن أن يؤدي تغيير المكان بمقدار 20 سم إلى تحسين جودة استقبال الإشارة بشكل كبير.

إجراء التثبيت

قبل تثبيت جهاز ReX، تأكَّد من اختيار أفضل مكان يستوفي المتطلبات الواردة في هذا الدليل! ومن المستحسن إخفاء مقوي الإشارة عن الأماكن المفتوحة.

أثناء التركيب والتشغيل، اتبع قواعد السلامة الكهربائية العامة عند استخدام الأجهزة الكهربائية بالإضافة إلى المتطلبات القانونية التنظيمية المتعلقة بالسلامة الكهربائية.

تركيب الجهاز

1. ثبِّت لوحة التركيب SmartBracket باستخدام براغي التثبيت المجمعة. وإذا اخترت استخدام أدوات تثبيت أخرى، فتأكد من أنها لا تتسبب في تلف اللوحة أو تشويهها.

   لا يوصى باستخدام شريط لاصق للتثبيت. إذ يمكن أن يؤدي ذلك إلى سقوط جهاز ReX وبالتالي تعطل الجهاز.

2. مرِّر جهاز ReX إلى لوحة التركيب. بعد التثبيت، تحقَّق من حالة زر الحماية من التلاعب في تطبيق Ajax ثم تحقَّق من مستوى إحكام اللوحة.

3. لضمان مستوى موثوقية أعلى، ثبِّت مقوي الإشارة ReX على لوحة التركيب SmartBracket باستخدام براغي التثبيت المجمعة.

لا تقلب مقوي الإشارة عند التوصيل عموديًا (على سبيل المثال، على الحائط). عند التثبيت بشكل صحيح، يمكن قراءة شعار Ajax أفقيًا.

ستتلقى إشعارًا إذا تم اكتشاف محاولة لفصل مقوي الإشارة عن السطح أو إزالته من لوحة التركيب.

لا تضع جهاز ReX:

1. خارج الغرفة (في الهواء الطلق).

2. بالقرب من الأجسام والمرايا المعدنية التي تسبب في تلاشي الإشارات اللاسلكية أو حجبها.

3. في غرف ذات مستويات رطوبة ودرجة حرارة تتجاوز الحدود المسموح بها.

4. بالقرب من مصادر التداخل اللاسلكي: أقل من 1 متر من جهاز التوجيه وكابلات الطاقة.

صيانة الجهاز

تحقَّق من وظائف نظام Ajax الأمني بانتظام.

نظِّف الهيكل من الغبار وأنسجة العنكبوت وغيرها من الملوثات فور ظهورها. استخدِم منديلاً جافًا ناعمًا ومناسبًا لصيانة المعدات.

لا تستخدم المواد التي تحتوي على الكحول أو الأسيتون أو البنزين أو أي مذيبات نشطة أخرى لتنظيف مقوي الإشارة.

كيفية استبدال بطارية مقوي الإشارة اللاسلكية ReX

المواصفات الفنية

الامتثال للمعايير

المجموعة الكاملة

1. مقوي الإشارة اللاسلكية ReX

2. لوحة تركيب SmartBracket

3. كابل الطاقة

4. مجموعة أدوات التثبيت

5. دليل البدء السريع

الضمان

يسري ضمان منتجات شركة “AJAX SYSTEMS MANUFACTURING” ذات المسؤولية المحدودة لمدة عامين بعد الشراء ولا ينطبق على البطارية المختزنة المثبتة مسبقًا.

إذا لم يعمل الجهاز على النحو المطلوب، فإننا نوصي بالتواصل أولاً مع خدمة الدعم، ففي نصف الحالات، يمكن حل المشاكل الفنية عن بُعد.

النص الكامل للضمان
