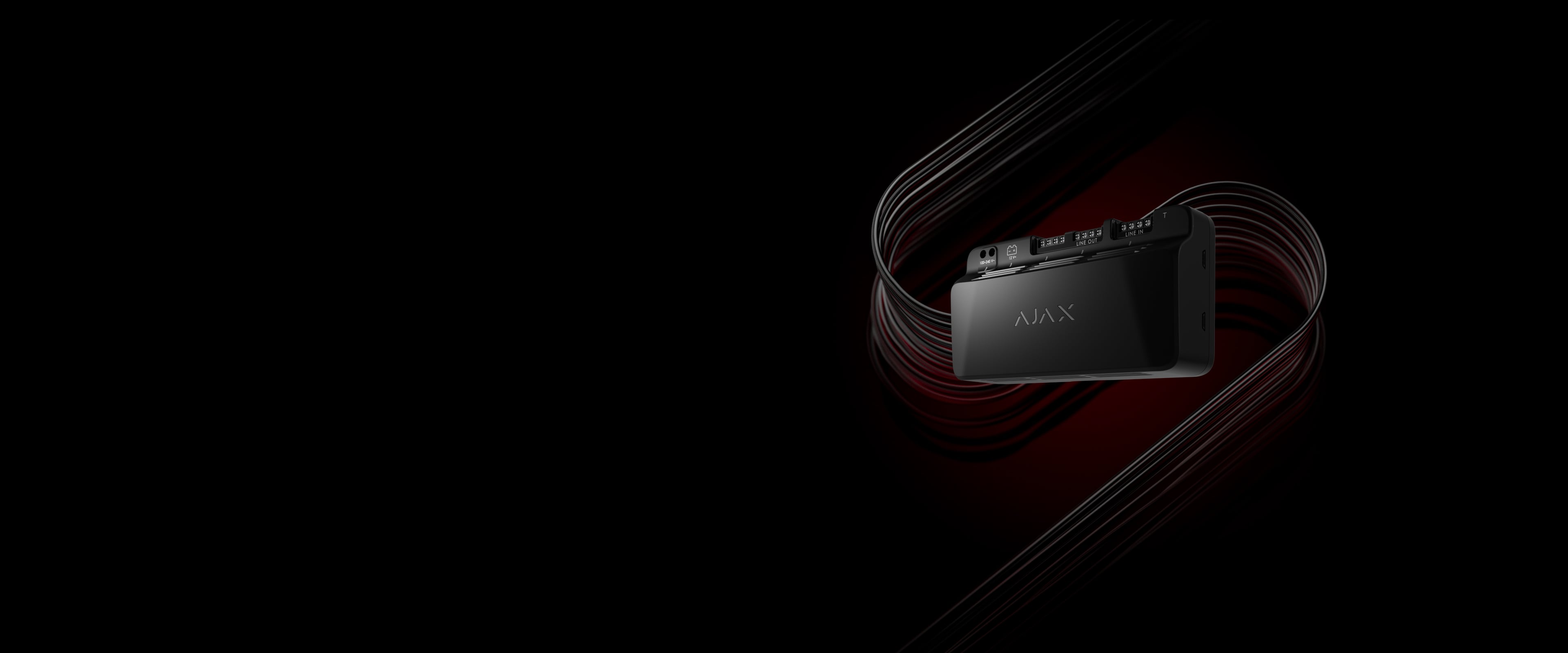

LineSupply Fibra

LineSupply Fibra

Módulo para la alimentación adicional de los dispositivos Fibra

Protección de instalaciones de cualquier tamaño

Un sistema Ajax con el LineSupply puede proteger una instalación que requiera kilómetros o incluso decenas de kilómetros de cables, ya sea una renovación o un nuevo proyecto. El dispositivo alimenta los dispositivos Fibra conectados y amplía la longitud de la línea hasta 2.000 metros. Una línea Fibra puede combinar hasta 10 módulos LineSupply para aumentar la longitud de comunicación de 2 km a 22 km. Esto aporta numerosas posibilidades de protección de un objeto a gran escala, como una fábrica, una granja o una central eléctrica.

Presentación LineSupply Fibra

Módulo para la alimentación adicional de los dispositivos Fibra

Ver en YouTube

Características clave

Longitud de la línea de salida Fibra(1)

hasta 2.000 m

Fibra line
Up to 10 modules on 1

Hasta 10 módulos

en la línea Fibra

Splits one line into two

Divide una línea Fibra en dos líneas

LineSupply (75 W) Fibra

Protege los dispositivos conectados contra

cortocircuitos

sobretensión

Remote control

Control y configuración remotos

Installed in a Case

Instalación y cableado prácticos

cuando está instalado en Case(3)

Alimentación adicional para la línea Fibra

Power supply for any Fibra devices

Conexión cableada Fibra

Fibra radio communication
Radio-range

Hasta 2.000 m

alcance de comunicación con un hub Ajax o un módulo que amplía la línea Fibra(1)

Notificaciones con información detallada en la app

Ajax logo
10:00

Ajax

Oficina: alimentación de la línea de salida activada por Alex, LineSupply Fibra en Sala № 1

Ajax logo
10:00

Ajax

Producción: dispositivo arrancado de la superficie, LineSupply Fibra en Taller № 1.

Cero consumo de energía de la línea Fibra

El módulo se alimenta con 110/230 V~ y una batería de reserva(2)

Dos colores

Two colours

Batería de reserva

con una capacidad de hasta 18 Ah(2)

Compatibilidad de los dispositivos

Este es un dispositivo cableado de la línea de productos Fibra. Solo los partners acreditados de Ajax Systems pueden vender, instalar y gestionar los productos Fibra.

Diseño bien pensado con un enfoque en la seguridad

Trabajar con un módulo de alimentación debe ser seguro, por lo que la carcasa del LineSupply Fibra está diseñada para aislar todos los elementos expuestos a la corriente. También cuenta con rieles especiales, que permiten montar rápidamente el dispositivo dentro de una carcasa Case compatible sin soportes adicionales. Los instaladores pueden elegir dos opciones para colocar el dispositivo con una rotación de 180 grados. La ventilación pasiva protege el módulo contra el sobrecalentamiento. Con dos colores de carcasa disponibles, es fácil combinar el LineSupply con cualquier Case.

Thoughtful design with safety in mind

Longitud de la línea Fibra sin precedentes

Por lo general, la línea de salida del dispositivo puede alcanzar los 2.000 m(1). Con el LineSupply, la longitud total de la línea Fibra puede alcanzar los 22 km. Un instalador sólo tiene que utilizar hasta 10 módulos uno tras otro en una línea Fibra. Como resultado, el sistema Ajax cableado puede proteger el territorio de una fábrica, una central eléctrica, una granja, una oficina o un centro comercial con aparcamiento subterráneo o cualquier otra instalación de gran tamaño.

  • Hasta 22 km de longitud de la línea Fibra
  • Hasta 10 módulos instalados en la línea

Diseño flexible del sistema de seguridad

El LineSupply (75 W) Fibra divide una línea en dos líneas y amplía cada una de ellas 2.000 m(1). No es necesario reemplazar el cableado si desea utilizar Ajax en lugar de un sistema de seguridad obsoleto que ya cuente con divisores. El módulo se puede instalar en cualquier punto de la línea Fibra (incluso después de otro LineSupply).

The module can be installed at any point of the Fibra line

Aún más libertad en el diseño de sistemas de seguridad

Como instalador, puede utilizar el LineSplit Fibra cuando necesite más divisiones de línea para un objeto con topologías complicadas. El módulo divide una línea Fibra en cuatro líneas, amplía cada una de ellas 2.000 m y aporta un nuevo nivel de flexibilidad al proceso de instalación.

More freedom with LineSplit Fibra

Un hardware a prueba de tiempo

Ventilation system

Sistema de ventilación pasiva

Previene el sobrecalentamiento

Conector del interruptor antisabotaje

Conecta el módulo al interruptor antisabotaje integrado de Case.

Tamper connector

Terminales de salida para las nuevas líneas Fibra

La versión de 45 W(4) tiene una línea de salida, la versión de 75 W(5) tiene dos líneas de salida.

Output terminals
Rails

Rieles en la carcasa

Ayudan a instalar el dispositivo en Case sin esfuerzo.

Indicator

Indicador de logo Ajax

Informa sobre los estados del módulo.

Led indication

Indicadores LED

Informa sobre el estado de conexión de la alimentación y de las líneas de entrada y salida.

Block with fuses

Bloque con fusibles

Protege contra los polos erróneos de la batería, el cortocircuito y la sobretensión en la salida.

Galvanic

Aislamiento galvánico

Aísla completamente las líneas de salida de la alimentación del hub.

Carcasa multiusos

La comodidad de los PRO es una prioridad mayor, por lo que los productos Ajax siempre están diseñados hasta el más mínimo detalle y son fáciles de utilizar. Es por eso por lo que hemos creado Case, una carcasa única adecuada para los dispositivos Fibra de tipo módulo. Los modelos de diferentes dimensiones permiten combinar múltiples módulos, optimizando el espacio y reduciendo los costes de instalación. El LineSupply es compatible con Case(3) y se puede instalar en la misma carcasa con otros dispositivos.

Más información sobre Case

One multi-purpose casing

Fibra

Tecnología cableada y excepcional

El sistema Ajax utiliza una comunicación segura y bidireccional, basada en el protocolo Fibra patentado. El protocolo utiliza el cifrado y la autenticación de dispositivos para prevenir el sabotaje, la falsificación o el robo de datos. Las líneas Fibra son multifuncionales y admiten la conexión de diferentes tipos de dispositivos a una línea: sirenas, teclados y detectores con fotoverificación.

Unique wired technologies

Hasta 2.000 m de comunicación cableada con un hub o un módulo de extensión de línea

Una línea para diferente tipo de dispositivos

Entrega de fotos por la línea Fibra sin interferencias

Protección contra el sabotaje y la falsificación

La eficiencia energética ante todo

El LineSupply con dispositivos conectados no consume energía del hub. La propia comunicación Fibra requiere un consumo de energía mínimo y sigue el principio TDMA. Cada dispositivo tiene un breve intervalo de tiempo para intercambiar datos con un hub y su módulo de comunicación permanece inactivo el resto del tiempo. Esto reduce considerablemente el consumo de energía y permite evitar las interferencias incluso cuando múltiples dispositivos se comunican simultáneamente.

Cada línea de salida del LineSupply es autónoma, lo que hace que el sistema sea aún más fiable. El módulo se alimenta de la red de 110–230 V~ y cuenta con un conector para una batería de reserva de 12 V⎓ con una capacidad de 7 a 18 A-h.

Autonomía de los dispositivos conectados al hub

TDMA y modos de ahorro de energía

Alimentación de la red, batería de reserva

Resistencia al sabotaje

Alarma antisabotaje

Alarma antisabotaje

El LineSupply debe instalarse en la carcasa Case que tiene un interruptor antisabotaje integrado. El interruptor antisabotaje notifica a la compañía de seguridad y a los usuarios sobre los intentos de abrir la carcasa Case o arrancarla de la superficie.

Protección contra los cortocircuitos

Protección contra los cortocircuitos

El sistema detecta instantáneamente un cortocircuito en la línea y notifica a la compañía de seguridad y a los usuarios al respecto. Y cuando se soluciona el problema, no es necesario sustituir los fusibles, ya que el sistema restablece su funcionamiento automáticamente.

Autenticación de dispositivos contra la falsificación

Autenticación de dispositivos contra la falsificación

El hub comprueba los parámetros únicos del dispositivo para la autenticación durante cada sesión de comunicación. Si algún parámetro no pasa la comprobación, el hub ignorará los comandos del dispositivo.

Notificaciones con información detallada

Notificaciones con información detallada

La central receptora de alarmas y los usuarios reciben instantáneamente notificaciones sobre los eventos. La información incluye la hora, el tipo y el nombre del dispositivo, el tipo de evento y la estancia de ubicación(6).

Cifrado de datos

Cifrado de datos

Todos los datos almacenados y transmitidos por el sistema están protegidos por el cifrado de bloques de clave flotante. El cifrado hace que sea extremadamente difícil conectarse al módulo con la intención de sabotearlo.

Detección de pérdida de comunicación

Detección de pérdida de comunicación

El dispositivo intercambia datos con el hub con regularidad. Al establecer el intervalo de ping mínimo (3 paquetes de datos y 12 segundos), el sistema solo tardará 36 segundos en identificar la pérdida de comunicación y notificar a la compañía de seguridad y a los usuarios sobre la incidencia. Además, el hub está controlado por el servidor Ajax Cloud, por lo que cada elemento del sistema está supervisado.

Protección superior de la línea Fibra

El LineProtect es un módulo diseñado para proteger el hub Ajax y los dispositivos cableados conectados contra el sabotaje cuando un intruso provoca una sobretensión, cortocircuitos, aplica una tensión de 110/230 V~ o utiliza una pistola eléctrica.

Lo que sea para los PRO

El mito de que los sistemas cableados son difíciles de instalar ha sido disipado. Al desarrollar un conjunto excepcional de herramientas que hacen que el proceso sea fácil y flexible, desde el diseño del proyecto hasta la atención al cliente y el mantenimiento del sistema, Ajax ha minimizado una experiencia costosa, lenta y polvorienta para los PRO. El módulo se instala dentro de Case con facilidad. Las apps Ajax intuitivas permiten integrar rápidamente el dispositivo en el sistema y cada dispositivo se puede reconfigurar en cualquier momento a distancia, sin visitar el objeto. No hace falta tener las habilidades de programación: todo está disponible nada más sacarlo de la caja.

Calculadora de alimentación Fibra

La herramienta en línea proporciona a los ingenieros de seguridad datos detallados sobre el consumo eléctrico de los dispositivos, lo que facilita la evaluación del proyecto de sistema cableado antes de la instalación. La calculadora ayuda a diseñar el proyecto en tiempo real, resalta los puntos problemáticos y ofrece soluciones. Una vez completados los cálculos, los resultados pueden descargarse en formato PDF.

El módulo debe instalarse en Case. El kit de instalación incluye todos los sujetadores necesarios. La carcasa tiene soportes flexibles para fijar el dispositivo sin esfuerzo. Un nivel de burbuja integrado y unos puntos de fijación un poco más grandes ayudan al profesional a conseguir una posición de montaje ideal. En su interior, la carcasa Case tiene sujetadores especiales y varias piezas en las partes laterales y la trasera para la organización de los cables. Las marcaciones para el posicionamiento del taladro y los stoppers internos especiales(7) permiten detener el taladro antes de que llegue a los soportes u otros componentes. La tapa superior de la carcasa está equipada con tornillos de fijación para evitar la caída accidental de las piezas de instalación.

Instalación en la carcasa Case(3)

Todos los sujetadores necesarios están incluidos en el kit de instalación

Organización de cables bien pensada

Hassle-free installation

El dispositivo se vincula automáticamente con el hub a través del escaneo de las líneas Fibra. Esta función está disponible en las apps PRO de escritorio o móviles. Un instalador solo tiene que crear un nombre del dispositivo y asignarlo a una estancia y a un grupo de seguridad. Para añadir el dispositivo, también puede escanear el código QR o introducir su ID manualmente.

Vinculación con un hub mediante el escaneo automático de las líneas o el código QR

Identificación del dispositivo por activación o indicación LED

Configuración por defecto óptima para satisfacer las necesidades principales

Fibra scanning lines

Las apps intuitivas Ajax permiten configurar y comprobar el sistema en remoto y obtener toda la información necesaria sobre los dispositivos desde cualquier lugar donde haya Internet, utilizando un smartphone o un PC. El instalador puede cambiar la configuración a distancia y prestar servicios a tiempo, sin visitar la instalación.

Configuración y comprobación en remoto o en el sitio

Apps para iOS, Android, macOS y Windows

Cuentas para las empresas y los instaladores

Settings

Un sistema Ajax transmite las alarmas a la app de monitorización PRO Desktop o a cualquier CRA de terceros. La compañía de seguridad recibe una notificación de alarma en menos de un segundo. Las notificaciones incluyen toda la información necesaria: nombre del dispositivo, hora del evento y la estancia exacta donde está colocado el dispositivo. La compañía de seguridad también recibe una foto- o una videoverificación que permite identificar la causa de la alarma.

Direccionabilidad total de los dispositivos conectados

Notificaciones instantáneas en la app

Monitorización de alarmas y eventos a través de Ajax PRO Desktop o la CRA de terceros

Convenient monitoring
  • 1 — Cuando se utiliza el cable par trenzado U/UTP cat. 5. Otros cables pueden tener valores diferentes. Calculadora de alimentación Fibra.
  • 2 — La batería no está incluida en el kit completo.
  • 3 — La carcasa Case no está incluida en el kit y se vende por separado. Más información
  • 4 — La potencia de salida por línea del LineSupply (45 W) Fibra es de 30 W. Otros 15 W se utilizan para cargar la batería de reserva.
  • 5 — La potencia de salida por cada una de las dos líneas de salida creadas por el LineSupply (75 W) Fibra es de 30 W. Otros 15 W se utilizan para cargar la batería de reserva.
  • 6 — La lista de parámetros transmitidos puede variar según el tipo de la CRA y el protocolo seleccionado para la comunicación con la misma.
  • 7 — La carcasa Case D (430) no tiene stoppers internos.
