EspañaCaracterísticas
Case C (260)
Carcasa para un módulo Ajax y una batería de 7 Ah
Compatibilidad
con una batería de hasta 7 Ah
Instalación del dispositivo
Número de ranuras
1
Para instalar un número diferente de dispositivos, seleccione un modelo con el número correspondiente de ranuras:
Rieles de plástico
para fijar un módulo
Deslice el LineSupply Fibra a lo largo de los rieles para sacarlo de la carcasa.
Sujetadores de cable
para fijar los cables con lazos
Stoppers de plástico
para proteger el dispositivo instalado

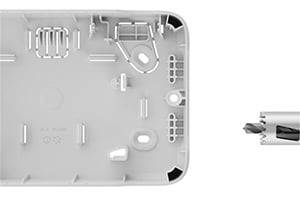

Durante la perforación, los stoppers de Case retienen el taladro.
Nivel de burbuja
Para comprobar el ángulo de inclinación de la carcasa durante la instalación.

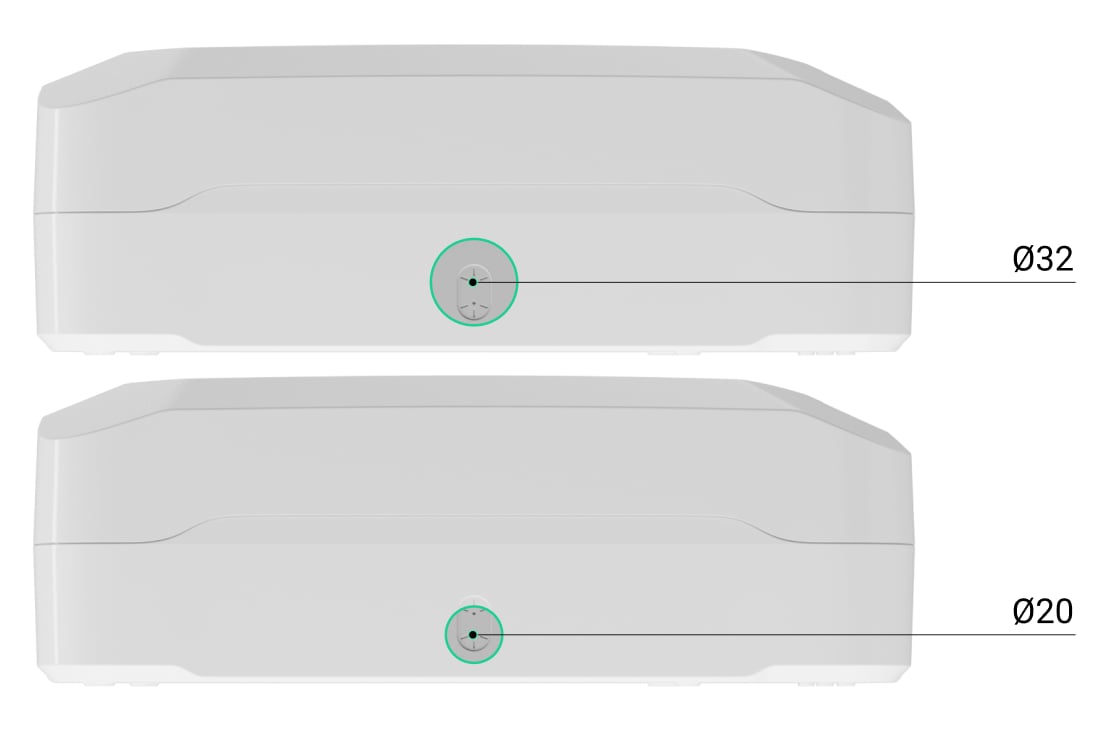

Cavidades para la perforación
Ø20 mm o Ø32 mm
El taladro se fija en la cavidad y no se mueve durante la perforación. Recomendamos utilizar una sierra de perforación para plástico.
Orificios grandes
Para una instalación correcta de la carcasa, incluso si se producen errores durante la instalación.

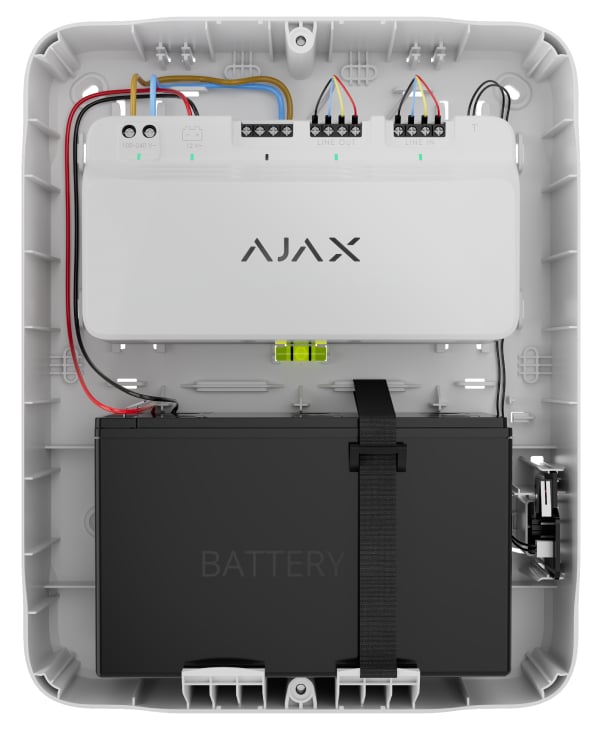

Soportes para una batería
hasta 7 Ah
Para evitar el desplazamiento accidental de la batería.
Características clave
Placa del interruptor antisabotaje
Incluida en el kit completo de Case. La placa del interruptor antisabotaje se conecta al conector correspondiente del LineSupply Fibra y protege el dispositivo instalado contra el sabotaje.
Tornillos de fijación
en la tapa de la carcasa
Bisagras
para fijar la tapa durante la instalación
Gracias a las bisagras, la tapa no se cae de Case hasta que se fije con los tornillos.
Recomendaciones
El dispositivo está diseñado para su instalación solo en interiores. Case está disponible en varias versiones.
Producto
Dimensiones

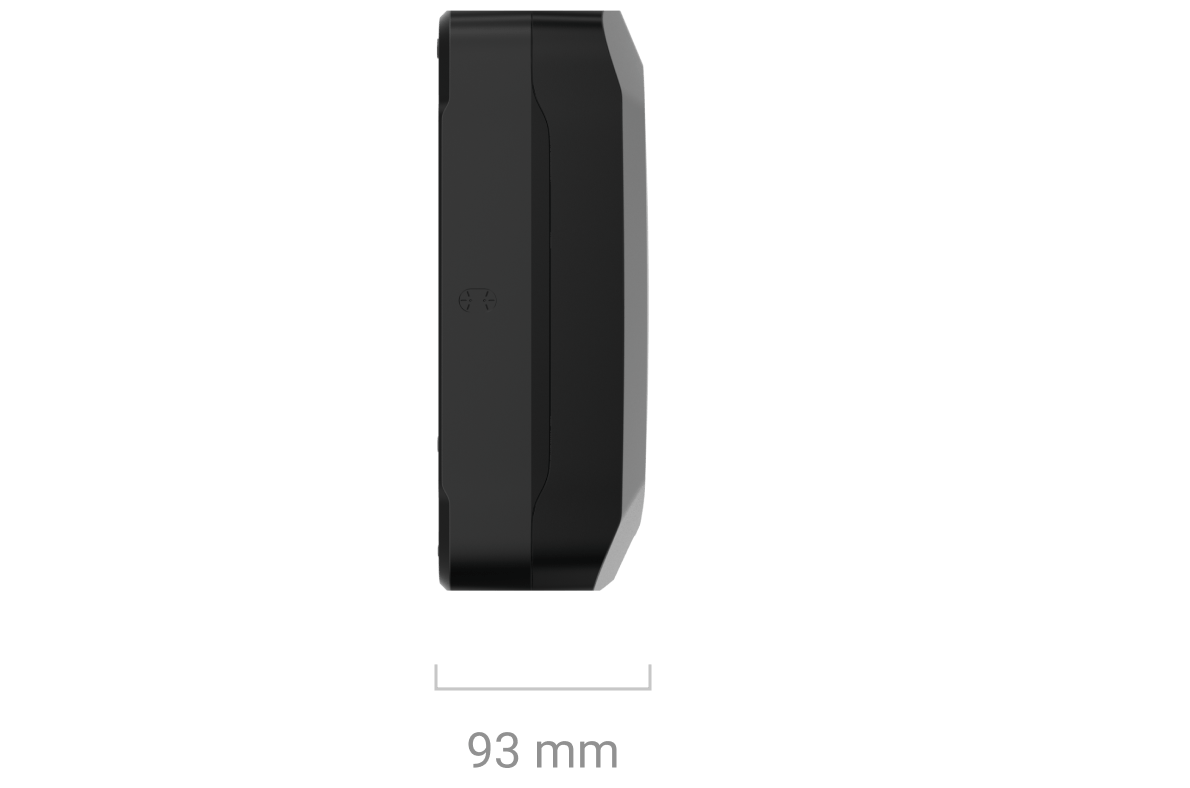

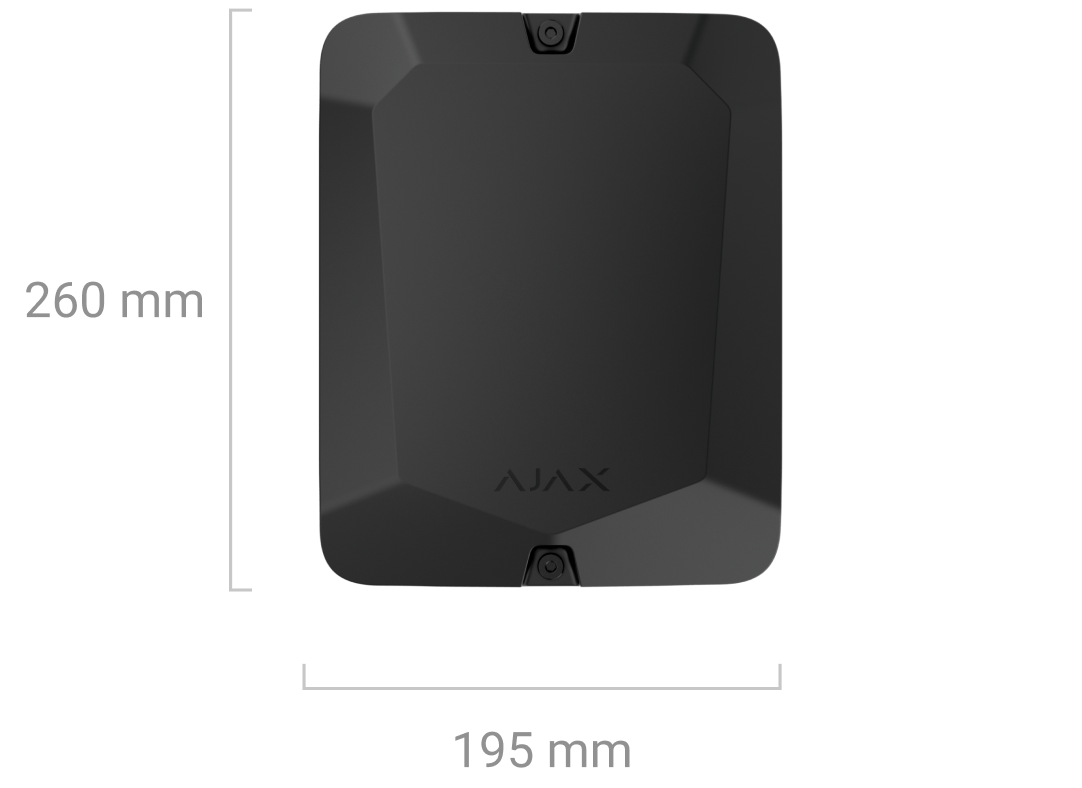

260 × 195 × 93 mm
Peso de la carcasa Case negra
997 g
Peso de la carcasa Case blanca
1.045 g
Rango de temperatura de funcionamiento
de −10 °C a +40 °C
Humedad de operación
hasta 75%
Colores

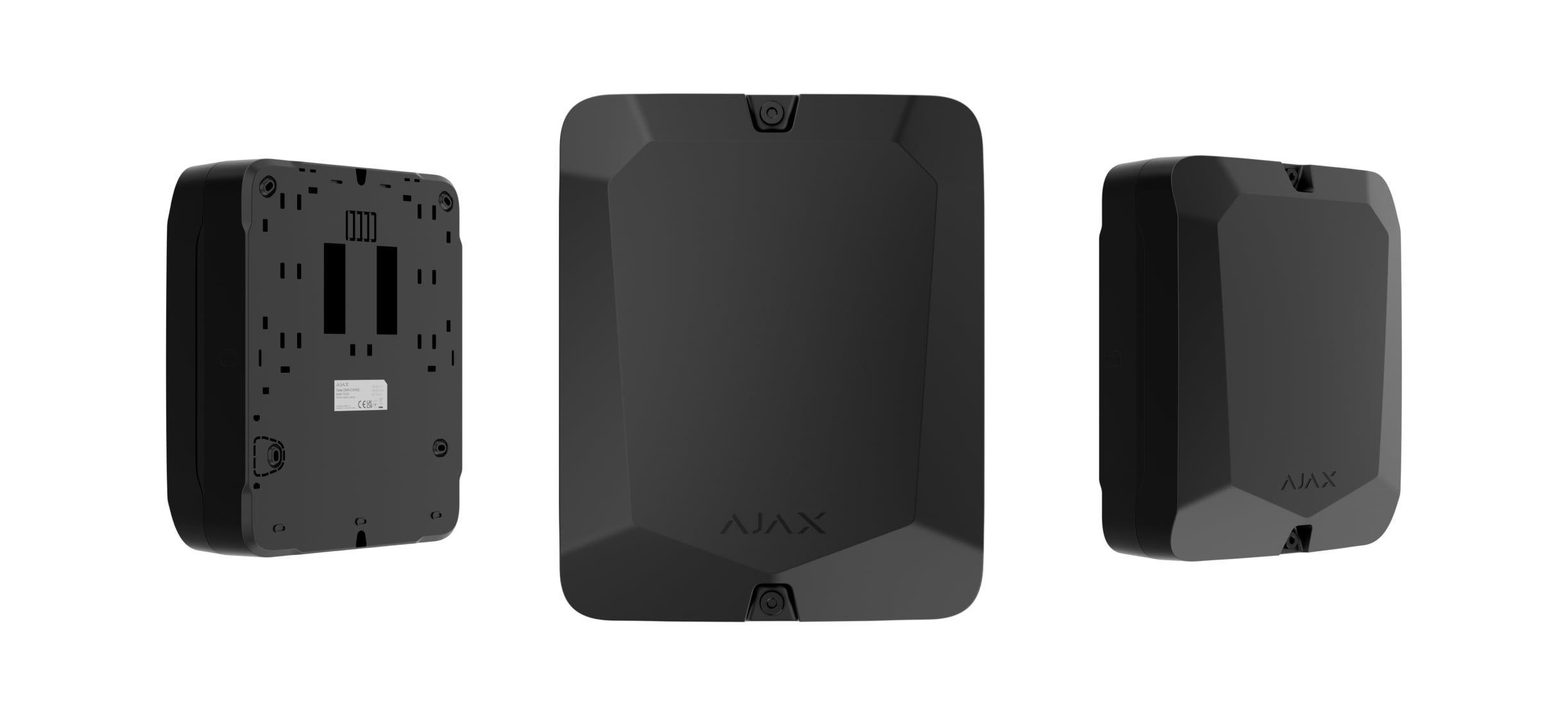

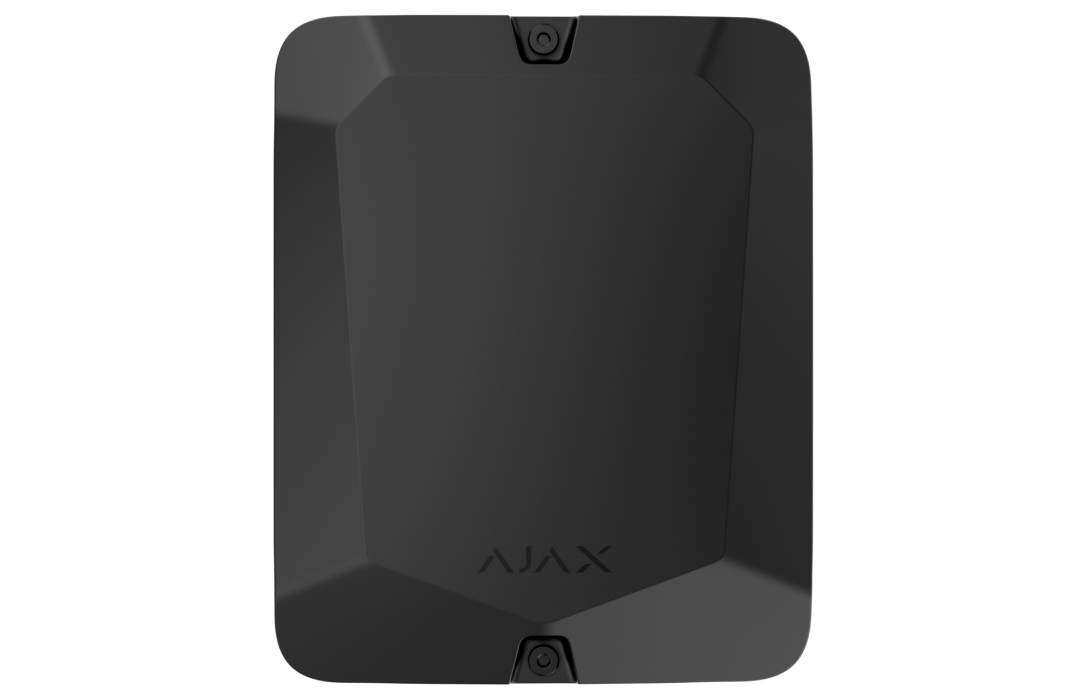

Negro

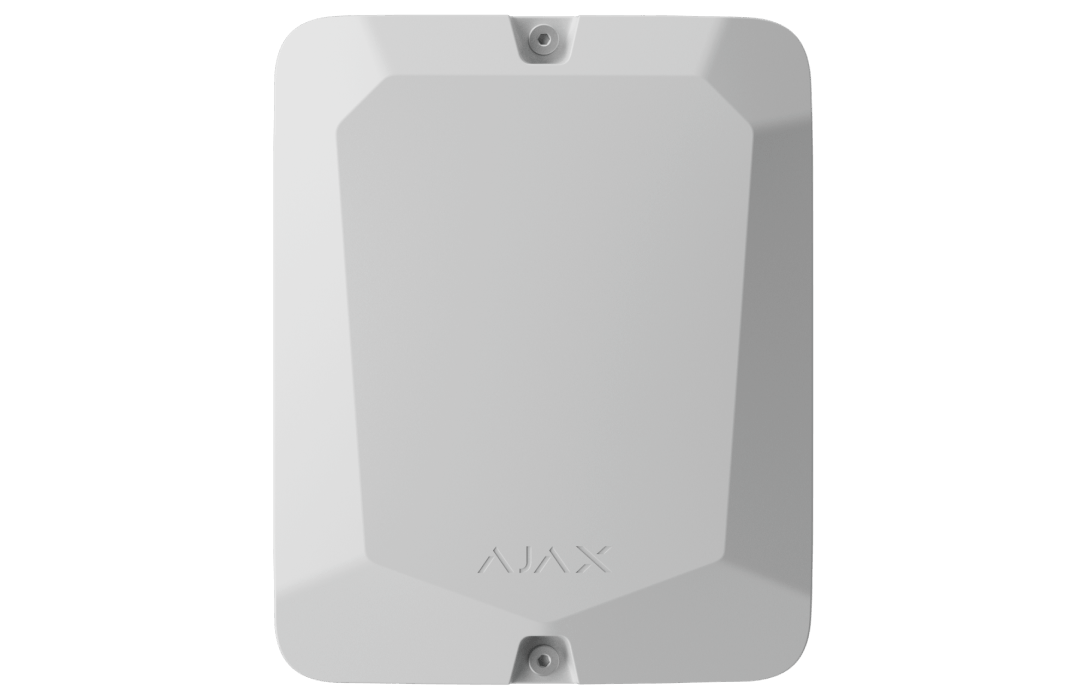

Blanco
Kit completo
Case C (260)
Placa del interruptor antisabotaje
Kit de instalación
Guía rápida
