Características

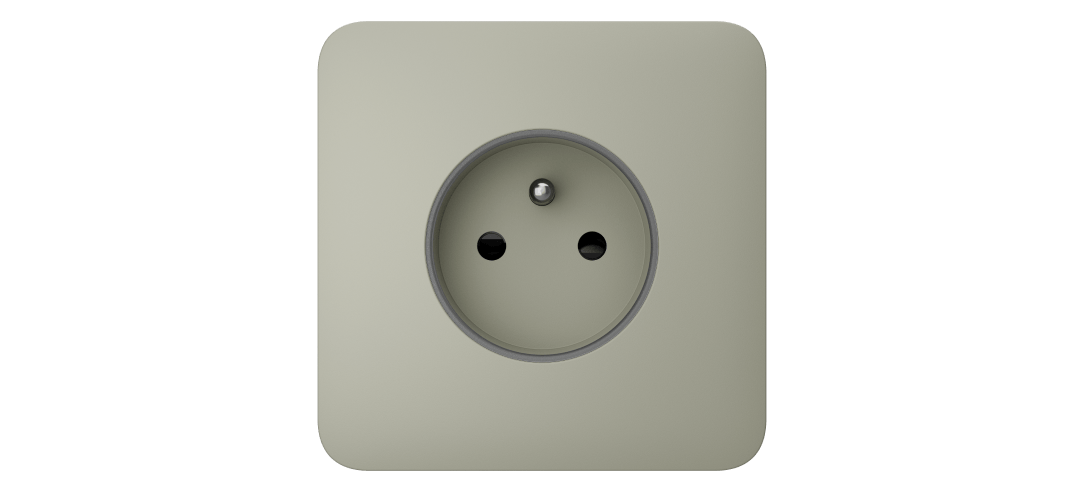

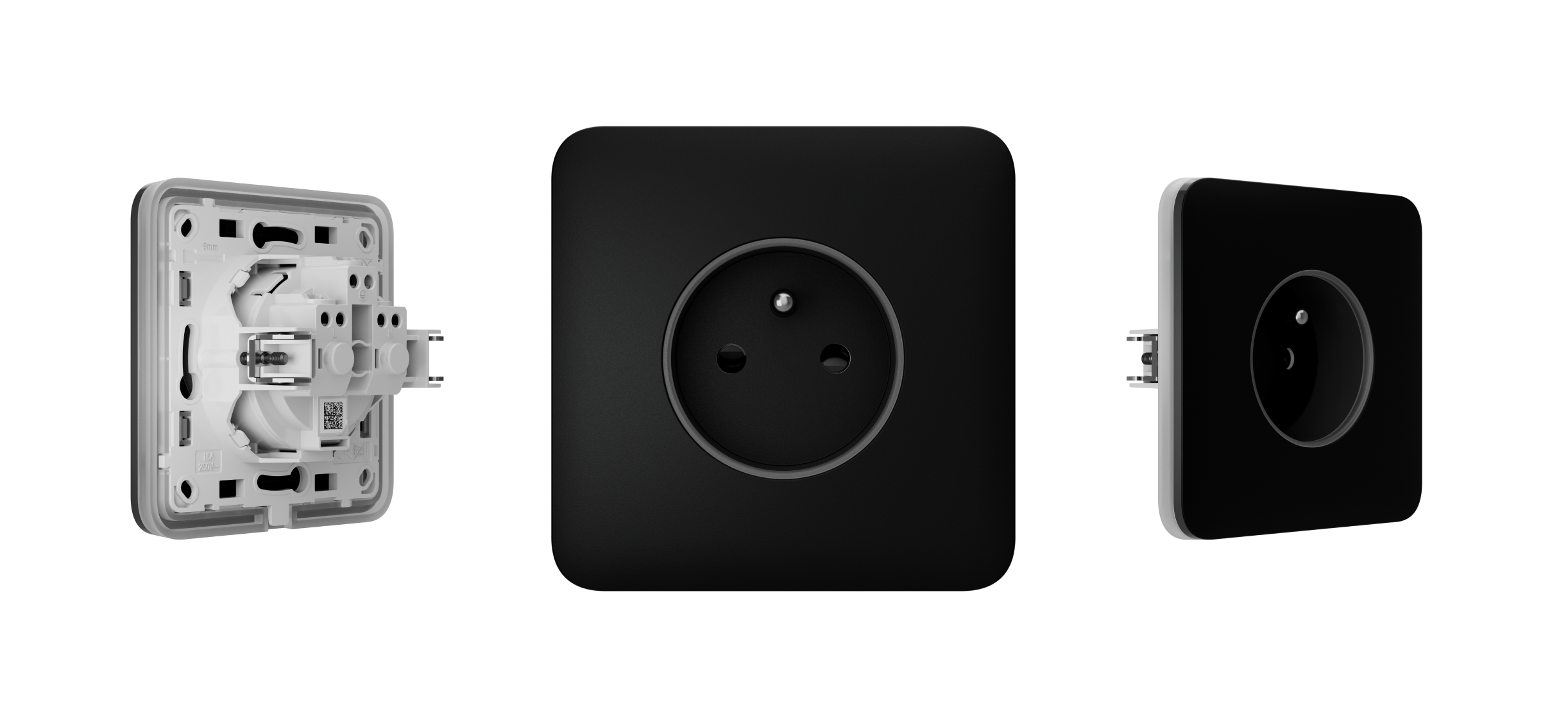

Outlet (basic) [type E]

Base de enchufe con conexión a tierra

Outlet (basic) [type E]

Componentes

Núcleo

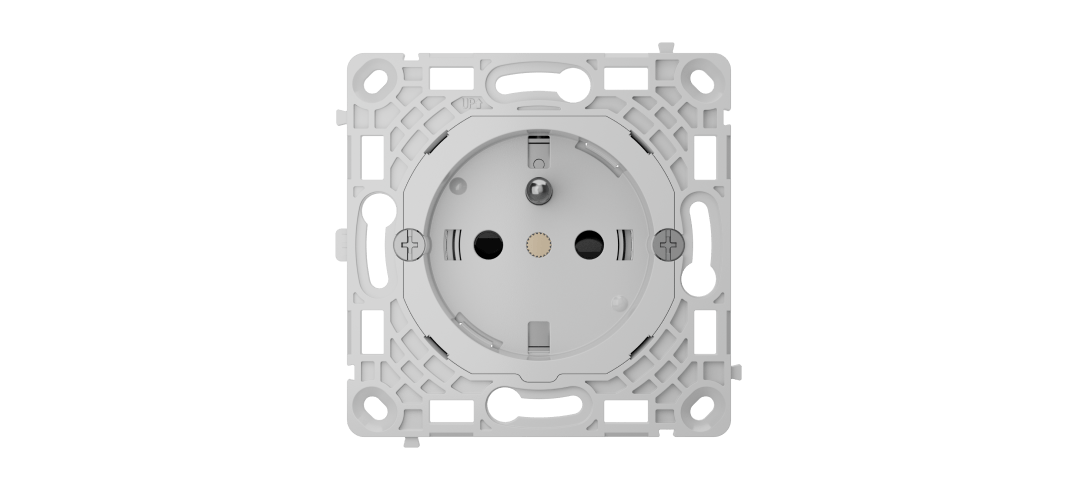

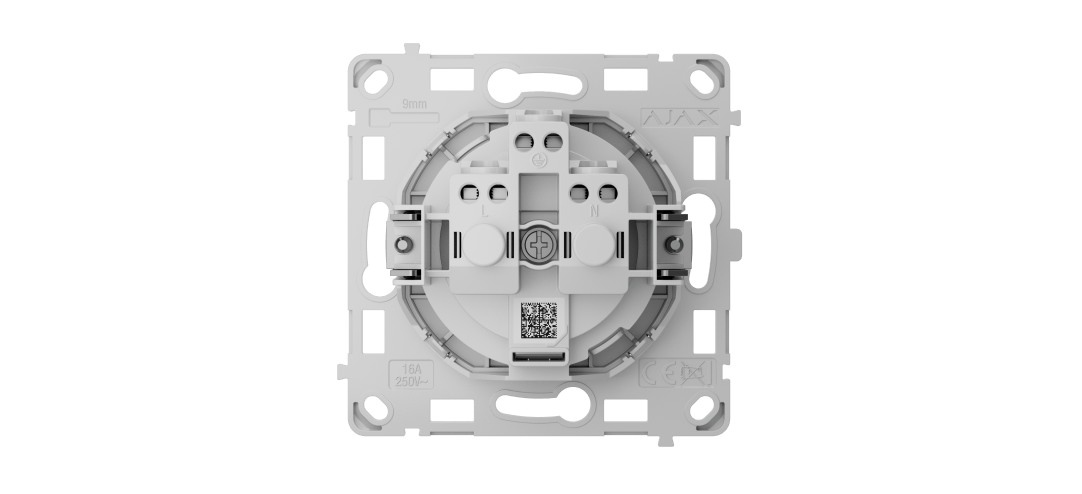

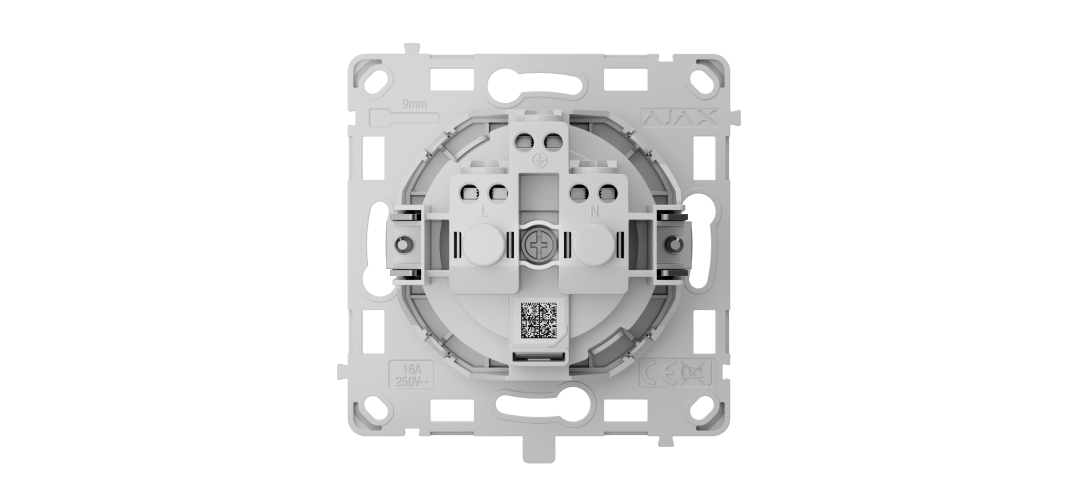

OutletCore (basic) [type E]

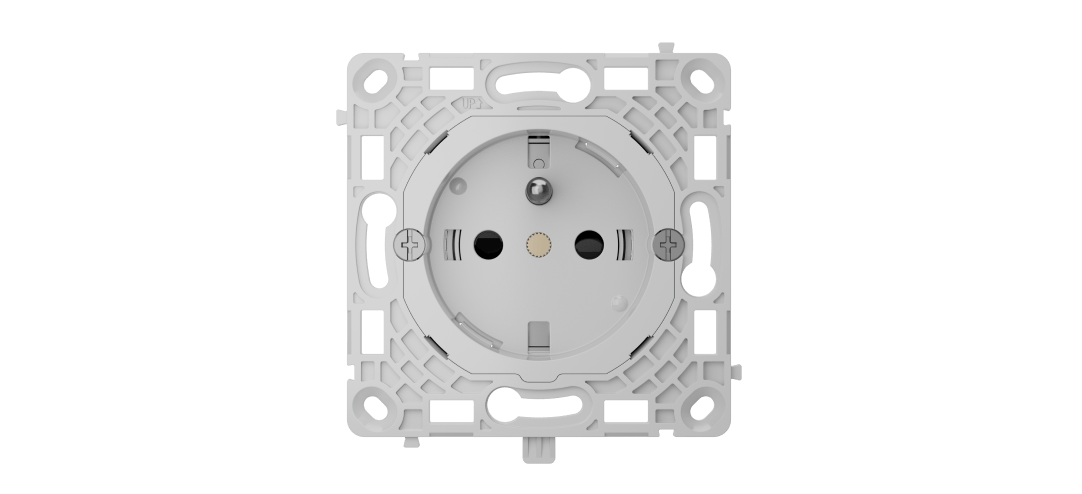

OutletCore (basic) vertical [type E]

Tapas

Todas las tapas constan de dos elementos del mismo color: el panel frontal y la tapa del enchufe.

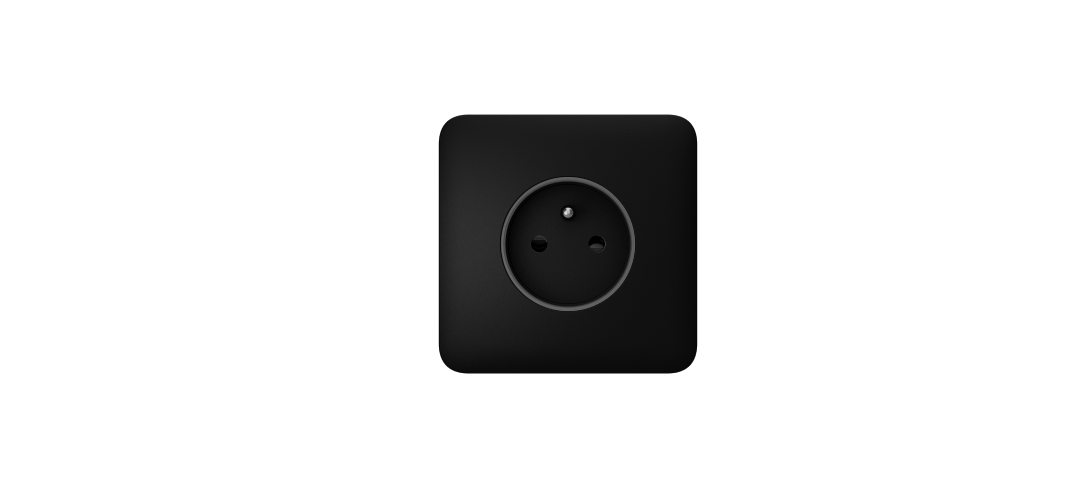

SoloCover (basic) [type E]

Se utiliza cuando la base de enchufe se instala como un dispositivo separado.

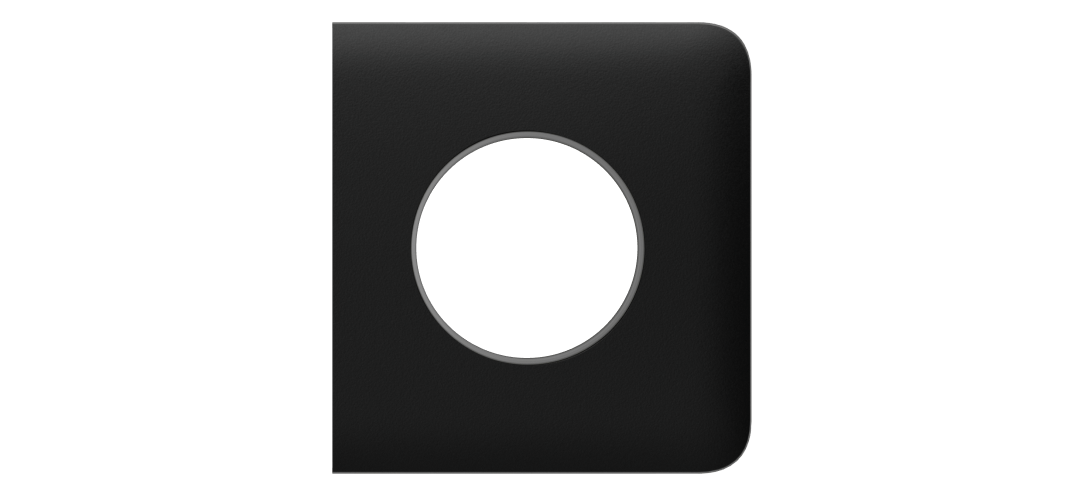

SideCover (basic) [type E]

Se utiliza cuando la base de enchufe se instala a la derecha o a la izquierda (arriba o abajo) del set de dispositivos.

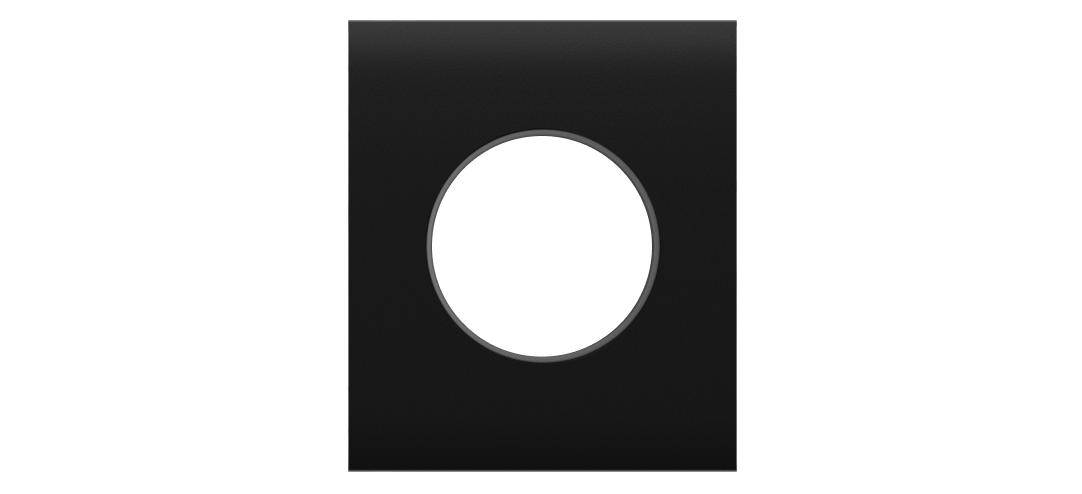

CenterCover (basic) [type E]

Se utiliza cuando la base de enchufe se instala entre el set de dispositivos.

Marcos

Marcos para dos, tres, cuatro y cinco bases de enchufe e interruptores Ajax en cualquier combinación*.

Frame (2 seats)

frame

Frame (3 seats)

frame

Frame (4 seats)

frame

Frame (5 seats)

frame

Frame (2 seats) vertical

frame

Frame (3 seats) vertical

frame

Frame (4 seats) vertical

frame

Frame (5 seats) vertical

frame

* Las combinaciones con bases de enchufe inteligentes sólo están disponibles en orientación horizontal.

Configuración

Base de enchufe simple

El Outlet (basic) [ type E ] se instala como un dispositivo separado.

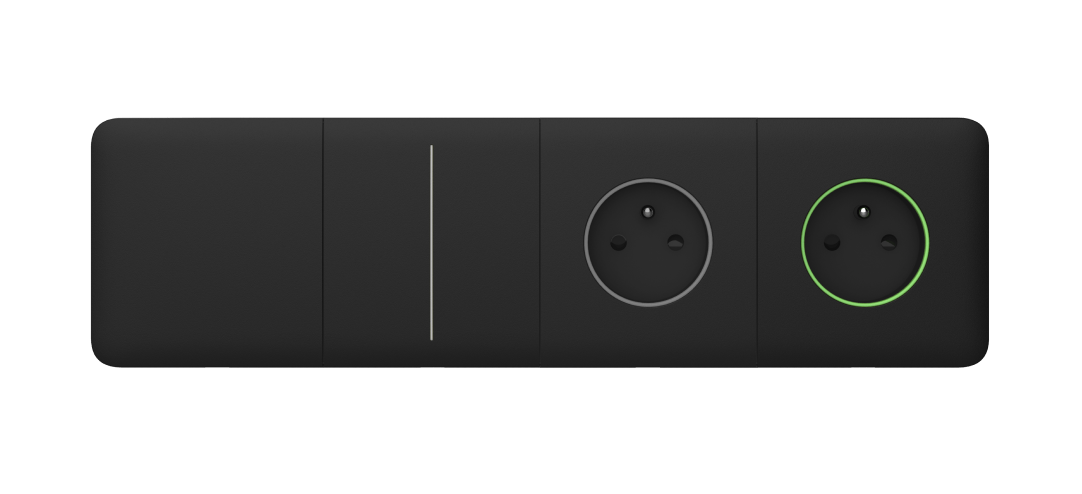

Base de enchufe combinada

El Outlet (basic) [ type E ] se combina en un conjunto con bases de enchufe Ajax e/o interruptores LightSwitch; los dispositivos se instalan en el marco Frame uno al lado del otro.

Colores de la tapa

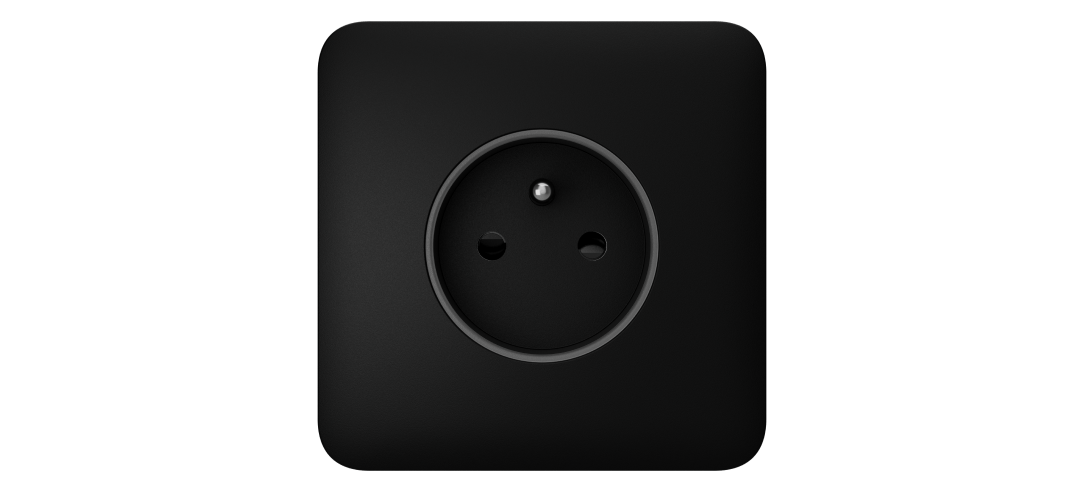

Negro (Black)

RAL 9005

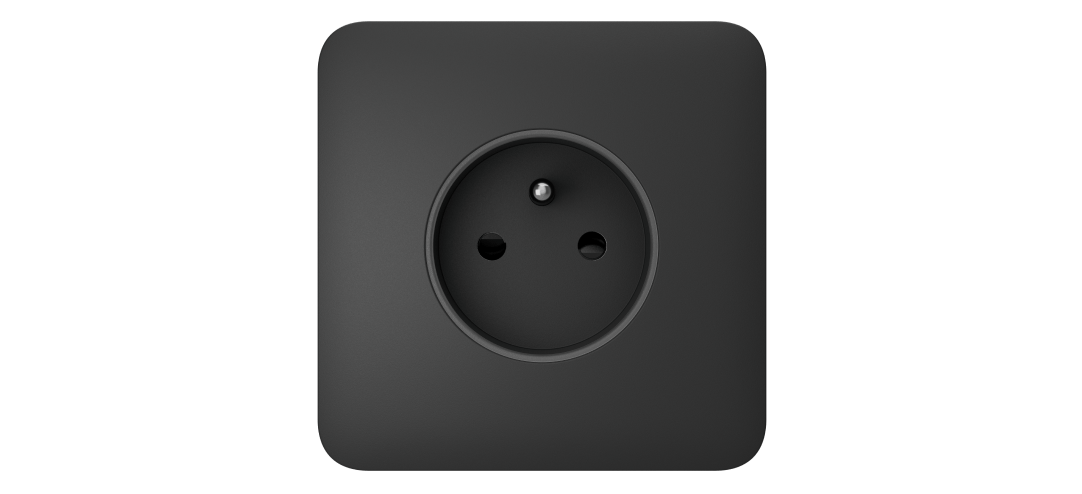

Grafito (Graphite)

RAL 7024

Blanco (White)

RAL 9003

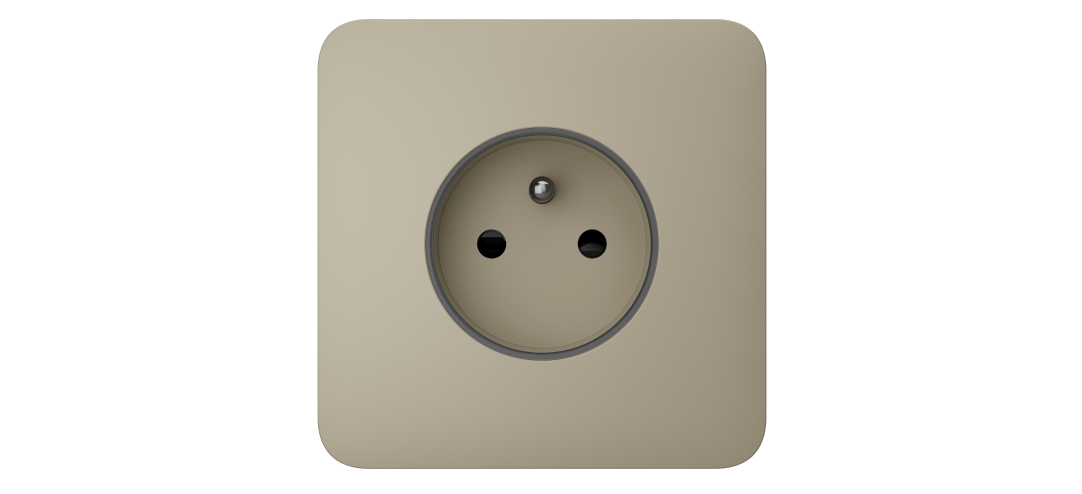

Marfil (Ivory)

RAL 1013

Niebla (Fog)

RAL 7047

Ostra (Oyster)

RAL 9002

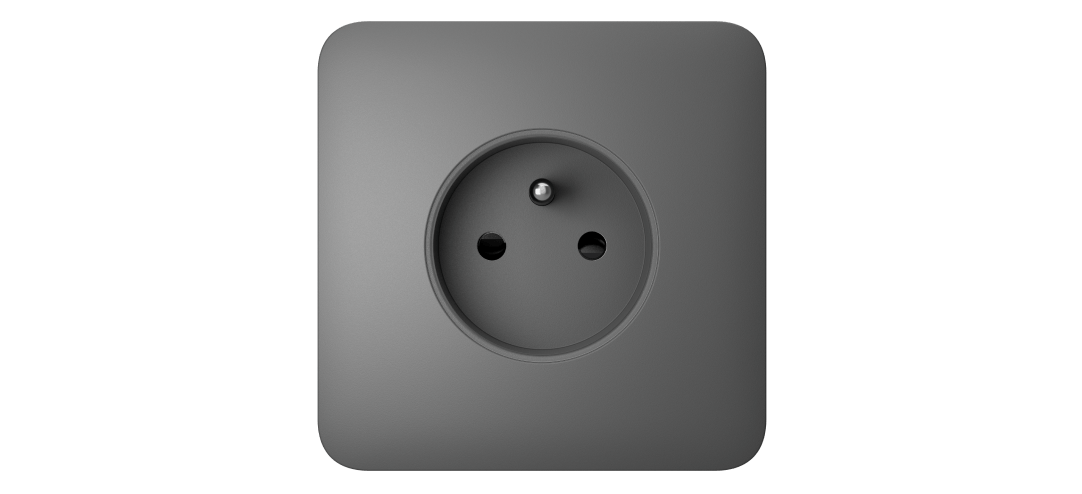

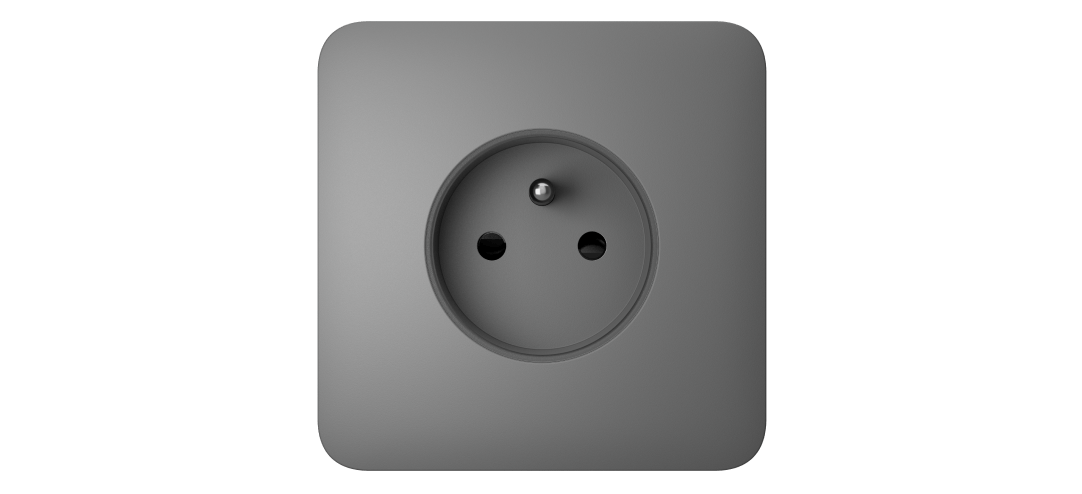

Gris (Grey)

RAL 7004

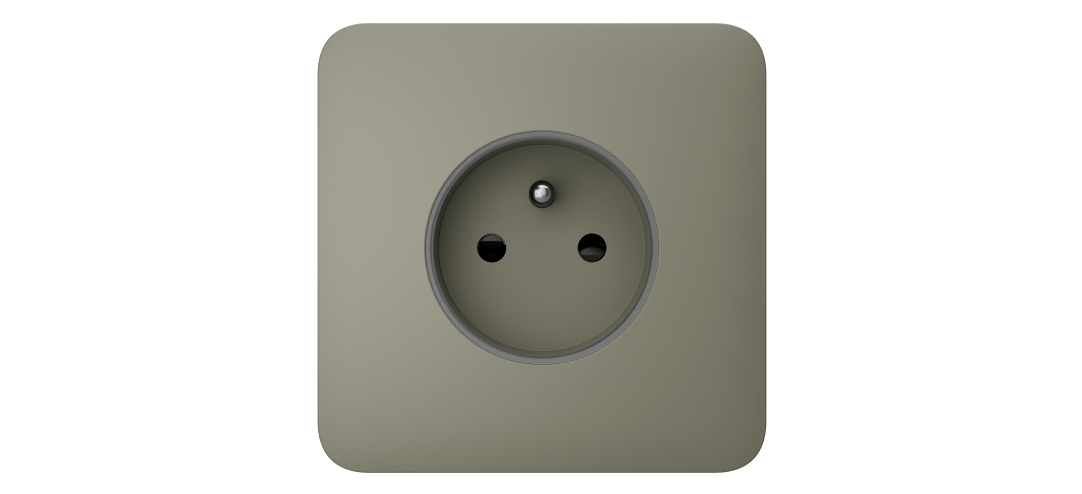

Oliva (Olive)

RAL 7044

Los colores RAL que se indican a continuación son una aproximación al color real. Sin embargo, pueden diferir ligeramente, por lo que solo debe utilizarlos como guía para la elección del color.

Recomendaciones

El dispositivo está diseñado para su instalación solo en interiores.
El dispositivo debe ser instalado por un electricista profesional.

Alimentación

Tensión de la alimentación

250 V~, 50/60 Hz

Corriente de carga máxima

16 A

Potencia de salida

hasta 3.6 kW (carga resistiva a 250 V~)

Clasificación de protección contra descargas eléctricas

Clase I (con terminal de conexión a tierra)

Parámetros de funcionamiento

Rango de temperatura de funcionamiento

de –10 °C a +40 °C

Humedad de operación

hasta 75% sin condensación

Clasificación de protección

IP20

Dimensiones

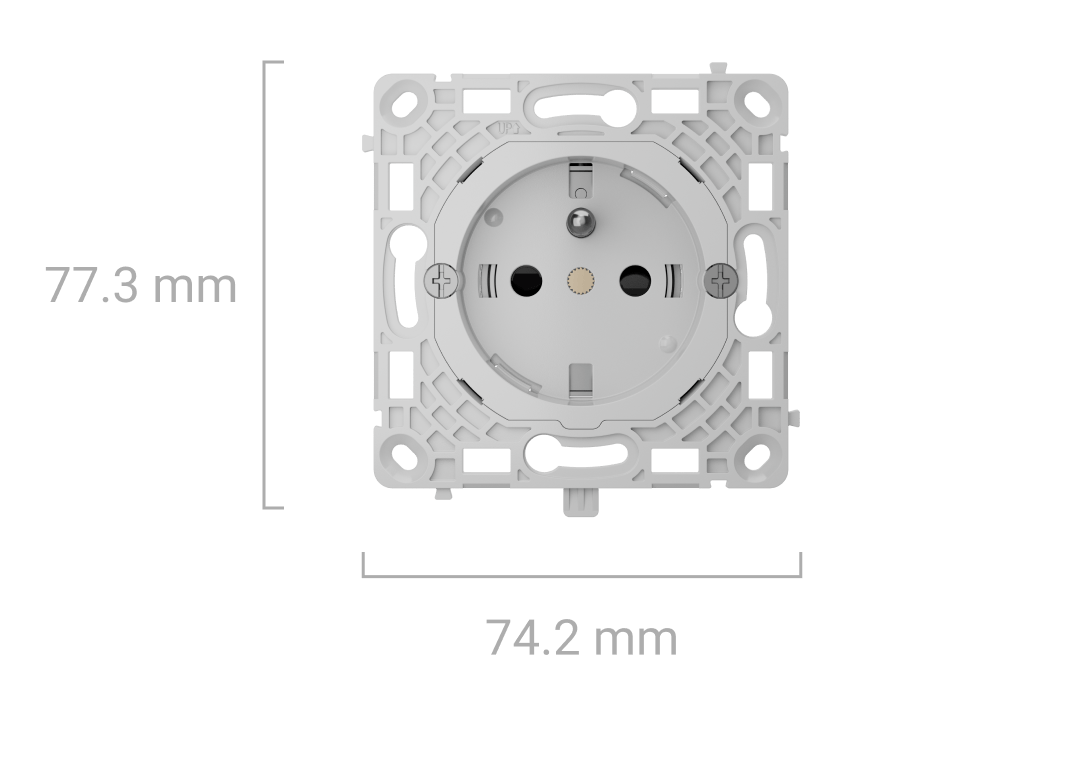

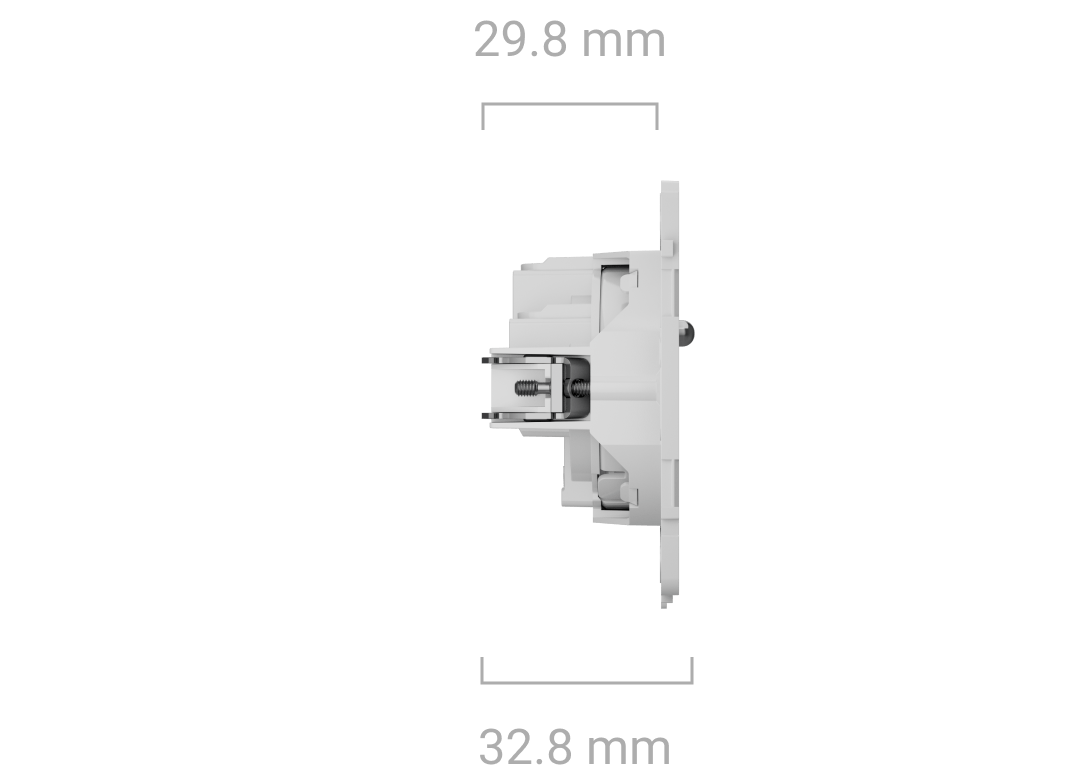

OutletCore (basic) [type E]

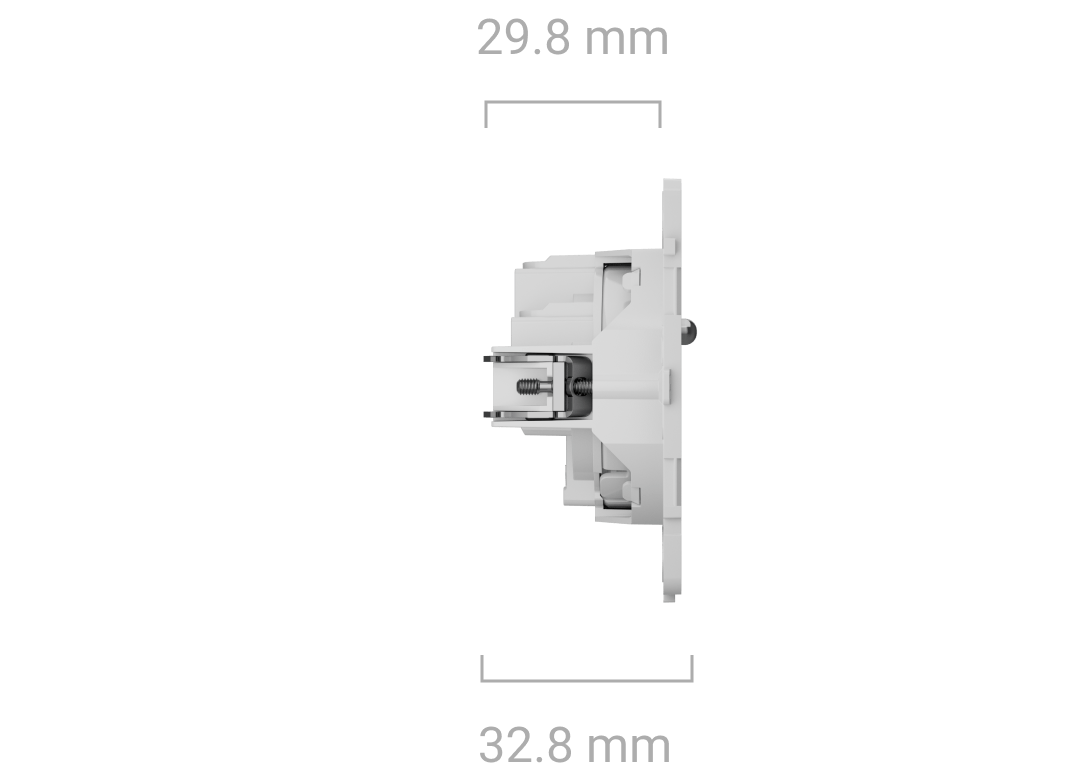

77.3 × 74.2 × 32.8 mm

ttx
ttx

OutletCore (basic) vertical [type E]

74.2 × 74.5 × 32.8 mm

ttx
ttx

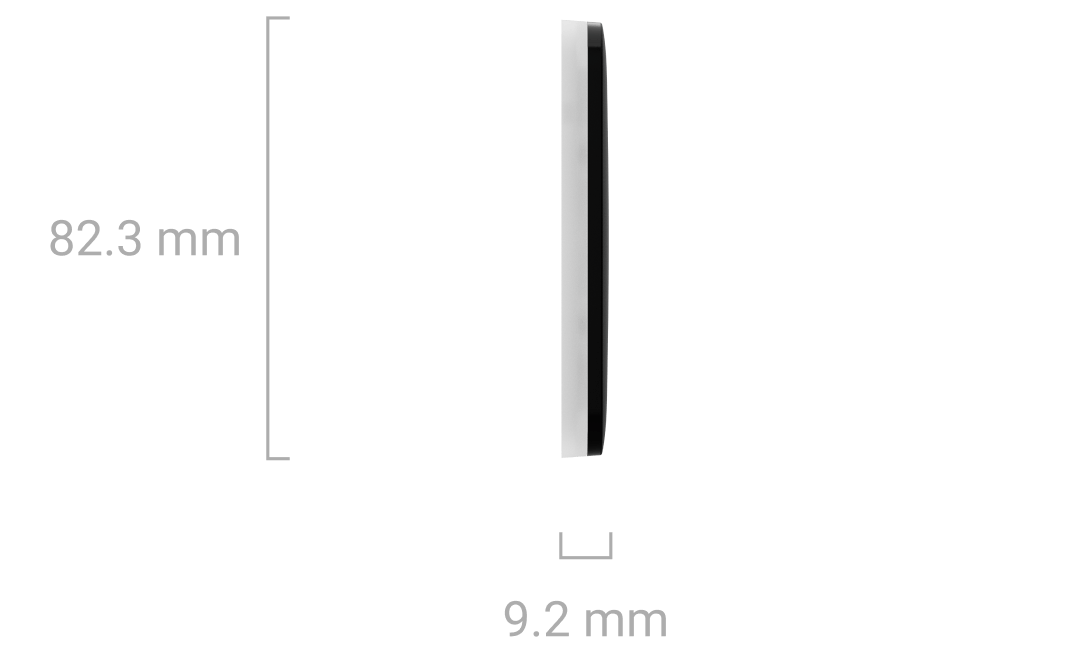

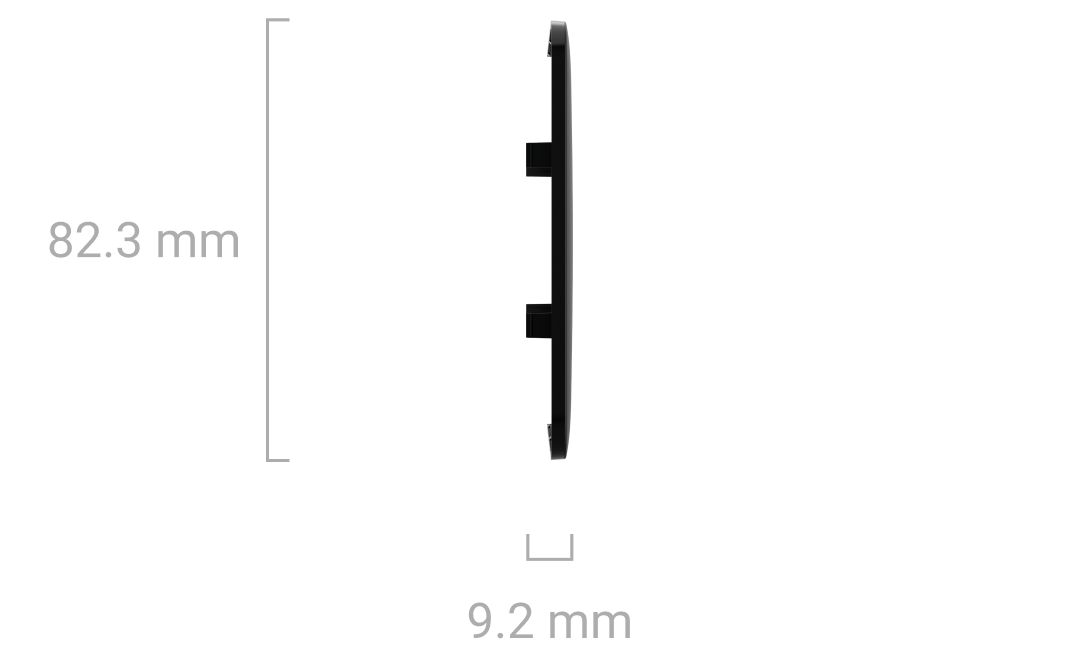

SoloCover (basic) [type E]

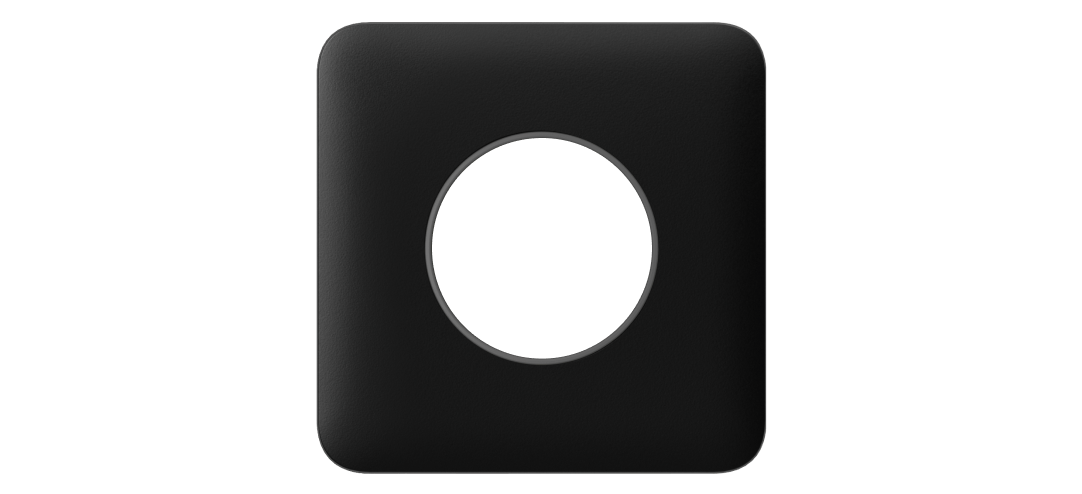

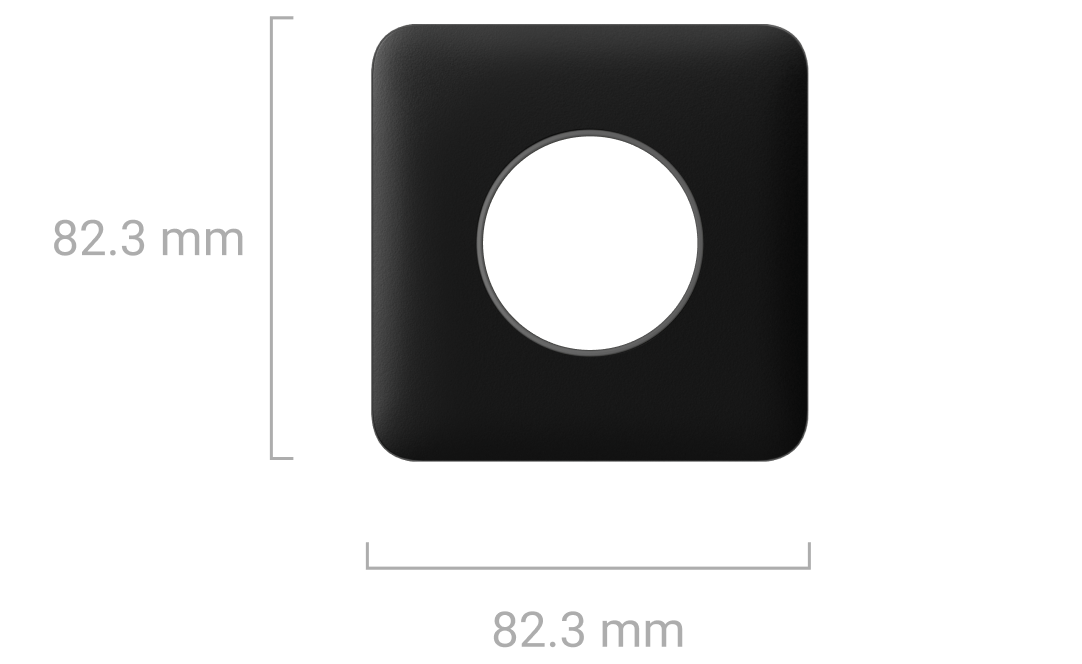

panel frontal: 82.3 × 82.3 × 9.2 mm

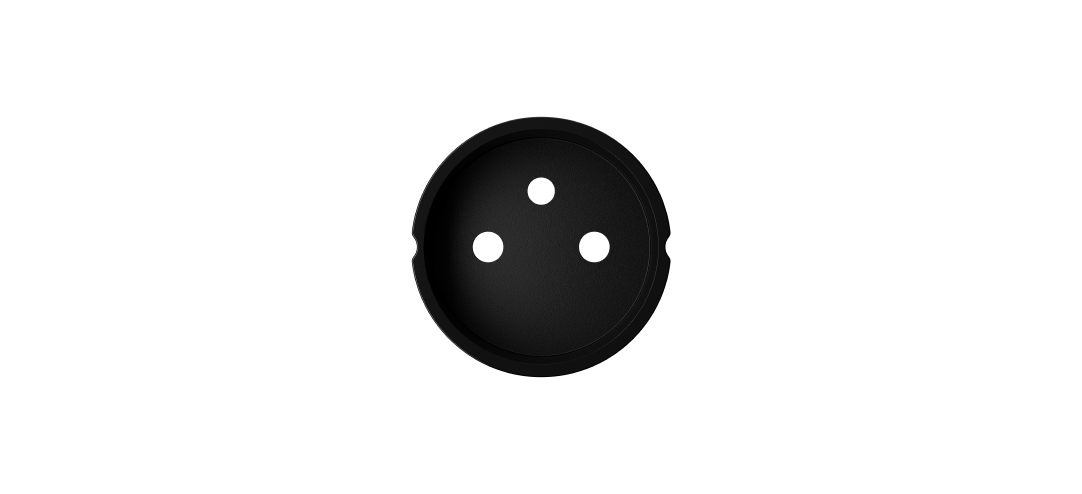

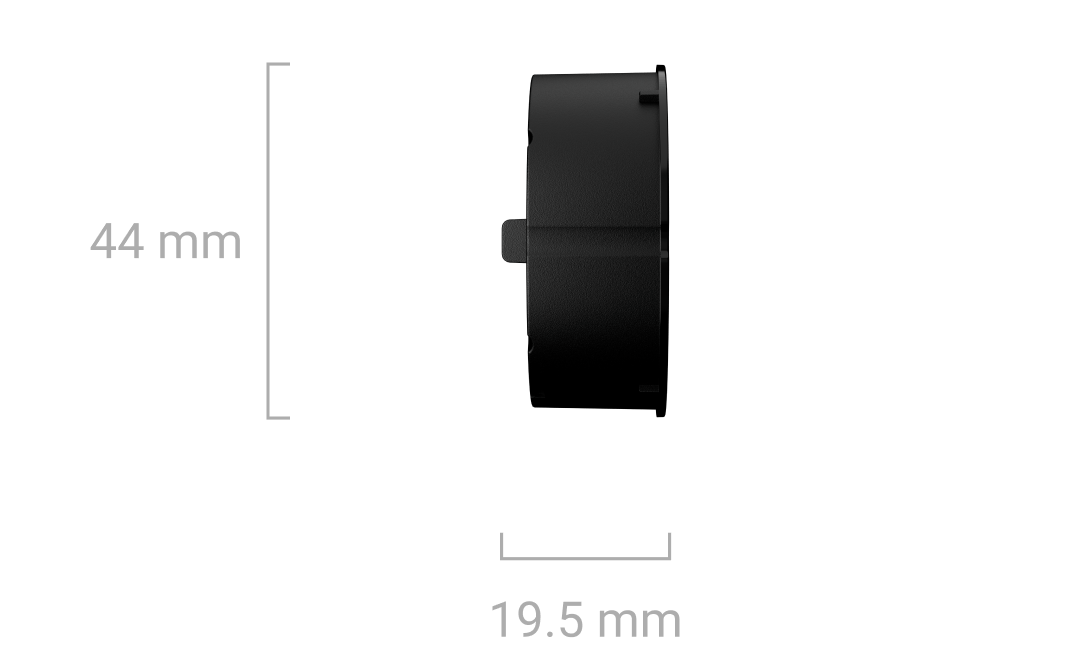

tapa del enchufe: 44 × 19.5 mm

ttx
ttx
ttx
ttx

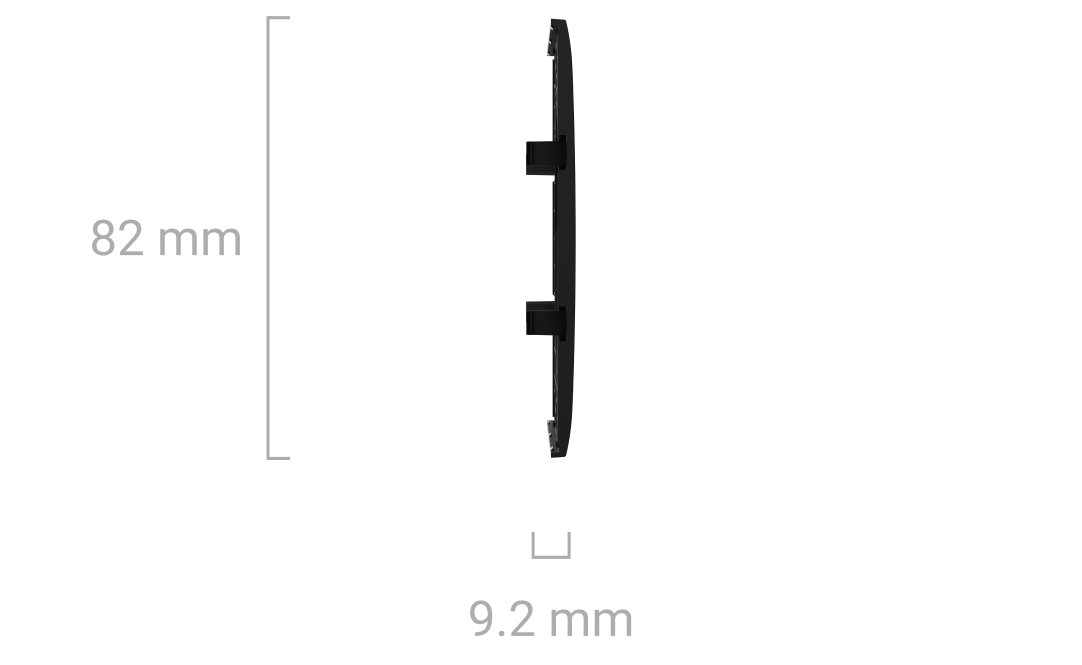

SideCover (basic) [type E]

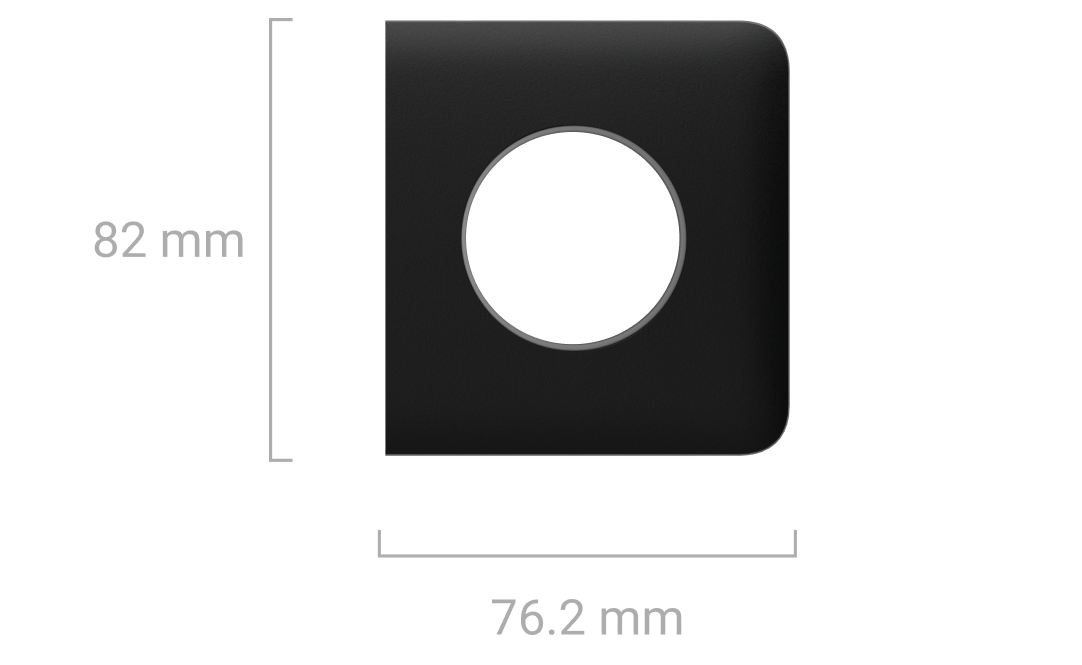

panel frontal: 82 × 76.2 × 9.2 mm
tapa del enchufe: 41 × 19.5 mm

ttx
ttx
ttx
ttx

CenterCover (basic) [type E]

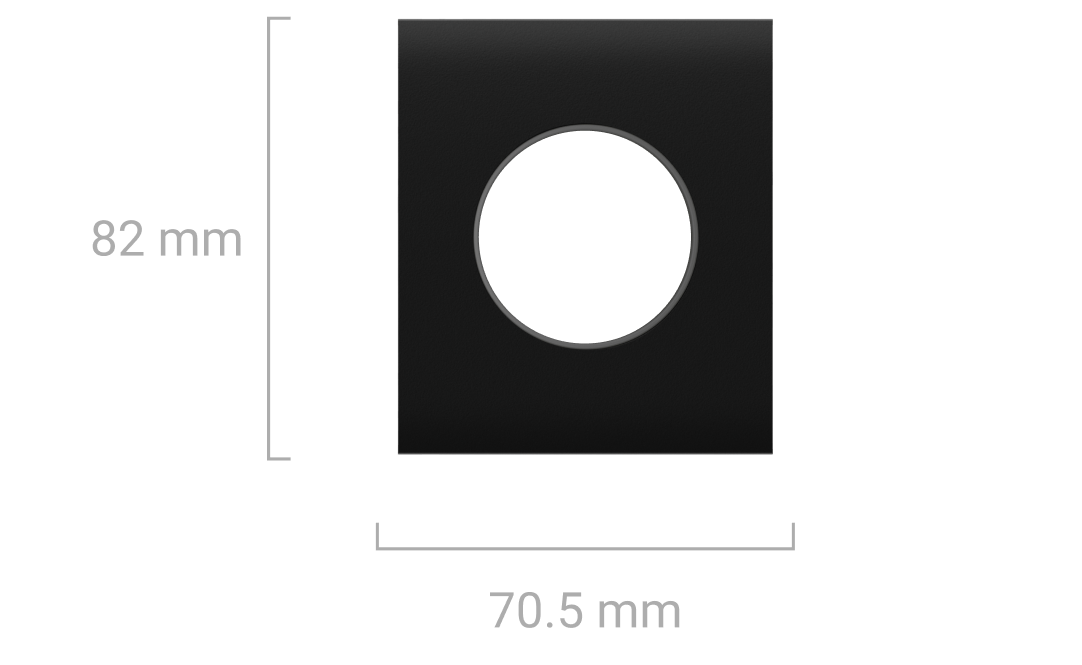

panel frontal: 82 × 70.5 × 9.2 mm

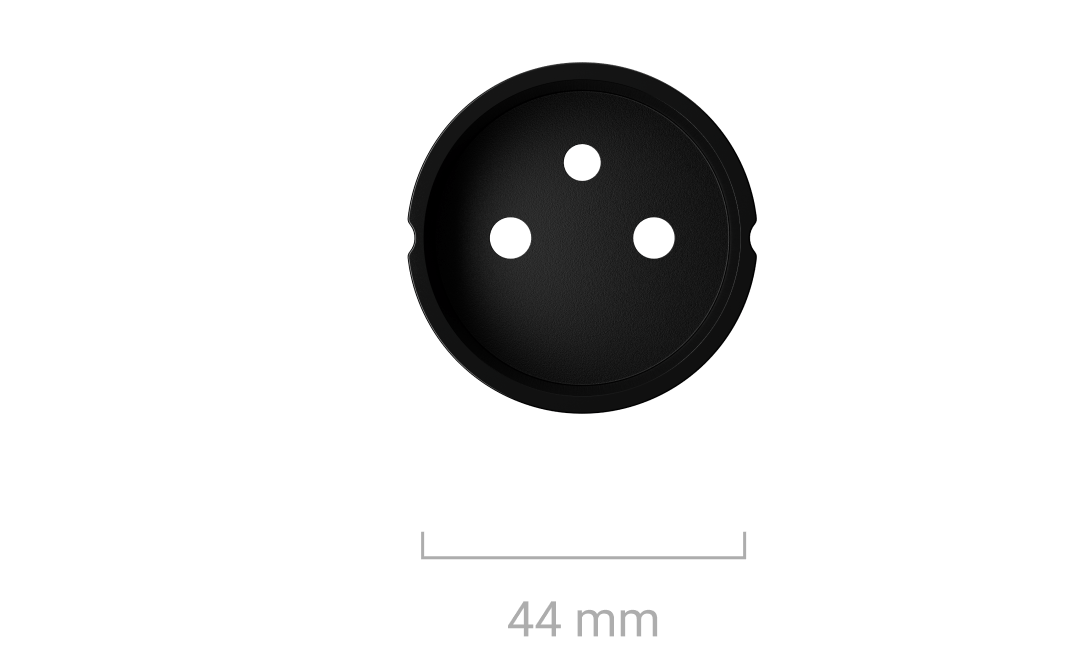

tapa del enchufe: 44 × 19.5 mm

ttx
ttx
ttx
ttx

Marcos

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

frame
frame

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

frame
frame

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

frame
frame

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

frame
frame

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

frame
frame

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

frame
frame

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

frame
frame

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

frame
frame

Peso

OutletCore (basic) [type E]

49 g

OutletCore (basic) vertical [type E]

49 g

SoloCover (basic) [type E]

panel frontal: 12 g
tapa del enchufe: 5 g

SideCover (basic) [type E]

panel frontal: 12 g
tapa del enchufe: 5 g

CenterCover (basic) [type E]

panel frontal: 11 g
tapa del enchufe: 5 g

Marcos

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

Kit completo

El Outlet (basic) [type E] es un dispositivo prefabricado. Todos los elementos se compran por separado

Certificaciones y cumplimiento de normas

Outlet (basic) [type E]

Outlet (basic) [type E]

device
OutletCore (basic) [type E]

Directiva de Restricción de Sustancias Peligrosas (RoHS)

Informe de prueba emitido por Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Seguridad general de los productos (GPSD)

IEC 60884-1:2022

PSTI UK

Schedule 1


device
Frame

Directiva de Restricción de Sustancias Peligrosas (RoHS)

Informe de prueba emitido por Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
OutletCore (basic) vertical [type E]

Directiva de Restricción de Sustancias Peligrosas (RoHS)

Informe de prueba emitido por Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Seguridad general de los productos (GPSD)

IEC 60884-1:2022

PSTI UK

Schedule 1


device
Frame vertical

Directiva de Restricción de Sustancias Peligrosas (RoHS)

Informe de prueba emitido por Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Información adicional

Cumplimiento de normas

Más información

Garantía

24 meses

Más información

Manual de usuario
