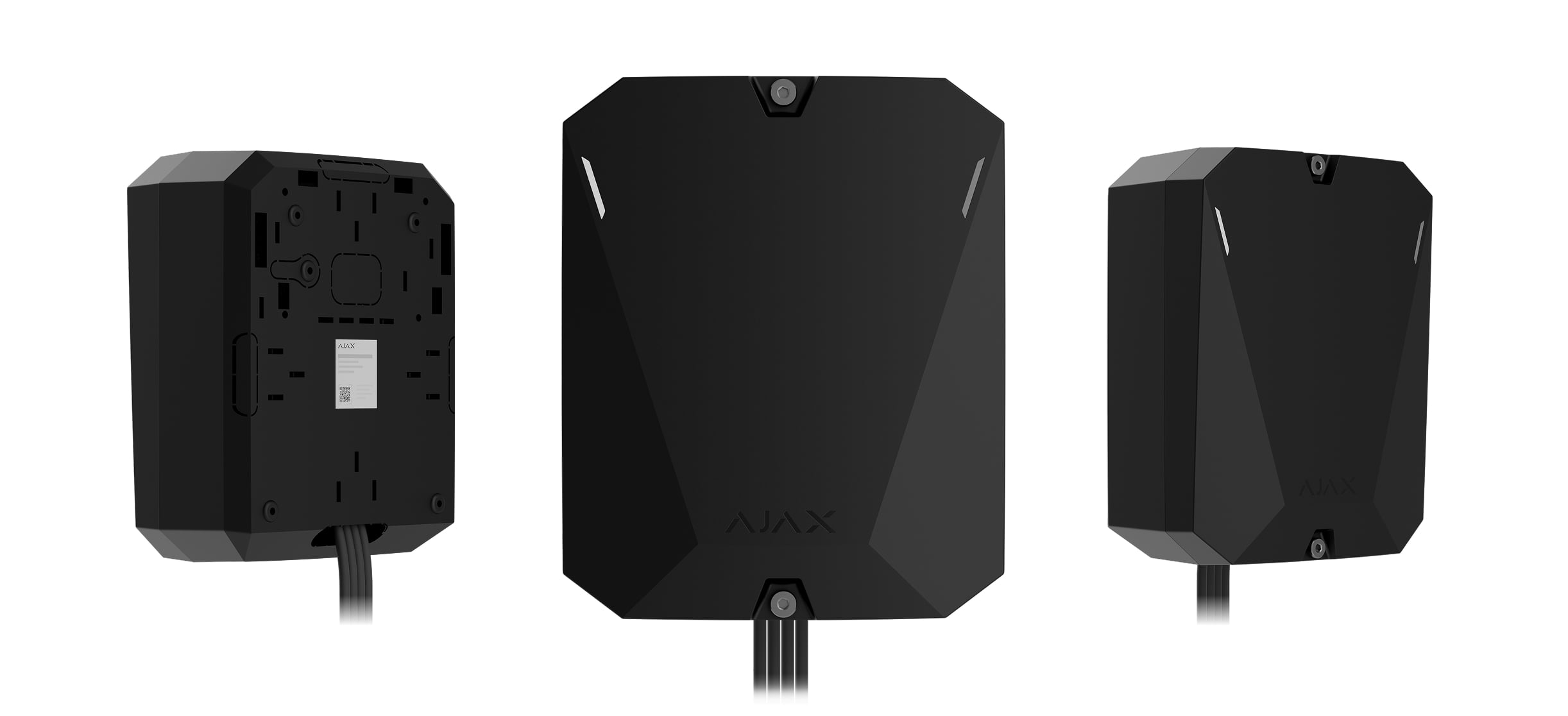

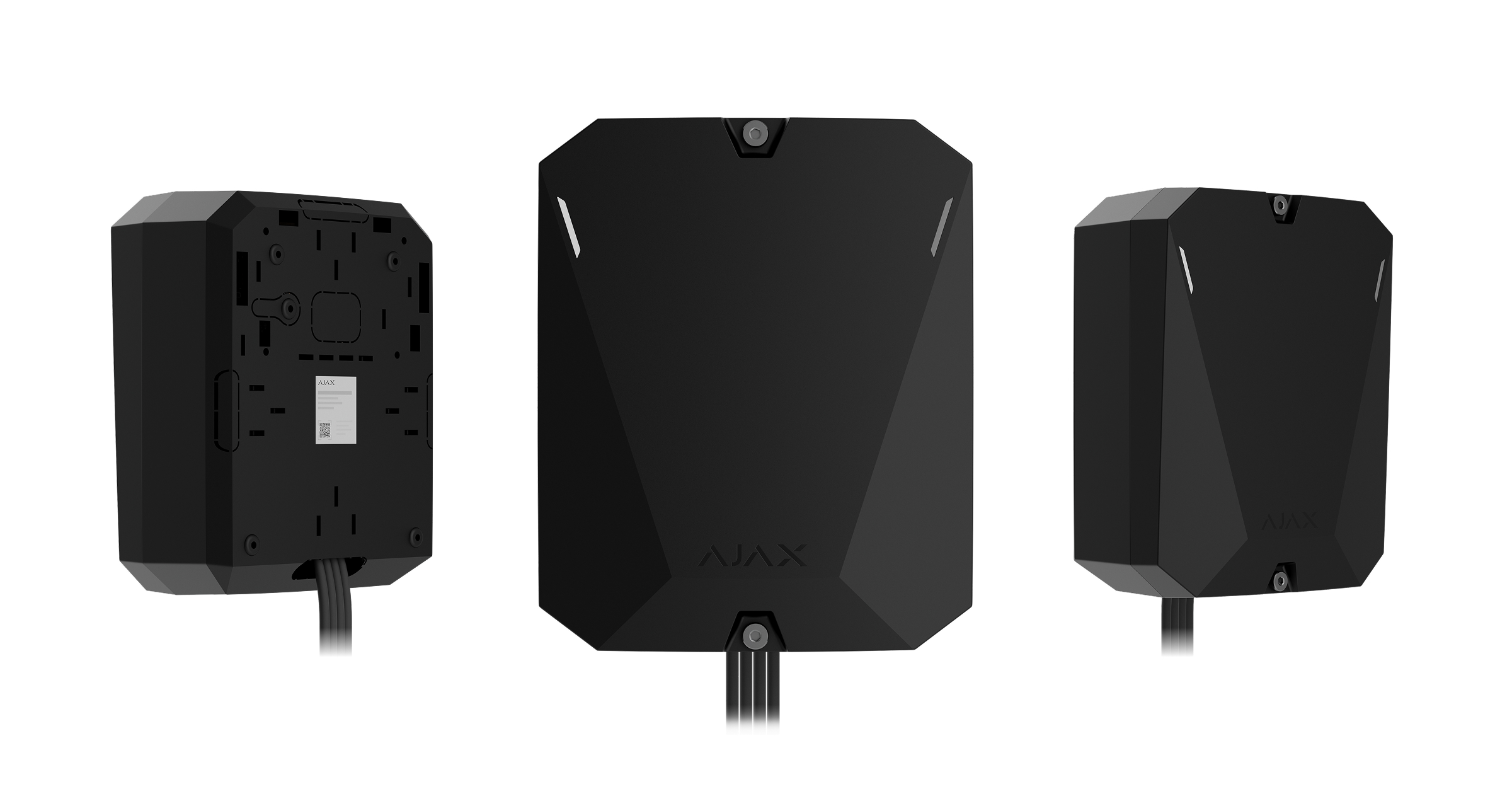

Superior Hub Hybrid 2

Dispositivos Ajax

hasta 250

En particular:

• hasta 200 dispositivos cableados por una línea Fibra;
• hasta 5 repetidores.

Ajax NVR

hasta 36

Cámaras Ajax

hasta 224 vía Ajax NVR y hasta 492 autónomas

Cámaras IP de terceros

hasta 100 al utilizar RTSP vía SDK

hasta 224 al utilizar ONVIF vía Ajax NVR

Usuarios

hasta 200

• Cualquier número de usuarios con permisos de administrador dentro del límite del hub.
• Cuentas PRO para instaladores.
• Cuentas PRO para empresas de instalación y de monitorización.

Escenarios de automatización

hasta 64

• Por alarma.
• Por programación.
• Por armado/desarmado.
• Por temperatura, humedad, concentración de CO₂.
• Al pulsar el Button.
• Al tocar el LightSwitch.

Grupos de seguridad

hasta 25

Estancias

hasta 50

Historial de eventos

hasta 1.000 eventos

Los eventos se guardan en la memoria flash no volátil integrada.

Tecnología de comunicación Fibra

Tecnología patentada de comunicación cableada para la transmisión de comandos, alarmas y eventos.

Características clave:

• Comunicación bidireccional.
• Protección antisabotaje avanzada.

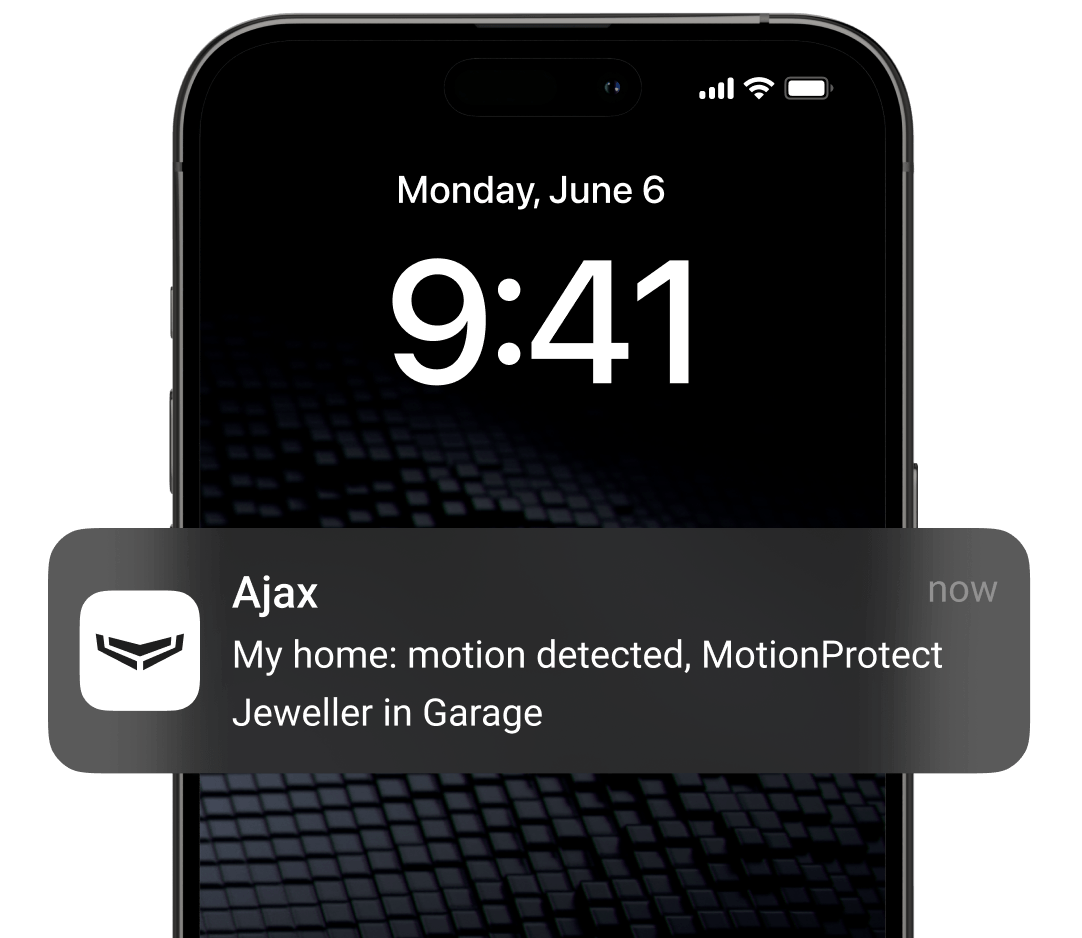

• Notificaciones instantáneas.
• Control y configuración remotos en apps Ajax.

Conexión cableada

Cable de 4 núcleos

Entrada

8 líneas Fibra

Compatible solo con dispositivos Fibra.

Longitud de la línea Fibra

hasta 2.000 m

Cuando se utiliza el cable de par trenzado U/UTP cat.5.

Alimentación de dispositivos

hasta 14.4 W

Para todos los dispositivos cableados conectados.

Tensión de salida

23–25.1 V⎓

Potencia nominal máxima

0.53 A

Tensión máxima de salida pico a pico

220 mV⎓

Topologías

• En serie
• En anillo
• En árbol

Si la línea se rompe, el anillo se divide en dos segmentos operativos, los dispositivos siguen funcionando y el sistema notifica la incidencia a una empresa de monitorización y a los usuarios.

Intervalo de ping

de 12 seg a 300 seg

Se establece por un PRO o un usuario con permisos de administrador en las apps Ajax.

Comunicación cifrada

Todos los datos almacenados y transmitidos están protegidos por el cifrado de bloques de clave flotante.

Tecnología de comunicación Superior Jeweller

Tecnología inalámbrica y patentada para la transmisión de comandos, alarmas y eventos. Superior Jeweller es una versión mejorada del protocolo de radio Jeweller para dispositivos Superior, que garantiza el cumplimiento de la norma EN 50131 (Grade 3).

Características clave:

• Comunicación bidireccional.
• Protección antisabotaje avanzada.
• Cifrado por bloques mejorado con clave dinámica.
• Notificaciones instantáneas.
• Control y configuración remotos en apps Ajax.

Bandas de frecuencia

865.0–868.0 MHz

868.0–868.6 MHz

868.7–869.2 MHz

869.4–869.65 MHz

Potencia radiada aparente (PRA) máxima

hasta 25 mW

Control automático de potencia para reducir el consumo de energía y las interferencias de radio.

Modulación de la señal de radio

GFSK

Alcance de comunicación por radio

hasta 3.500 m

Entre el hub y los dispositivos añadidos a él, sin obstáculos. El alcance máximo depende del dispositivo añadido.

Intervalo de ping

de 12 seg a 300 seg

Se establece por un PRO o un usuario con permisos de administrador en las apps Ajax.

Comunicación cifrada

Todos los datos almacenados y transmitidos están protegidos por un cifrado avanzado, que garantiza tanto la confidencialidad como la integridad.

Salto de frecuencia

Para evitar las interferencias de radio y la inhibición.

Tecnología de comunicación Wings

Tecnología patentada de comunicación inalámbrica para la transmisión de grandes paquetes de datos.

Características clave:

• Comunicación bidireccional.
• Protección antisabotaje avanzada.
• Cifrado por bloques mejorado con clave dinámica.
• Recarga de paquetes de datos si se produce un error de transmisión.
• Comprobación de entrega de fotos.

Bandas de frecuencia

865.0–868.0 MHz

868.0–868.6 MHz

868.7–869.2 MHz

869.4–869.65 MHz

Potencia radiada aparente (PRA) máxima

hasta 25 mW

Control automático de potencia para reducir el consumo de energía y las interferencias de radio.

Alcance de comunicación por radio

hasta 3.000 m

Entre el hub y los dispositivos añadidos a él, sin obstáculos. El alcance máximo depende del dispositivo añadido.

Comunicación cifrada

Todos los datos almacenados y transmitidos están protegidos por un cifrado avanzado, que garantiza tanto la confidencialidad como la integridad.

Salto de frecuencia

Para evitar las interferencias de radio y la inhibición.

Tipos de fotoverificación

• Foto por alarma
• Foto por escenario
• Foto bajo demanda
• Foto por programación
• Foto por armado/desarmado
• Foto por enmascaramiento
• Foto por alarma antisabotaje
• Foto por magnetómetro

Tiempo de entrega de fotos

hasta 9 seg

Por defecto.

Resolución de fotos

hasta 960 × 720 píxeles

Depende del detector.

Número de fotos en una serie

de 1 a 5

Protocolos soportados

• SIA DC-09 (SIA-DCS)
• SurGard (Contact ID)
• ​​ADEMCO 685
• Otros protocolos patentados

Tipos de eventos

• Alarmas y eventos del sistema
• Coordenadas del botón de pánico
• Verificación fotográfica

Alarma antisabotaje

El sistema envía notificaciones de intentos de abrir la tapa de la carcasa del hub o de arrancar la carcasa de la superficie.

Protección contra la falsificación

autenticación de dispositivos

Salto de frecuencia

El hub envía notificaciones de inhibición o de pérdida de conexión con los dispositivos a todos los usuarios y a la empresa de monitorización.

Alerta de inhibición

El Superior Hub Hybrid 2 analiza el nivel de ruido en el canal y la calidad de la comunicación con los dispositivos añadidos y envía una notificación en 30 segundos.

Tipo de alimentación principal

tipo A

Rango de tensión CA de funcionamiento del dispositivo

100–240 V, 50/60 Hz

De la fuente de energía principal. Hasta 10 W de consumo de energía de la red.

Rango de tensión CC de funcionamiento del dispositivo

10.5–15 V⎓

Funcionamiento autónomo

hasta 60 horas

El Superior Hub Hybrid 2 con una batería de reserva de 7 Ah puede alimentar un sistema de 15 dispositivos cableados durante 60 horas. Los dispositivos inalámbricos funcionan con baterías y no requieren alimentación adicional.

El modo Ahorro de batería permite extender la duración de la batería de reserva.

Tensión de batería baja

11.7 V⎓

Tensión de recuperación de la batería baja

12.9 V⎓

Tensión de la batería al final de su vida útil

11 V⎓

El Superior Hub Hybrid 2 se apaga.

Nivel mínimo de energía de la batería de reserva en estado cargado

100%

Máximo a tensión nominal

240 mA

En reposo a tensión nominal*

hasta 102 mA

Cuando GSM y Ethernet están activados.

hasta 61 mA

Cuando Ethernet está desactivado.

* De la batería de reserva tras la pérdida de la alimentación principal.
