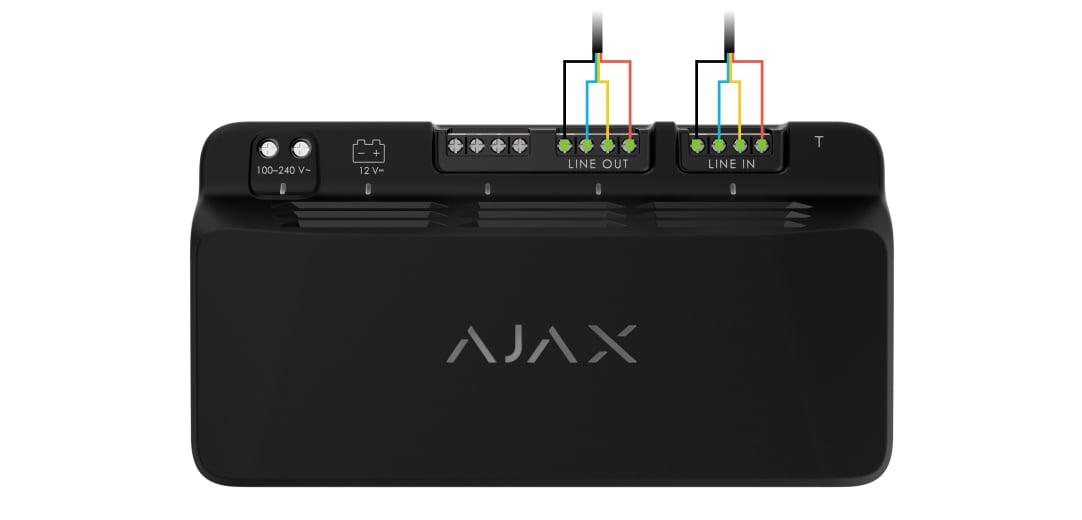

El LineSupply (45 W) se puede instalar después de un hub, un detector, un teclado, una sirena u otro LineSupply. El módulo proporciona alimentación adicional a los dispositivos Fibra instalados entre el LineSupply (45 W) y el final de la línea.
Alcance de conexión cableada
entre el módulo y el hub: hasta 2.000 m;
entre el módulo y el último dispositivo Fibra en la línea: hasta 2.000 m.
La longitud máxima de la línea se aplica cuando se utiliza el cable par trenzado U/UTP cat.5.
Garantiza que los dispositivos conectados entre el LineSupply (45 W) y el final de la línea no consuman energía del hub.
Alimentación
Tipo
tipo A
Principal
100–240 V~, 50/60 Hz
Tensión nominal del dispositivo
24 V⎓
Consumo máximo de corriente a tensión nominal
1.2 A
Tensión de batería baja
11.3 V⎓
Tensión de recuperación de la batería baja
14.3 V⎓
Tensión de la batería al final de su vida útil
10.5 V⎓
Tensión pico de salida máxima de la batería
1%
Nivel mínimo de energía para una batería de reserva en estado cargado
100%
De reserva
batería de 12 V⎓ con una capacidad de 7 a 18 Ah
No está incluida en el kit. Cuando la alimentación principal está disponible, la batería de reserva se carga desde la red eléctrica. Cuando se utiliza una batería de 7 Ah, 9 Ah o 18 Ah para una autonomía de 60 horas, la carga máxima no debe superar 0.1 A, 0.14 A y 0.27 A, respectivamente.
Tiempo máximo para recargar una batería de máxima capacidad al 80%
hasta 24 horas
Potencia de salida
de la línea de salida: 30 W;
para cargar la batería de reserva: 15 W.
Recomendaciones
Alimentación de 100–240 V~.
El dispositivo está diseñado para su instalación solo en interiores. Recomendamos instalarlo en la carcasa Case C (260) o Case D (430). La carcasa se vende por separado.
El LineSupply (45 W) tiene un conector para fijar la placa del interruptor antisabotaje al módulo. La placa del interruptor antisabotaje se encuentra en la carcasa Case que se vende por separado.
