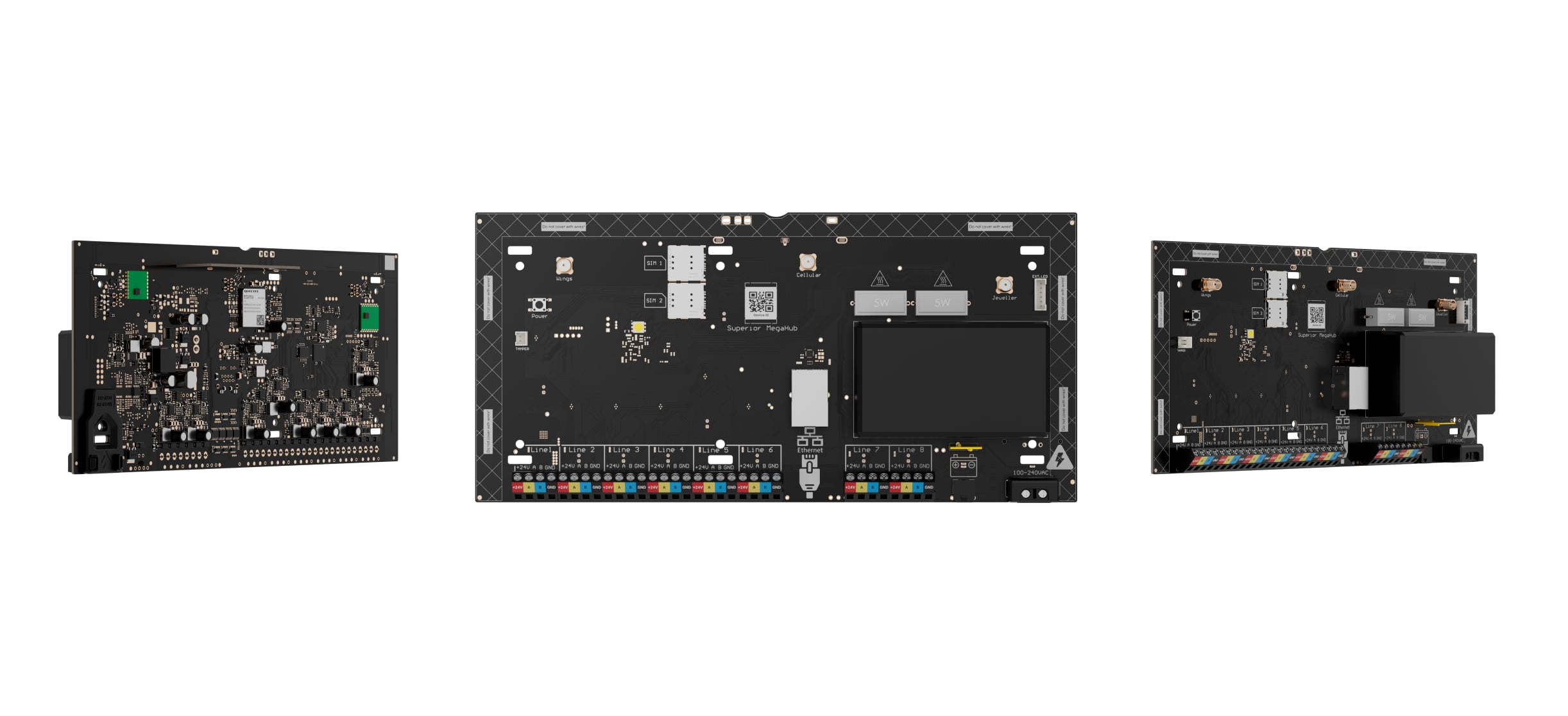

Superior MegaHub (without casing)

Dispositivos Ajax

hasta 999¹

En particular, hasta 10 repetidores.

¹ El hub admite tanto dispositivos con la nueva versión de firmware (es decir, con la marca «999-ready») como dispositivos con la versión de firmware antigua. Sin embargo, no se pueden añadir al hub más de 250 dispositivos con el firmware antiguo. Los dispositivos restantes dentro del límite 999 deben tener la nueva versión de firmware.

Ajax NVR

hasta 36

Cámaras Ajax

hasta 224 vía Ajax NVR y hasta 492 autónomas

Cámaras IP de terceros

hasta 100 al utilizar RTSP vía SDK

hasta 224 al utilizar ONVIF vía Ajax NVR

Usuarios

hasta 1.000

• Cualquier número de usuarios con permisos de administrador dentro del límite del hub.
• Cuentas PRO para instaladores.
• Cuentas PRO para empresas de instalación y de monitorización.

Escenarios de automatización

hasta 100

• Por alarma.
• Por programación.
• Por armado/desarmado.
• Por temperatura, humedad, concentración de CO₂.
• Al pulsar el Ajax Button.
• Al activar el Ajax LightSwitch.

Grupos de seguridad

hasta 100

Estancias

hasta 500

Historial de eventos

hasta 1.000 eventos

Los eventos se guardan en la memoria flash no volátil integrada.

Tecnología de comunicación Fibra

Tecnología patentada de comunicación cableada para la transmisión de comandos, alarmas y eventos.

Características clave:

• Comunicación bidireccional.
• Protección antisabotaje avanzada.

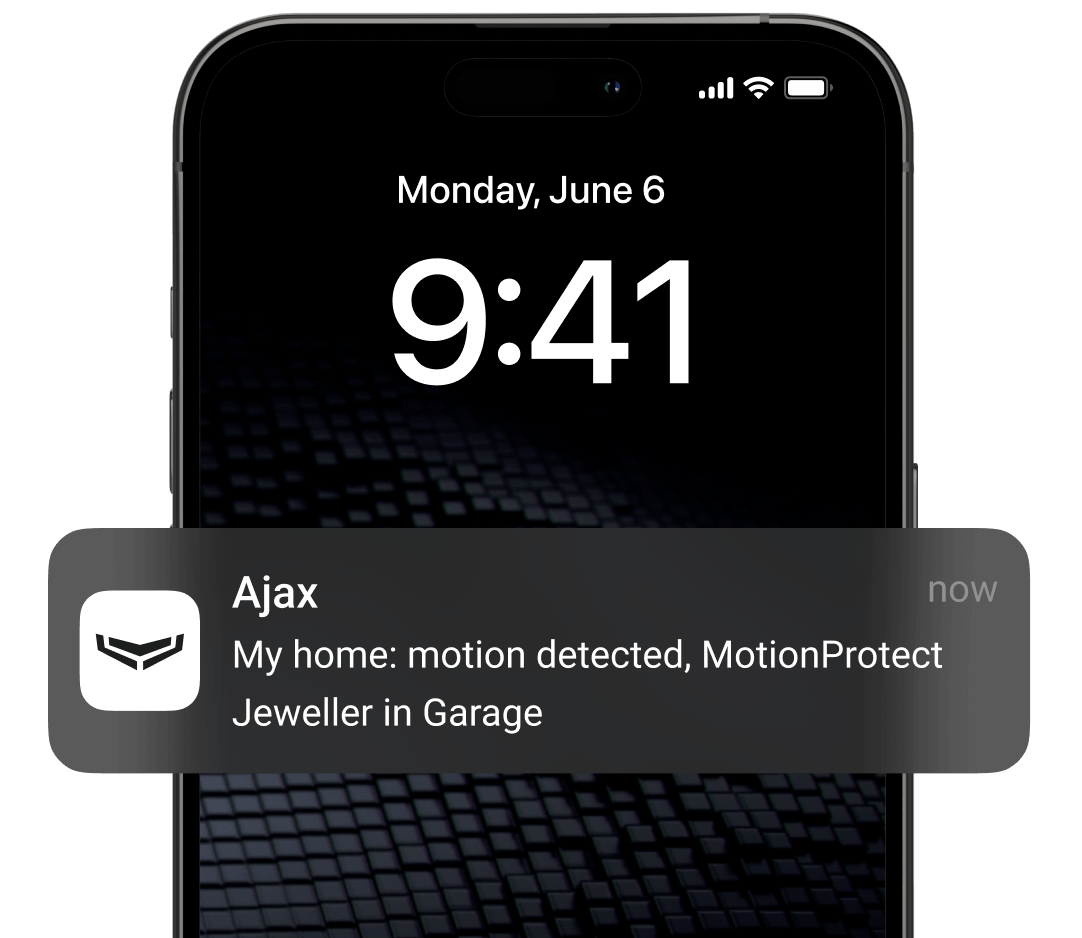

• Notificaciones instantáneas.
• Control y configuración remotos mediante apps Ajax.

Conexión cableada

Cable de 4 núcleos

Entrada

8 líneas Fibra

Compatible solo con dispositivos Fibra.

Longitud de la línea Fibra

hasta 2.000 m

Cuando se utiliza el cable U/UTP cat.5 4×2×0.51 mm (24 AWG) con conductor de cobre.

Alimentación de dispositivos

hasta 1.2 A por una línea Fibra

hasta 1.6 A en total para todas las líneas Fibra

Para todos los dispositivos cableados conectados.

Rango de tensión de salida

22–25 V⎓

Potencia nominal máxima

hasta 3 A

Topologías

• En serie
• En anillo
• En árbol

Si la línea se rompe, el anillo se divide en dos haces independientes, permitiendo que los dispositivos conectados sigan funcionando con normalidad, y el sistema notifica la incidencia a una empresa de monitorización y a los usuarios.

Intervalo de ping del dispositivo

de 12 a 300 seg

Se establece por un PRO o un usuario con permisos de administrador en las apps Ajax.

Comunicación cifrada

Todos los datos almacenados y transmitidos están protegidos por el cifrado de bloques de clave flotante.

Tecnología de comunicación Superior Jeweller

Tecnología inalámbrica y patentada para la transmisión de comandos, alarmas y eventos. Superior Jeweller es una versión mejorada del protocolo de radio Jeweller para dispositivos Superior, que garantiza el cumplimiento de la norma EN 50131 (Grade 3).

Características clave:

• Comunicación bidireccional.
• Protección antisabotaje avanzada.
• Cifrado por bloques mejorado con clave dinámica.
• Notificaciones instantáneas.
• Control y configuración remotos en apps Ajax.

Bandas de frecuencia

865.0–868.0 MHz

868.0–868.6 MHz

868.7–869.2 MHz

869.4–869.65 MHz

Potencia radiada aparente (PRA) máxima

hasta 25 mW

Control automático de potencia para reducir el consumo de energía y las interferencias de radio.

Modulación de la señal de radio

GFSK

Alcance de comunicación por radio

hasta 2.000 m

Entre un hub y los dispositivos conectados (sin obstáculos). El alcance máximo depende del dispositivo conectado.

Intervalo de ping del dispositivo

de 12 seg a 300 seg

Se establece por un PRO o un usuario con permisos de administrador en las apps Ajax.

Comunicación cifrada

Todos los datos almacenados y transmitidos están protegidos por un cifrado avanzado, que garantiza tanto la confidencialidad como la integridad.

Salto de frecuencia

Para evitar las interferencias de radio y la inhibición.

Tecnología de comunicación Wings

Tecnología patentada de comunicación inalámbrica para la transmisión de grandes paquetes de datos.

Características clave:

• Comunicación bidireccional.
• Protección antisabotaje avanzada.
• Cifrado de bloques de clave flotante.
• Recarga de paquetes de datos en caso de errores de transmisión.
• Comprobación de entrega de fotos.

Bandas de frecuencia

865.0–868.0 MHz

868.0–868.6 MHz

868.7–869.2 MHz

869.4–869.65 MHz

Potencia radiada aparente (PRA) máxima

hasta 25 mW

Control automático de potencia para reducir el consumo de energía y las interferencias de radio.

Alcance de comunicación por radio

hasta 2.000 m

Entre un hub y los dispositivos conectados (sin obstáculos). El alcance máximo depende del dispositivo conectado.

Comunicación cifrada

Todos los datos almacenados y transmitidos están protegidos por un cifrado avanzado, que garantiza tanto la confidencialidad como la integridad.

Salto de frecuencia

Para evitar las interferencias de radio y la inhibición.

Tipos de fotoverificación

• Por alarma
• Por escenario
• Bajo demanda
• Por programación
• Por armado/desarmado
• Por intento de enmascaramiento
• Por alarma antisabotaje
• Por alarma de magnetómetro

Tiempo de entrega de fotos

hasta 9 seg

Por defecto.

Resolución de fotos

hasta 960 × 720 píxeles

Depende del tipo de detector.

Número de fotos en una serie

de 1 a 5

Protocolos soportados

• SIA DC-09 (SIA-DCS)
• SurGard (Contact ID)
• ​​ADEMCO 685
• Otros protocolos patentados

Tipos de eventos

• Alarmas y eventos del sistema
• Coordenadas del botón de pánico
• Verificación fotográfica

Alarma antisabotaje

La placa cuenta con una ranura para conectar una placa antisabotaje. La placa antisabotaje detecta la apertura de la tapa de Ajax Case y notifica los intentos de retirar Ajax Case con el hub instalado de la superficie.

Protección contra la falsificación

autenticación de dispositivos

Salto de frecuencia

El hub envía notificaciones de inhibición o de pérdida de conexión con los dispositivos a todos los usuarios y a la empresa de monitorización.

Detección de inhibición

El hub analiza el nivel de ruido en el canal y la calidad de la comunicación con los dispositivos añadidos y envía una notificación en 30 segundos.

Tipo de alimentación principal

tipo A

Rango de tensión CA de funcionamiento del dispositivo

100–240 V, 50/60 Hz

De la fuente de energía principal. El consumo máximo de corriente es de hasta 1.8 A.

Rango de tensión CC de funcionamiento del dispositivo

10.5–15 V⎓

Funcionamiento autónomo

hasta 60 horas

El Superior MegaHub con una batería de reserva de 18 Ah puede alimentar un sistema con XXX dispositivos cableados durante 60 horas. Los dispositivos inalámbricos funcionan con baterías y no requieren alimentación adicional.

La función de Ahorro de batería permite extender la duración de la batería de reserva.

Tensión de batería baja

11.7 V⎓

Tensión de recuperación de la batería baja

12.7 V⎓

Tensión de la batería al final de su vida útil

10.5 V⎓

El Superior MegaHub se apaga.

Tensión máxima de salida pico a pico

1.2 V⎓

Nivel mínimo de energía de la batería de reserva en estado cargado

100%

Máximo a tensión nominal

220 mA

En reposo a tensión nominal²

hasta 178 mA

Cuando GSM y Ethernet están activados.

hasta 170 mA

Cuando Ethernet está desactivado.

² De la batería de reserva si se pierde la alimentación principal.

Superior MegaHub (without casing)

Cable de alimentación

Cable de conexión de la batería

Placa LED

Cable de conexión de la placa LED

Cable Ethernet

8 resistencias de terminación (120 Ω)

Guía rápida
