Socket Plus (type G) Jeweller

Socket inteligente com proteção contra faíscas e arco elétrico

Socket Plus (type G) Jeweller

Compatibilidade

Modelos de hub compatíveis

Repetidores compatíveis

Ligação

Tecnologia de comunicação Jeweller

Tecnologia sem fios proprietária para a transmissão de eventos.

Inclui:
  • Comunicação bidirectional.
  • Antissabotagem avançada.
  • Encriptação em bloco com uma chave dinâmica.
  • Notificações instantâneas.
  • Configuração remota através das apps Ajax.

Bandas de frequência rádio

866.0 – 866.5 MHz
868.0 – 868.6 MHz
868.7 – 869.2 MHz
905.0 – 926.5 MHz
915.85 – 926.5 MHz
921.0 – 922.0 MHz

Depende da região de vendas.

Máxima potência radiada efetiva (ERP)

até 20 mW

Controlo automático de potência para reduzir o consumo energético e a interferência de rádio.

Modulação do sinal de rádio

GFSK

Alcance da comunicação por rádio

até 1100 m

Entre a socket e o hub, ou repetidor de sinal rádio, num espaço aberto.

Encriptação do sinal de rádio

Todos os dados armazenados e transmitidos são protegidos por encriptação em bloco com uma chave dinâmica.

Salto de radiofrequência

A comunicação rádio utiliza salto de frequência para evitar interceção e inibição.

Elemento acionador

Relé eletromagnético

Fecha e abre o circuito elétrico. Concebido para mais de 200 000 comutações.

Verificação dos parâmetros do consumo energético

Monitorização do consumo de energia

  • tensão
  • corrente de carga
  • consumo de energia
  • energia consumida
Valores disponíveis nas apps Ajax. A frequência de atualização dos parâmetros depende do intervalo de consulta do Jeweller (ou Jeweller/Fibra). O valor inicial é de 36 segundos.

Proteção de corrente máxima

1–16 A

Para cargas normais, recomendamos usar valores de corrente de até 13 A. Os valores entre os 13 e os 16 A apenas podem ser usados durante cargas de curta duração.
O valor está disponível nas Definições do dispositivo na app Ajax.

Corrente de carga

até 13 A (até 5 segundos)

Proteção de corrente (carga constante)

3 A — lâmpadas fluorescentes

8 A — lâmpadas incandescentes

13 A — cargas indutivas gerais

Funcionalidades adicionais

A proteção de arco e faíscas

é acionada se ocorrer um arco elétrico num dispositivo ou condutor ligado à socket

Se a proteção contra arcos elétricos estiver ativada, a energia não será restaurada automaticamente. O fornecimento de energia elétrica pode ser restaurado com um comando na app Ajax ou ao premir o botão de função.

Modos de funcionamento

impulso

biestável

Duração ajustável do impulso

1 a 255 segundos

Configuração nas apps Ajax. A configuração está disponível quando a socket opera no modo de impulso.

Indicação LED

Informa sobre o estado da socket, bem como o nível de energia consumido pelos dispositivos ligados. O valor exato de consumo de energia está disponível nos Estados da socket na app Ajax.

Proteção da temperatura

+95°C

A socket desliga-se automaticamente se a temperatura for excedida.

Estado do contacto

normalmente aberto (NO)

normalmente fechado (NC)

Configuração nas definições da socket. Pode ser configurado para o modo de funcionamento tanto de impulso como de biestável.

Cenários

  • por alarme
  • reação a alterações do modo de segurança
  • ações programadas
  • ao premir o Button
  • por temperatura
  • por humidade
  • por concentração de CO2
  • ao premir o LightSwitch

Recomendações

O dispositivo foi concebido apenas para instalação no interior. Possui uma socket e ficha padrão (type G) britânicos.

Proteção contra sabotagem

Proteção contra falsificação

autenticação do dispositivo

Deteção de perda de comunicação

a partir de 36 s

O tempo de deteção depende das configurações do Jeweller ou do Jeweller/Fibra.

Fonte de alimentação

Tensão da fonte de alimentação

230 V~ ± 10%

50 Hz

Potência de saída

até 3 kW

Se a proteção estiver instalada para uma corrente de 13 A a uma carga resistiva de 230 V~. Para cargas indutivas ou capacitivas de 380 V~, o valor máximo da corrente comutada desce para 8 A.

Consumo médio de energia do dispositivo

≤ 1.5 W

Proteção contra sobretensão

mínimo — 184 V~

máximo — 253 V~

Isto protege os aparelhos ligados contra picos de tensão. O administrador do hub ou PRO com direitos de configuração do sistema pode desativar esta proteção.

Classe de proteção contra choques elétricos

class I

Com terminal de ligação à terra.

Carcaça

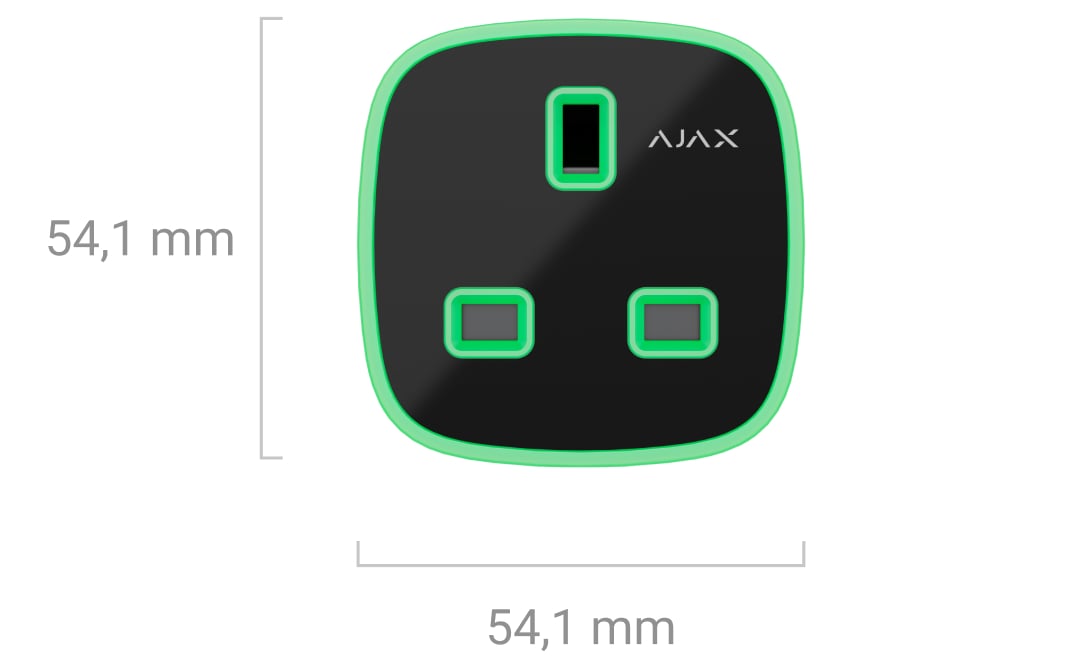

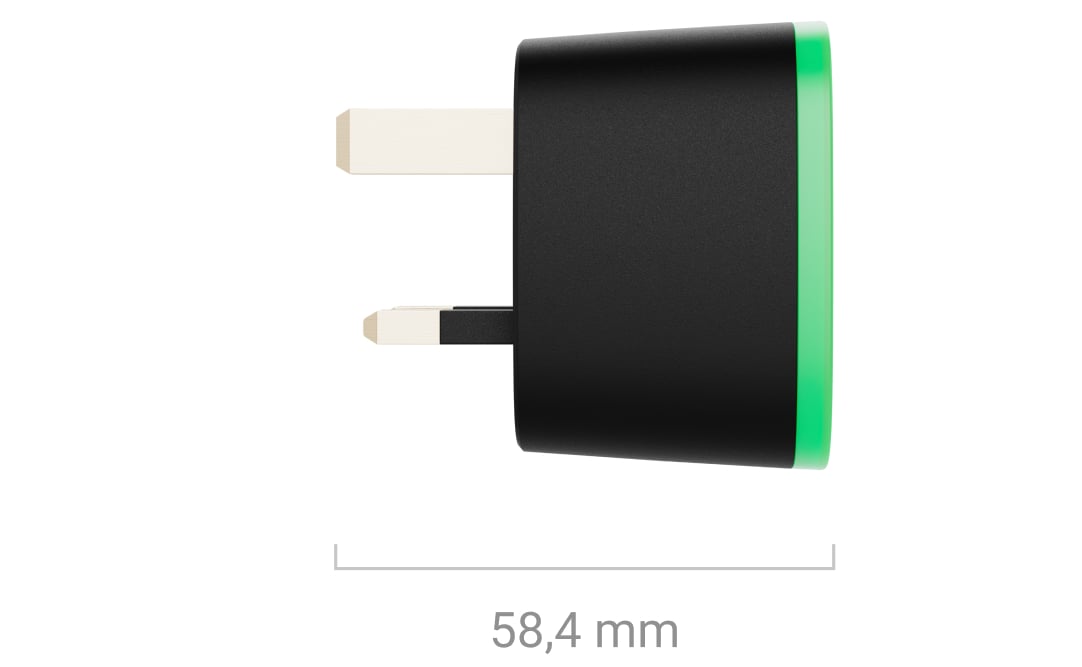

Dimensões

54,1 × 54,1 × 58,4 mm

Peso

90 g

Intervalo da temperatura de funcionamento

entre 0°С e +40°С

Humidade de funcionamento

até 75%

Classe de proteção

IP20

Cores

Preto

Branco

Conjunto completo

Socket Plus (type G) Jeweller

Guia rápido

Informação suplementar

Conformidade com as normas

Garantia

24 meses

Manual do utilizador
