Ethernet-соединение с помощью кабеля Cat5 и его разновидностей – основа проводных сетей, включая системы безопасности и видеонаблюдения. Корректное подключение кабеля является критическим для надежной связи и высокоскоростной передачи данных с устройств, поддерживающих технологию Power over Ethernet (PoE) (например, IP-камер).
Что такое кабель Cat5?

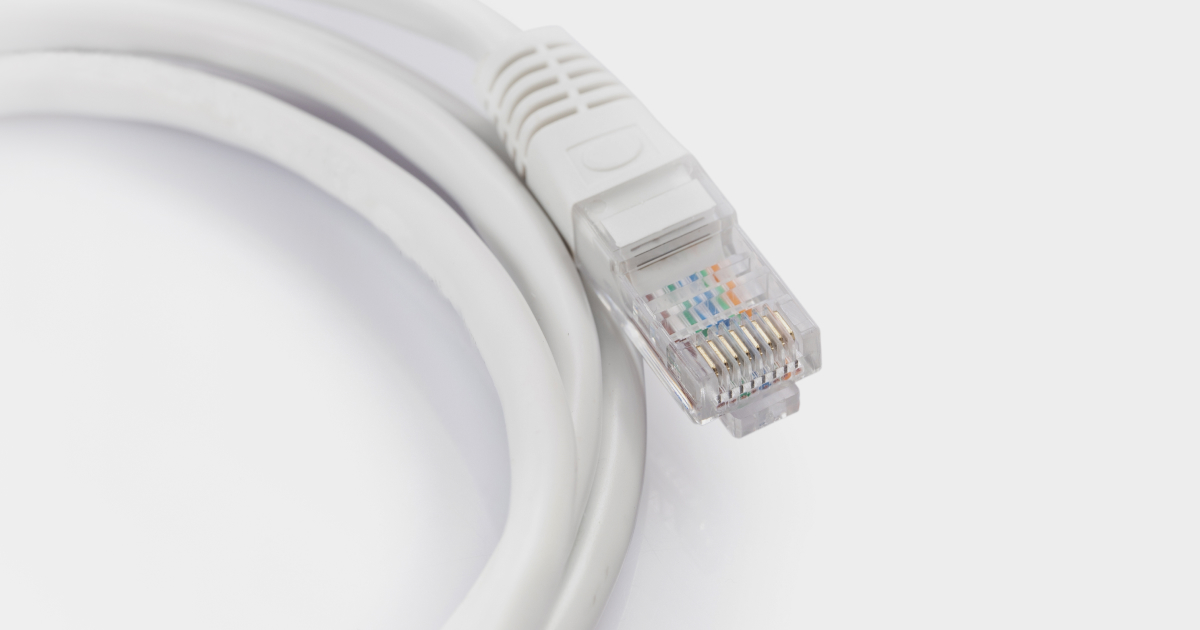

Кабель Ethernet Cat5 состоит из четырех пар скрученных медных проводов в защитной оболочке с разъемами RJ45 на концах. Он поддерживает передачу данных со скоростью до 100 Мбит/с и может обеспечивать питание устройств с поддержкой PoE, таких как камеры видеонаблюдения и точки доступа. Его основные характеристики:
- Имеет четыре пары медных проводов, скрученных для уменьшения электромагнитных помех.
- Поддерживает протокол Ethernet и технологию PoE.
- Совместим с разъемами RJ45 для легкой интеграции.
- Максимальное расстояние без ухудшения качества сигнала составляет 100 метров.
Как работает соединение кабелем Cat5?
Кабель Cat5 использует специальные стандарты соединения – T568A и T568B, – которые определяют расположение цветных проводов внутри разъема RJ45. Правильное соединение обеспечивает стабильный обмен данными и совместимость устройств.
Стандарты проводки:
- T568A: зеленый/белый, зеленый, оранжевый/белый, синий, синий/белый, оранжевый, коричневый/белый, коричневый.
- T568B: оранжевый/белый, оранжевый, зеленый/белый, синий, синий/белый, зеленый, коричневый/белый, коричневый.
Основное отличие состоит в том, что зеленая и оранжевая пара поменялись местами; оба стандарта функционируют одинаково, если оба конца соответствуют одной и той же схеме.
Схемы подключения
Прямой кабель соединяет одинаковые стандарты подключения на обоих концах и подключает устройства, такие как компьютеры, к коммутаторам или маршрутизаторам.
Кросс-кабель меняет местами провода передачи и приема (контакты 1–3 с 2–6) и используется для подключения устройств друг к другу (например, для прямого соединения двух компьютеров). Оба типа имеют специальные схемы подключения, которые помогают правильно собрать кабель.
Пошаговое руководство по подключению кабеля Cat5
1. Соберите материалы:
- Кабель Cat5 или Cat5e.
- Разъемы RJ45.
- Опрессовочный инструмент.
- Стриппер или кусачки.
- Схема подключения Ethernet (T568A или T568B).
2. Обрежьте и зачистите.
Обрежьте кабель до нужной длины. С помощью зачистного инструмента снимите примерно 3 см внешней оболочки с каждого конца, обнажив внутренние провода.
3. Распутайте и упорядочьте.
Аккуратно распутайте пары проводов и выпрямите их. Расположите провода в соответствии с выбранной схемой подключения (T568A или T568B), убедившись, что они выровнены и одинаковой длины.
4. Вставьте провода в разъем RJ45.
Держите разъем RJ45 зажимом вниз. Вставьте провода в разъем в правильном порядке по цветам, убедившись, что каждый провод доходит до конца и точно соответствует схеме подключения.
5. Обжим разъема.
Поместите разъем в опрессовочный инструмент. Плотно нажмите, чтобы закрепить провода в разъеме. Повторите с другим концом, соблюдая тот же стандарт подключения.
6. Проверка кабеля.
Перед установкой используется сертифицированный тестер кабелей Ethernet, чтобы убедиться, что все соединения правильные и функциональные.
Основные компоненты процесса
- Кабель типа «витая пара»: четыре провода (тип проводника – медь), скрученные между собой для уменьшения электромагнитных помех и зашумленности.
- Разъемы RJ45: модульные разъемы 8P8C для удобного подключения к устройствам.
- Порты Ethernet: разъемы 8P8C в коммутаторах, маршрутизаторах и хабах.
Кабели Ethernet для камер PoE
- Cat5e: поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров, что идеально подходит для IP-камер видеонаблюдения с поддержкой PoE.
- Cat6: поддерживает скорость 10 Гбит/с и обеспечивает помехоустойчивость; подходит для камер высокой четкости.
- Cat6a и Cat7: разработаны для высокоскоростных сетей, поддерживают более высокие частоты для современных систем безопасности и позволяют передавать сигнал на большие расстояния.
Часто задаваемые вопросы
Какой цветовой код для подключения кабеля Cat5?
Код соответствует стандарту T568A или T568B с последовательностью цветов, указанной выше. Оба стандарта являются взаимозаменяемыми, если оба конца кабеля соответствуют одной и той же схеме.
Можно ли использовать стандарты T568A и T568B в одном подключении кабеля Cat5?
Нет. Оба конца должны соответствовать одному стандарту для прямого кабеля. Одновременное использование разных стандартов приведет к перекрестному соединению, которое имеет другое предназначение.
В чем разница между прямым и перекрестным кабелем?
Прямой кабель имеет одинаковые провода на обоих концах, а перекрестный кабель меняет местами провода передачи и приема, что обеспечивает связь между устройствами.
Необходимо ли прокладывать собственные кабели Ethernet для систем безопасности?
Да, индивидуальный подход предоставляет более гибкие варианты установки, гарантируя, что кабели подходят для конкретных местоположений устройств и топологии сети.
Можно ли использовать стандартный кабель Ethernet для камер видеонаблюдения с поддержкой PoE?
Кабели Cat5 и высшего класса, такие как Cat5e и Cat6, подходят для работы с PoE и обеспечивают передачу данных и питания через один кабель.
Как убедиться, что подключение правильно и надежно?
Используйте сертифицированный тестовый кабель Ethernet, чтобы проверить правильность подключения после обжима. На обоих концах соблюдайте стандартные схемы подключения (T568A или T568B).
Стоит ли инвестировать в кабели высшей категории (например, Cat6 или Cat6a) для камер видеонаблюдения?
Безусловно. Кабели высшей категории обеспечивают лучшее электромагнитное экранирование, большую скорость обмена данными и большую дальность связи. Эти преимущества важны для систем безопасности, поддерживающих высокое разрешение и пропускную способность.
