CombiProtect Jeweller
Беспроводной ИК-датчик движения и разбития стекла с микрофоном
Одно устройство. Двойная защита
Мы объединили функции двух наших датчиков и создали универсальное решение для охраны различных типов объектов – CombiProtect Jeweller. Устройство имеет программные алгоритмы для предотвращения ложных тревог и выполняет две основные функции: обнаруживает движение и фиксирует разбитие стекла. Настроить сенсоры и необходимый уровень чувствительности и запустить тестирование датчика можно удаленно в приложении. Интуитивно понятный интерфейс и простой монтаж гарантируют положительный опыт пользования для профессионалов и конечных пользователей.
До 12 м
дальность обнаружения движения

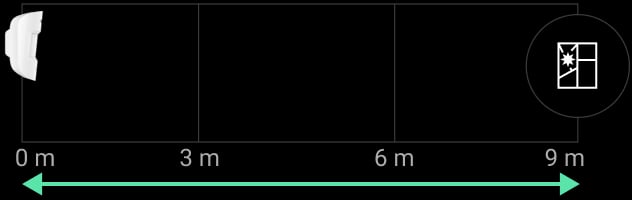

До 9 м
дальность обнаружения разбития стекла
Горизонтальный угол обнаружения движения
Иммунитет к животным
Вертикальный угол обнаружения движения

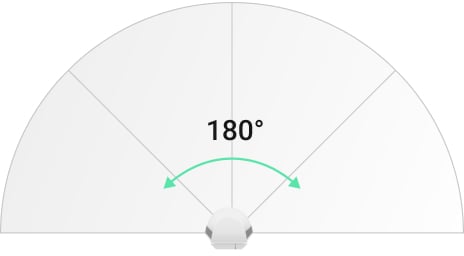

Угол обнаружения разбития стекла 180°
Программный алгоритм, предотвращающий ложные тревоги
3 уровня чувствительности
для сенсоров движения и разбития стекла
Температурная компенсация
для эффективного обнаружения угрозы в жару и холод
До 5 лет работы
от предустановленной батареи
Дистанционное управление и настройка
Тревога тампера
Цифровой алгоритм верификации разбития стекла
Технология связи Jeweller
Регулировка мощности
До 1700 м
дальность связи с хабом или ретранслятором Ajax1
Информативные пуш-уведомления
Важно
Ajax
Офис: Зафиксировано разбитие стекла, CombiProtect Jeweller в Коридор.
Ajax
Офис: Зафиксировано движение, CombiProtect Jeweller в Коридор.

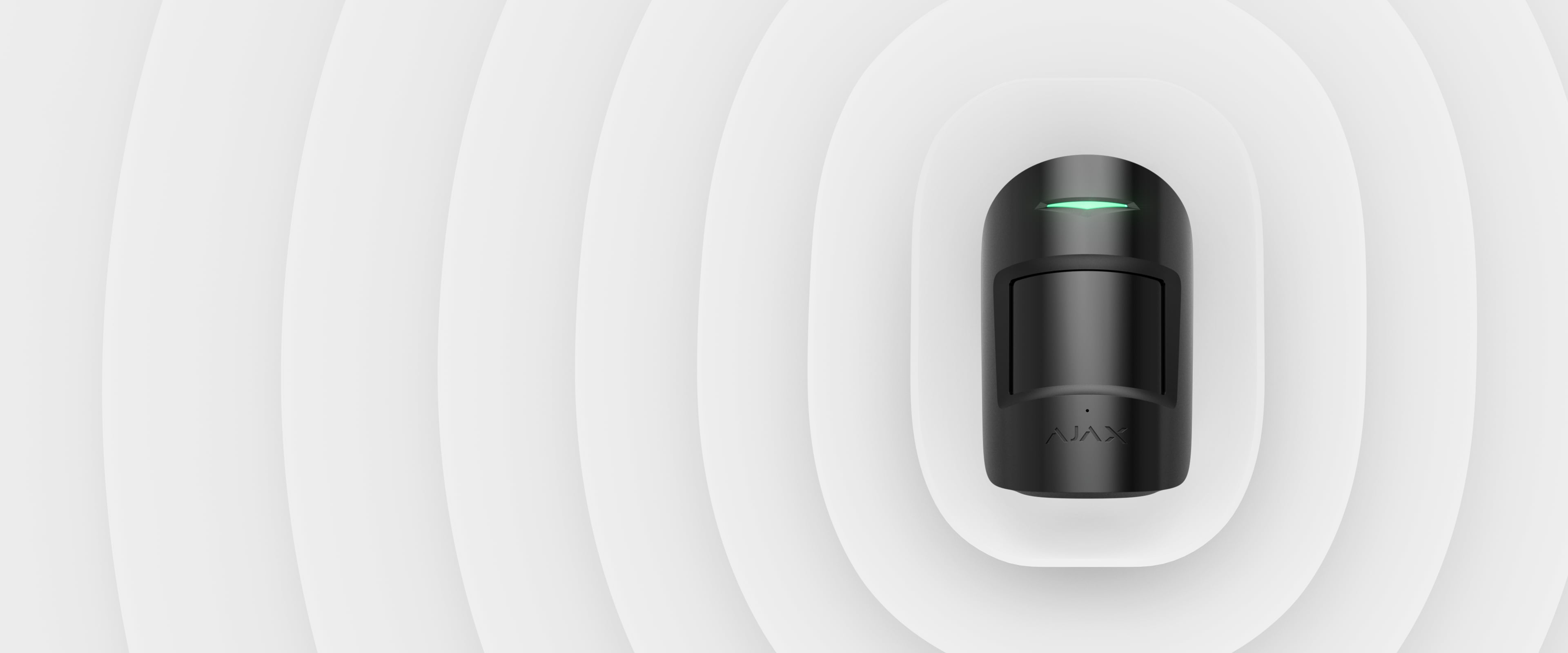

2 цвета
глянцевого корпуса
В системе Ajax можно совмещать устройства всех категорий: Защита от вторжения (Superior и Baseline), Видеонаблюдение, Пожарная безопасность и Комфорт и автоматизация. Соберите систему в соответствии с вашими потребностями и управляйте ею в едином интерфейсе.

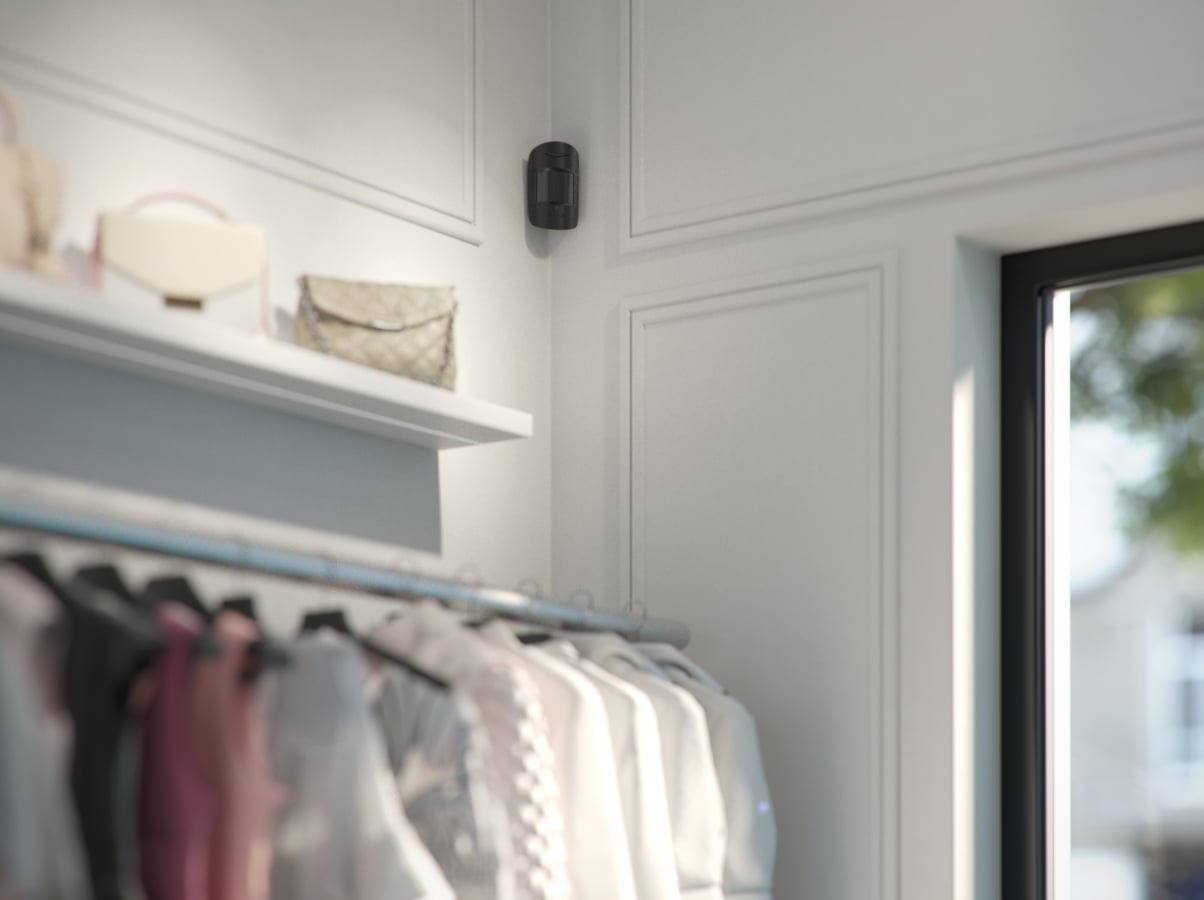

Везде, где есть риск вторжения

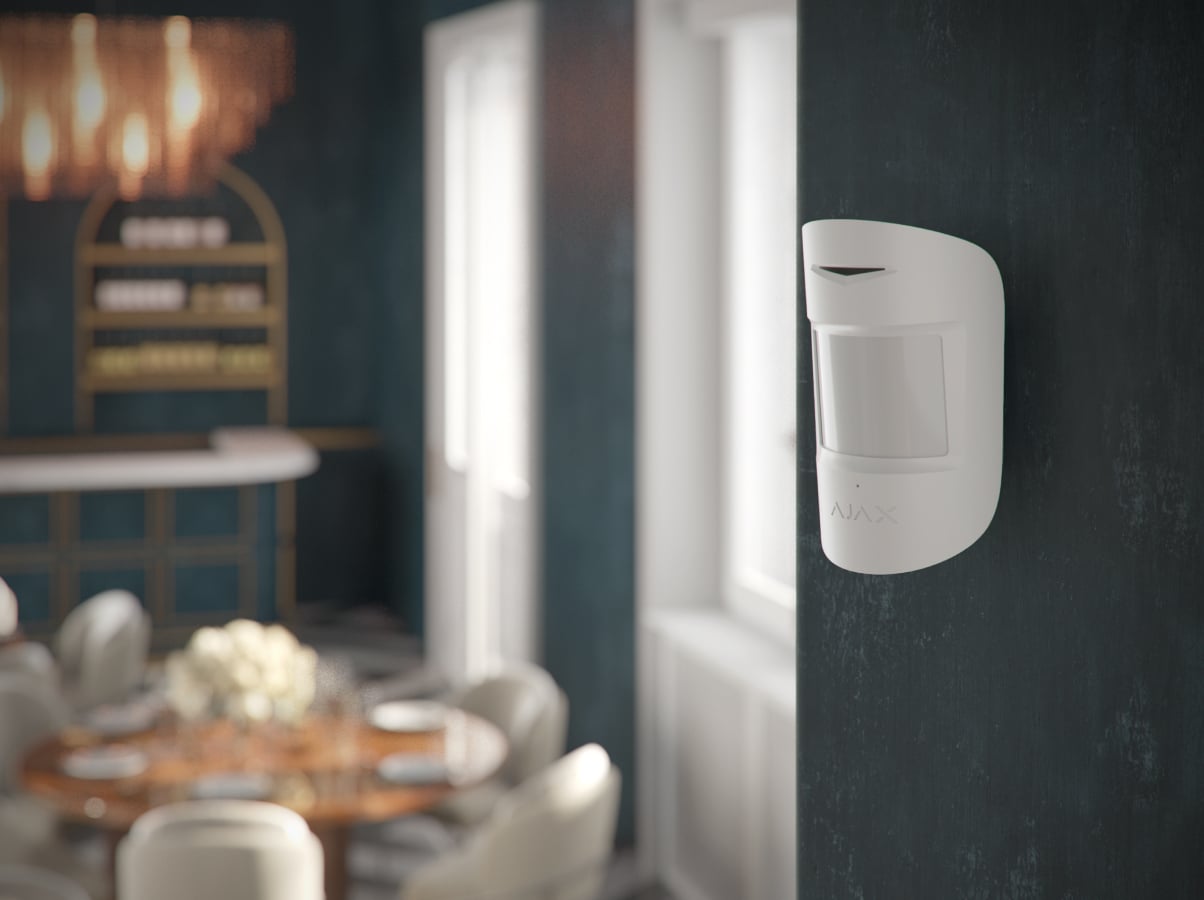

Ресторан
Медицинский центр

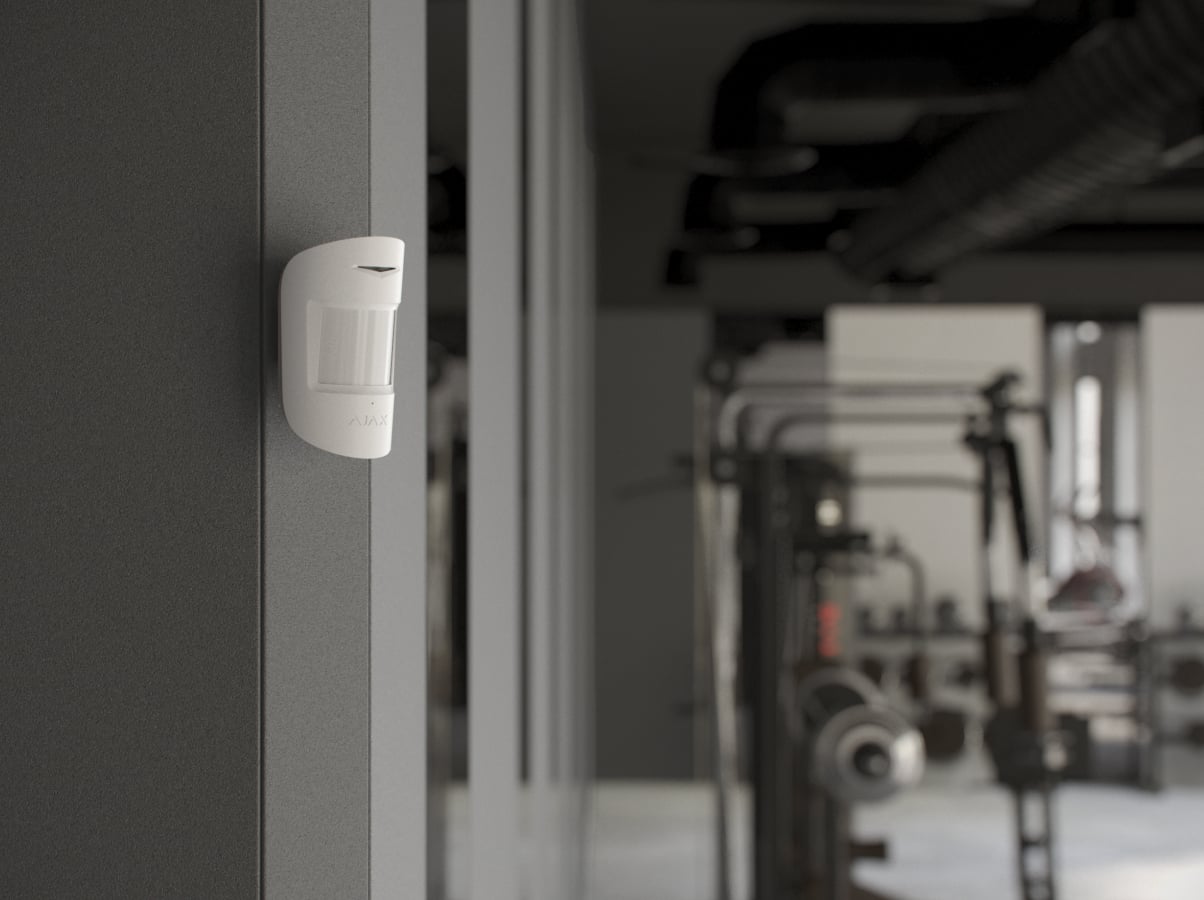

Спортзал
Магазин
Школа

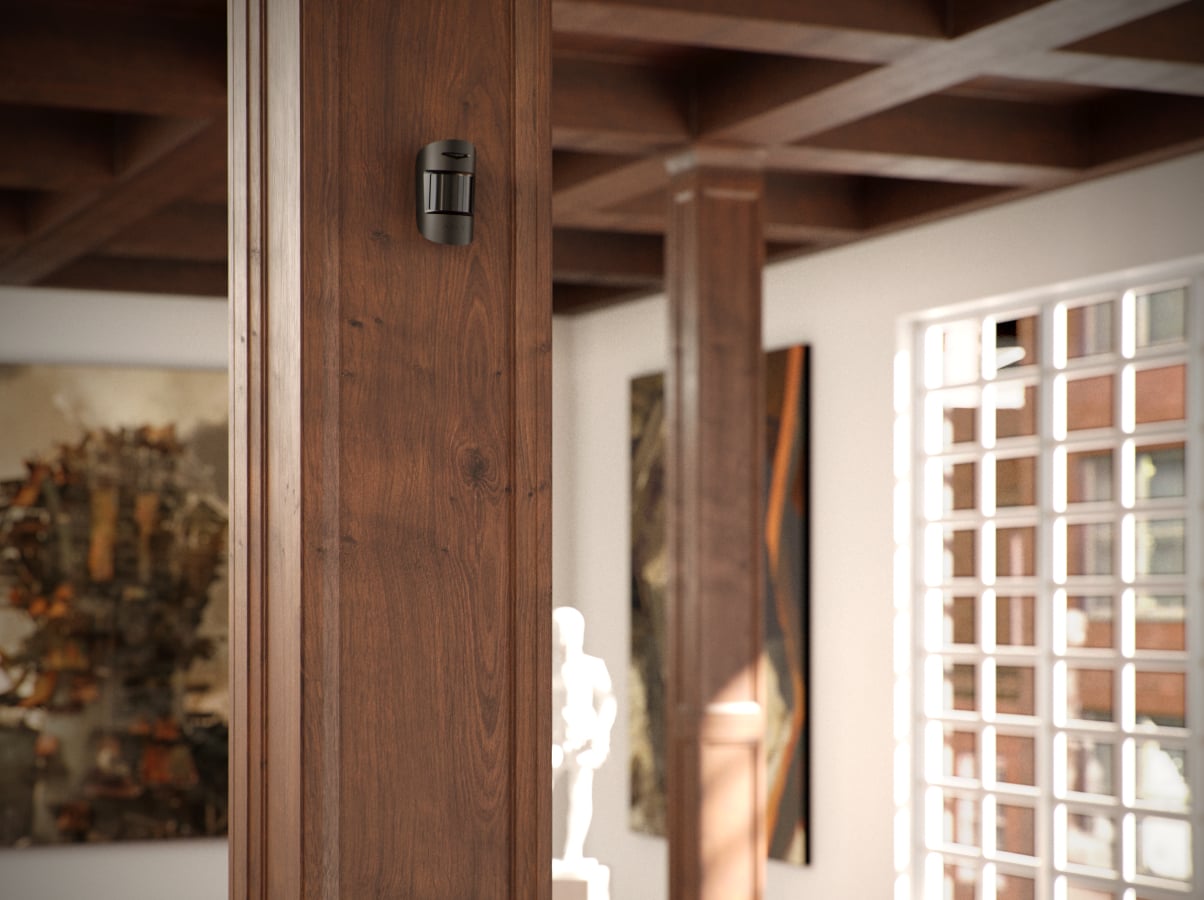

Музей

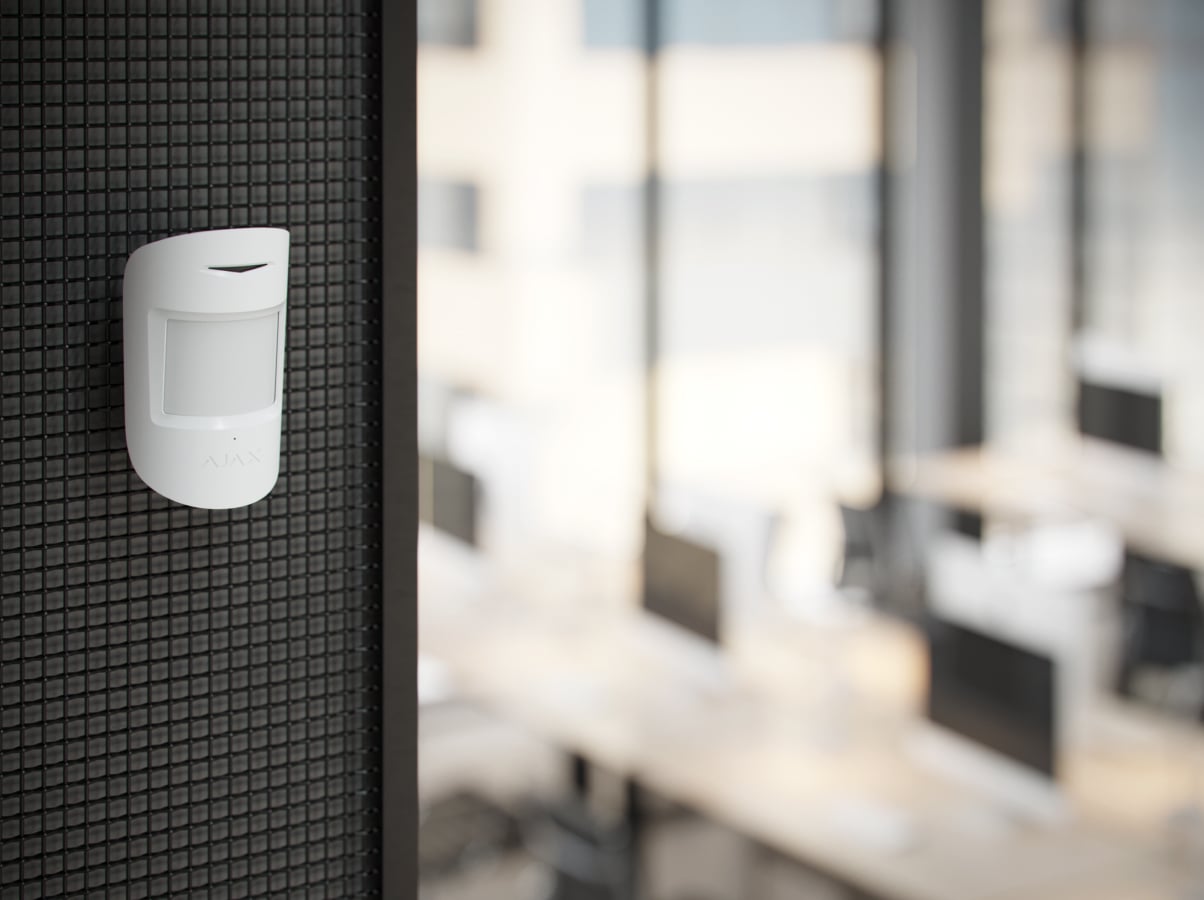

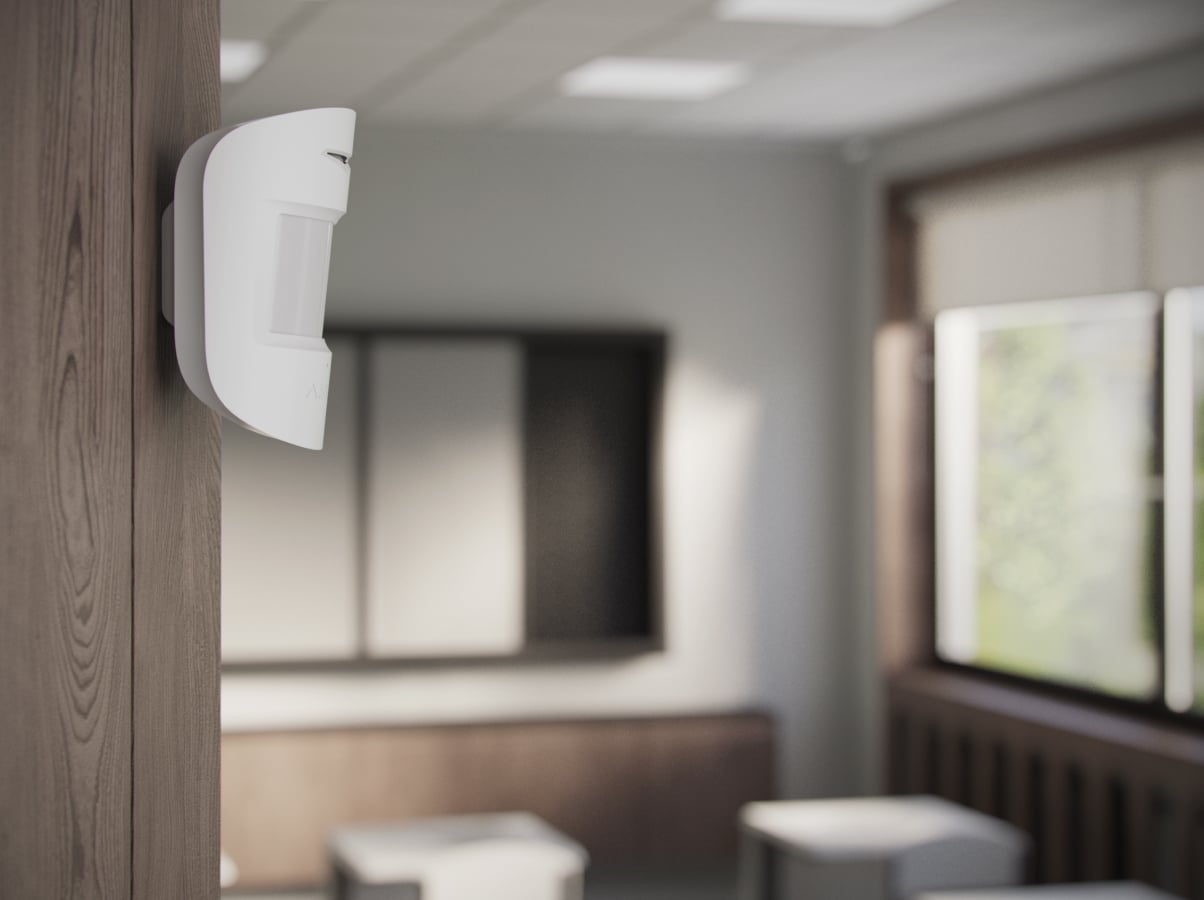

Офис
Дом

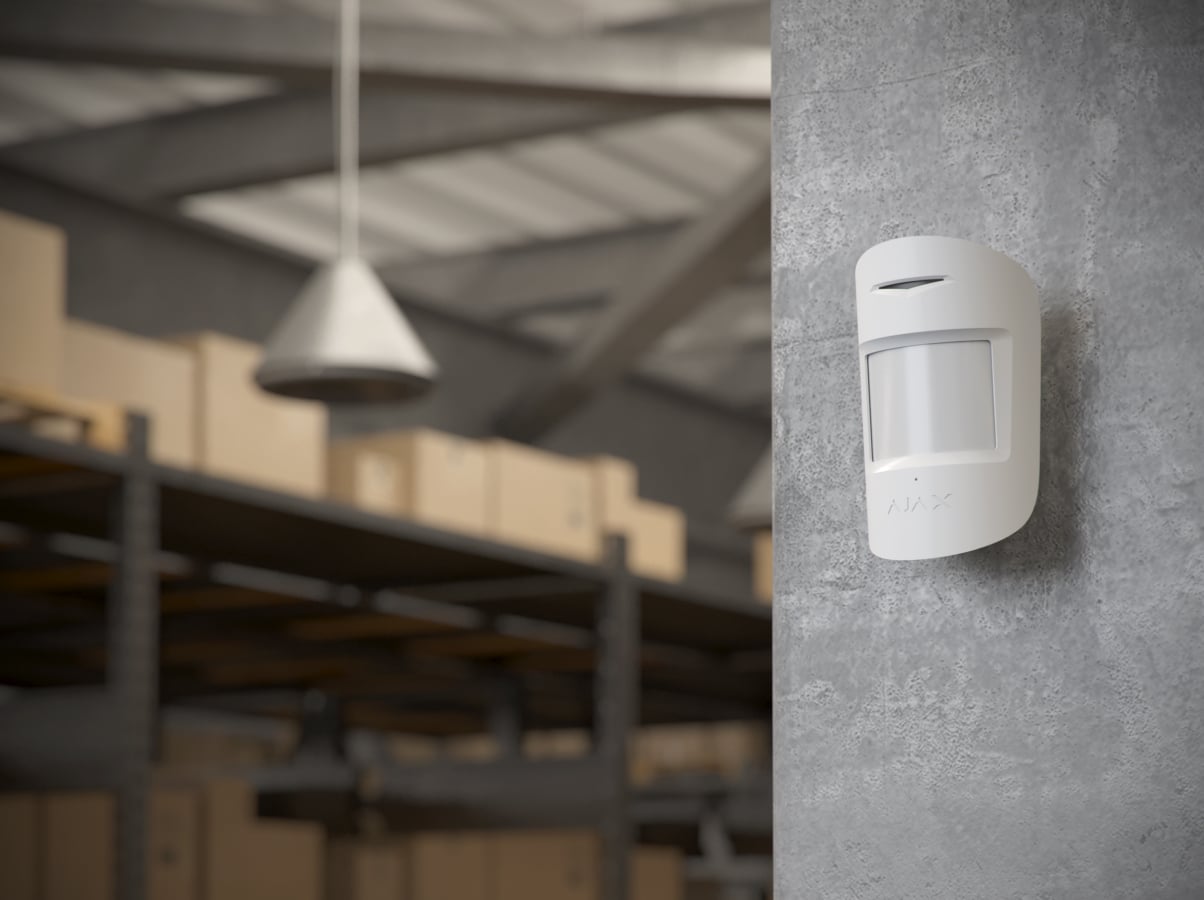

Склад
Железо, неподвластное времени

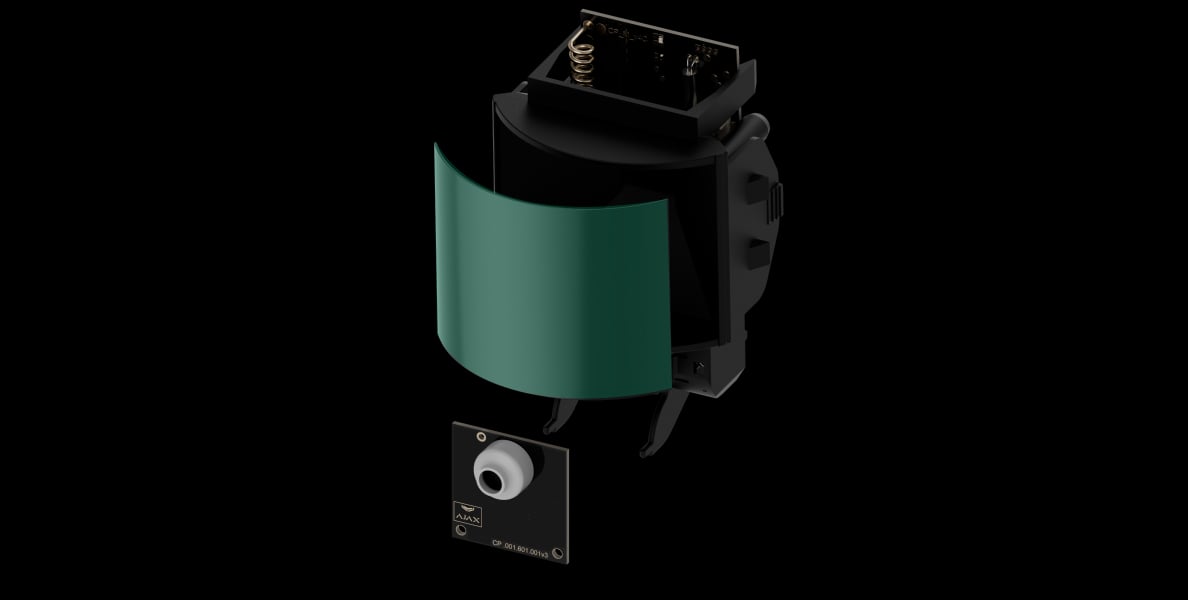

Линза Френеля
ИК-сенсор

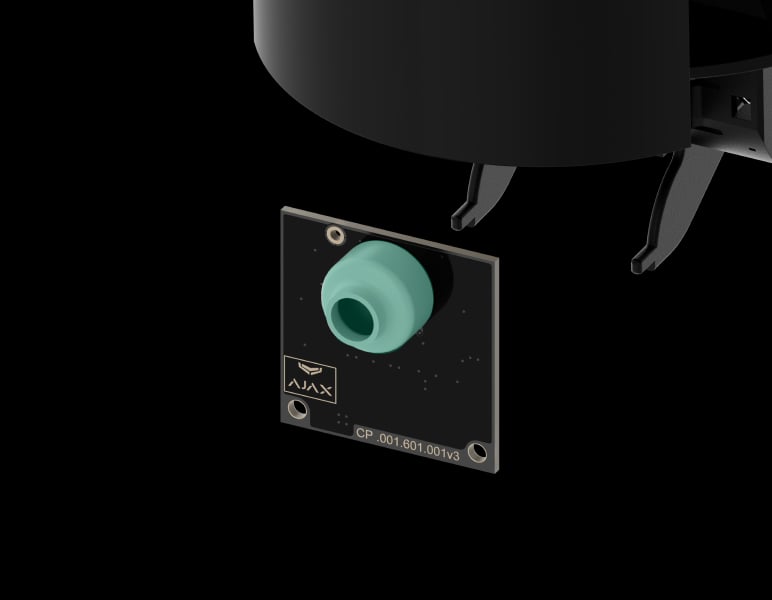

Электретный микрофон

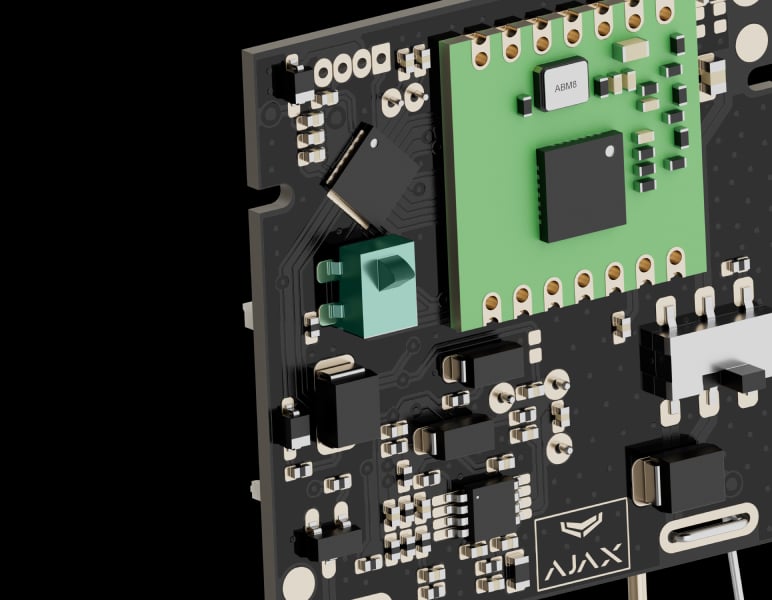

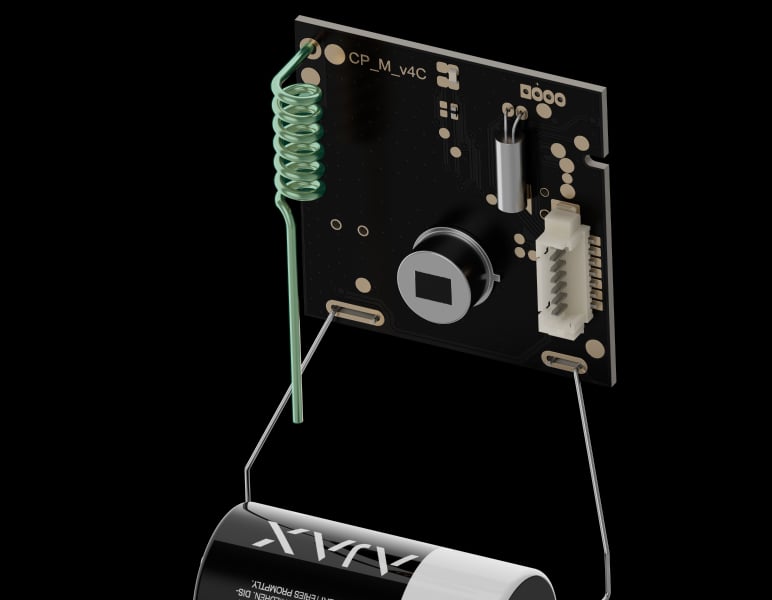

Антенны Jeweller

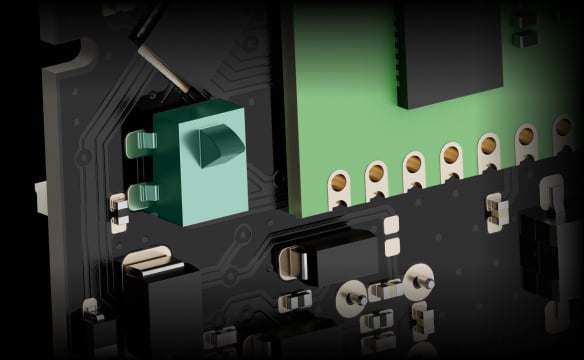

Тампер

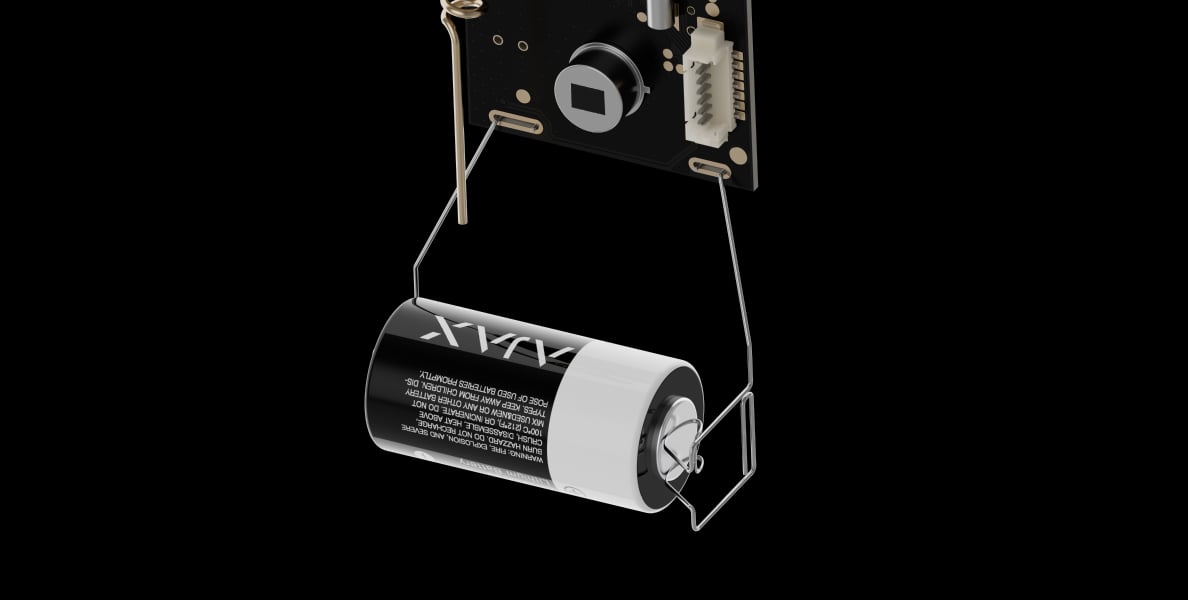

Предустановленная батарея

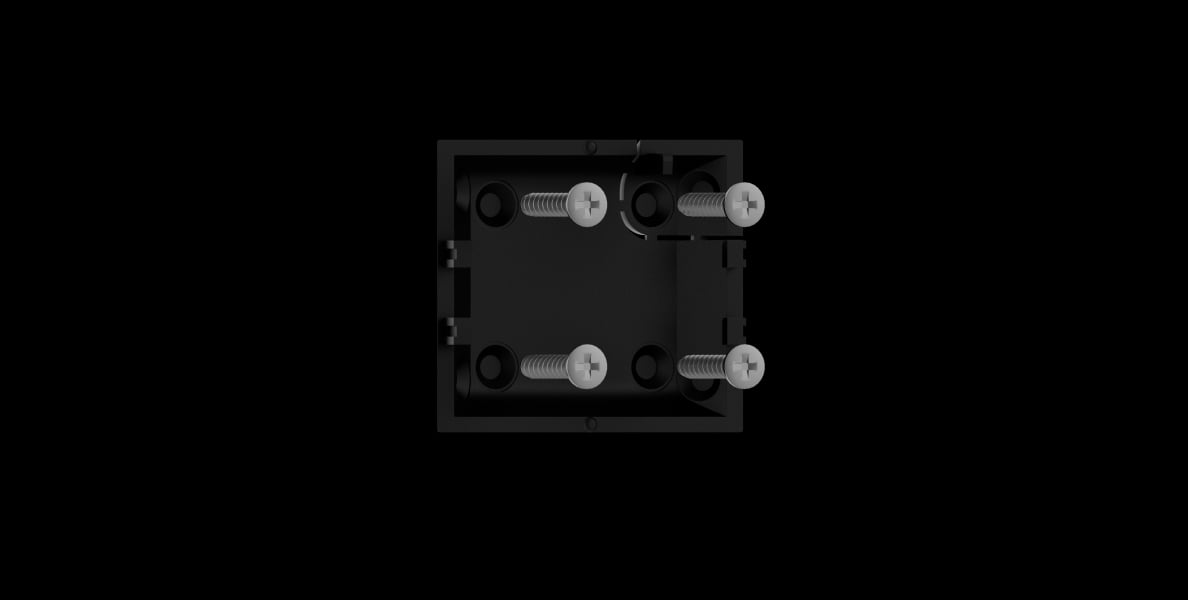

Крепежная панель SmartBracket
Не оставляет злоумышленникам ни единого шанса

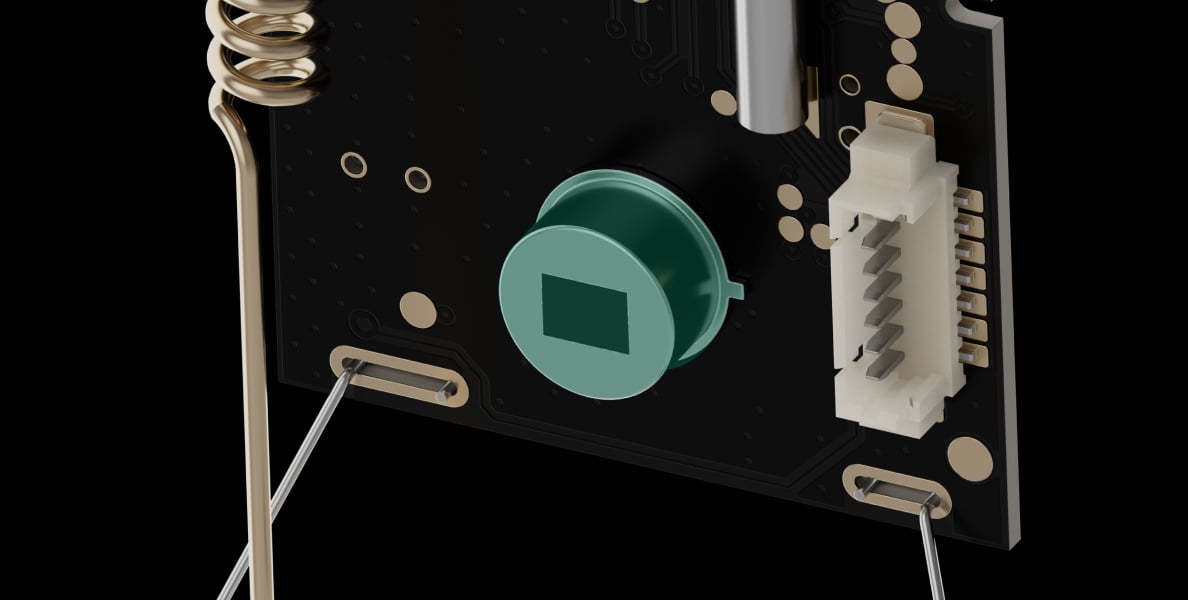

ИК-сенсор
Все датчики движения Ajax оснащены ИК-сенсорами от Excelitas Technologies — ведущей американской компании, разрабатывающей оптоэлектронные компоненты с 1931 года. Ajax Systems ежедневно подтверждает беспрецедентное качество таких сенсоров на производстве: мы тестируем 100% изготовленных устройств. ИК-сенсор в сочетании с технологиями Ajax обеспечивает высочайшую точность обнаружения вторжения.
Специальная линза
Паттерн секций линзы Френеля разработан таким образом, чтобы различать диаграммы ИК-излучения человека, животного и теплового препятствия. Большие по размеру секции линзы улавливают излучение на уровне головы и торса взрослого человека, а меньшие — делают диаграмму детализированной. Линза дает датчику точную информацию о тепловом объекте в зоне обнаружения и характере его движения.
Фильтр тепловых помех
Мы проанализировали тысячи тепловых паттернов людей, животных и окружающей среды, чтобы разработать программный алгоритм SmartDetect. В режиме охраны датчик постоянно анализирует считанную сенсором тепловую диаграмму: интенсивность ИК-излучения, размер теплового пятна, скорость движения, период нахождения в зоне обнаружения и другие параметры. Это позволяет алгоритму мгновенно обнаруживать ложные тревоги. Как результат — датчик с высокой точностью реагирует на людей и не доставляет хлопот ложными сработками.
Ложная тревога
Тревога
Ложная тревога
Тревога
Ложная тревога
Тревога
Температурная компенсация
Температурная компенсация — это программный механизм, позволяющий сохранить тепловую диаграмму контрастной, даже если температура окружающей среды близка к температуре человеческого тела. При каждом измерении температуры окружающей среды датчик корректирует данные ИК-сенсора согласно таблице коэффициентов, хранящейся в его памяти. Поэтому датчик является эффективным во всем диапазоне рабочих температур.
Уровень чувствительности
Настройка чувствительности позволяет адаптировать датчик к условиям конкретного помещения с учетом возможных тепловых помех и наличия домашних животных. Изменение чувствительности влияет на маркеры, благодаря которым датчик фильтрует ложные тревоги. Если задать низкую чувствительность, датчик с меньшей вероятностью среагирует даже на активное домашнее животное. Если задать высокую чувствительность, датчик поднимет тревогу при малейшем движении в зоне обнаружения.
Профессиональный монтаж

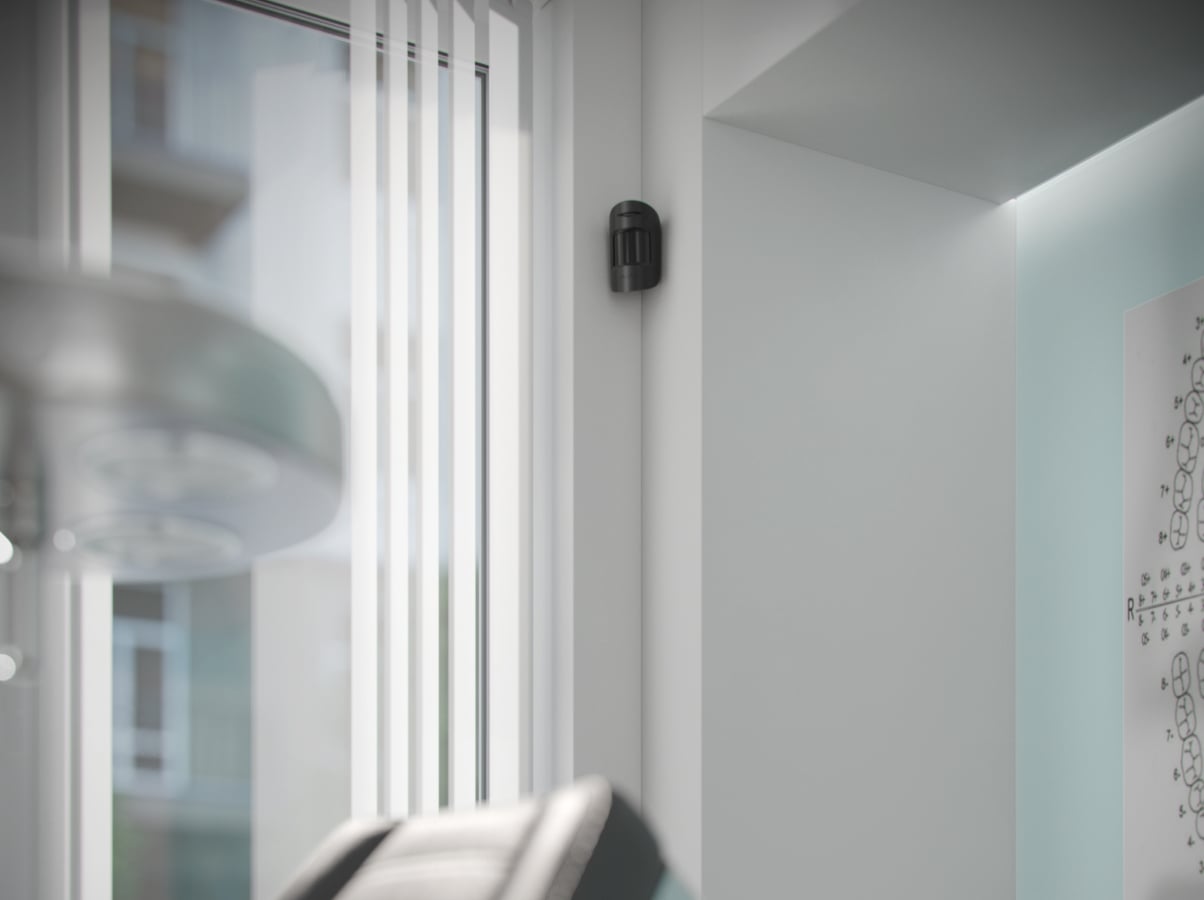

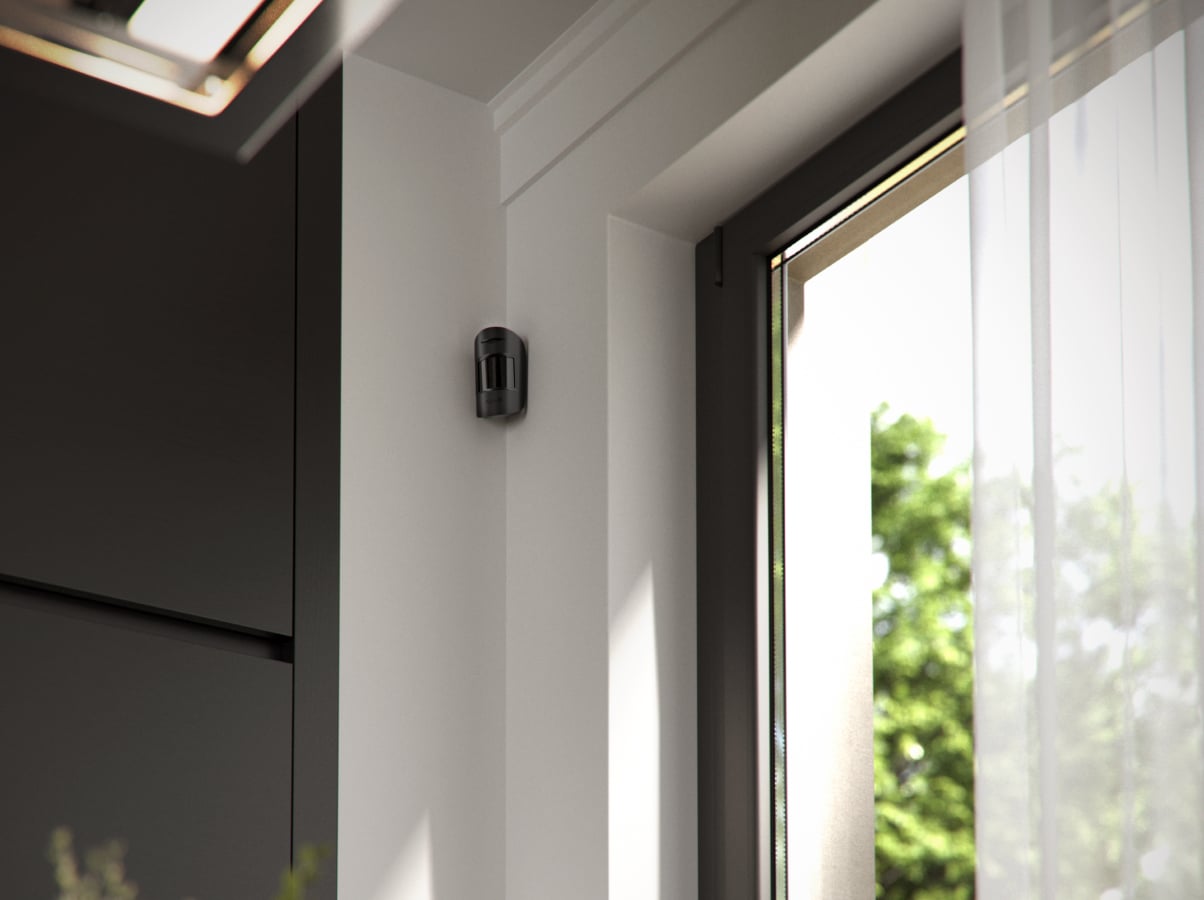

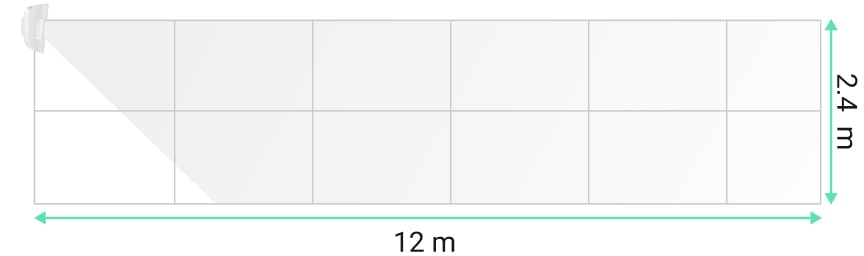

Датчик нужно устанавливать на высоте 2,4 м таким образом, чтобы линза была направлена перпендикулярно вероятному пути вторжения в помещение. Это гарантирует точную тепловую диаграмму и иммунитет к животным. Датчик мгновенно реагирует на реальную угрозу, игнорируя типичные источники ложных тревог, например, животных высотой до 50 см и весом до 20 кг.
Усовершенствованное обнаружение разбития стекла
CombiProtect Jeweller использует чувствительный электретный микрофон и цифровой алгоритм DualTone для обнаружения звука разбития стекла. Чтобы зарегистрировать разбитие стекла и отправить сигнал тревоги, устройство должно зафиксировать глухой (низкочастотный) звук удара и звонкий (высокочастотный) звук разбития стекла за 1,5 секунды. Такой двухэтапный алгоритм обнаружения разбития стекла снижает риск ложных тревог. Три уровня чувствительности датчика можно настроить в приложении Ajax, что делает его адаптивным к любым объектам.
CombiProtect Jeweller не реагирует на разбитие стекла, покрытого противоударной, солнцезащитной, декоративной или любой другой пленкой. Для обнаружения разбития такого стекла рекомендуем использовать датчики DoorProtect Plus Fibra, DoorProtect S Plus Jeweller или DoorProtect G3 Fibra с сенсорами удара и наклона.
Беспроводная универсальность и надежная функциональность

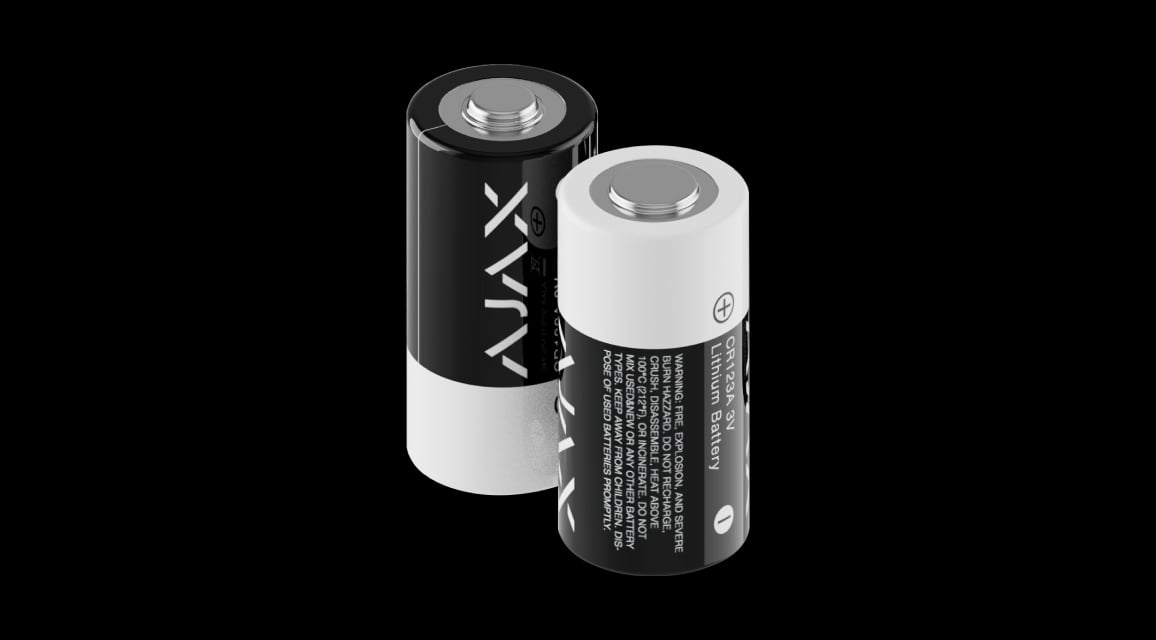

Устройства Baseline работают без проводов, что гарантирует максимальную свободу при их монтаже. Предустановленные батареи CR123A от проверенных производителей обеспечивают легкую настройку и не требуют дополнительных действий для того, чтобы начать работать с устройствами. Помимо тестирования в режиме реального времени во время производства, Ajax Systems дополнительно проверяет все батареи, чтобы гарантировать их надежность. Батареи сменные, поэтому их можно будет заменить примерно через пять лет автономной работы. Состояние батареи всегда можно проверить в приложении Ajax. Пользователи и охранные компании получают уведомления о низком уровне заряда за несколько месяцев, что позволяет без спешки вовремя заменить батарею.
Тестирование в режиме реального времени во время производства батареи
До 5 лет автономной работы
Заблаговременное информирование о низком уровне заряда батареи
Jeweller
Уникальная беспроводная технология

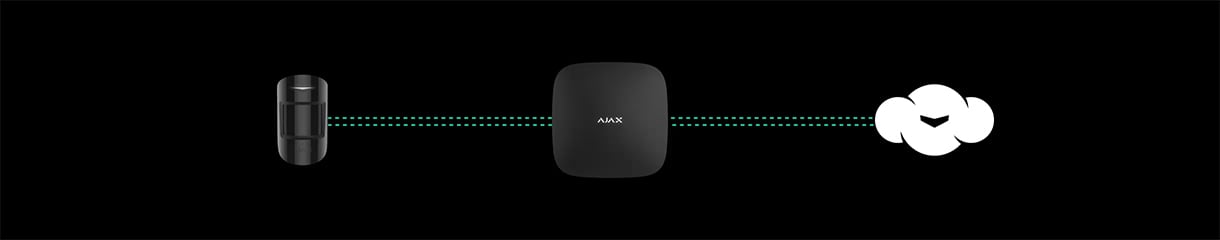

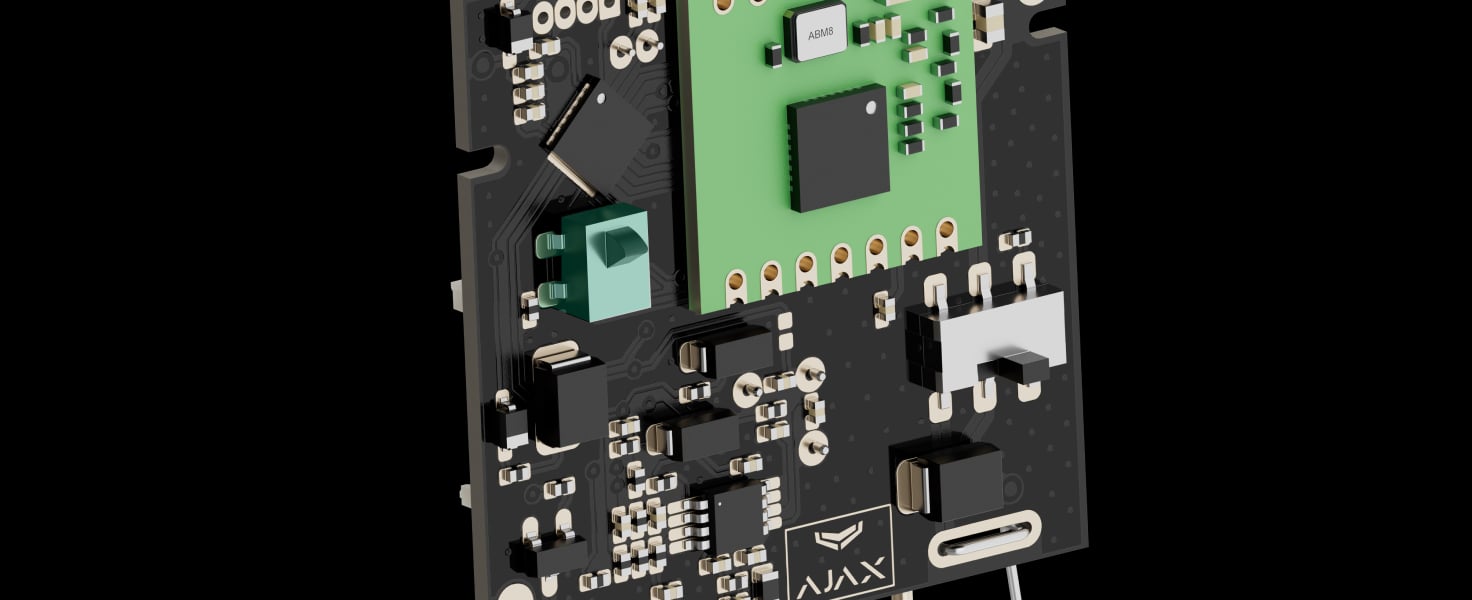

Система Ajax использует проприетарный протокол Jeweller для защищенной двусторонней радиосвязи. Протокол обеспечивает блочное шифрование и аутентификацию во время каждого сеанса связи с хабом, чтобы предотвратить саботаж, подлог и кражу данных.
До 1700 м (5500 футов) радиосвязи с хабом или ретранслятором1
Двусторонняя зашифрованная радиосвязь
Оповещение о глушении и потере связи
Комплексное решение для масштабных систем
ReX 2 Jeweller увеличивает дальность радиосвязи всех устройств Ajax благодаря Jeweller, а также обеспечивает стабильный сигнал даже сквозь сталь и бетон через Ethernet, используя провод как дополнительный канал связи. В одной системе Ajax могут одновременно работать до пяти ретрансляторов, что позволяет вдвое расширить покрытие радиосети и охватить территорию подземного паркинга, подвала или металлического ангара.
До 5 ретрансляторов в пределах одной системы
Ethernet как альтернативный канал связи
Взаимоконтроль элементов системы
Все устройства Ajax проводят автоматическую самодиагностику и передают данные о своем состоянии на хаб. Непрерывно контролируются основные параметры, такие как состояние тампера, связи, питания и сенсоров. Сервер Ajax Cloud проверяет связь между хабом и приложениями Ajax, гарантируя мгновенные уведомления на сторонние ПЦН, а также охранным компаниям и пользователям. В случае любой неисправности или потери связи инженер сразу же получает всю необходимую информацию для предоставления соответствующих услуг.
Автоматическая самодиагностика устройства с отчетом о его состоянии
Регулярные опросы для отображения текущего состояния устройства в приложениях
Мгновенные уведомления о работе системы
Защита от саботажа
Простой монтаж и настройка

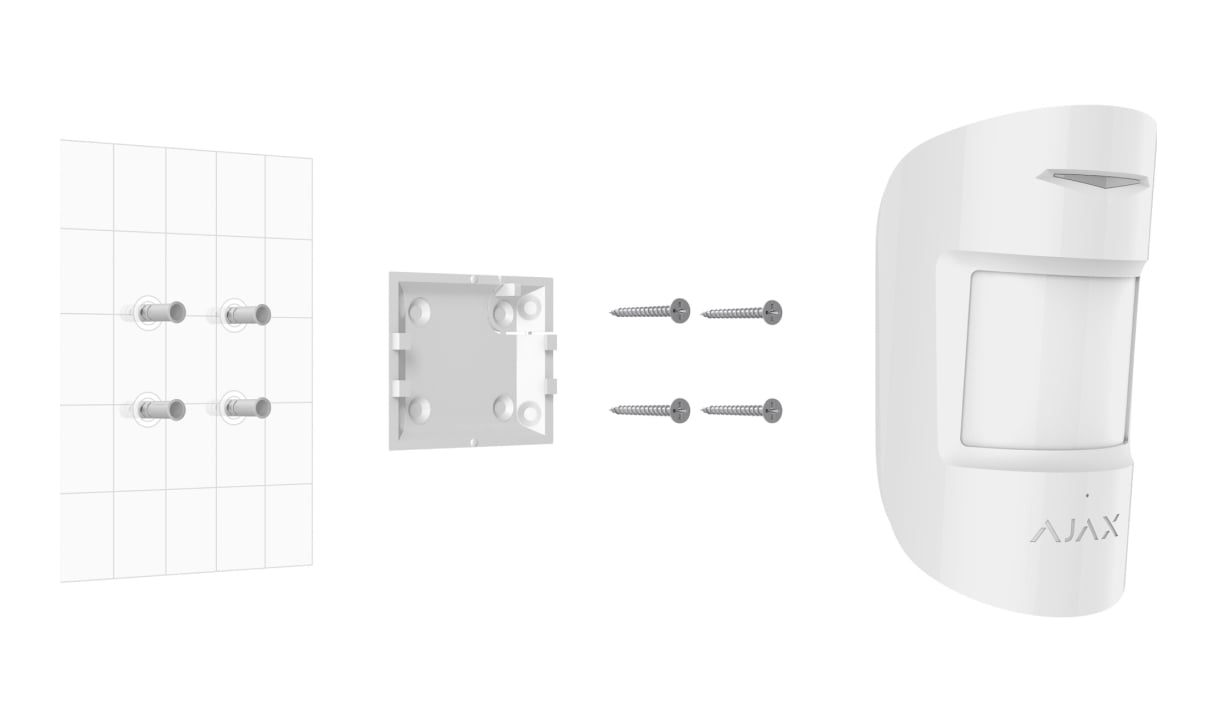

CombiProtect Jeweller готов к работе прямо из коробки. С помощью крепежной панели SmartBracket инженер монтажа может легко зафиксировать устройство на стене, не разбирая его корпус. Приложения Ajax помогут быстро сделать устройство частью экосистемы: нужно лишь добавить его на хаб, отсканировав QR-код. Настройки устройства можно в любой момент изменить удаленно, посещать объект для этого не нужно.
Добавление на хаб с помощью QR-кода
Установка на крепежную панель SmartBracket без необходимости разбирать корпус
Настройка и тестирование в приложениях для смартфонов и ПК
Приложение PRO Desktop для macOS и Windows
При отсутствии помех.
Техническая информация
CombiProtect Jeweller
Другие версии CombiProtect
Категории продуктов Ajax
В системе Ajax можно совмещать устройства всех категорий: Защита от вторжения (Superior и Baseline), Видеонаблюдение, Пожарная безопасность и Комфорт и автоматизация. Соберите систему в соответствии с вашими потребностями и управляйте ею в едином интерфейсе.
Комбинированный датчик движения и разбития стекла Ajax CombiProtect
Датчики охранной сигнализации до недавнего времени устанавливались в основном в магазинах и торговых центрах, общественных местах и промышленных предприятиях. Сегодня к списку выше добавились и жилые помещения. Детекторы движения фиксируют объекты, которые перемещаются и реагируют на них, предоставляя пользователям контроль пространства. Прибор для фиксации перемещения объектов, позволяет контролировать обстановку на ограниченном пространстве. После активации детектора движения срабатывает ряд автоматизированных действий, которые зависят от настроек:- включаются различные приборы;
- открываются двери;
- включается свет;
- подается сигнал тревоги.
- Ультразвуковые датчики движения — излучают высокочастотные волны, которые отражаются от поверхностей объектов поблизости, и возвращаются к датчикам. Пока периметр не будет нарушен, картинка остается неизменной. Датчик подает сигнал как только обнаружит изменения.
- Инфракрасные датчики движения — реагируют на тепловое излучение. Чувствительные PIR-сенсоры улавливают тепловые волны, которые проходят через линзы Френеля. Когда в поле действия устройства попадает объект с ИК-излучением, датчики движения отправляют сигнал для выполнения запрограммированного действия.
- Фотоэлектрические датчики движения — реагируют на изменения светового потока. Состоят такие детекторы из двух отдельных частей. Одна испускает яркий луч, а вторая улавливает его. Кроме видимого спектра в устройствах часто используют невидимый инфракрасный. Когда какой-то объект перекрывает световой пучок, датчик движения срабатывает.
- Датчики движения, которые работают в радиоволновом диапазоне, делятся на томографические и микроволновые. Радиоволны свободно проходят через стены и деревянные предметы мебели, поэтому позволяют контроль периметра независимо от планировки.
Использование датчиков движения
Датчики движения соединяют с другими устройствами, ведь они только определяют изменения на территории под охраной и отправляют сигнал. А подсоединенные системы реагируют нужным способом. Перед выбором детектора, нужно знать самые распространенные виды использования датчиков движения и выбирать устройство по потребности.Датчики для охранной сигнализации
Основная функция датчиков движения для охраны — это реакция на движение объектов. С их помощью можно предотвратить вторжение на охраняемую территорию и порчу имущества. Охранные системы используются не только в больших промышленных зданиях и торговых предприятиях. Устройства такого рода широко применяются для обеспечения безопасности банков, музеев і пр. Датчики движения устанавливают в частных помещениях, соединяя с видеокамерами и сигнализацией, выведенной на пульт охранной организации при желании пользователя.Датчики движения для умного дома
Преимущество использования датчиков движения в системе сигнализации заключается в ряде особенностей устройства:- Включение света, когда человек заходит в комнату или подает сигнал.
- Выключение света, если пользователь оставил источник включенным.
Датчик освещения в шкафу
Датчики движения часто используют для внутренней подсветки кухонных шкафчиков, а также шкафов и антресолей. Детекторы движения, которые включают свет все чаще устанавливают производители шкафов-купе или стеллажей в гардеробную.Датчик движения для животных
Датчик движения и точечная подсветка, которые устанавливают в месте для кормления, позволяют домашнему питомцу есть при комфортном освещении. А хозяева точно не наступят в темноте на пушистый хвост. Датчики движения устанавливают в тандеме с другими видами детекторов. Одним из самых распространенных является датчик разбития стекла на сигнализацию.Датчик разбития стекла
Датчик разбития стекла — это один из типов детектора для охранной сигнализации. Цель датчика — среагировать на звук разбития стеклянного полотна. Применяются такие устройства в качестве дополнительного средства обнаружения вторжения на охраняемую территорию. Такие датчики настроены на реагирование на звук, который возникает при разбитии стекла. Этот звук может проявляться по разному: первый звук — удар по стеклянному полотну, второй звук возникает от прогиба стекла от предмета, которым был нанесен удар. Далее следует звук звона осколков. При помощи чувствительного микрофона на плате датчика, все звуки улавливает и обрабатывает электронная схема, которая «принимает решение» о подаче сигнала тревоги. Датчик разбития стекла стоит устанавливать либо на потолке на определенном расстоянии от окна, либо на стене охраняемого помещения. Для того чтобы проверить правильность установки и настройки, нужно провести тесты датчика с помощью приборов, которые имитируют звук разбития стекла. Для максимальной надежности датчик разбития стекла применяют в комплексе с другими детекторами. Для надежной охраны используются датчики движения, герконы на окна и двери совместно с датчиком разбития стекла. Или же — совмещенные датчики движения и разбития.Комбинированный датчик движения и разбития стекла Ajax CombiProtect
Беспроводной детектор движения и разбития стекла Ajax CombiProtect используется для обнаружения движения человека и выявления факта разбития стекла на охраняемой территории.Принцип работы беспроводного датчика на сигнализацию Ajax CombiProtect
Беспроводной датчик CombiProtect объединяет в себе функции двух детекторов — разбития и движения. Устройство фиксирует факт движения человека в охраняемом помещении на расстоянии до 12 метров и определяет разбитие стекла на расстоянии до 9 метров. Принцип работы беспроводного датчика движения и разбития стекла базируется на определении инфракрасного излучения от живых существ. Когда охранный детектор фиксирует такое излучение, он анализирует вес объекта, и если он превышает 20 кг — отправляет тревожный сигнал на центральный блок сигнализации охраны. Алгоритм обработки полученного сигнала обеспечивает тщательную проверку объекта по массе и наличию движения, что снижает риск ложных срабатываний от животных. С помощью такого принципа работы, датчик движения и разбития стекла Ajax CombiProtect срабатывает только при определении движения человека. Детектор не реагирует на перемещение неодушевленных предметов. Если в помещении упадет одежда с вешалки, или сквозняк откроет дверь, датчик не активируется. Датчик разбития стекла и движения обнаруживает и регистрирует специфические низкочастотные и высокочастотные звуки от разбития стекла, благодаря специальному микрофону. Если в охраняемом помещении разбивают стеклянное полотно, детектор улавливает эти звуки и отправляет сигнал тревоги на центральный блок сигнализации по радиоканалу. Охранный датчик реагирует исключительно на звук разбитого стекла, игнорируя другие громкие звуки используя уникальный многоступенчатый анализ. Беспроводной датчик работает на основе беспроводной системы радиосвязи, которая использует защиту от подлога и шифрование сообщений. Таким образом, сигнализация защищена от попыток проникновения на охраняемую территорию. Беспроводной комбинированный датчик также имеет высоконадежную систему связи, которая позволяет ему работать в пределах нескольких этажей здания или на расстоянии до 2000 м от центрального блока сигнализации при отсутствии преград. Беспроводной датчик движения и разбития стекла Ajax CombiProtect можно использовать для охраны любого вида объектов: частных домов, квартир, дач, магазинов, офисов, складов, производственных помещений и др. Удобная и простая установка датчика на смарт-крепление, без разбора корпуса — одно из преимуществ.Особенности датчика движения и разбития стекла Ajax
- Простая установка и настройка беспроводного датчика движения и разбития стекла.
- Монтаж датчика на крепление SmartBracket не повредит ремонт и не требует разбора корпуса устройства.
- Корпус датчика движения и разбития защищен тампером от вскрытия.
- Беспроводной датчик постоянно передает сигналы тестирования на контрольную панель сигнализации. Период опроса детекторов можно регулировать по собственному усмотрению. При попытке украсть или сломать датчик, умная централь охранной системы незамедлительно узнает об этом и отправит сигнал тревоги.
- Благодаря специальному алгоритму энергосбережения детектор работает от предустановленной батареи до 5 лет.
- Для контроля работы сигнализации детектор движения регулярно передает сигнал о разряде батареи на централь. Пользователь будет своевременно извещен о необходимости замены батареи в датчике.
- Информация, которую передает датчик движения и разбития защищена от попыток подмены и перехвата.
- Беспроводной датчик движения и разбития работает с приемником беспроводных сигналов Ajax ocBridge.
- Максимальное расстояние между датчиком движения и централью сигнализации составляет 2000 м при отсутствии преград.
- Частота работы комбинированного датчика общего назначения 868 МГц не требует лицензии на использование.
- Мощность передачи данных регулируется в зависимости от расстояния до контрольной панели, что позволяет расходовать меньше энергии предустановленной батареи.
- Комбинированный детектор фильтрует ложные тревоги о разбитии из-за раскатов грома, лая собаки или гула проезжающего грузовика.
- Комбинированный датчик определяет движение объектов на расстоянии до 12 м, а звук разбития стекла — до 9 м.
- Чувствительность беспроводного датчика движения и разбития регулируется. Можно подобрать оптимальную чувствительность детектора исходя из размеров домашнего животного, которое будет находиться на охраняемой территории.
- Можно настроить защиту как одного окна, так и целого помещения комбинированными датчиками Ajax CombiProtect.
- Устройство не реагирует на случайные движения неживых предметов.
- Беспроводной датчик для сигнализации Ajax CombiProtect игнорирует домашних животных весом до 20-ти кг, высотой до 50 см.
- Охранный датчик движения и разбития стекла определяет движение даже в жарком климате благодаря температурной компенсации.
